Паравое ацяпленне: схема, якія выкарыстоўваюцца матэрыялы і

Звычайна ў сістэмах абагрэву жылых дамоў у якасці цепланосбіта выкарыстоўваецца гарачая вада, але часам яе замяняюць парай. Схема паравога ацяплення некалькі адрозніваецца ад традыцыйнага рашэнні, таму варта надаць яе аналізу самую пільную ўвагу. Толькі ведаючы ўсе нюансы, вы зможаце стварыць эфектыўны праект і якасна яго рэалізаваць.

аналізуем канструкцыю

Асаблівасці функцыянавання сістэмы

Само па сабе паравое ацяпленне ўладкована досыць проста:

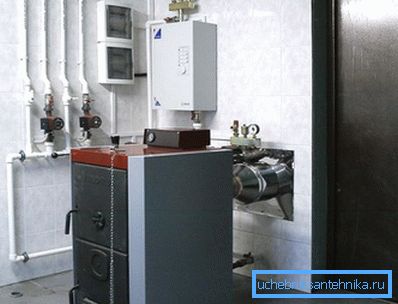

• У якасці воданагравальніка выступае кацёл (Электрычны, газавы ці цвёрдапаліўны). У шэрагу выпадкаў магчыма пабудова сістэмы з выкарыстаннем печы, але тады яе неабходна адпаведным чынам мадэрнізаваць.
• У Награвальнік вада даводзіцца да кіпення, утвараючы вялікі аб'ём пара, які знаходзіцца пад значным ціскам.

Звярніце ўвагу! Найбольш распаўсюджанымі з'яўляюцца сістэмы нізкага ціску, разлічаныя на 100 - 150 кг / м². Таксама ў прыватных дамах можа прымяняцца вакуумна-паравое ацяпленне (да 100 кг / м²), А ў прамысловасці часам выкарыстоўваюць канструкцыі, здольныя вытрымаць больш за 600 кг / м².

• Пар паступае ў трубаправоды, па якіх пранікае ў радыятары, устаноўленыя ў памяшканнях. Тут адбываецца пераразмеркаванне цяпла: трубы паступова астываюць, награваючы навакольны паветра.
• Пасля астывання ніжэй пэўнага ўзроўню вада збіраецца ў выглядзе кандэнсату і вяртаецца назад у кацёл.
• Асобна варта адзначыць, што паветра, выцясняюць з сістэмы парай, выводзіцца вонкі праз адмысловы выпускны трубаправод.

У залежнасці ад спосабу вяртання кандэнсату ў кацёл вылучаюць:

• Ацяпляльныя сістэмы замкнёнага тыпу. У гэтым выпадку астыўшая вада паступае ў кацёл прама па трубах.
• Сістэмы растуленага тыпу. Кандэнсат спачатку назапашваецца ў асобным баку, а затым перапампоўваецца ў рабочую ёмістасць воданагравальніка.

Плюсы і мінусы

Такі спосаб ацяплення мае шэраг пераваг:

• Памяшканне досыць хутка награваецца за кошт праходжання праз радыятары і трубы пара з высокай тэмпературай.
• Сістэма мае дастаткова кампактныя памеры.
• Адсутнічае рызыка замярзання цепланосбіта ў трубах, што ў выпадку з вадзяным абаграваннем часта прыводзіць да парыву.
• Кошт неабходных для ўладкавання матэрыялаў параўнальна невялікая.

З іншага боку, паравое ацяпленне не пазбаўлена і недахопаў:

• Па-першае, трубаправоды досыць хутка зношваюцца пад высокім ціскам, таму рамантаваць і мяняць іх трэба куды часцей.

Звярніце ўвагу! Прафілактычнае абслугоўванне ўсіх злучэнняў варта праводзіць рэгулярна. Гэта пытанне не толькі вашага камфорту, але і вашай бяспекі.

• Па-другое, моцны нагрэў цепланосбіта абцяжарвае дакладную рэгуляванне тэмпературы з дапамогай сістэм клімат-кантролю.
• Па-трэцяе, трубы пры праходжанні пара выдаюць досыць гучны гук. Праз час, вядома, вы перастанеце яго заўважаць, але ў першыя тыдні гэты шум можа быць непрыемны.
• Нарэшце, вельмі гарачыя трубы трэба размяшчаць такім чынам, каб мінімізаваць рызыку кантакту з імі. Зрэшты, апёкі ад выпадковых дакрананняў да нагрэтым метале ўсё роўна будуць непазбежныя.

Рэкамендацыі па мантажы

выбар элементаў

Калі вы плануеце заняцца ўладкаваннем сістэмы паравога ацяплення сваімі рукамі, то падбіраць ўсе кампаненты сістэмы трэба вельмі старанна.

Зважаем нас наступныя моманты:

• Паравы кацёл - ключавы элемент, шмат у чым вызначальны прадукцыйнасць ўсіх устаноўленых прылад. Для нашай мэты лепш за ўсё падыдзе двухконтурная мадэль, якая працуе ад газу ці электрычнасці. Аптымальнае абмежаванне тэмпературы пара для прыватнага дома - 130 ⁰С.

Звярніце ўвагу! Для забеспячэння пастаяннага нагрэву вады ў ёмістасці таксама можна набыць цвёрдапаліўных прылада з аўтазагрузкі пелет з адмысловага бункера.

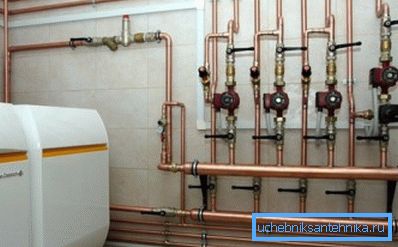

• Трубы для злучэння ўсіх дэталяў выкарыстоўваем альбо сталёвыя, альбо медныя. Другі варыянт пераважны, паколькі медзь не схільная карозіі, але ў гэтым выпадку кошт праекта істотна ўзрасце.

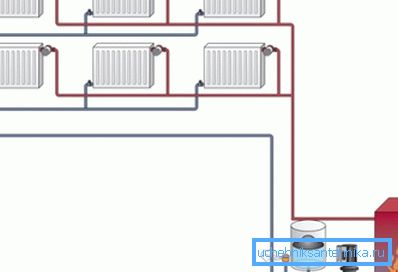

• У праект можна закласці як однотрубные, так і двухтрубную схему пракладкі камунікацый. Однотрубная кампаноўка з'яўляецца больш таннай, аднак для адводу кандэнсату лепш прадугледзець асобны трубаправод. Так і ўзровень шуму ў сістэме мы панізім, і рэгуляваць цеплавой паток будзе прасцей.

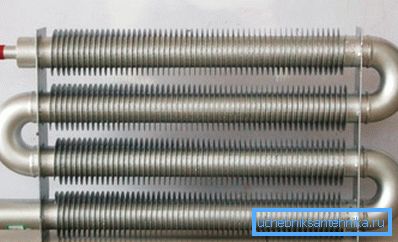

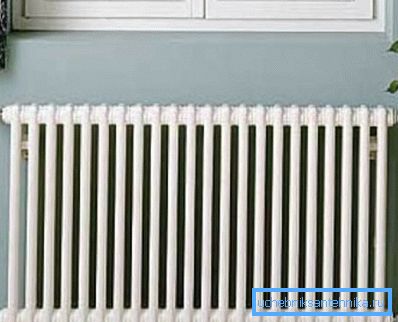

• Што тычыцца батарэй, то для нашай мэты выдатна падыдуць чыгунныя радыятары класічнай канфігурацыі, ці ж сталёвыя панэльныя прылады.

• Для кожнага ацяпляльнага контуру набываем выпускны клапан, які будзе ў аўтаматычным рэжыме рэгуляваць ціск у сістэме.

Нюансы зборкі канструкцыі

Работы па ўладкаванні пачынаем з мантажу катла.

Інструкцыя рэкамендуе дзейнічаць так:

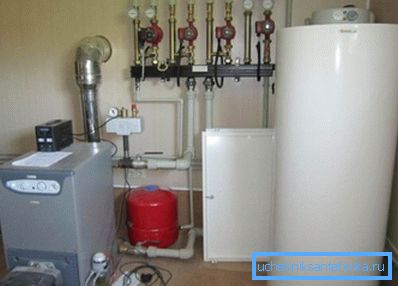

• Воданагравальнік лепш за ўсё ўсталёўваць у падвале ці падпольным памяшканні - так нагрэты пар будзе падымацца па трубах уверх за кошт натуральных сіл. Пры гэтым і кандэнсат будзе вяртацца ў ёмістасць самацёкам.

• Памяшканне для ўстаноўкі катла абшываем негаручых матэрыялам. Пад сам кацёл заліваем асобны маналітны падмурак, які закліканы прадухіліць яго зрушэнне ў працэсе эксплуатацыі.
• На выхадзе катла абавязкова мантуем паравы вентыль, які ўжываецца для рэгулявання патоку пара.
• Над катлом звычайна размяшчаецца пашыральны бак мембраннага тыпу. Яго асноўная функцыя -выравнивание ціску ў сістэме.
• Усталяваўшы кацёл, пачынаем пракладваць трубы. Фіксуем іх на апорных канструкцыях з дапамогай кранштэйнаў.
• На сцены ў выбраных месцах мантуем ацяпляльныя батарэі. Кожны радыятар можна забяспечыць двума кранамі, якія дазваляюць пры неабходнасці выключаць батарэю з сістэмы, рэгулюючы, такім чынам, ступень нагрэву паветра ў памяшканні.
• Старанна герметизируем усе злучэнні, паколькі ціску пару ў трубах будзе дастаткова высокім.
• Усталёўваем выпускныя клапаны, якія адказваюць за скід лішняга паветра.

Звярніце ўвагу! Калі выкарыстоўваецца адкрытая схема, то ў абавязковым парадку ў яе павінен ўключацца помпа для перапампоўкі адпрацаванага кандэнсату з рэзервуара ў кацёл.

• Падлучальны кацёл да трубаправода, заліваем ваду і выконваем пробны пуск. У ходзе выпрабаванняў кантралюем паказанні манометра, рэгіструючага ўзровень ціску, а таксама сочым за з'яўленнем працёкаў у месцах злучэнняў.

выснову

Апісаныя вышэй схемы паравога ацяплення (з адным або двума контурамі, з адкрытым або закрытым цыклам) дэманструюць максімальную эфектыўнасць у прыватных дамах і катэджах.

Дадзеная канструкцыя можа быць рэалізаваная самастойна, але калі ў вас няма вопыту ў правядзенні цеплатэхнічных работ, то лепш прыцягнуць да вырашэння задачы прафесіяналаў, як мінімум на этапе праекціроўкі. А ў нюансах выканання асобных аперацый дапаможа разабрацца прыведзенае ў артыкуле відэа.
