Пашыральны бачок для ацяплення: навошта патрэбен, як абраць

Прамое прызначэнне пашыральнага бачка - гэта прыём лішкаў вады, якія ўтвараюцца ў выніку нагрэву дадзенага цепланосбіта. Справа ў тым, што малекулы вады ў гарачым стане крыху пашыраюцца, а калі б падобнага прыёмнай прылады не было, то вільгаць знайшла б самае слабое месца магістралі і ў гэтай кропцы ўтварылася б цечу.

Акрамя таго прыбор выконвае і яшчэ адну функцыю - пасля астывання цепланосбіта, ён як бы «аддае» сістэме адсутнічае колькасць вадкасці.

Гэты элемент, па сутнасці, уяўляе сабой звычайную ёмістасць, якая ўсталёўваецца над усёй лініяй ацяплення. Але, вядома, тут існуюць нюансы.Разберемся ва ўсім паслядоўна і падрабязна.

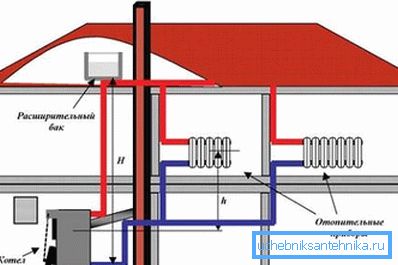

Найпросты варыянт «пашыральніка» для ацяплення без прымусовай цыркуляцыі

Такі абаграванне звычайна складаецца з трох элементаў - катла, радыятараў або жа проста труб, а таксама бачка. Тут не прадугледжана ніякіх помпаў - цепланосбіт рухаецца па магістралі натуральным чынам.

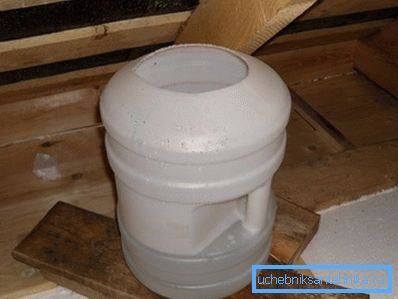

У дадзеным выпадку на гарышчы ставіцца пашыральны бачок сістэмы ацяплення адкрытага тыпу- яго звычайна вырабляюць самастойна. З чаго канкрэтна можна зрабіць ёмістасць разгледзім у табліцы ніжэй.

У цэлым атрымліваецца, што як для саматужных канструкцый - абодва варыянту добрыя, проста трэба глядзець на тое, што менавіта вам прасцей будзе дастаць і змантаваць.

Звярніце ўвагу на два важных моманту! Па-першае, бачкі, якія ставяцца на гарышчах абавязкова трэба ўцяпляць, каб вада ў іх не замерзла. А, па-другое, вельмі важна папярэдзіць выпарэнне вады - тут дапаможа альбо шчыльная вечка, альбо звычайнае сланечнікавы алей.

У апошнім выпадку ў ёмістасць наліваецца трохі масла - яно ўтварае пласт «плевачка» на паверхні вады, і гэтая праслойка не дае вільгаці выпарацца. Такая вось хітрасць.

Што ж тычыцца ўцяплення, то вырабіць дадзеную аперацыю вельмі проста - дастаткова абматаць бітон старымі курткамі, фуфайкі і да т.п.

У прынцыпе такія самаробныя канструкцыі даволі практычныя - як паказаў час, яны без асаблівых праблем служаць не адно дзесяцігоддзе.

Разбярэмся, як яны ўсталёўваюцца.

Мантаж «саматужных» бачкоў

Схема працы звычайна такая:

1. Ад якой-небудзь пункту сістэмы падымаецца ўверх вертыкальная труба.
2. У патрэбным месцы перакрыцця свідруецца адтуліна для праходжання трубы.
3. Магістраль «прапускаецца» праз перакрыцце.
4. У дне бака робіцца дзірачка такога ж дыяметра, як і труба.
5. Труба ўстаўляецца ў дно бітона і далей злучэнне герметызуецца. Робіцца гэта з дапамогай зваркі (калі ёмістасць з сталі) ці ж звычайнымі гайкамі, калі бітон з алюмінія або пластыка, напрыклад. У апошнім выпадку на канцы магістралі трэба нарэзаць трубавую разьбу ручным клупп.

Як бачыце, нічога складанага ў такой працы няма.

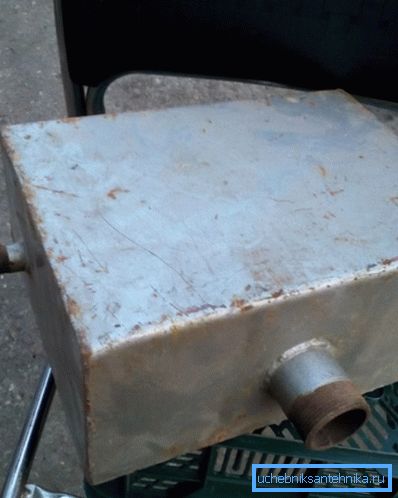

Савет: калі вы робіце сталёвы пашыральны бачок сістэмы ацяплення сваімі рукамі, то паспрабуйце арганізаваць усё так, каб у ім было як мага менш зварных швоў, кутоў і да т.п. Справа ў тым, што менавіта гэтыя ўчасткі найбольш схільныя рызыцы з'яўлення працёкаў.

Зараз давайце пагаворым аб завадскіх вырабах з зусім іншым прынцыпам дзеяння.

Пашыральныя бакі закрытага тыпу

Такія ёмістасці прызначаныя для ўстаноўкі ўнутры памяшканняў. Іх можна ставіць у кухнях, санвузлах, калідорах і да т.п. Самы галоўны нюанс, які важна разумець - гэта тое, што дадзеныя вырабы эксплуатуюцца ў сістэмах з дадатковымі цыркуляцыйнымі помпамі.

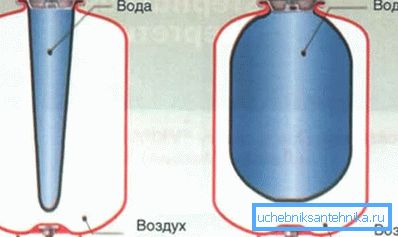

Акрамя таго трэба ведаць і тое, то ўнутры закрытых бачкоў знаходзіцца не суцэльная пустэча, а спецыяльная мембрана (звычайна яна зроблена з гумы).

Мембрана тут патрэбна для двух мэтаў:

1. Для стварэння патрэбнага ціску, пад уздзеяннем якога вада будзе трапляць назад у сістэму.
2. Для таго каб была магчымасць нівеліраваць сілу гідраўлічных удараў.

Калі падрабязней, то «працуе» гэта вельмі проста:

• Гумавая груша служыць для збору лішняй вады.
• Паміж сценкамі мембраны і самога бачка запампоўваецца газ або паветра - атрымліваецца, што ён стварае сілу ціску, якая і ўздзейнічае на грушу.
• Паветра запампоўваецца праз ніпель з дапамогай звычайнага веласіпеднага або машыннага помпы.
• Мембрана даволі гнуткая і падчас "заходу" вады расцягваецца паступова. Гэта дазваляе прымаць гідраўдар, а не накіроўваць іх на сценкі металу.
• Самі ж гідраўлічныя нагрузкі, перапады ўзнікаюць даволі часта ў тых сістэмах, у якіх працуюць помпы - менавіта гэтыя прыборы і з'яўляюцца крыніцамі, прычынай удараў, бо маюць ўласцівасць ўключацца і змяняць магутнасць патоку вады.

Што ж тычыцца самога бачка, то інструкцыя яго вырабу на заводзе такая, што ён звычайна мае пасярэдзіне злучальныя швы вакол усёй сваёй восі. Вось менавіта гэтыя швы і баяцца гідраўдараў.

У прынцыпе канструкцыя тут даволі прадуманая і бяспечная.

1. За кошт знаходжання вады ўнутры грушы, а не ўнутры металічнай абалонкі, атрымліваецца, што тут адсутнічае кантакт вады з паветрам, што засцерагае ўсе сталёвыя паверхні сістэмы ў цэлым ад акіслення. Вядома, працэс усё роўна адбываецца, але, па меншай меры, не такі інтэнсіўны, як у выпадку з пашыральны бакамі адкрытага тыпу.
2. Бачкі вельмі кампактныя ў плане памераў - гэта дазваляе мацаваць іх у практычна любых кропках, без страты каштоўнага прасторы.
3. Мембрана настолькі герметычная, што становіцца немагчымай галоўная праблема вырабаў адкрытага тыпу - выпарэнне вільгаці.

Звярніце ўвагу на тое, што і ў вырабах закрытага тыпу маюцца пэўныя недахопы. У прыватнасці яны датычацца непасрэдна мембраны. Справа ў тым, што гума мае ўласцівасць пакрывацца мікротрэшчыны з часам, што прыводзіць да страты ціску паветра і трапленню вады ў прастору самага бака адпаведна.

Рада: не купляйце вырабы сумніўнага паходжання і тыя, якія стаяць падазрона нізка. Карыстайцеся прадукцыяй вядомых брэндаў, і тады тавар праслужыць максімальна доўга і без праблем.

І перад разглядам таго, як мантуецца такой пашыральны бачок сістэмы ацяплення сваімі рукамі, закранем яшчэ адзін важны момант.

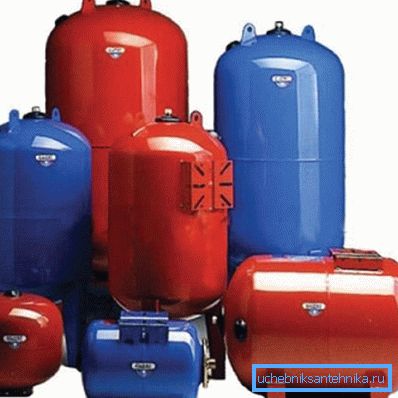

Якога аб'ёму бак ставіць

На самай жа справе тут існуе прыблізнае правіла - трэба проста дадаць 15% да існага аб'ёму вады і рабіць ёмістасць адпаведнага литража.

Аднак гэта падыход занадта прыблізны - лепш карыстацца спецыяльнай формулай, дзякуючы якой ваша сістэма стане максімальна эфектыўнай, бяспечнай і эканамічнай.

Формула тут такая: V = E x C / (1 - Рmin / Pmax) / Кзап

Разбяром яе падрабязна:

• C - гэта агульная колькасць нашага цепланосбіта ў сістэме.

Звярніце ўвагу на тое, што ўлічваецца не толькі аб'ём труб і радыятараў, але і таксама тое колькасць цепланосбіта, якое знаходзіцца ў катле.

• E - сюды ў нас падстаўляецца лічба каэфіцыента пашырэння вады пад уздзеяннем награвання. Або калі замест вады ў сістэме выкарыстоўваецца антыфрыз, то бярэм параметры яго каэфіцыента. Пры гэтым трэба ўлічваць максімальна дапушчальную тэмпературу, да якой кацёл здольны нагрэць цепланосбіт.
• Pmin - гэта колькасць атмасфер пачатковага ціску ў больш шырока баку.
• Pmax - гэта адпаведна паказчык максімальна дапушчальнага ціску, на якое настроены ахоўны клапан.
• Кзап - гэта каэфіцыент, паказчык запаўнення пашыральны ёмістасці.

Выконваем нескладаныя матэматычны дзеянні, і атрымліваем аптымальны литраж.

Ну і зараз можна перайсці непасрэдна да аглядзе прынцыпу ўстаноўкі ёмістасці.

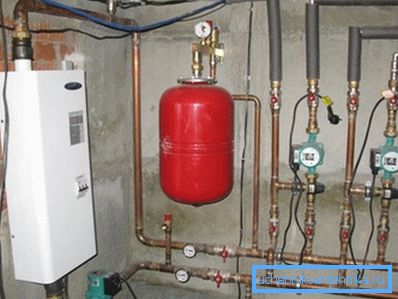

Мантаж прылад закрытага тыпу

Варта адзначыць, што зборка такога элемента не ўяўляе асаблівай складанасці, таму што тут не спатрэбіцца складаных інструментаў, кошт якіх высокая.

Па сутнасці, патрэбен стандартны «набор» сантэхніка:

1. ступеністы і газавы ключ;
2. развадны ключ;
3. сілікон, пакулле.

А сам жа парадак працы прыкладна такі:

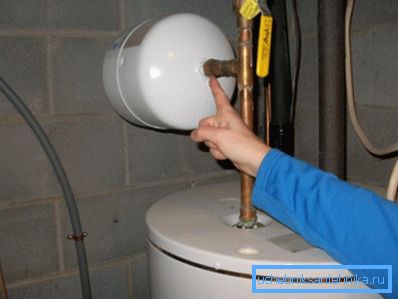

1. Замацоўваем бак на плоскасці сцяны з дапамогай кранштэйнаў або хамутоў.

Звярніце ўвагу! Нават калі ваш бачок невялікі і важыць не занадта шмат, усё роўна лепш перастрахавацца і праверыць апорныя здольнасці сцяны ў тым месцы, дзе вы яго сабраліся падвешваць. Справа ў тым, што тут магчымая вібрацыя з-за гідраўлічных удараў і перападаў магутнасці патокаў. А калі бак будзе вібраваць і пры гэтым вісець на гіпсакардон, напрыклад, то хутчэй за ўсё ён рана ці позна проста ўпадзе.

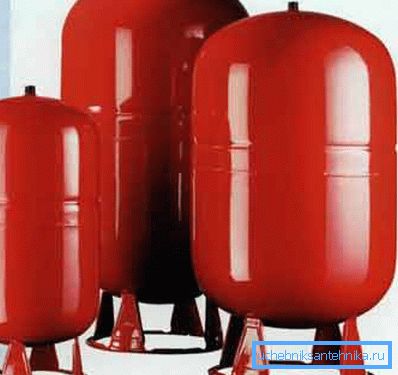

1. Калі ёмістасць вялікая і ў яе месціцца больш за 30 літраў, то мацаваць яе трэба не на сцяну, а ўсталёўваць на падлозе - на ножках.

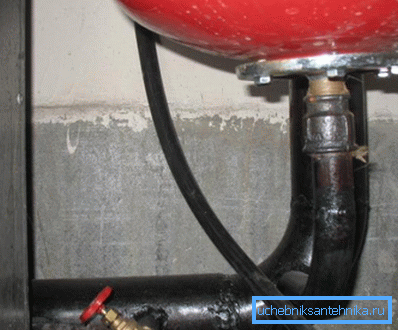

1. Падводзім трубу да баку і падлучаюцца усё з дапамогай гаек або спецыяльных фітынгаў-перахаднікоў.

1. Напампоўваць паветра ў ёмістасць.
2. Запускаем ваду ў сістэму.

Пры гэтым трэба абавязкова кантраляваць ўзровень ціску вады - справа ў тым, што калі яно будзе залішнім, то мембрана проста проста разарвецца.

У прынцыпе гэта справа папраўнае, але толькі ў тым выпадку, калі вы набылі выраб са зменнай гумавай «грушай». Запресованную мембрану замяніць не атрымаецца - тут прыйдзецца заклапаціцца зменай усяго бака.

Калі ж казаць пра тое, якую мембрану лепш набываць, то тут няма універсальнай рэкамендацыі. Запрасаваныя «грушы» практычна не рвуцца, але калі нешта здарыцца, то давядзецца змяняць увесь элемент. А другі варыянт - рвецца часцей, але затое і мяняецца лёгка і танна.

Так што выбіраць вам. На гэтым наш артыкул завершана.

выснову

Мы з вамі даволі глыбока разабраліся ў тым, што такое бакі пашыральныя, для чаго яны патрэбныя, якія бываюць і па якім прынцыпе мантуюцца. Хочацца думаць, што такія звесткі вам спатрэбяцца на практыцы, і вы зможаце спланаваць максімальна эфектыўную сістэму ацяплення ў сябе дома. Дарэчы вы можаце знайсці дадатковую карысную інфармацыю па тэме - у размешчаным у артыкуле відэа.
