Пашыральны бак для ацяплення - схема ўстаноўкі ў закрытых і

Пры мантажы некаторых сістэм аўтаномнага ацяплення патрабуецца ўстаноўка пашыральнага бака. У дадзеным артыкуле мы разгледзім, што ўяўляе сабой дадзенае прылада, якую яно выконвае функцыю і як ажыццяўляецца яго падключэнне да сістэмы.

Пашыральны бак ацяплення

Што такое пашыральны бак і навошта ён патрэбны

З назвы гэтай прылады можна здагадацца, што яно патрабуецца для пашырэння. Справа ў тым, што са зменай тэмпературы, ціск у сістэме змяняецца ў выніку цеплавога пашырэння. Бо пры змене свайго аб'ёму вада ці іншы цепланосбіт застаецца практычна несжимаемым, цеплавое пашырэнне можа прывесці да разбурэння ацяпляльных прыбораў.

Па гэтай прычыне ўзнікае і такая з'ява як гідраўдар, якое гэтак жа можа пашкодзіць трубы ці радыятары ацяплення. Адзіным правільным рашэннем у такой сітуацыі з'яўляецца ўключэнне ў сістэму рэзервуара з паветрам (легкосжимаемой субстанцыяй). Пры наяўнасці такога рэзервуара тэмпературны пашырэнне цепланосбіта прывядзе толькі да нязначнага павышэнню ціску.

Звярніце ўвагу! Каб кісларод ня раствараўся ў вадзе і не выклікаў карозію ўнутры трубаправода, вада ў бачку аддзеленая ад паветра эластычнай мембранай.

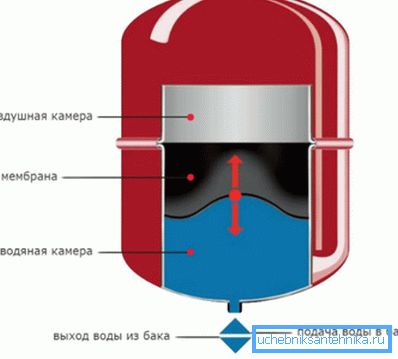

Схема прылады бака

Варта адзначыць, што апісаную функцыю прылада выконвае ў закрытых ацяпляльных сістэмах.

Аднак, пашыральныя ёмістасці ўжываюцца і ў іншых відах ацяпляльных канструкцый:

  • У адкрытых сістэмах, якія кантактуюць з паветрам.
  • У цэнтралізаваных сістэмах з верхнім разлівам. У гэтым выпадку бак усталёўваецца на гарышчы і падлучаецца да якая падае трубе дамавіка ацяплення.

У абодвух выпадках ўстаноўка пашыральнага бачка ацяплення патрэбна для ліквідацыі паветраных коркаў з трубаправода. Звязана гэта з тым, што напору цепланосбіта ў ацяпляльных сістэмах недастаткова, каб выціснуць паветра з верхніх іх частак. У выніку пашыральны бак служыць ёмістасцю для збору паветра.

У закрытых цеплаправодаў паветра нацкоўваецца пры пуску ацяплення, у адкрытых ж ён выходзіць у атмасферу сам па сабе.

асаблівасці ўстаноўкі

Ўстаноўка пашыральнага бака ў сістэме ацяплення залежыць ад тыпу апошняй. Як ужо было сказана вышэй, ацяпленне можа быць рэалізавана закрытым і адкрытым спосабамі.

Ніжэй разгледзім, як выканаць сваімі рукамі падлучэнне бачка ў абодвух выпадках.

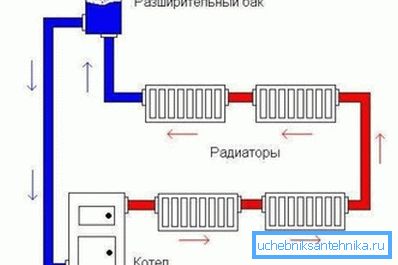

Схема адкрытай ацяпляльнай сістэмы

адкрытая сістэма

Адкрытае ацяпленне, па сутнасці, уяўляе сабой адзін вялікі посуд са спецыфічнымі канвекцыйнымі патокамі ўнутры.

Мантаж пашыральнага бака ацяплення ў гэтым выпадку, як уласна і ўсіх астатніх ацяпляльных прыбораў, павінен забяспечваць:

  • Хуткі ўздым нагрэтага катлом цепланосбіта ў верхнюю кропку ацяпляльнай канструкцыі, а таксама яе натуральная цыркуляцыя праз ацяпляльныя прыборы.
  • Свабоднае і бесперашкодны рух паветраных бурбалак ўверх.

Па гэтых прычынах ўстаноўка дадзенай прылады ажыццяўляецца ў верхняй кропцы канструкцыі. Часцей за ўсё ў прыватных дамах гэтыя ёмістасці размяшчаюцца на гарышчы небудзь уверсе разгонного калектара (у однотрубной сістэме).

Трэба сказаць, што сам бачок для адкрытай сістэмы гэтак жа адрозніваецца канструкцыяй:

  • Не патрабуе запорной арматуры;
  • Не мае патрэбы ў гумавай мембране і нават вечку.

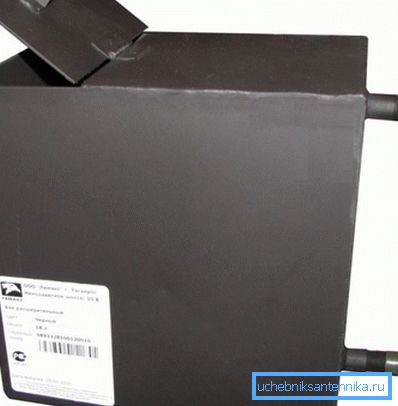

адкрыты бак

У дадзеным выпадку пашыральны бачок - гэта простая ёмістасць, у якую, пры неабходнасці можна даліць вядро вады наўзамен выпарыўся. Як правіла, кошт такога прылады складае пары электродаў і кошту квадратнага метра ліста сталі таўшчынёй у некалькі міліметраў.

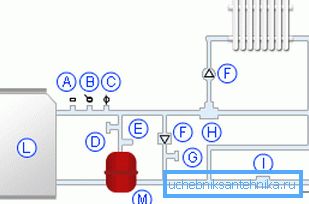

Схема закрытай ацяпляльнай сістэмы

закрытая сістэма

Калі канструкцыя рэалізавана па закрытай схеме, то мантаж пашыральнага бака сістэмы ацяплення мае шэраг асаблівасцяў, з якімі азнаёмімся ніжэй:

  • Найбольш аптымальным месцам для падлучэння прылады з'яўляецца ўчастак, у тым месцы, дзе працягу цепланосбіта бліжэй за ўсё да ламінарным і адсутнічаюць завіхрэнні. Таму відавочным рашэннем з'яўляецца яго ўстаноўка перад цыркуляцыйнай помпай для ацяплення. Што тычыцца вышыні размяшчэння, то яна не мае значэння, бо задача прылады, як ужо было сказана вышэй, заключаецца ў кампенсацыі цеплавога пашырэння і гашэнні гідраўдараў.
  • Вялікае значэнне мае размяшчэнне бачка ў прасторы. У ідэале вадкасць павінна паступаць у ёмістасць зверху, што дазволіць цалкам выдаліць паветра з адсека з вадкасцю.
  • Аб'ём прылады павінен складаць не менш за дзесятую частку ад аб'ёму ўсёй вадкасці ў сістэме. Разлічыць аб'ём вады можна адштурхваючыся ад магутнасці катла - на адзін кілават бярэцца 15 літраў вадкасці.

Звярніце ўвагу! Часцяком катлы ацяплення забяспечаныя пашыральнага бачка і нават цыркуляцыйнымі помпамі. Таму перш чым адправіцца за купляй прылад, варта пераканацца, што яны патрэбныя.

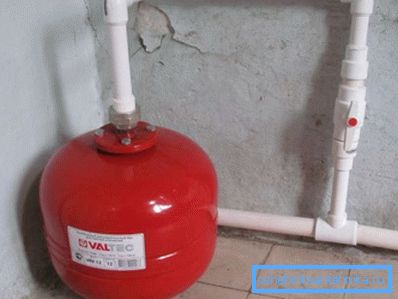

Падлучаны да пластыкавых трубах пашыральны бак

мантаж

У якасці прыкладу разгледзім, як выконваецца мантаж мембраннай ёмістасці.

Такім чынам, інструкцыя выглядае наступным чынам:

  • Калі падлучэнне ажыццяўляецца да дзейнага ацяплення, то ў першую чаргу трэба выключыць усе абсталяванне і зліць ваду з батарэй. Каб вадкасць лепш сцякала, варта адкрыць краны Маеўскага.
  • Калі выкарыстоўваюцца пластыкавыя батарэі ацяплення, то мантаж варта ажыццяўляць праз раздымныя мантажны элемент, званы «амерыканкай». Першая яго частка прыкручваецца да бачка, а другая прылітоўваецца да трубы. Затым абедзве часткі злучаюцца.

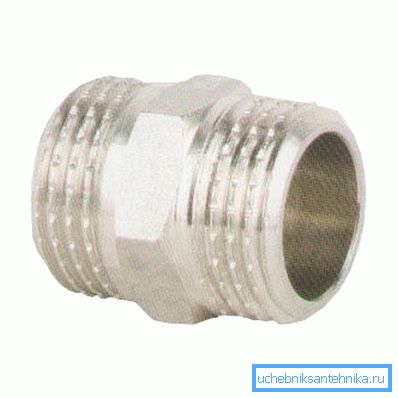

«Амерыканка» для далучэння бака
  • Затым трэба разрэзаць трубу ацяплення і ўсталяваць трайнік, да якога падлучаецца труба ад бака.
  • Пакуль у батарэях адсутнічае вада, трэба дэмантаваць фільтр грубай ачысткі і прамыць яго.
  • Пасля ўстаноўкі ўсіх элементаў на свае месцы трэба адкрыць краны і запоўніць радыятары вадой. Пры гэтым ціск павінен падняцца да 1,2-1,3 кпа.
  • У завяршэнне працы варта сутыкнуць паветра і зачыніць краны Маеўскага.

Савет! Перад пашыральным бакам пажадана ўсталяваць кран. Гэта дазволіць выконваць рамонт прылады, не спускаючы ваду з батарэй.

Пасля ажыццяўлення ўсіх вышэйапісаных дзеянняў можна ўключыць кацёл.

Карысныя парады

Каб эксплуатацыя апарата не выклікала праблем, рэкамендуем азнаёміцца ​​з наступнымі парадамі:

  • Усе мембранныя бачкі маюць ніпель, які дазваляе напампоўваць паветра да неабходнага ціску. З завода прылады паступаюць у продаж з ціскам 1,5 кгс / гл ?. Гэты ж ніпель дазваляе пры неабходнасці панізіць ціск.

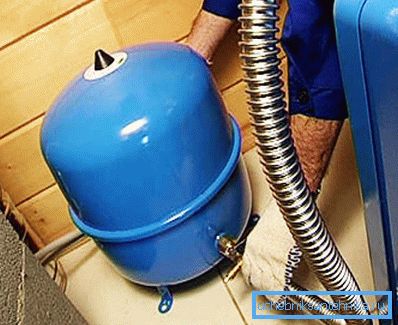

На фота - пашыральны бачок для водазабеспячэння
  • У продажы можна сустрэць чырвоныя пашыральныя бачкі, прызначаныя для ацяплення, і сінія - для водазабеспячэння. Адрозненне паміж імі складаецца толькі ў тым, што ў сініх мембрана выканана з харчовай гумы.
  • Калі часта спрацоўвае ахоўны клапан бачка, значыць яго аб'ёму недастаткова. У гэтым выпадку можна ўсталяваць паралельна яшчэ адно такое ж прылада.
  • Калі вадкасць у бачку закіпае, значыць, цепланосбіт цыркулюе з нізкай хуткасцю альбо цыркуляцыя наогул адсутнічае. Адпаведна, праблема крыецца ў цыркуляцыйнай помпай.

Вось, мабыць, усе асноўныя моманты, якія трэба ведаць для паспяховай ўстаноўкі і эксплуатацыі пашыральнага бака.

выснову

Пашыральны бачок часцяком з'яўляецца неабходным элементам ацяпляльнай сістэмы. Прычым, для таго каб ён эфектыўна спраўляўся з пастаўленымі перад ім задачамі, неабходна правільна выканаць яго ўстаноўку, у адпаведнасці з прыведзенымі вышэй правіламі.

З відэа ў дадзеным артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
