Паветранае ацяпленне: крыніцы цеплавой энергіі

12-09-2018
Ацяпленне

Як можа быць арганізавана паветраны апал вытворчых памяшканняў або прыватнага дома? Што можа служыць крыніцай цеплавой энергіі? Які варыянт больш выгадна і зручней у выкарыстанні? Паспрабуем адказаць на гэтыя пытанні.

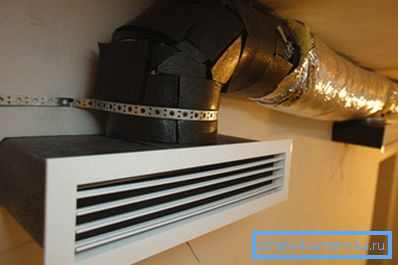

Воздухораспределительная рашотка паветранага ацяплення.

Што гэта такое

Адказ на гэтае пытанне просты і відавочны. У гэтай схеме не выкарыстоўваецца прамежкавы цепланосбіт (вада, пар, прапiленглiколь, алей і гэтак далей). Абсталяванне аддае цяпло непасрэдна паветры памяшкання; нярэдка яно сумяшчаецца з вентыляцыйным і забяспечвае не толькі нагрэў, але і паветраабмен з вуліцай.

Заўважце: разлік паветранага ацяплення сумешчанага з вентыляцыяй выконваецца не паводле цеплаёмістасці прытокава паветра, а па ўзроўні цепластрат памяшкання. Для вытворчых памяшканняў патрэба ў цяпле складае да 100 Вт / м3; для жылых - 40-60 Вт / м 3.

Параўнанне з вадзяным ацяпленнем

Якія недахопы і перавагі забяспечвае абаграванне паветрам на фоне традыцыйных сістэм з цепланосбітам?

плюсы

  • З ланцуга перадачы цяпла ад крыніцы цеплавой энергіі да змешчаных у памяшканні людзей і прадметам выключаецца лішняе звяно. Паколькі ККД любога цеплаабмену ня роўны 100%, тым самым мы атрымліваем некаторую эканомію.

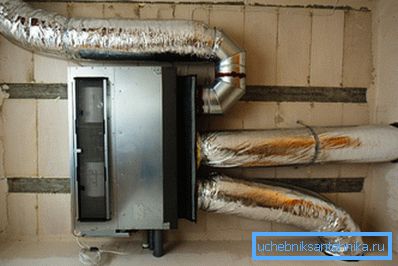

Цяпло перадаецца непасрэдна паветры.
  • Выкарыстанне ў якасці цепланосбіта вады азначае, што памяшканне невыкарыстоўваемай склада, цэха або гаража нельга пакінуць без абагравання ў халодны сезон. Аднаўленне размарожаную контуру абыйдзецца ў вялікую суму, чым тая, што будзе зэканомлена. Выкарыстанне незамярзальных цепланосбітаў ў цэлым вырашае праблему; аднак самі яны пры значным ўнутраным аб'ёме контуру абыдуцца ў даволі прыкметную суму. Цеплагенератары для паветранага ацяплення, наадварот, могуць прастойваць пры любых тэмпературах без усякай шкоды для сябе.
  • Абсталяванне для паветранага ацяплення можа заадно працаваць у якасці прытокавай вентыляцыі. Якую, заўважце, усё роўна даводзіцца мантаваць у вытворчых памяшканнях ці вялікім катэджы. Вадзяны апал - асобны артыкул выдаткаў.
  • Для запуску паветранага ацяплення не патрабуецца ніякіх дапаможных мерапрыемстваў (Доступу да сбросникам для страўлівання паветра, балансавання дроселямі і г.д.).

Дзеля справядлівасці: пасля балансавання і першага запуску правільна спраектаванае вадзяны апал патрабуе мінімуму увагі. Усталяваны замест крана Маеўскага аўтаматычны паветраны клапан ацяплення завядзе паветра без удзелу ўладальніка.

мінусы

Сур'ёзны недахоп, мабыць, толькі адзін. Мантаж паветранага ацяплення выконваецца пераважна падчас будаўніцтва або капітальнага рамонту: каналы і воздухораспределительные рашоткі маюць занадта вялікія памеры, каб быць незаўважнымі.

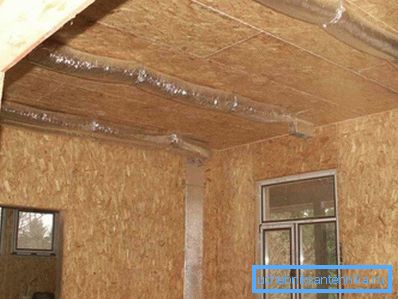

Рукавы паветраводаў схавае падвесны столь.

Акрамя таго, адтуліны пад паветраводы ва ўнутраных перагародках будуць куды больш, чым пад трубы.

крыніцы цяпла

Пяройдзем да разгляду спосабаў рэалізацыі, і перш за ўсё - крыніц цяпла. Такім чынам, якім бывае паветраны апал хаты, цяпліц або майстэрняў?

катлы

Газавыя катлы паветранага ацяплення адрозніваюцца ад сваіх субратаў для вадзяных сістэм толькі паветраным цеплаабменнікам і наяўнасцю вентылятара. Іншыя атрыбуты цалкам звыклыя: закрытая гарэлка з адборам паветра з вуліцы па кааксіяльнай трубе, электроннае кіраванне распальваннем і сістэма бяспекі, спыняюць падачу газу пры згаслая полымя.

Соляровым кацёл канструктыўна вельмі блізкі да газавага. Мала таго: шматлікія прылады здольныя пераходзіць з аднаго віду паліва на другі пасьля простай змены гарэлкі.

фота: айчынная сістэма климатизации Антарес Камфорт у базавым выкананні ўключае газавы кацёл.

Печкі, каміны

Крыніцай гарачага паветра могуць служыць і разнастайныя печы і каміны - як першапачаткова спраектаваныя для гэтай мэты, так і мадыфікаваныя ўладальнікамі.

Звярніце ўвагу: катлы для паветранага ацяплення прынцыпова адрозніваюцца ад печы толькі тым, што не прызначаныя для непасрэднай аддачы цяпла ў ацяплянае памяшканне праз сценкі корпуса.

Які звычайна бывае рэалізацыя паветранага ацяплення ад цвёрдапаліўнай печы ці каміна?

Сцісла - праз топку або побач з ёй праходзяць некалькі сталёвых паветраводаў вялікага перасеку. Награваецца ў іх паветра можа распаўсюджвацца па памяшканні за кошт натуральнай канвекцыі або па сістэме паветраводаў.

Паколькі цёплае паветра імкнецца ўверх, а пракладка паветраводаў з пастаянным ухілам магчымая не заўсёды, печкі і каміны з паветраным ацяпленнем нярэдка забяспечваецца нагнятаюць паветра ў каналы цеплаабменнікаў вентылятарамі.

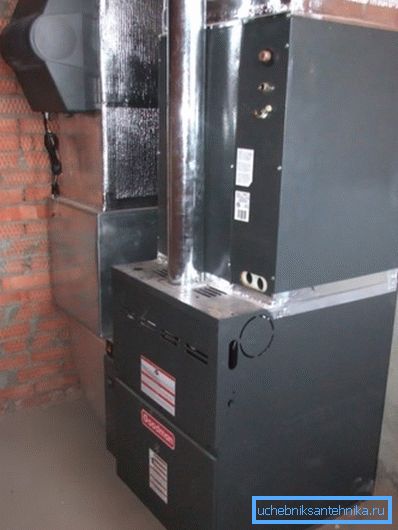

Кацельня паветранага отопленияGoodman. Паветра нагнятаецца ў паветраводы прымусова.

Савет: пры ўладкаванні паветранага ацяплення сваімі рукамі прыток паветра ў каналы можна арганізаваць звычайнымі канальнымі вентылятарамі. Каб пластыкавыя карпусы не аплаўляюцца пры падпалцы, дапаможа простая інструкцыя: вентылятар ўстаўляецца не ў сам канал, а ў падлучаны да яго алюмініевы вентыляцыйны рукаў.

Найбольш, верагодна, вядомая цвёрдапаліўная печ для паветранага отопления- гэта так званы булерьян. Назва першапачаткова належала распрацоўніку канструкцыі - аднайменнай канадскай кампаніі; аднак яно даўно стала намінальным.

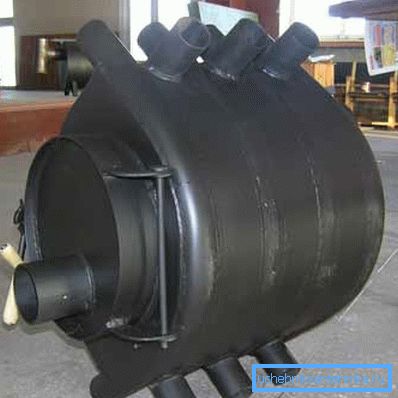

Печка-булерьян.

У печы выбраў два ключавых асаблівасці:

  1. Сталёвыя паветраводы, якія апяразваюць топку, выгнуты і перахрышчуся такім чынам, каб забяспечыць максімальна эфектыўнае перамешванне паветра ў памяшканні.
  2. Булерьян - пиролизная печ. Што гэта значыць? Што згаранне паліва разбіта на два этапы: тло дроў пры абмежаваным прытоку паветра і дожигание прадуктаў няпоўнага згарання ў асобнай камэры.

Тым самым ўладальнік атрымлівае шэраг бонусаў:

  1. Працяглую (да 12 гадзін) працу на адной закладцы.
  2. Гнуткую рэгуляванне цеплавой магутнасці без страты ККД. Прадукты няпоўнага згарання ня выносяцца ў комін, а цалкам дожигаются ў топцы.
  3. Адсутнасць неабходнасці ў частай чыстцы топкі і зольніка. Вуглёў у працэсе піролізу не застаецца ў прынцыпе; невялікая колькасць попелу можа выкарыстоўвацца для ўгнаенні прысядзібнага ўчастка.

электрычныя каларыферы

Падагрэў прытокава паветра нярэдка ажыццяўляецца электрычнымі каларыферамі, якія прадстаўляюць сабой звычайныя трубчастыя награвальны (часам - з оребреніем, якія павялічваюць цеплааддачу). Годнасць ацяплення электрычнасцю - у тым, што яно не патрабуе адводу прадуктаў згарання і якога-небудзь перыядычнага абслугоўвання.

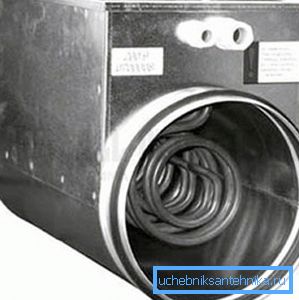

Электрычны канальны каларыфер.

Акрамя таго, у гэтым выпадку даступная простая і вельмі гнуткая рэгуляванне магутнасці з магчымасцю падлучэння вынасных тэрмастатаў, праграмуемых пультаў і г.д.

Недахопу ўсяго два; але яны досыць важкія.

  1. Патрабаваная для працы паветранага ацяплення электрычная магутнасць часта вылічаецца дзесяткамі кілават. Далёка не ўсюды лініі электразабеспячэння дазваляюць атрымаць яе.
  2. Цяпло, атрыманае прамым нагрэвам электраэнергіяй, істотна даражэй усіх альтэрнатыў. Прывядзём прыкладныя значэнні для бягучых коштаў на энерганосьбіты.
Крыніца цеплавой энергіі Кошт кілават-гадзіны цяпла, рублі
магістральны газ 0,7
дровы 1,1
вугаль 1,3
пялеты 1,5
Звадкаваны газ (газгольдэраў) 1,8
Звадкаваны газ (балоны) 2,8
соляра 3,2
электраэнергія 3,6

цеплавыя помпы

Нарэшце, найбольш перспектыўны крыніца цяпла - гэта цеплавыя помпы розных тыпаў. Сярод іншага, яны цікавыя тым, што забяспечваюць не толькі ацяпленне, але і кандыцыянаванне.

Як працуе такая прылада?

  1. Хладагент (фрэон) сціскаецца кампрэсарам і падаецца да цеплаабменніку. Паколькі пры сціску ён, як і любое іншае рэчыва, моцна награваецца, лішак цяпла аддаецца праз обдуваемый вентылятарам радыятар навакольнага паветры.
  2. Які аддаў цяпло фрэон праходзіць праз пашыральны клапан і, значна павялічваючыся ў аб'ёме, астуджаецца. Пры гэтым ён, праходзячы праз другі цеплаабменнік, адбірае пры яго пасродку лішак цяпла ў нізкапатэнцыяльных крыніцы.

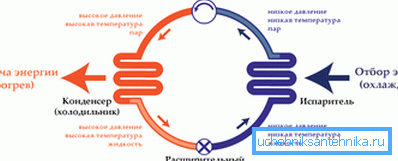

Прынцып працы цеплавога помпы.

У якасці крыніцы нізкапатэнцыяльных цяпла розныя схемы цеплавых помпаў могуць выкарыстоўваць ваду, грунт і паветра.

Яны прыцягваюць двума асаблівасцямі:

  • Цеплавой помпа можа транспартаваць цяпло ад халоднага аб'екта да цёплага. Да прыкладу, паветраныя цеплавыя помпы для ацяплення Mitsubishi Zubadan здольныя працаваць на абаграванне пры тэмпературы навакольнага паветра да -30С.
  • На транспарціроўку цяпла траціцца ў 3-5 разоў менш электраэнергіі, чым на прамой нагрэў. Такім чынам, кілават цеплавой энергіі абыходзіцца ўладальніку дома ўжо не ў 3,6 рубля, а ў 0,8 - 1,2.

Кожны праект паветранага ацяплення цеплавым помпай (грунт-паветра, вада-паветра і паветра-паветра) мае свае асаблівасці.

Грунт-паветра

Кошт помпы пачынаецца прыкладна ад паўмільёна рублёў. Яшчэ як мінімум у такую ​​ж суму абыдзецца яго мантаж: зонды-цеплаабменнікі апускаюцца ў вертыкальныя свідравіны глыбінёй да сотні метраў; бурэнне ж каштуе ў сярэднім 2000 расійскіх рублёў за пагонны метр ствала свідравіны.

Нюанс: цеплаабменнік можа быць і гарызантальным; але ў гэтым выпадку яму патрабуецца велізарная плошча, якая ў далейшым будзе непрыдатная для пасадак.

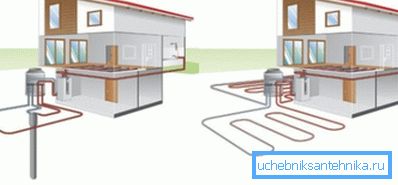

Грунтавыя цеплаабменнікі.

Чаму, нягледзячы на ​​значныя выдаткі, гэтыя помпы карыстаюцца попытам?

Прычыны дзве:

  • Яны могуць здабываць цяпло з грунту ў любым кліматычным поясе. На глыбіні ніжэй узроўня прамярзання тэмпература стабільна роўная +8 - +12 С.
  • Энергаэфектыўнасць прылады не залежыць ад знешніх умоў і заўсёды сталая - менавіта з прычыны пастаяннай тэмпературы глебы на глыбіні.

Вада-паветра

Гэтая схема можа быць рэалізавана двума спосабамі:

  1. Цеплаабменнік змяшчаецца ў незамярзальную вадаём.

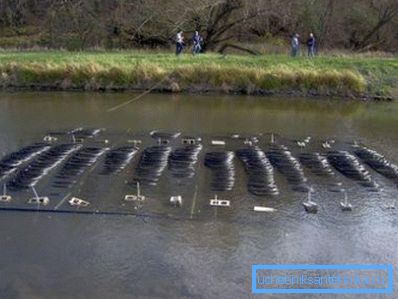

Цеплаабменнік апускаецца ў ваду.
  1. Для адбору цяпла выкарыстоўваецца вада з свідравіны, якая пасля праходжання цеплаабменніка дрэнажуюцца ў другую свідравіну.

Схема абыходзіцца істотна танней першай, але па зразумелых прычынах дастасоўная далёка не ўсюды.

Паветра-паветра

Ўсе цеплавыя паветраныя помпы для ацяплення маюць абмежаванні па працоўнай тэмпературы (звычайна да -15 - -30С). Пры гэтым COP прылады (параметр, які апісвае энергаэфектыўнасць пры нагреве.Указывает на суадносіны эфектыўнай цеплавой і электрычнай магутнасці) пры паніжэнні вулічнай тэмпературы падае.

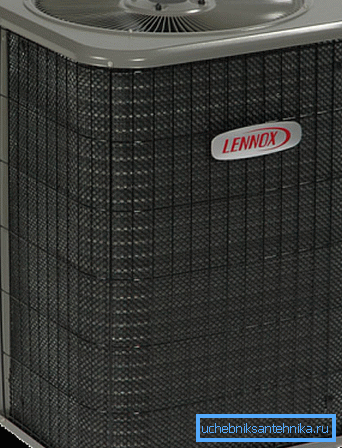

Паветраны цеплавой помпа Lennox TPA (вонкавы блок).

Тым не менш, для цёплай кліматычнай зоны ацяпленне паветраным цеплавым помпай больш чым акупляе сябе. Пры кошце бытавых прылад ад 25000 рублёў пры цеплавой магутнасці 3 КВт альтэрнатыў ім проста не знайсці.

Уласна, аўтар ахвотна падзеліцца ўласным досведам: мансарда яго дома другі год ацяпляецца бытавым паветраным цеплавым помпай Cooper&HunterCH-S12FTXN.

параметр значэнне
Дыяпазон рабочых тэмператур Астуджэнне +10 - +43 С, нагрэў -25 - +20
энергаэфектыўнасць Астуджэнне - 4,0, нагрэў 4,2
Сярэдняя спажываная магутнасць Астуджэнне 0,9 кВт, нагрэў 0,99 кВт
цеплавая магутнасць Астуджэнне 3,6 кВт, нагрэў 4,12 кВт
Ацяпляны плошчу (рэальная) 60 м2
Тэмпература ў памяшканні пры -15С на вуліцы +22С
дадатковыя функцыі Плазменны фільтр (выдаленне пахаў і пылу)

Выдаткі пры апале паветранымі цеплавымі помпамі двух паверхаў склалі прыкладна 2500 рублёў у месяц.

Зразумела, варта ўлічваць пару нюансаў:

  • Месца дзеяння - Крым, Севастопаль. Зімовыя замаразкі тут з'яўляюцца хутчэй выключэннем, чым правілам. Сярэдняя тэмпература студзеня - +3 С.
  • Тарыфы на электраэнергію ў цяперашні час некалькі ніжэй сярэдніх па Расіі.

заключэнне

Спадзяемся, што прадстаўленая ў распараджэнне чытача інфармацыя дапаможа яму ў выбары і праектаванні ацяплення. Дадатковыя матэрыялы пра тое, якім можа быць паветраны апал катэджа, прапануе прымацаванае відэа. Поспехаў!
