Печы з вадзяным ацяпленнем - таннае і практычнае рашэнне

У загарадных хатах, ды і ў прыватным сектары ў гарадской мяжы, часта выкарыстоўваецца пячное ацяпленне. Пры жаданні можна, выкарыстоўваючы ў якасці крыніцы цяпла тую ж дроўную печ, арганізаваць і вадзяны апал, гэта не выкліча значнага падаражэння. Як правіла, у такіх выпадках выкарыстоўваюць пакупныя печы з вадзяным ацяпленнем.

Печка з вадзяным контурам

Перавагі вадзянога ацяплення

Вадзяны апал па многіх параметрах пераўзыходзіць паветранае, а менавіта:

  • вада даступная, нават у самых аддаленых раёнах з водазабеспячэннем асаблівых праблем няма;
  • яна валодае нашмат большай цеплаёмістасцю, так што эфектыўнасць абагравання будзе на вышыні;
  • печ вадзяным з ацяпленнем дазволіць арганізаваць раўнамерны прагрэў ўсіх пакояў, пры выкарыстанні просты печкі крыніца цяпла - кропкавы, гэта не дазволіць прагрэцца раўнамерна ўсіх памяшканняў;
  • працу сістэмы абагравання хаты ў такім выпадку можна рэгуляваць без асаблівых праблем, дастаткова ўсталяваць тэрмарэгулятары перад кожным радыятарам.
На схеме паказаны варыянт схемы падлучэння вадзянога ацяплення

З недахопаў адзначыць варта:

  • адмоўнае ўздзеянне вады на метал;
  • акрамя кошту самой печкі, прыйдзецца выдаткавацца яшчэ і на радыятары, трубы. У выніку цана ацяпляльнай сістэмы вырасце;
  • падыдзе толькі для пастаяннага пражывання ў доме. Калі візіты на дачу ў халодную пару года - рэдкасць, то лепш спыніцца на звычайным пячным абаграванні жылля. Звычайная вада пры замярзанні лёгка парве трубы.

Звярніце ўвагу! Замест вады ў якасці цепланосбіта можна выкарыстоўваць антыфрыз (часцей за ўсё выкарыстоўваецца этиленгликолевый або пропиленгликолевый). У такім выпадку і 15-градусны мароз не стане праблемай.

Больш падрабязна пра пакупных печках з вадзяным ацяпленнем

Галоўнае, чым адрозніваецца печ для ацяплення дома з вадзяным ацяпленнем ад звычайнай, заключаецца ў тым, што ў ёй размясціўся цеплаабменнік і вытворцам прадугледжаны адтуліны для падлучэння труб. Атрымліваецца свайго роду аналаг міні-катла з той толькі розніцай, што размяшчаецца прылады непасрэдна ў жылым пакоі.

Крыніца цяпла знаходзіцца непасрэдна ў пакоі

класіфікацыя

Прынцып працы такіх печаў не адрозніваецца ад звычайных, таму і класіфікацыя застаецца той жа.

Па прынцыпе дзеяння вылучыць можна:

  • з адной камерай - у іх паліва проста прагарае, а вызваленыя энергія ідзе на падагрэў вады ў цеплаабменніку;

Звярніце ўвагу! Цеплаабменнік ў печы для вадзянога ацяплення дома павінен быць выраблены з тоўстай сталі (як мінімум 5 мм). Калі выкарыстоўваць тонкі метал, то ён можа проста прагарэць пры працяглай працы печы.

  • пиролизные - адрозніваюцца тым, што топка падзелена на 2 зоны, у адной з іх адбываецца дожиг пиролизного газу;
Схематычны малюнак асноўных вузлоў звычайнай канвекцыйным печкі
  • цагляныя печкі для дома з вадзяным ацяпленнем - вельмі спрэчны варыянт, асаблівасці прылад гэтага класа разгледжаны ніжэй.

Можна прывесці класіфікацыю і па тыпу матэрыялу (для вытворчасці выкарыстоўваецца ліставая сталь альбо чыгун). Абодва матэрыялу забяспечваюць высокую цеплаправоднасць, але чыгун валодае ледзь большай цеплаправоднасцю.

Невялікім недахопам такіх печак можна лічыць тое, што акрамя абагрэву дому ні для чаго іншага яны не падыходзяць. Максімум - невялікая варачная паверхня, якая дазволіць разагрэць і прыгатаваць ежу.

Прылада ацяпляльнай сістэмы

Што тычыцца асноўных элементаў ацяпляльнай сістэмы, то яны застаюцца такімі ж, як і пры выкарыстанні катлоў.

Не ўлічваючы саму печку з вадзяным контурам, спатрэбіцца:

  • цыркуляцыйны помпа для ацяплення;
  • трубы;
  • пашыральны бак (ён дасць магчымасць кампенсаваць павелічэнне аб'ёму цепланосбіта пры нагрэве);
  • радыятары;
  • пры жаданні можна дакупіць тэрмарэгулятары і ўсталяваць іх перад кожнай батарэяй.

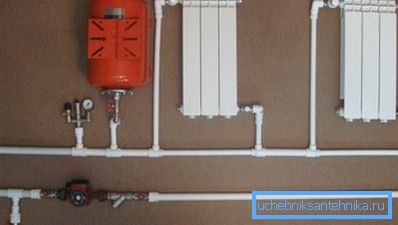

Асноўныя элементы ацяпляльнай схемы

Вадзяны апал ад печы сваімі рукамі пачынаецца з выбару мета ўстаноўкі печкі. Калі ў выпадку канвекцыйнага абагрэву пажадана печку размяшчаць па цэнтры памяшкання, каб дамагчыся хоць нейкі раўнамернасці прагрэву, то даданне вадзянога контуру гэта абмежаванне здымае. Яе можна размясціць у куце пакоя без зніжэння эфектыўнасці работы ацяплення.

Затым выконваецца разводка труб па паверсе / паверхах, ўсталёўваюцца радыятары, падключаюцца да труб і, нарэшце, выконваецца падключэнне якая падае трубы і обратку да самай печы, заліваецца цепланосбіт. Застаецца толькі праверыць герметычнасць сістэмы і можна прыступаць да топцы.

Што тычыцца цеплаабменніка, то яго форма можа моцна адрознівацца ў залежнасці ад вытворцы. Напрыклад, Булерьян вадзяной кашуляй (яна ж печ Аква Бренеран) мае цеплаабменнік ў выглядзе некалькіх труб, якія шчыльна прылягаюць да топцы ўнутры корпуса, то ёсць канструкцыя цеплаабменніка выканана ў выглядзе рэгістра. Але ёсць і мадэлі з плоскімі цеплаабменнікамі.

Схематычна паказана апал з выкарыстаннем Булерьяна з вадзяной кашуляй

Звярніце ўвагу! Усё ж такі магутнасць такіх печак ніжэй, чым у ацяпляльных катлоў, так што аб'ём цепланосбіта ў сістэме невялікі - каля 40 л для дома сярэдніх памераў.

Трэба адзначыць, што на выхадзе ў такой печкі тэмпература цепланосбіта цалкам можа перавышаць 90? С. Таму, калі разводка па хаце робіцца з дапамогай ПП трубаправода, то на выхадзе з катла лепш выкарыстаць невялікі адрэзак металічнай трубы - проста страхоўка.

Цагляныя печкі з вадзяным контурам

Печ для вадзянога ацяплення цалкам можа быць выкладзена з цэглы. Праўда, і па кошце, і па складанасці работ такі варыянт нельга параўноўваць з пакупных мадэлямі. Дадаць вадзяной контур ва ўжо выкладзеную печ немагчыма, прыйдзецца перакладаць частку печкі. Таму рэкамендуецца яшчэ на этапе мура цэглы заклапаціцца размяшчэннем цеплаабменніка ў муры.

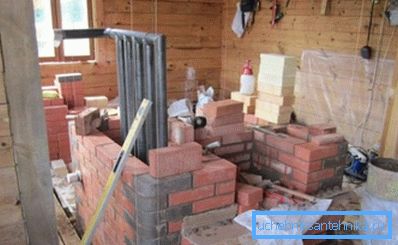

Цеплаабменнік размяшчаецца ў печы яшчэ на этапе будаўніцтва

асаблівасці канструкцыі

Галоўная задача печніка - усталяваць цеплаабменнік ў печку.

Што да самога цеплаабменніка, то форма яго можа быць любы, часцей за ўсё выкарыстоўваюцца такія варыянты як:

  • рэгістр з труб - недахопам такога віду можна лічыць складанасць зваркі (пры выкарыстанні круглых труб;

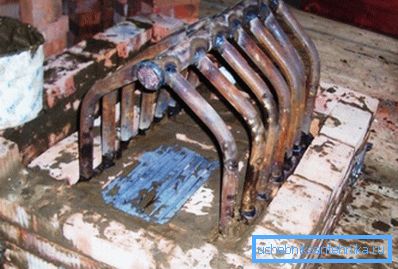

На фота - рэгістр з труб
  • могуць выкарыстоўвацца канструкцыі ў выглядзе бака з ліставай сталі (таўшчыня сталі павінна складаць як мінімум 5 мм);
  • цеплаабменнік можа быць выкананы ў выглядзе 2 бакаў, злучаных трубамі.
Цеплаабменнік выкананы ў выглядзе 2 бакаў з ліставога металу, злучаных трубамі

Звярніце ўвагу! Пры выкананні работ сваімі рукамі ёсць сэнс выкарыстаць профільныя трубы. Гэта аблегчыць зварачныя працы.

Асобна варта разгледзець варыянты размяшчэння цеплаабменніка - ад гэтага наўпрост залежыць працаёмкасць выканання работ.

Магчымыя такія варыянты:

  • размяшчэнне непасрэдна ў топливнике - такая схема размяшчэння аптымальная для печаў з вялікай варачнай паверхняй. Для ўстаноўкі дастаткова проста зняць металічныя пласціны з верхняй часткі і размясціць рэгістр ўнутры. Але ёсць і істотны мінус - памеры рэгістра не павінны істотна змяншаць ўнутранае прастору топкі;

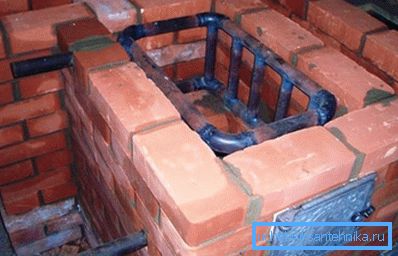

Прыклад размяшчэнне цеплаабменніка ў топцы

Звярніце ўвагу! Нельга размяшчаць цеплаабменнік ўшчыльную да сценак топачных камеры. Пры награванні метал пашырыцца, таму трэба забяспечыць зазор хоць бы пару сантыметраў.

  • печ для дома з вадзяным ацяпленнем можа быць абсталявана цеплаабменнікам, устаноўленым у дымооборотов ці проста ў каўпаку, які ўладкоўваецца для таго, каб прадукты гарэння аддавалі цяпло сценках. Але ў такім выпадку ўстаноўка канструкцыі выконваецца або падчас будаўніцтва, альбо пры разборцы печкі.
Цеплаабменнік размясціўся ў каўпаку

Ну і асаблівую ўвагу трэба надаць якасці зваркі. Нават невялікі непровар ў будучыні можа абярнуцца вялікімі праблемамі. Добра, калі цеплаабменнік можна без праблем дастаць з паліўнай камеры і паправіць. Але, калі ён размешчаны ў дымооборотов, то прыйдзецца разбіраць печ для вадзянога ацяплення, а пасярод ацяпляльнага сезона такія сюрпрызы не патрэбныя.

Перавагі і недахопы цагляных печаў для вадзянога ацяплення

Цагляныя печы з убудаваным вадзяным контурам маюць шэраг сур'ёзных недахопаў:

  • ацяпляльныя контуры са слабай цыркуляцыяй адназначна не падыдуць, так што пра цалкам аўтаномным апале можна забыцца;

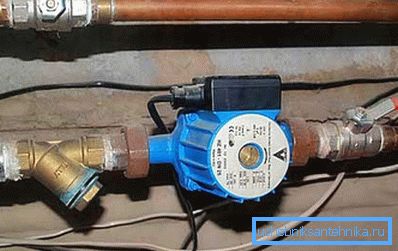

Для нармальнай цыркуляцыі абавязковая ўстаноўка помпы

Звярніце ўвагу! Цепланосбіт без належнай цыркуляцыі можа ускіпець ў цеплаабменніку за пару хвілін. Добра, калі ў такім выпадку справа абыдзецца лёгкім спалохам, але значна больш верагодная разгерметызацыя ацяпляльнага контуру, бо ціск істотна вырасце.

  • такая печ вадзянога ацяплення для дома будзе нерэгулюемай. Калі, напрыклад, у газавых катлах праца гарэлкі адсочваецца аўтаматыкай і адключыць яе праблем не складзе, то цагляныя печкі выдатна акумулюю цёпла і астываць яны будуць доўгія гадзіны;
  • летам эксплуатацыя не рэкамендаваная, так што, калі ў цёплы час года печка выкарыстоўваецца для гатавання ежы, то лепш аб усталяванні вадзянога ацяплення забыцца. Справа ў тым, што летам цепланосбіт з сістэмы зліваецца, а пры абавязкам прагрэве сталёвых труб метал хутка прагарыць.

Цагляная печ для вадзянога ацяплення дома можа мець асобную камеру, у якой і размяшчаецца цеплаабменнік. Доступ газаў у такія камеры абмяжоўваецца засаўкай і на летні час перакрываецца. Але ў такім выпадку ККД ацяплення зніжаецца, бо цеплаабменнік награваецца ўжо парадкам астылым газам.

Параўнанне апісаных печаў

Калі гаворка заходзіць пра тое, як зрабіць вадзяны апал ад печы, трэба ўлічваць некалькі асаблівасцяў такога віду ацяпляльных сістэм:

  • аптымальным варыянтам можна лічыць куплю печкі завадскога вырабу. У такім выпадку рызыка непаладак, напрыклад, ўзнікнення цечы ў цеплаабменніку блізкі да нуля. Мантаж ацяпляльнай сістэмы, у прынцыпе, не адрозніваецца ад звычайнага ацяплення, этапы тыя ж - разводу труб, ўстаноўка і падключэнне радыятараў, рэгулятараў ацяплення, ўстаноўка цыркуляцыйнага помпы, пашыральнага бачка;
  • цагляныя вадзяныя ацяпляльныя печы лепш за ўсё пакінуць аматарам эксперыментаў. Усё ж такі пералічаныя раней недахопы істотныя і могуць даставіць нямала праблем;
Да звычайнай печы дададзены цеплаабменнік
  • для ацяплення малых памяшкання або нерэгулярнага ацяплення дома можна параіць звычайныя печкі доўгага гарэння, напрыклад, Т-печкі. Мадэльны шэраг печаў «Теплодар» дазваляе падабраць мадэль пад любую плошчу дома.
Печка «Теплодар» падыдзе для абагравання і вялікіх памяшканняў таксама

падвядзенне вынікаў

Вадзяное пячное ацяпленне - цалкам рэальна, хоць на першы погляд і гучыць некалькі дзіўна. За ўмераны плату можна атрымаць усе перавагі вадзянога ацяплення нават у загарадным доме, пры гэтым кошт абагравання жылля застаецца на прымальным узроўні.

Пры жаданні можна нават звычайную цагляную печ ператварыць у свайго роду ацяпляльны кацёл. Прапанаваны матэрыял дапаможа зарыентавацца сярод масы печаў розных відаў і падабраць аптымальны варыянт.

На відэа паказана мадэляванне цаглянай печкі з даданнем вадзянога контуру.
