Перапад ціску ў сістэме ацяплення: функцыі, значэння, метады

За кошт чаго ствараецца перапад ціскаў у сістэмах ацяплення і водазабеспячэння? Для чаго ён патрэбны? Як рэгуляваць перапад? У сілу якіх прычын у сістэме ацяплення падае ціск? У артыкуле мы паспрабуем адказаць на гэтыя пытанні.

функцыі

Для пачатку высвятлім, навошта ствараецца перапад. Яго галоўная функцыя - забеспячэнне цыркуляцыі цепланосбіта. Вада заўсёды будзе рухацца з кропкі з вялікім ціскам у кропку, дзе ціск менш. Чым больш перапад - чым больш хуткасць.

Карысна: абмяжоўвалым фактарам становіцца расце з павелічэннем хуткасці патоку гідраўлічны супраціў.

Акрамя таго, перапад штучна ствараецца паміж цыркуляцыйнымі ўрэзку гарачага водазабеспячэння ў адну нітку (падачу або обратку).

Цыркуляцыя ў дадзеным выпадку выконвае дзве функцыі:

1. Забяспечвае стабільна высокую тэмпературу полотенцесушителей, якія ва ўсіх сучасных дамах размыкают сабой адзін з злучаных парамі стояков ГВС.
2. Гарантуе хуткае паступленне гарачай вады да змяшальніка па-за залежнасці ад часу сутак і водоразбора па стаяку. У старых дамах без цыркуляцыйных урэзак ваду па раніцах даводзіцца падоўгу зліваць да яе нагрэву.

Нарэшце, перапад ствараецца сучаснымі прыборамі ўліку расходу вады і цяпла.

Як і для чаго? Для адказу на гэтае пытанне трэба адаслаць чытача да закона Бярнулі, згодна з якім статычнае ціск патоку зваротна прапарцыйна хуткасці яго руху.

Гэта дае нам магчымасць сканструяваць прыбор, якi рэгiструе расход вады без выкарыстання ненадзейных крыльчаток:

• Прапускаем паток праз пераход перасеку.
• Рэгіструем ціску ў вузкай часткі лічыльніка і ў асноўны трубе.

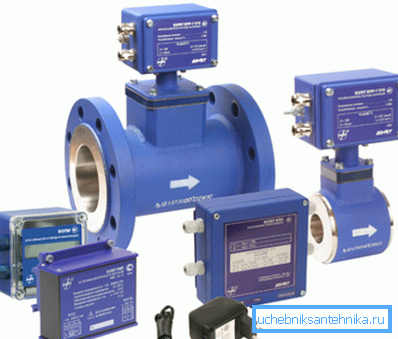

Ведаючы ціску і дыяметры, пры дапамозе электронікі можна разлічваць у рэальным часе хуткасць патоку і выдатак вады; пры выкарыстанні ж тэрмадатчыка на ўваходзе і выхадзе з контуру ацяплення нескладана вылічыць колькасць хто застаўся ў сістэме ацяплення цяпла. Заадно па розніцы расходу на які падае і зваротным трубаправодах разлічваецца спажыванне гарачай вады.

стварэнне перападу

Як ствараецца перапад ціскаў?

элеватар

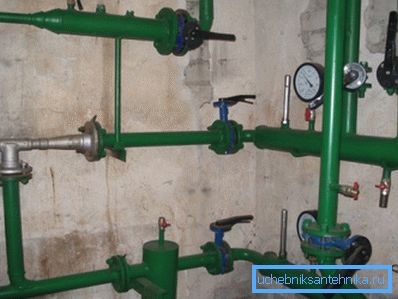

Галоўны элемент сістэмы ацяплення шматкватэрнага дома - элеваторный вузел. Яго сэрцам з'яўляецца сам элеватар - несамавітая чыгунная трубка з трыма фланцамі і соплам внутри.Прежде, чым растлумачыць прынцып працы элеватара, варта згадаць адну з праблем цэнтральнага ацяплення.

Існуе такое паняцце, як тэмпературны графік - табліца залежнасці тэмператур трас падачы і обратку ад умоў надвор'я. Прывядзём невялікую вытрымку з яго.

Адхіленні ад графіка ў вялікую і меншую бок аднолькава непажаданыя. У першым выпадку ў кватэрах будзе холадна, у другім - рэзка растуць выдаткі энерганосьбіта на ЦЭЦ або кацельні.

Пры гэтым, як лёгка заўважыць, роскід паміж падачай і зваротным трубаправодам досыць вялікі. Пры цыркуляцыі, досыць павольнай для такой дэльты тэмператур, тэмпература ацяпляльных прыбораў будзе размеркавана нераўнамерна. Жыхары кватэр, чые батарэі падлучаныя да стаяках падачы, будуць пакутаваць ад спякоты, а ўладальнікі радыятараў на обратку - мерзнуць.

Элеватар забяспечвае частковую рэцыркуляцыі цепланосбіта з зваротнага трубаправода. Упырскваючы праз сопла хуткі струмень гарачай вады, ён у поўнай адпаведнасці з законам Бярнулі стварае хуткі паток з нізкім статычным ціскам, які зацягвае дадатковую масу вады праз падсмоктванне.

Тэмпература сумесі прыкметна ніжэй, чым у падачы, і некалькі вышэй, чым на зваротным трубаправодзе. Хуткасць цыркуляцыі аказваецца высокай, а розніца тэмператур паміж батарэямі - мінімальнай.

подпорная шайба

Гэта нескладанае прыстасаванне ўяўляе сабой дыск з сталі таўшчынёй не менш міліметра з просверленные ў ім адтулінай. Яно ставіцца на фланец элеваторный вузла паміж цыркуляцыйнымі ўрэзку. Шайбы ставяцца i на які падае, і на зваротным трубаправодзе.

Важна: для нармальнай працы элеваторный вузла дыяметр адтулін подпорных шайбаў павінен быць больш дыяметра сопла. Звычайна розніца складае 1-2 міліметра.

цыркуляцыйны помпа

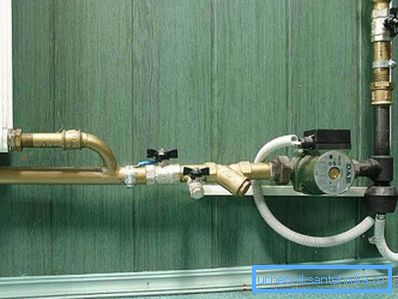

У аўтаномных сістэмах ацяплення напор ствараецца адным ці некалькімі (па ліку незалежных контураў) цыркуляцыйнымі помпамі. Найбольш распаўсюджаныя прылады - з мокрым ротарам - прадстаўляюць сабой канструкцыю з агульным валам для крыльчаткі і ротара электраматора. Цепланосбіт выконвае функцыі астуджэння і змазкі падшыпнікаў.

значэння

Які перапад ціскаў паміж рознымі ўчасткамі ацяпляльнай сістэмы?

• Паміж якая падае і зваротнай ніткамі цеплатрасы ён складае прыкладна 20 - 30 метраў, або 2 - 3 кгс / см2.

Даведка: залішні ціск у адну атмасферу падымае вадзяны слуп на вышыню 10 метраў.

• Перапад паміж сумессю пасля элеватара і зваротным трубаправодам - ​​усяго 2 метры, або 0,2 кгс / см2.
• Перапад на падпорнай шайбе паміж цыркуляцыйнымі ўрэзку элеваторный вузла рэдка перавышае 1 метр.

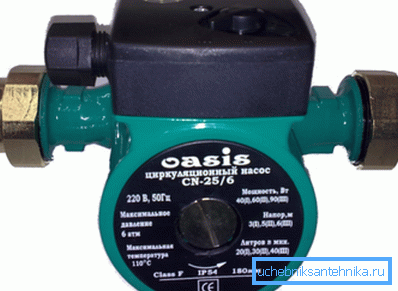

• Напор, які ствараецца цыркуляцыйнай помпай з мокрым ротарам, звычайна вар'іруецца ад 2 да 6 метраў (0,2 - 0,6 кгс / гл 2).

рэгуляванне

Як адрэгуляваць напор у элеваторный вузле?

подпорная шайба

Калі быць дакладным, у выпадку падпорнай шайбы патрабуецца не рэгуляванне напору, а перыядычная замена шайбы на аналогичнуюиз-за абразіўнага зносу тонкага сталёвага ліста ў тэхнічнай вадзе. Як сваімі рукамі замяніць шайбу?

Інструкцыя, увогуле, даволі простая:

1. Усе засаўкі або вентыля ў элеватары перакрываюцца.
2. Адкрываецца па адным сброснику на обратку і падачы для асушэння вузла.
3. Раскручваюцца балты на фланцы.
4. Замест старой шайбы усталёўваецца новая, забяспечаная парай пракладак - па адной з кожнага боку.

Савет: у адсутнасць паронита шайбы выразаюцца са старой аўтамабільнай камеры. Не забудзьцеся выразаць вушка, якое дазволіць завесці шайбу ў пазу фланца.

1. Балты сцягваюцца парамі, крыж-накрыж. Пасля таго, як пракладкі прыціснутыя, гайкі закручваюцца да ўпора не больш чым на падлогу-звароту за раз. Калі паспяшацца, нераўнамернае сціск рана ці позна прывядзе да таго, што пракладку вырве ціскам з аднаго боку фланца.

сістэма ацяплення

Перапад паміж сумессю і обратку штатна рэгулюецца толькі заменай, заварваннем або рассверливанием сопла. Аднак часам узнікае неабходнасць прыбраць перапад, ня спыняючы ацяплення (як правіла, пры сур'ёзных адхіленнях ад тэмпературнага графіка ў пік халадоў).

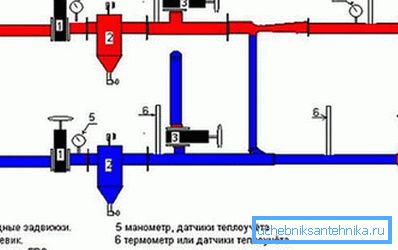

Гэта робіцца рэгулёўкай ўваходных засаўкі на зваротным трубаправодзе; тым самым мы прыбіраем перапад паміж прамой і зваротнай ніткамі і, адпаведна, паміж сумессю і обратку.

1. Замерым ціск на падачы пасля ўваходны засаўкі.
2. Пераключалых ГВС на пададзеную нітку.
3. Укручваем манометр у сбросник на обратку.
4. Цалкам закрываем ўваходныя зваротную засаўку і потым паступова адкрываем яе да таго часу, пакуль перапад не паменшыцца ад першапачатковага на 0,2 кгс / см2. Маніпуляцыя з закрыццём і наступным адкрыццём засаўкі патрэбна для таго, каб яе шчочкі максімальна апусціліся на штоке. Калі проста прыкрыць засаўку, шчочкі могуць прасесці ў далейшым; цана смяхотнай эканоміі часу - як мінімум размарожаную пад'язныя ацяпленне.
5. Тэмпература зваротнага трубаправода кантралюецца з інтэрвалам у суткі. Пры неабходнасцi яе далейшага зніжэння перапад убіраецца па 0,2 атмасферы за раз.

Ціск у аўтаномным контуры

Непасрэднае значэнне слова перапад - змяненне ўзроўню, падзенне. У рамках артыкула мы закранем і яго. Такім чынам, чаму падае ціск у сістэме ацяплення, калі яна ўяўляе сабой замкнёны контур?

Для пачатку ўспомнім: вада практычна несжимаема.

Залішні ціск у контуры ствараецца за кошт двух фактараў:

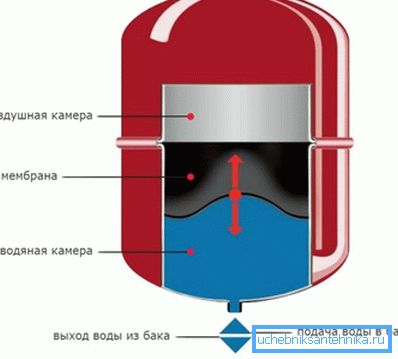

• Наяўнасці ў сістэме мембраннага пашыральнага бака з яго паветранай падушкай.

• Пругкасці труб і радыятараў ацяплення. Іх эластычнасць імкнецца да нуля, але пры значнай плошчы ўнутранай паверхні контуру гэты фактар ​​таксама адбіваецца на ўнутраным ціску.

З практычнага боку гэта азначае, што рэгіструемага манометрам падзенне ціску ў сістэме ацяплення звычайна выклікана вельмі нязначным змяненнем аб'ёму контуру або памяншэннем колькасці цепланосбіта.

А вось магчымы спіс таго і іншага:

• Пры нагрэве поліпрапілен пашыраецца мацней, чым вада. Пры запуску сабранай з поліпрапілена сістэмы ацяплення ціск у ёй можа нязначна ўпасці.
• Многія матэрыялы (у тым ліку алюміній) досыць пластычныя для таго, каб пры працяглым уздзеянні ўмераных ціскаў мяняць форму. Алюмініевыя радыятары могуць проста-проста надзімацца з часам.
• Раствораныя ў вадзе газы паступова пакідаюць контур праз паветраадводнік, уплываючы на ​​рэальны аб'ём вады ў ім.
• Значны нагрэў цепланосбіта пры заніжэння аб'ёме пашыральнага бака ацяплення можа выклікаць спрацоўванне ахоўнага клапана.

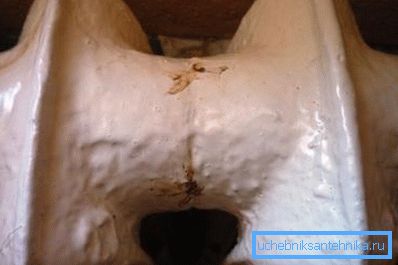

Нарэшце, нельга выключаць і цалкам рэальныя няспраўнасці: нязначныя цечы па стыках секцый і швах зваркі, травящий ніпель пашыральнага бака і мікротрэшчыны ў цеплаабменніку катла.

заключэнне

Спадзяемся, што нам удалося адказаць на назапашаныя ў чытача пытанні. Прымацаванае да артыкулу відэа, як звычайна, прапануе яго увазе дадатковыя тэматычныя матэрыялы. Поспехаў!
