Пиролизный кацёл самому

На жаль, такое дабро як прыродны газ, пакуль даступна не ўсім. Вельмі многія населеныя пункты не газіфікаваны. У такой сітуацыі для ацяплення сваіх дамоў людзі выкарыстоўваюць катлы на электрычнасці або цвёрдым паліве. Першыя дарагія з-за высокага кошту электрычнасці. Недахопам другое з'яўляецца вельмі нізкі каэфіцыент карыснага дзеяння: амаль палова цяпла «сыходзіць» у атмасферу. Павялічыць карыснае дзеянне і зэканоміць цяпло дапаможа працэс піролізу. Катлы, якія працуюць па гэтым прынцыпе, так і называюцца пиролизными. Паколькі прамысловыя ўзоры каштуюць досыць дорага, то людзі, якія маюць прафесію зваршчыка, якія разбіраюцца ў чарцяжах і якія ўмеюць працаваць з інструментамі, аддаюць перавагу вырабіць пиролизный кацёл сваімі рукамі.

Прынцып працы

Прынцып працы

Пиролизный кацёл па сваёй сутнасці - гэта цвёрдапаліўны ацяпляльны прыбор. Ён можа працаваць на дровах, вугле, брыкетах або пилетах. Для кожнай разнавіднасці паліва робяць свае разлікі.

Агульны прынцып працы складаецца ў тым, што ўсе паліва згарае пры абмежаваным доступе паветра. Яго падаюць роўна столькі, колькі спатрэбіцца для мінімальнага гарэння з вылучэннем газу, у якім прысутнічаюць лятучыя вуглевадароды і угарны газ. Атрыманы такім спосабам газ трапляе ў іншую камеру, змешваецца з паветрам і згарае там, вылучаючы каласальная колькасць цяпла. За кошт такога спосабу спальвання паліва практычна няма попелу і выкідаў у атмасферу, а нагрэў цепланосбіта доўжыцца да двух сутак на адной загрузцы.

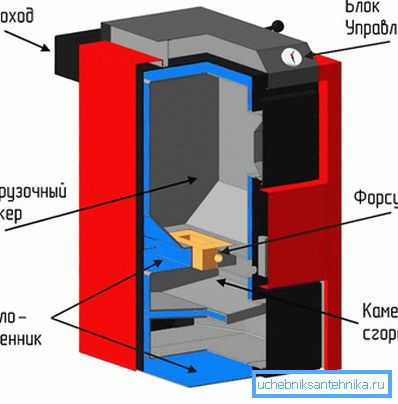

складнікі канструкцыі

складнікі канструкцыі

Прылада пиролизного катла складаецца з:

  • аддзялення для загрузкі паліва - топкі, з дзверцамі;
  • камеры паўторнага згарання - у ёй гарыць вылучаемы палівам газ;
  • паддувала, у якім назапашваецца попел;
  • ніжняй дзверцаў, якая закрывае камеру гарэння газу і паддувала;
  • фарсункі, праз якую газ трапляе ў камеру згарання;
  • коміна для адводу прадуктаў гарэння з засланкай для рэгулявання гарэння;
  • вентылятара, які падае паветра ў камеру паўторнага гарэння;
  • каласнікоў;
  • засланкі для падачы паветра ў топку;
  • адтуліны для прачысткі нагара ў катле;
  • зьліў вады з катла;
  • труб выхаду на падачу і обратку сістэмы ацяплення;
  • цеплавой ізаляцыі корпуса катла;
  • апаратуры бяспекі, у якую ўваходзяць датчыкі цягі, манометр, тэрмадатчык.

паслядоўнасць работ

паслядоўнасць работ

Перад тым як прыступіць да работ па вырабе катла варта прадумаць, як зрабіць усё правільна. Пачынаюць звычайна з выканання разлікаў, без іх немагчыма складанне схемы зборкі. Трэба сказаць, што памылкі на этапе разлікаў потым могуць абярнуцца няправільнай працай катла, гэтак жа няправільна зроблены агрэгат можа быць небяспечным. Калі зрабіць разлікі і чарцёж самому не атрымаецца, то можна замовіць гэтую працу спецыялістам.

Па чарцяжы вырабляюцца металічныя нарыхтоўкі катла. Для гэтага спатрэбіцца метал таўшчынёй 5 мм для ўнутранай канструкцыі і 3 мм для ашалёўкі корпуса. Таксама патрэбныя трубы, у якіх будзе цыркуляваць нагрэтае паветра, бо за кошт гэтага награваецца цепланосбіт. Яшчэ спатрэбіцца дымавая труба, засланкі, дзверцы, ўшчыльняльнікі з шкловалакна, вентылятар. Усё гэта можна купіць у краме.

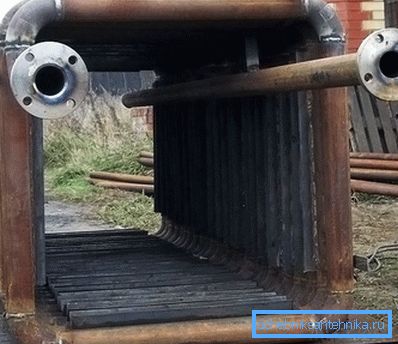

цеплаабменнік

Для цеплаізаляцыі камеры паўторнага згарання варта набыць шамотный цэглу. Ізаляцыю корпуса катла выконваюць з матэрыялаў, якія добра трымаюць цяпло і фальгіраваны плёнкі.

На прыкладзе разгледзім выраб катла на 25 кВт. З металу выразаем нарыхтоўкі такіх памераў:

  1. Вонкавыя сценкі корпуса катла: пярэдняя і задняя памерамі 1039? 618 мм, бакавыя памерам 1039? 880 мм, верх і ніз памерамі 880? 618 мм.
  2. У пярэдняй вонкавай сценкі катла робім прастакутныя адтуліны для топачных і зольніка, якія размяшчаюцца па цэнтры. Памеры топачных дзверцаў 400? 400 мм, само топачнага адтуліну 350? 350 мм. Памеры дзверцы робяць больш, т. К. Неабходна прадугледзець месца для пазы, у які будзе закладзены ўшчыльняльнік. Каб спрасціць сабе жыццё, можна набыць гатовую дзверы патрэбнага памеру. Размяшчаюць адтуліну на адлегласці 108 мм ад верха нарыхтоўкі. Вонкавыя памеры дзверцаў зольніка 400? 200 мм, памеры адтуліны 350? 150 мм. Размяшчаюць адтуліну на адлегласці 88 мм ад нізу нарыхтоўкі. Таксама на пярэдняй сценцы катла прадугледжана прамавугольнае адтуліну для плота паветра і авальныя адтуліны для ручак засланак, якія рэгулююць падачу паветра ў камеру дожига і топачныя.
  3. У задняй вонкавай сценкі катла робяць адтуліну для коміна, які размяшчаюць па цэнтры. Яго памер залежыць ад дыяметра трубы коміна. Перад пачаткам работ па зборцы катла яе набываюць ужо гатовай у зборы з засланкай.
  4. На задняй сценцы па гарызанталі на адлегласці 202 мм ад цэнтра і па вертыкалі, на адлегласці 373 мм робяць адтуліны для обратку цепланосбіта ў сістэму ацяплення. Яго памеры залежаць ад дыяметра існуючай сістэмы ацяплення.
  5. Прадугледжваюць таксама выхады для паступлення халоднай вады ў кацёл і для подвода гарачай вады ахоўнага цеплаабменніка. Дыяметр выхадаў гэтых труб 3/4 цалі. Размяшчаюць іх па гарызанталі на адлегласці 200 мм ад цэнтра. Па вертыкалі фурманак гарачай вады размяшчаюць на адлегласці 725 мм ад чыстай падлогі. Адлегласць паміж падводам халоднай і гарачай вады 255 мм. Гэтак жа па гарызанталі на адлегласці 145 мм ад цэнтра і па вертыкалі на адлегласці 990 мм выразаюць адтуліны для падачы, пры гэтым прадугледжваюць размяшчэнне патрубка для групы бяспекі.
  6. Па гарызанталі на адлегласці 198 мм ад цэнтра і па вертыкалі на адлегласці 980 мм выразаюць полдюймовое адтуліну для муфты датчыка тэрмічнага засцерагальніка. Унізе нарыхтоўкі на адлегласці 137 мм ад чыстай падлогі па цэнтры робяць адтуліну для патрубка апаражнення і пашыральнага бачка дыяметрам?.
  7. У нарыхтоўцы для верху катла робяць адтуліны для выхаду кантролера котловой контуру. Памеры стандартныя, т. К. Яго набываюць ў гатовым выглядзе да зборкі катла. Агульная вышыня катла ад чыстай падлогі да верху кантролера павінна быць 1190 мм.
  8. Выразаюць з металічнага профілю П-вобразныя ножкі для катла даўжынёй 765 мм.
  9. З металічнага ліста таўшчынёй 5 мм выразаюць вантробы катла памерамі (ш? Г? В): топачныя 468? 780? 346 мм, камеру дожига 468? 780? 256 мм, зольніка 468? 780? 250 мм. Верхнюю нарыхтоўку топачных робяць даўжэй для приваривания труб цеплаабменніка. Адпаведна прадугледжваюць месца для адтулін. Тое ж прадугледжваюць і ў ніжняй нарыхтоўцы зольніка.
  10. У ніжняй нарыхтоўцы топачнага аддзялення выразаюць прамавугольнае адтуліну для фарсункі 130? 200 мм.
  11. Трубы дыяметрам 50 мм для цеплаабменніка наразаюць даўжынёй 730 мм, колькасцю 4 шт.
  12. Наразаюць адрэзкі труб для подвода падачы, обратку, гарачай і халоднай вады. Дыяметры труб падбіраюцца ў адпаведнасці з п. 1, а даўжыня пазначана на схеме.

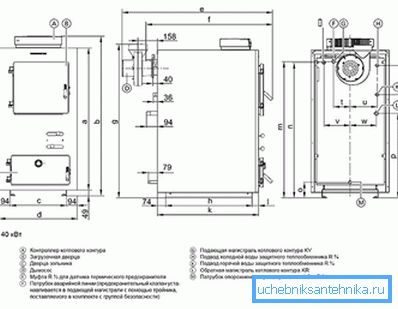

Схема пиролизного катла

Разрэзаныя па памерах дэталі пры дапамозе дуговой зваркі злучаюць у адзіную канструкцыю ў адпаведнасці са схемай.

Адтуліны для труб выразаюць лобзікам (кацёл бо збіраецца ў хатніх умовах). Мацуюць комін з засаўкай. Яго крайняя кропка павінна быць на 1289 мм выдаленая ад боку ручкі дзверцаў топачных. Ад краю варонкі дымососа да той жа ручкі павінна быць 1101 мм. Ўнутраную частку камеры згарання газу обмуровывают цэглай. Таксама ізалююць і дзверцы камеры.

топка

Калі металічныя часткі ўнутранай канструкцыі сабраны на распорках прыварваюць знешні корпус. Распоркі патрэбныя для таго, каб пазбегнуць дэфармацыі металу. Да гатоваму катла мацуюць дзверцы, аўтаматыку і ўсё, што неабходна па схеме і ў адпаведнасці з памерамі, названымі ў ёй. Ножкі катла размяшчаюць на адлегласці 41 мм ад пярэдняга вонкавага краю катла. Адлегласць паміж імі па шырыні павінна складаць 430 мм. Гатовы кацёл абгортваюць тэрмаізаляцыю і апранаюць дэкаратыўны корпус.

некаторыя нюансы

некаторыя нюансы

Калі ўсё правільна разлічана і сабрана, то дыму з трубы практычна не будзе. Ёсць яшчэ некаторыя нюансы:

  1. Памеры катла залежаць ад яго магутнасці.
  2. Топку самаробнага катла робяць трохі вышэй, чым у прамысловых катлоў.
  3. Канфігурацыю топачнага бункера лепш рабіць прамавугольнай.
  4. Для кантролю колькасці паліва і паветра неабходна зрабіць абмежавальнік. Яго вырабляюць з трубы дыяметрам 76 мм і даўжынёй ледзь больш катла. Да ніжняй частцы абмежавальніка прыварваюць дыск, які мае чатырох сантыметровы зазор са сценкамі трубы, а ў вечку катла для яго робяць адтуліну.
  5. Труба з цепланосбітам робіцца з выгібам для большай аддачы цяпла.
  6. Колькасць цепланосбіта, які паступае ў кацёл, рэгулююць вентылем, усталяваным звонку катла.

кацёл

Такім чынам, пиролизный кацёл гатовы. Можа быць, у вас ёсць асабісты вопыт у вырабе такога прылады для абагрэву дому. Што ж, будзем ўдзячныя вам за каштоўныя ўказанні, выкладзеныя ў каментарах да артыкула.

Можа быць, вам будзе цікава азнаёміцца ​​з спадарожнымі матэрыяламі нашага сайта:

  • Асаблівасці кандэнсацыйнага катла
  • Асаблівасці выбару радыятараў ацяплення
  • Як зрабіць кацельню ў прыватным доме
  • Што такое вакуумныя радыятары

відэа

Як зрабіць пиролизный кацёл 15-25 кВт? Пра гэта вы можаце даведацца, прагледзеўшы відэа:

схемы

Дзякуючы схемах, вы лепш зможаце зразумець, як працуе пиролизный кацёл і ў чым яго перавагі перад аналагамі:

Прынцып працы тыповага цвёрдапаліўнага і пиролизного катла

Прылада пиролизного катла

Сістэма адводу нагрэтых газаў

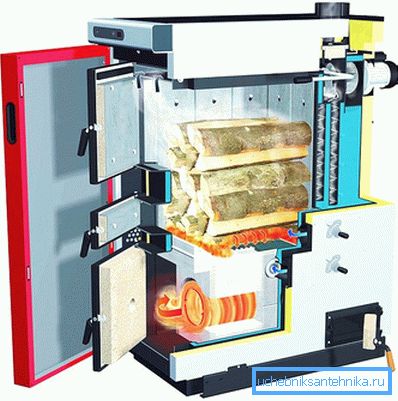

Схема працы пиролизного катла

Этапы працы катла
