Пласціністы радыятар: канструкцыя прылады, прынцып дзеяння,

Альтэрнатывай звыклым секцыйным, панэльным і трубчастым мадэлям з'яўляецца так званы пласціністы радыятар. Яго канструкцыя забяспечвае эфектыўную цеплаперадачу пры значнай даўжыні трубаправодаў, што дазваляе эфектыўна прымяняць такія вырабы не толькі ў жылых дамах, але і ў грамадскіх будынках і прамысловых аб'ектах.

У нашым артыкуле мы распавядзем пра асаблівасці пласціністых мадэляў, а таксама Ахарактарызуем іх асноўныя вартасці і недахопы.

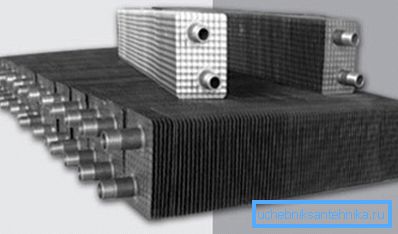

Ўстаноўка цеплаабменнікаў на трубы дазваляе істотна павысіць эфектыўнасць абагравання

апісанне вырабаў

канструкцыя прылады

Старыя пласціністыя радыятары ацяплення ў СССР выкарыстоўваліся практычна нароўні са звыклымі чыгуннымі батарэямі. Іх ўсталёўвалі ў школах, паліклініках, дзяржаўных установах - г.зн. там, дзе патрэбна было абаграваць досыць вялікі аб'ём паветра.

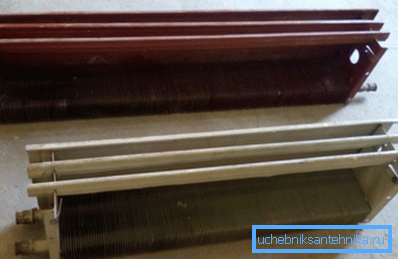

Раней такія радыятары выкарыстоўваліся паўсюдна

На сённяшні дзень канструкцыя падобных прылад была некалькі ўдасканалена (у асноўным за кошт прымянення сучасных матэрыялаў), аднак агульная схема засталася нязменнай:

  • Аснову сістэмы складае U-вобразная выгінастая трубка, па якой рухаецца цепланосбіт. На ўваходзе і на выхадзе ўсталёўваюцца краны, якія дазваляюць адсекчы радыятар ад сістэмы.

Звярніце ўвагу! Часцей за ўсё выкарыстоўваюцца простыя шаравыя вентылі, паколькі рэгуляванне паступлення цепланосбіта не патрабуецца, а вось надзейнасць патрэбна максімальная.

  • На трубку надзяваюцца цеплаабменныя пласціны. Яны могуць быць выраблены з таго ж матэрыялу, што і сама труба, ці ж могуць быць зробленыя з іншага металу.

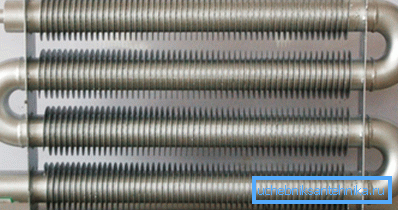

Канструкцыя з адкрытымі цеплаабменнікамі
  • Часцей за ўсё ўся гэтая сістэма збіраецца ў танкасценным металічным корпусе, асноўнай функцыяй якога з'яўляецца абарона цеплаабменнікаў ад пылу, ад драпін і апёкаў пры кантакце з абагравальнікам уберегало чалавек. Для выхаду гарачага паветра ў верхняй частцы корпуса праробліваюцца адтуліны.

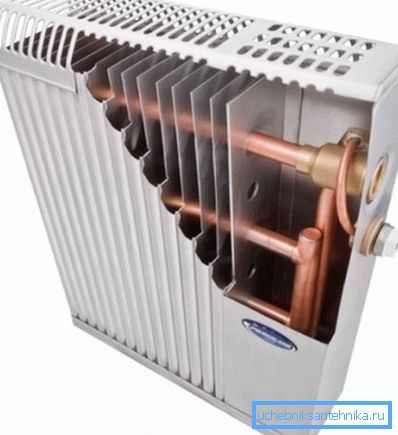

Выраб у сталёвым корпусе

прынцып дзеяння

Функцыянуе такая сістэма даволі проста:

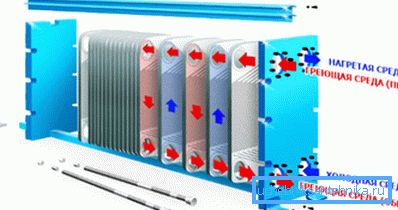

Так працуюць цеплаабменныя пласціны
  • Цепланосбіт (гарачая вада або пар з высокай тэмпературай) пад ціскам да 20 атмасфер рухаецца па трубах. Пры гэтым высокая хуткасць руху прыводзіць да таго, што пры перамяшчэнні па контуры тэмпература цепланосбіта зніжаецца нязначна.
  • Пры праходжанні праз ўчастак з цеплаабменнікамі вада аддае частку энергіі пласцінам. Тыя, у сваю чаргу, хутка награваюцца да высокай тэмпературы.

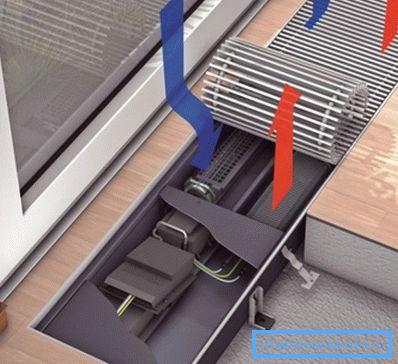

Рух цеплавых патокаў ва ўбудаванай мадэлі
  • Халоднае паветра паступае ў корпус радыятара праз адтуліны ў ніжняй часткі.
  • Значная плошча пласцін палягчае цеплааддачу, паколькі яны практычна ўсёй паверхняй кантактуюць з паветрам.
  • Пасля таго як тэмпература паветра падымаецца, ён падымаецца ўверх і выходзіць з корпуса праз адтуліны ў вечку.

Звярніце ўвагу! Ёсць і бескорпусные мадэлі, але эфектыўнасць іх функцыянавання ніжэй за кошт пэўнага працэнта цепластрат.

Працэс вертыкальнага перасоўвання паветра пры цеплаабмене адбываецца бесперапынна і называецца канвекцыяй. Самі ж ацяпляльныя прыборы часта называюць канвектарамі.

Трэба адзначыць, што не заўсёды натуральнага ўздыму паветра бывае дастаткова. У гэтым выпадку ў ніжняй частцы корпуса мантуецца вентылятар, які забяспечвае перамяшчэнне паветраных мас. З аднаго боку, цана ацяплення пры гэтым ўзрастае за кошт выкарыстання дадатковай электраэнергіі, але з іншага боку істотна павялічваецца і эфектыўнасць.

асноўныя разнавіднасці

На сённяшні дзень рынак прапануе некалькі разнавіднасцяў батарэй пласціністага тыпу.

Іх можна ўмоўна падзяліць па шэрагу прыкмет:

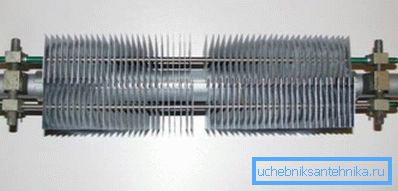

Фота сталёвы мадэлі
Прыкмета, па якім вядзецца класіфікацыя разнавіднасці
матэрыял Менавіта матэрыял вызначае, наколькі эфектыўна прылада будзе перадаваць цяпло:
  • Сталёвыя - самыя распаўсюджаныя, і пры гэтым самыя даступныя па цане. Адрозніваюцца прастатой канструкцыі, надзейнасцю і даўгавечнасцю, але пры гэтым валодаюць не самай лепшай цеплааддачай.
  • Медныя - куды больш рэдкія і дарагія. Медзь практычна не падвяргаецца карозіі, добра пераносіць гідраўлічныя ўздзеяння, адрозніваецца высокай цеплаправоднасцю. Акрамя таго, вырабы з медзі вельмі прывабна выглядаюць, таму спецыялісты раяць ўсталёўваць іх у перфараваных карпусах або за рашэцістымі экранамі.
  • Біметалічныя - ўключаюць у сябе сталёвыя ці медныя трубы і алюмініевыя цеплаабменнікі. За кошт выкарыстання алюмінія дасягаецца павышэнне цеплааддачы у сталёвых мадэляў, і памяншэнне сабекошту вырабаў на аснове медных контураў.
Лік труб у кажусе
  • Однотрубные - прадстаўляюць сабой «пакет» з адной трубы і аднаго камплекта цеплаабменных пласцін.
  • Многотрубные - камплектуюцца калектарам, які размяркоўвае цепланосбіт па некалькіх контурах.
тып падлучэння
  • Бакавое далучэнне - пры мантажы сваімі рукамі нам давядзецца выкарыстоўваць спецыяльныя фітынгі, якія дазваляюць падключыць трубы да штуцараў, усталяваным на бакавой паверхні.
  • Ніжняе далучэнне - штуцеры размяшчаюцца на ніжняй плоскасці, што палягчае працэс стыкоўкі з трубавай разводкай.
спосаб мантажу
  • Навясныя - ўсталёўваюцца на сцяну. Інструкцыя рэкамендуе выкарыстоўваць спецыяльны крапеж, які дазваляе зафіксаваць цеплаабменнікі на пэўным адлегласці ад апорнай паверхні.
  • Ўбудавальныя - часцей за ўсё ўсталёўваюцца ў нішу ў падлозе. Корпус размяшчаецца альбо непасрэдна на перакрыцці, альбо на спецыяльнай цеплаізаляцыйнай падстаўцы.
Камбінацыя медных трубак і алюмініевых пласцін

Перавагі і недахопы

Запатрабаванасць пласціністых радыятараў на ранке абагравальнікаў для камерцыйнай і грамадскай нерухомасці тлумачыцца іх аб'ектыўнымі вартасцямі:

  • Па-першае, высокая хуткасць руху цепланосбіта дазваляе пракладаць доўгія контуры з мінімальнымі стратамі энергіі.
  • Па-другое, адсутнасць ўнутраных стыкаў робіць сістэму выключна надзейнай: правільна змантаваны контур без працёкаў і парываў павінен вытрымліваць опрессовочное ціск да 40 атмасфер.

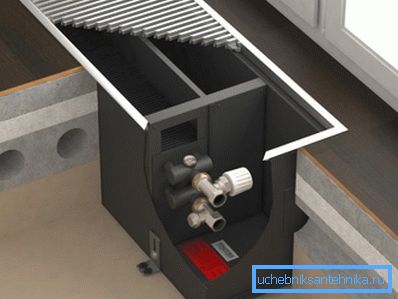

Ўстаноўка пласціністага канвектару ў падлозе
  • Па-трэцяе, несумнеўным плюсам з'яўляецца нізкі кошт вырабаў і камплектуючых да іх, абумоўленая прастатой канструкцыі. Гэта тычыцца, перш за ўсё, тэрмарэгулятараў, якія функцыянуюць па прынцыпе дазавання патоку цепланосбіта.

Вядома, ёсць і недахопы:

  • З аднаго боку, знешні выгляд радыятараў пакідае жадаць лепшага, паколькі коробчатые корпуса не адрозніваюцца арыгінальнасцю дызайну.
  • З другога боку, калі зняць корпус, то рэбры цеплаабменнікаў будуць кідацца пылам, што істотна знізіць эфектыўнасць абагравання.

Савет! Нават закрытую батарэю трэба перыядычна чысціць з дапамогай пыласоса, выдаляючы забруджвання з выхадных адтулін у верхняй частцы корпуса.

заключэнне

Пласціністы стальной радыятар - гэта досыць простая, але пры гэтым эфектыўная канструкцыя. Выкарыстоўваць яе варта не ўсюды, але там, дзе трэба хутка і эфектыўна абагрэць вялікую плошчу, яна сапраўды апынецца дарэчнай. Больш падрабязна вывучыць асаблівасці такіх батарэй вы зможаце, калі надасце час прагляду відэа ў гэтым артыкуле.
