Помпы ацяплення для дома: прызначэнне, прылада, крытэры

Помпа ацяплення для дома - гэта абавязковы агрэгат для сістэм з прымусовай цыркуляцыяй цепланосбіта. Большасць сучасных схем пабудаваныя менавіта па прымусовым прынцыпе, таму пытанне выбару цыркуляцыйнага прылады вельмі важны. Мы раскажам пра найважнейшыя уласцівасцях і крытэрах выбару помпы для ацяплення.

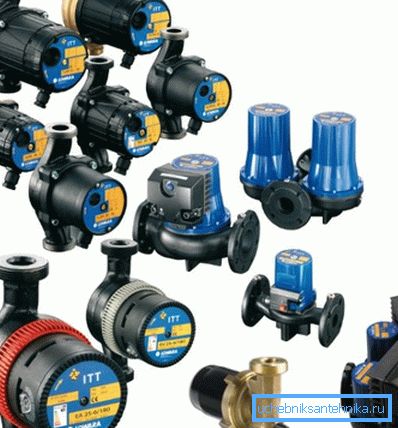

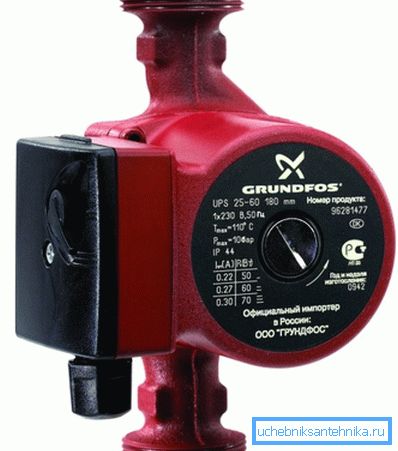

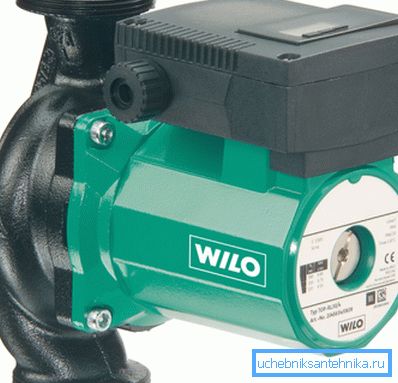

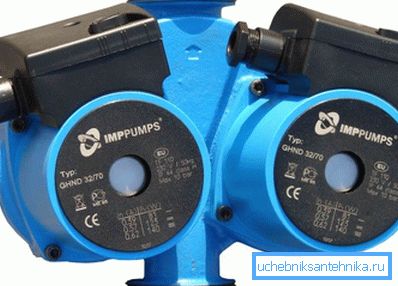

Цыркуляцыйны помпа ацяплення

прызначэнне

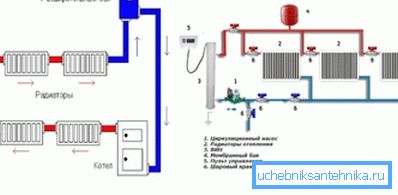

Існуе два тыпу арганізацыі руху цепланосбіта ў сістэмах ацяплення:

• натуральная;
• і прымусовае цыркуляцыя.

Натуральная цыркуляцыя магчымая ў невялікіх простых схемах разводкі, аднак працяглыя і разгалінаваныя трубаправоды патрабуюць прымусовага руху вадкасці.

Раней ўжывалася ацяпленне прыватнага дома без помпы, так як агрэгаты былі ў дэфіцыце і каштавалі дастаткова дорага. Акрамя таго, далёка не ўсе населеныя пункты былі электрыфікаваныя, а праца рухавіка помпы ажыццяўляецца за кошт электрычнай энергіі.

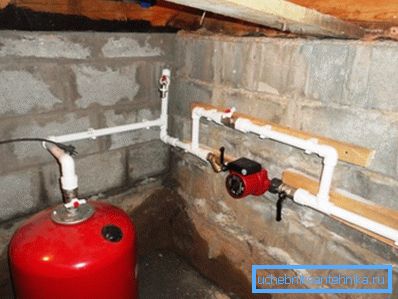

Аднак цяпер нават невялікія сістэмы імкнуцца рабіць з прымусовай цыркуляцыяй, так як пры гэтым узрастае эфектыўнасць цеплааддачы, павышаецца ККД ацяплення, а расход газу на падагрэў цепланосбіта, адпаведна, падае. Эканомія паліва ў схемах з прымусовай цыркуляцыяй можа складаць да 30% у параўнанні з натуральным рухам вады за кошт канвекцыйнага перамяшчэння слаёў рознай тэмпературы.

Звярніце ўвагу! Цыркуляцыйны помпа неабходны для арганізацыі прымусовага руху цепланосбіта за кошт працы помпы з электрычным рухавіком.

У многоконтурных схемах з Калектарнай-прамянёвай разводкай, будынках з некалькімі паверхамі і значнымі плошчамі абагрэву нармальная натуральная цыркуляцыя ў сістэме ацяплення немагчымая з-за вялікай гідраўлічнага супраціву, які ўзнікае ў трубаправодзе. Для пераадолення гэтага супраціву патрэбна цыркуляцыйная помпа.

Прылада і прынцып дзеяння

Давайце разбярэмся, як уладкованы насос для ацяплення дома. Для нагляднасці скарыстаемся схемай асноўных дэталяў прылады:

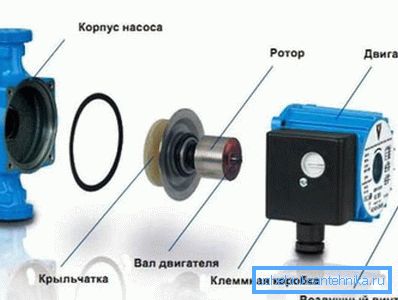

Такім чынам, у склад агрэгата ўваходзяць такія вузлы:

• Корпус помпы, выкананы з чыгуну або нержавеючай сталі. Тут адбываецца захоп патоку вады верціцца крыльчаткой і перакачка яе ў зададзеным кірунку;
• Корпус матора з абмоткамі статара. У абмотках наводзіцца верціцца магнітнае поле, якое прымушае ротар рухацца;

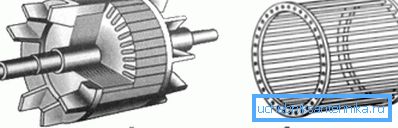

• Ротар рухавіка з каротказамкнутай абмоткай «вавёрчыных клетка», у якой поле статара наводзіць ток, які ўзаемадзейнічае з які верціцца полем якара (асінхронны прынцып працы);
• Вал рухавіка з керамічнымі падшыпнікамі, які перадае крутоўны момант крыльчатка;
• Крыльчатка, якая круціцца на вале і захоплівае вадкасць, ажыццяўляючы яе перапампоўку;
• Паміж крыльчаткой і ротарам знаходзіцца ахоўная ўтулка, якая не дазваляе вадзе пранікаць унутр матора;
• Клеммная каробка з блокам кіравання, перамыкачом хуткасцяў або частотным пераўтваральнікам;
• Паветраны шруба для выдалення лішняга паветра.

Прынцып дзеяння такой машыны выглядае наступным чынам: пераменны ток паступае на абмотку статара і стварае ў ёй пульсавалае (якое верціцца) магнітнае поле з частатой кручэння 3600 аб / мін пры адной пары абмотак. Сілавыя лініі поля перасякаюць нерухомы ротар і наводзяць ў яго абмотцы ток, які стварае поле ротара.

Верціцца поле статара захоплівае (прыцягвае) ​​ротар і прымушае яго круціцца разам з ім. Вал жорстка злучаны з ротарам, а таму таксама круціцца, перадаючы высілак размешчанай на ім крыльчатка, якая перапампоўвае вадкасць, якая знаходзіцца ў корпусе помпы і стварае цыркуляцыю ў сістэме.

Звярніце ўвагу! Для нармальнай працы агрэгата помпа павінна быць запоўненая вадой, інакш захопу вадкасці не адбудзецца, і крыльчатка будзе круціцца на халастым ходу.

Блок кіравання дазваляе рэгуляваць хуткасць кручэння вала за кошт пераключэння клем (даданне або скарачэнне ліку пар абмотак якара) або шляхам пераўтварэння частоты сілкавальнай пераменнага току.

крытэры выбару

Каб абраць падыходнае прылада, неабходна ведаць такія параметры:

1. Напор, які павінен забяспечыць помпа. Роўны велічыні сумарнага гідраўлічнага супраціву трубаправода, вымяраецца ў метрах вадзянога слупа;
2. прадукцыйнасць агрэгата. Роўная выдатку цепланосбіта ў сістэме, які вылічаецца шляхам разлікаў;

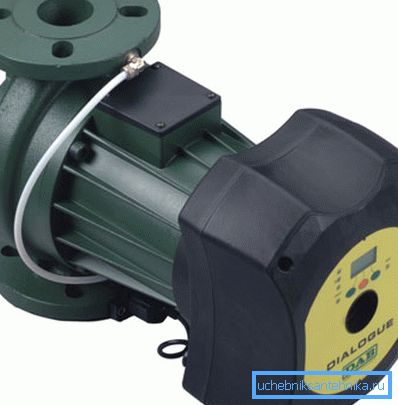

3. Далучальныя памеры. Пазначаны на корпусе рухавіка, часцей сустракаюцца двух тыпаў - 25 і 32 мм або 1 і 1.25 цалі адпаведна;
4. Мантажныя або габарытныя памеры вырабы. Іх варта ўлічваць для таго, каб ваш агрэгат змясціўся ў трубаправодзе.

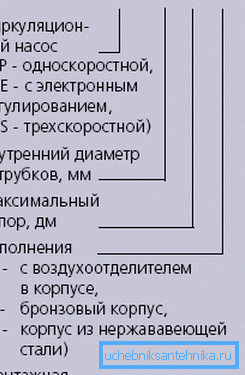

Звярніце ўвагу! Калі вы паглядзіце на маркіроўку корпуса, то ўбачыце там лікавае стаўленне, напрыклад, 32/70. Першае чысло пазначае далучальных памер у міліметрах, а другое - напор у дэцыметрах, то ёсць 70 - гэта 7 метраў вадзянога слупа.

Напор у сістэме можна вылічыць дастаткова проста па формуле

H = F * з, дзе:

• H - напор у метрах вадзянога слупа;
• F - паверхавасць будынка з склепам уключна;
• c- асераднёны каэфіцыент, роўны велічыні гідраўлічных страт на адным паверсе будынка. Згодна з БНіП роўны 0.7 - 1.1 м для двухтрубной сістэм і 1.16 - 1.85 м для Калектарнай-прамянёвых.

Для трубаправода прыватнага дома варта браць максімальныя значэння каэфіцыента.

Прадукцыйнасць разлічваюць па спрошчанай схеме або на падставе расходна-напорнай характарыстыкі. Спрошчаная формула для разліку:

Q = W / 1.163 * 20 = 0.043 * W, дзе:

• Q - прадукцыйнасць;
• W - колькасць цеплавой энергіі, неабходнай на абаграванне памяшкання.

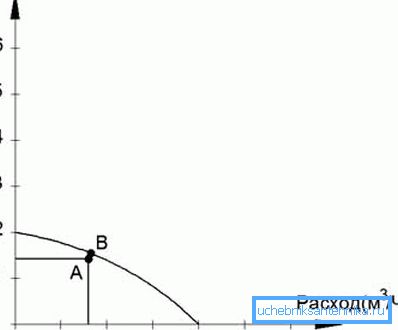

Ведаючы напор і прадукцыйнасць, можна вызначыць працоўную кропку помпы, адклаўшы значэнне напору на вертыкальнай восі графіка, а значэнне расходу - на гарызантальнай. Затым па каталогу можна падабраць прылада, рабочая кропка якога знаходзіцца максімальна блізка да пэўнай намі кропцы:

мантажныя работы

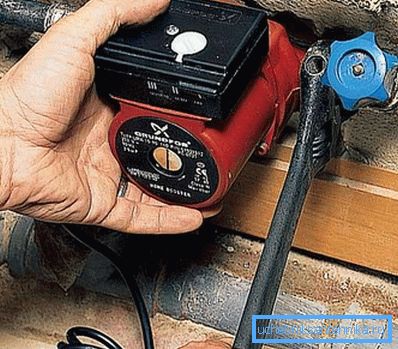

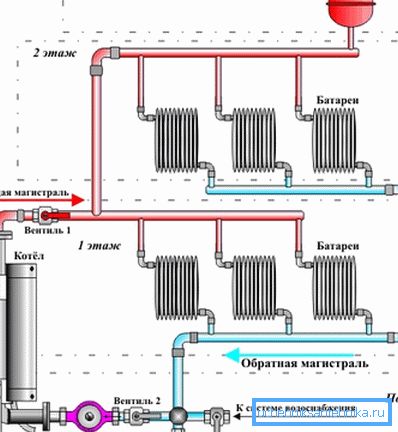

Інструкцыя па ўсталёўцы помпы сваімі рукамі досыць простая. Яна ўсталёўваецца на адваротным трубе недалёка ад катла, бо ў гэтым участку контуру найменшая тэмпература цепланосбіта.

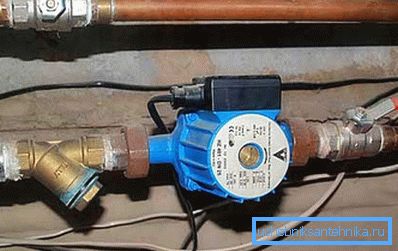

Перад уваходам вырабы ўразаюць фільтр грубай ачысткі вады, а перад фільтрам і пасля выхаду помпы усталёўваюць шаравыя краны для таго, каб можна было зняць прылада для замены або рамонту без зліву вады.

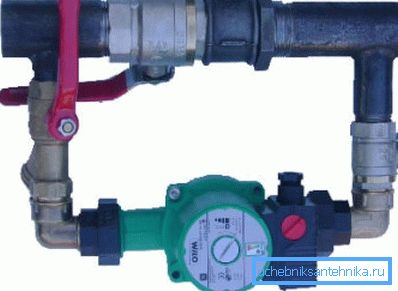

Часта агрэгат усталёўваюць праз байпас, а абыходны ўчастак трубы перакрываюць кранам. У выпадку паломкі помпы можна адкрыць абводнай кран для натуральнай цыркуляцыі вадкасці.

Звярніце ўвагу! Пасля ўстаноўкі цыркуляцыйнай машыны варта вырабіць выпрабавальную апрасоўку ацяпляльнай сістэмы дома з дапамогай спецыяльнага прэса.

выснову

Помпа для цыркуляцыі - неабходны элемент сучасных сістэм ацяплення прыватных дамоў і буйных аб'ектаў. Выбар і ўстаноўка агрэгата вырабляецца па інструкцыі, апісанай вышэй. Відэа дапаможа вам правільна выбраць і ўсталяваць выраб.
