Помпы для ацяплення: як абраць электраабсталяванне для

У сучасным будаўніцтве ўсё большую папулярнасць набіраюць схемы абагрэву з прымусовай цыркуляцыяй цепланосбіта. Адным з асноўных элементаў гэтай інжынернай сеткі з'яўляецца насос для отопления.Если вы вырашылі сканструяваць такую ​​кліматычную сістэму сваімі рукамі, але не ведаеце, якое абсталяванне аддаць перавагу, дзе ставіць электрапомпа і як разлічыць яго магутнасць, рэкамендуем азнаёміцца ​​з матэрыялам, выкладзеным ніжэй.

Прынцып працы прылады

Адказваючы на ​​пытанне, ці патрэбны вам насос для сістэмы отопления- з мэтай арганізацыі пастаяннага току цепланосбіта або для падсілкоўвання гравітацыйнай кліматычную сеткі - неабходна ўлічваць мноства фактараў.

Адным з галоўных з'яўляецца ацяпляны плошчу і колькасць паверхаў дома. Калі гаворка ідзе пра невялікую дачкА - досыць натуральнай цыркуляцыі. Але калі ваша домабудаванне налічвае больш за 200 кв. метраў агульнай плошчы альбо мае тры і больш паверха - помпа ацяплення проста неабходны.

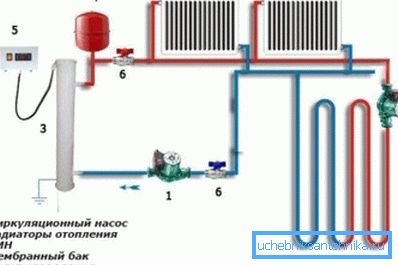

Ціск цепланосбіта ў гравітацыйнай сістэме не перавышае 0,6 мпа, чаго відавочна недастаткова, каб забяспечыць якасны абаграванне усяго дома. Усталяваны ж насос для сістэмы ацяплення дазваляе арганізаваць эфектыўнае размеркаванне разагрэтай вады ці антыфрызу па ўсіх радыятарам ацяплення, як бы далёка ад катла яны ні знаходзіліся.

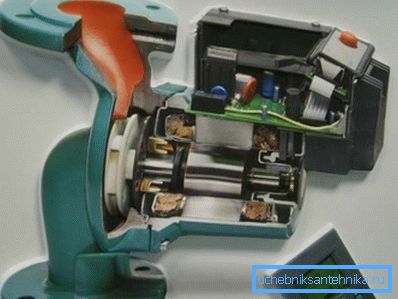

Па прынцыпе працы бытавыя і прамысловыя цыркуляцыйныя помпы для кліматычных сетак падобныя на дренажные ўстаноўкі.

Яны складаюцца з наступных элементаў:

• корпуса - як правіла, ён выкананы з нержавеючай сталі, каб пазбегнуць карозіі;
• ротара - ён часта вырабляецца з керамікі па тых жа прычынах;
• вала - на яго надзета кола з лопасцямі, якое і забяспечвае ток вады ці іншай вадкасці ў трубах.

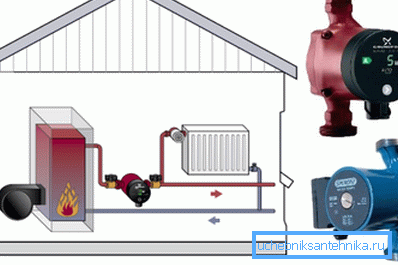

Крутоўны момант ротара паведамляе электрарухавік. Лапаткі забіраюць вадкасць, якая падаецца праз уваходны патрубок, і нагнятаюць яе ў выходную адтуліну. Так можна пераадолець гідраўлічны супраціў, якое ўзнікае на складаных участках труб, і забяспечыць падачу цепланосбіта ва ўсе элементы ацяпляльнай сістэмы.

перавагі абсталявання

У сучасных спецыялізаваных крамах прадаюцца розныя помпы для сістэм ацяплення. Іх адрознівае адзін ад аднаго цана, працоўнае напружанне (220 або 12 Вольт) і іншыя тэхнічныя характарыстыкі.

Аднак незалежна ад разнавіднасці, мадэлі і мадыфікацыі, апал з помпай мае мноства пераваг. Найбольш важныя асаблівасці такіх канструкцый выкладзены ў табліцы.

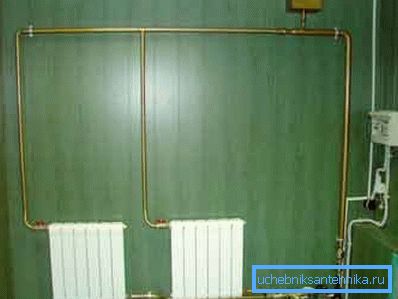

Нават калі вы конструируете гравітацыйную сістэму ацяплення, можна ўсталяваць дадатковы ацяпляльны насос, які павялічыць прадукцыйнасць сеткі ў выпадку неабходнасці (напрыклад, пры занадта халоднай тэмпературы паветра на вуліцы).

Звярніце ўвагу! Сістэмы абагравання з цыркуляцыйнай помпай з'яўляюцца энергазалежнасці. Гэта значыць, яны будуць працаваць толькі ў тым выпадку, калі да дому падаецца электрычнасць. Каб не змерзнуць у выпадку абрываў правадоў або перабояў з падачай электраэнергіі, рэкамендуецца ўсталяваць акумулятарны КБС для помпы ацяплення, які дазволіць апошняму функцыянаваць некаторы час. Калі ў вашым населеным пункце часта здараюцца адключэння электрычнасці, выбавіць дызель-генератар. Такая помпавая станцыя для ацяплення будзе цалкам аўтаномнай.

разнавіднасці помпаў

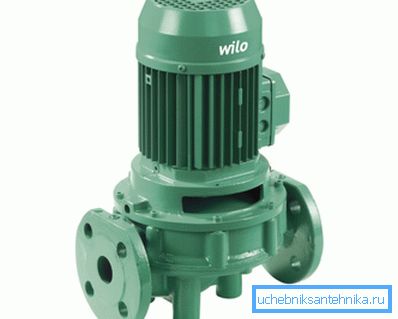

Абсталяванне «сухога» тыпу

Як вынікае з назвы, асаблівасць такіх помпаў у тым, што ротар, перапампоўваюць вадкасць, не ўступае ў кантакт з ёй. Працоўны орган агрэгата аддзелены ад электрычнай часткі адмысловымі ушчыльняльнымі пракладкамі, якія старанна паліруюцца і падганяюцца, каб выключыць ўзнікненне працёкаў.

Сухі помпа на ацяпленне мае вельмі вялікую прадукцыйнасць, але з-за наяўнасці ўшчыльняльнікаў выдае моцны шум падчас працы.

Падчас яго эксплуатацыі неабходна таксама прымаць пад увагу наступныя асаблівасці:

1. Сухі помпа можа ўсталёўвацца толькі ў асобным памяшканні - кацельні. Інакш вібрацыя і шум зробіць некамфортным знаходжанне людзей у пакоі, дзе ён змантаваны.
2. Падчас працы ротар стварае паветраныя завіхрэнні вакол кашулі помпы. Яны падымаюць пыл, якая можа патрапіць унутр прылады і парушыць герметычнасць ўшчыльняючымі кольцаў.

Каб пазбегнуць гэтага, неабходна падтрымліваць чысціню ў кацельні і набываць мадэлі помпаў са спецыяльнай гідраўлічнай праслойкай - плёнкай вады паміж ўшчыльняльнікамі, якая ўлоўлівае часціцы пылу і не дапускае іх да ротара.

Ацяпляльныя помпы сухога тыпу дзеляцца на некалькі відаў:

• вертыкальныя - у гэтай разнавіднасці абсталявання вал электрарухавіка размяшчаецца вертыкальна (такія агрэгаты выкарыстоўваюцца ў выпадках, калі неабходна перапампоўваць вялікі аб'ём цепланосбіта);
• кансольныя - патрубок, які падае ваду, размяшчаецца на вонкавым боку «слімакі», а выходную адтуліну - на дыяметральна процілеглым тарцы корпуса;
• блокавыя - вада ў помпу паступае па кірунку яго восі, а выводзіцца радыяльна.

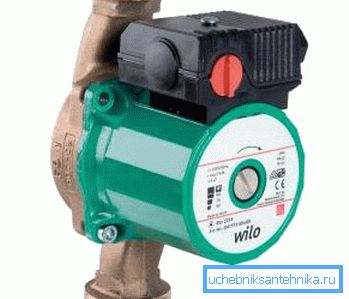

Абсталяванне «мокрага» тыпу

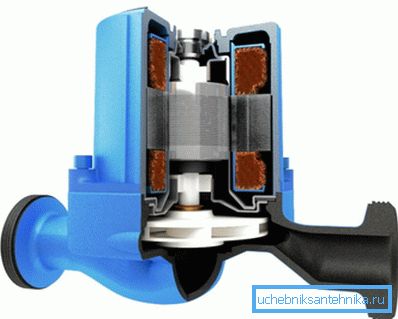

Асаблівасць гэтага тыпу помпы складаецца ў тым, што ротар і лапаткі абмываюцца цепланосбітам, які перапампоўваецца па сістэме. Пры гэтым сам электрарухавік аддзелены ад працоўнага органа спецыяльным шклянкай, запоўненым змазкай, якая не дае вадзе або антыфрызу заліць электрычную частка прыбора.

«Мокры» помпу ў сістэму ацяплення усталёўваецца ў тым выпадку, калі працягласць трубаправодаў і колькасць радыятараў ацяплення невяліка. Ён падыходзіць для невялікіх дамоў, дач і гарадскіх кватэр.

Нягледзячы на ​​невялікую магутнасць, апісваны агрэгат мае мноства іншых пераваг:

• працуе практычна бясшумна;
• не патрабуе складанага тэхнічнага абслугоўвання;
• просты ў рамонце;
• з яго дапамогай лёгка мяняць параметры працы ацяпляльнай сеткі.

Самы важны недахоп - маленькі каэфіцыент карыснага дзеяння. Гэта складна з тым, што канструктыўна немагчыма павялічыць абароты ротара і адначасова забяспечыць належны ўзровень герметызацыі шклянкі.

Савет! Якія б помпы на ацяпленне вы ні ўсталёўвалі ў сябе дома, паклапаціцеся пра тое, каб у іх мелася электронная схема кіравання рабочымі рэжымамі. Так вы зможаце аб'яднаць усе кліматычнае абсталяванне ў адзіную сетку і кіраваць ім з адной панэлі кіравання. Гэта дазваляе не толькі дасягнуць найбольш камфортных умоў у доме, але і значна эканоміць на аплаце энерганосьбітаў.

Выбар помпавага абсталявання

Разлік тэхнічных параметраў

Выбіраць канкрэтную разнавіднасць і магутнасць помпы для ацяпляльнай сістэмы неабходна з улікам яе тэхнічных характарыстык і асаблівасцяў.

Перш за ўсё, трэба ведаць, якая колькасць цеплавой энергіі неабходна, каб забяспечыць камфорт насельнікам хаты ў халодную пару года.

Пры гэтым звычайна ўлічваюцца наступныя фактары:

• пераважныя кліматычныя ўмовы ў мясцовасці, дзе размешчана будынак;
• матэрыял, з якога выраблены розныя канструктыўныя элементы будынка;
• наяўнасць ўцяплення і выкарыстоўваюцца для гэтага матэрыялы;
• тып і прадукцыйнасць вентыляцыйнай сістэмы жылля.

Вынікам разлікаў, звычайна праводзяцца спецыялістамі-цеплатэхніка, з'яўляецца велічыня, якая характарызуе аб'ём цепланосбіта, які павінен цыркуляваць па трубах і радыятарам ацяплення. Вымяраецца ў кубічных метрах вады ў гадзіну.

Таксама варта разлічыць напорныя характарыстыкі. Гэта значыць, чаму раўняецца велічыня гідраўлічнага супраціву ўсіх труб і абсталявання, устаноўленых у інжынернай сеткі. Як правіла, для сярэдняй па працягласці сістэмы гэты паказчык складае ад 2 да 4 метраў вадзянога слупа.

Яшчэ адным важным фактарам, якія ўплываюць на выбар электраабсталявання, з'яўляецца прадукцыйнасць ацяпляльнага катла. Тут трэба вызначыць залежнасць магутнасці абсталявання ад хуткасці патоку вады і рознасці яе тэмператур у які выведзе і які падае патрубках.

У любым выпадку мэтазгодна аддаваць перавагу рэгулюем помпам. Так вы зможаце ўручную або з дапамогай электронных прылад змяняць магутнасць і прадукцыйнасць помпы ў залежнасці ад знешніх умоў і нагрузкі.

карысныя опцыі

Большая частка помпаў розных вытворцаў падобная паміж сабой па канструкцыі і тэхнічных параметрах. Надзейнасць таксама звычайна на вышыні. Таму для таго, каб нейкім чынам вылучыць сваю прадукцыю сярод мадэляў канкурэнтаў, вядомыя брэнды абсталёўваюць абсталяванне рознымі дадатковымі прыладамі, якія павышаюць камфорт і эрганамічнасць іх выкарыстання.

Разгледзім найбольш распаўсюджаныя:

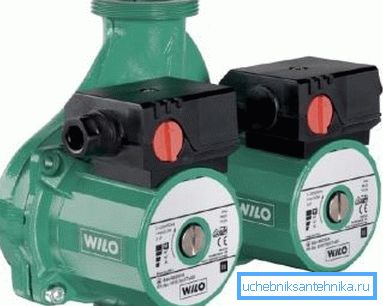

1. Здвоенае помпавае абсталяванне.Такія прылады прымяняюцца для ацяплення вялікіх па плошчы жылых дамоў ці памяшканняў камерцыйнага прызначэння. Яны могуць перапампоўваць значны аб'ём вадкасці. Акрамя таго, у выпадку паломкі аднаго электрарухавіка сістэма захавае сваю працаздольнасць, выкарыстоўваючы другі помпу ў звязцы.


2. Прылады, абсталяваныя таймерам і тэрмастатам. Такія агрэгаты ўсталёўваюцца ў ацяпляльныя сеткі, якія маюць бойлеры ўскоснага нагрэву. У гэтым выпадку прадукцыйнасць помпы (колькасць абаротаў) змяняецца ў залежнасці ад тэмпературы які паступае цепланосбіта. Чым ён гарачае, тым павольней адбываецца цыркуляцыя. Таймер дазваляе выключаць помпу ў той час, калі ён выкарыстоўвацца не павінен (напрыклад, ноччу або ў працоўны час).

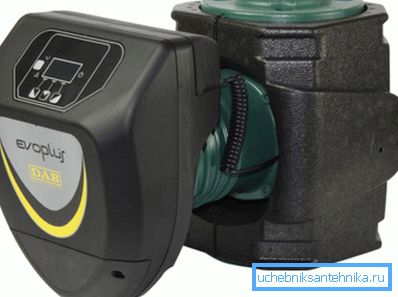

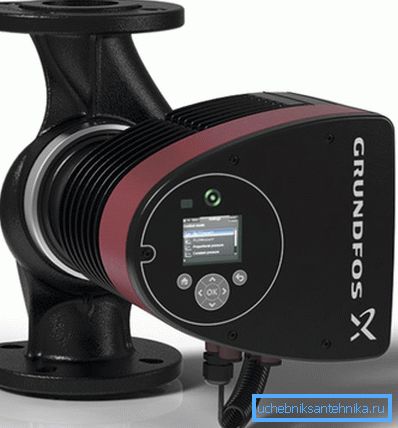

3. Абсталяванне з частотным пераўтваральнікам. Мантуецца толькі ў складаныя ацяпляльныя сістэмы, дзе расход цепланосбіта ў розных элементах сеткі неаднолькавы.

Такія помпы могуць самастойна мяняць абароты рухавіка ў залежнасці ад каманд з кантролера кіравання. У выпадку адмовы электронікі пераключэнне рэжымаў ажыццяўляецца ўручную.

Парадак самастойнай ўстаноўкі

Мантаж помпы для сістэмы абагравання -ответственный і складаны працэс, аднак, калі вы адчуваеце упэўненасць у сваіх сілах і размяшчаеце адпаведнымі ведамі, ніхто не замінае выканаць працу самастойна.

Для пачатку варта пераканацца ў тым, што ў вас ёсць наступныя прылады і матэрыялы:

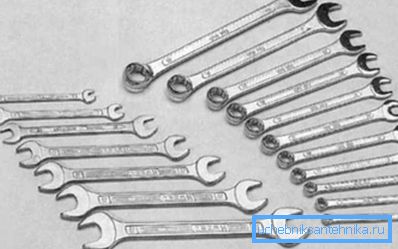

• набор ражковых ключоў рознага памеру (ці два інструменты з змяняецца адлегласцю паміж рожкамі);

• байпас - спецыяльная труба, з дапамогай якой мантуецца абводнай трубаправод, які дазваляе рамантаваць і замяняць помпа без зліву цепланосбіта і прыпынкі кліматычнай сістэмы;
• фільтры - абараняюць дарагое абсталяванне ад пашкоджанні цвёрдымі часціцамі, якія часам сустракаюцца ў цепланосбіта;

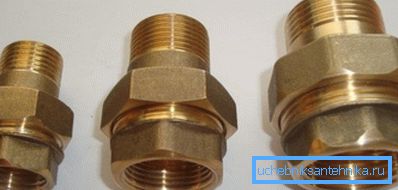

• сгоны- «амерыканкі» - для злучэння палімерных трубаправодаў з ўваходзяць і што выводзіць патрубкамі помпы;

• зваротны клапан - перашкаджае зваротнаму выкіду вадкасці ў які падае трубаправод.

Сам працэс ўстаноўкі складаецца з наступных этапаў:

1. Неабходна набыць помпа, магутнасць якога адпавядае тэхнічным характарыстыкам мантаванай ацяпляльнай сістэмы. Найлепшым выбарам для бытавых сістэм ацяплення будуць Троххуткасныя цэнтрабежныя помпы, якія мала шумяць падчас працы, але здольныя перапампоўваць досыць вялікія аб'ёмы цепланосбіта.

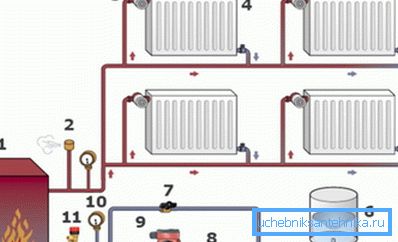

2. Ўстаноўку варта праводзіць на адрэзак трубаправода, які транспартуе ужо халодны цепланосбіт да ацяпляльнага катла (так званая обратку). Тут тэмпература вады ніжэй, чым адразу пасля выхаду з катла, таму помпа праслужыць вам даўжэй.

Звярніце ўвагу! У сістэмах з прымусовай цыркуляцыяй цепланосбіта пашыральны ёмістасць - мембраннага тыпу - таксама падключаецца да адваротнага трубаправодзе, а не да цэнтральнага стаяку, як у гравітацыйных схемах.

1. Перад мантажом не забудзьцеся адключыць бытавой ацяпляльны кацёл дома і перакрыць запорную арматуру на яго ўваходзіць і выпускным патрубках. Пасля гэтага вырабляецца ўстаноўка помпы. Злучаць яго з трубамі трэба з дапамогай сгонов- «амерыканак». Памятаеце, што вал электрарухавіка неабходна арыентаваць строга гарызантальна (за выключэннем вертыкальных разнавіднасцяў помпаў). Інакш падшыпнікі будуць падвяргацца павышанай нагрузкі, у выніку чаго помпа хутка выйдзе з ладу. Каб пазбегнуць працёкаў, замест класічных гумовых пракладак рэкамендуецца выкарыстоўваць Паронно - гарачатрывалыя пракладкі з каучуку з даданнем азбесту.
2. Калі выкарыстоўваецца сістэма ацяплення з закрытай цыркуляцыяй, у пазбяганне зваротнага выкіду вадкасці ў які падае трубаправод трэба ўсталяваць зваротны клапан.

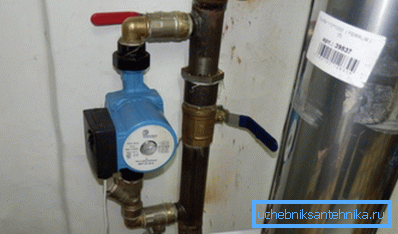

3. Помпа варта падключаць праз адпаведную запорную арматуру. У гэтым выпадку вы лёгка перакрые ток вадкасці пры неабходнасці рамонту або замены электраабсталявання. Каб не перарываць працу за кліматычную сеткі, рэкамендуецца ўсталяваць байпас - абводнай ўчастак трубы (таксама з кранам), па якім будзе перацякаць вадкасць у той час, калі помпа будзе зняты.

выснову

Азнаёміўшыся з выкладзеным вышэй матэрыялам, для вас не складзе працы падабраць і ўсталяваць прыдатны насос для сістэмы ацяплення.

Але эфектыўнасць работы кліматычнага абсталявання залежыць і ад іншых яе элементаў:

• катла,
• радыятараў,
• труб,
• пашыральнага бака для сістэмы ацяплення,
• датчыкаў і гэтак далей.

Больш падрабязна пра гэта вы можаце даведацца з відэа, размешчанага ў гэтым артыкуле.
