Праект ацяплення двухпавярховага дома: разлік і выбар

Якім можа быць ацяпленне ў 2-павярховым доме? Як развесці цепланосбіт, якія ацяпляльныя прыборы выкарыстоўваць? Як палічыць цеплавую магутнасць катла, і які кацёл варта аддаць перавагу? Артыкул не прэтэндуе на ісціну ў апошняй інстанцыі: яна толькі выкладзе пункт гледжання аўтара на гэтыя праблемы.

разлікі

Як разлічваецца схема вадзянога ацяплення прыватнага 2-павярховага дома?

• У якасці базавага значэння цеплавой магутнасці бяруцца 60 ват цяпла на кубаметр аб'ёму.
• На кожнае акно ў знешняй сцяне дадаецца 100 ват цяпла, на кожную дзверы - 200.
• У залежнасці ад кліматычнай зоны выбіраецца рэгіянальны каэфіцыент:

Так, ацяпленне 2-павярховага дома з плошчай паверха 70 метраў, вышынёй столяў 3 метра, 8 вокнамі і 3 дзвярыма, размешчанага ў Севастопалі, можна разлічыць так:

1. Аб'ём памяшкання роўны (70 * 3) * 2 = 420 м3.
2. Базавая цеплавая магутнасць роўная 420 * 60 = 25200 ват.
3. Вокны і дзверы унясуць свае карэктывы: 25200+ (8 * 100) + (3 * 200) = 26600 ват.
4. Цёплы клімат Крыма паменшыць патрабаванні да магутнасці: 26600 * 0,7 = 18620 ват.

Аналагічна разлічваецца магутнасць радыятараў для асобных пакояў.

Нюанс: не забудзьцеся пра плошчу памяшканняў без ацяпляльных прыбораў. Калі пярэдні пакой выграваецца за кошт батарэй ў сумежнай пакоі, гэтая батарэя павінна падбірацца па агульным аб'ёме абодвух памяшканняў.

Як пералічыць кілаваты ў колькасць секцый батарэі? Дастаткова падзяліць разліковую магутнасць прыбора на магутнасць адной секцыі, якая заўсёды паказваецца ў суправаджальнай дакументацыі. У яе адсутнасць можна арыентавацца на наступныя значэнні:

разводка

Якой павінна быць схема ацяплення 2 х павярховага дома - разводкі цепланосбіта і падключэння ацяпляльных прыбораў? Вось два найбольш простых і даступных рашэнні.

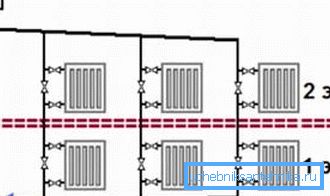

Стоячная з верхнім разліву

Цепланосбіт падымаецца ад катла ў разліў падачы, размешчаны на гарышчы, і вяртаецца ў зваротны трубаправод праз стаякі з ацяпляльнымі прыборамі. Схема прывабная, сярод іншага, тым, што дазваляе арганізаваць ацяпленне 2х павярховага дома з натуральнай цыркуляцыяй: пры плошчы паверха да 50 м2 яна будзе стабільна працаваць без цыркуляцыйнага помпы.

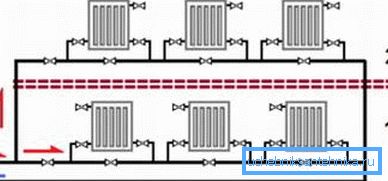

Двайная Ленінградка

Яшчэ прасцей і адмоваўстойлівасці Ленінградка, або сістэма барачнага тыпу. У агульным выпадку яна ўяўляе сабой кальцо паміж якія падаюць і зваротным патрубкамі катла, паралельна якому падключаюцца радыятары сістэмы ацяплення.

У дачыненні да нашай сітуацыі схема ацяплення 2-павярховага дома будзе ўключаць два кольца. Тры лішніх метра працягласці разліву на другім паверсе не зменяць тэмпературы радыятараў калі-небудзь істотна; зрэшты, пры жаданні можна заклапаціцца Балансаваннем кольцаў, усталяваўшы размыкать ніжняе кольца дросель.

падключэнне радыятараў

Радыятары невялікай даўжыні (да 6-7 секцый) падключаюцца цалкам традыцыйна - абедзве падводкі размяшчаюцца з аднаго боку.

А вось пры большай даўжыні выкарыстоўваецца адна з двух альтэрнатыўных схем:

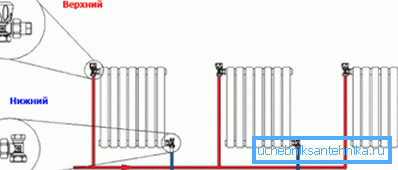

• дыяганальная - калі падача і обратку падведзены справа і злева, да ніжняй і верхняй разьбой.
• знізу ўніз - калі для падлучэння выкарыстоўваюцца дзве ніжнія разьбы.

У абодвух выпадках зручней выкарыстаць не прахадныя коркі, а амерыканкі - быстроразъемные злучэння з прыцемках накладную гайкай.

матэрыялы

З чаго лепш сваімі рукамі майстраваць ацяпленне? Давайце пройдземся па асноўных яе элементам.

кацёл

Калі ваш дом газіфікаваны, лепшы варыянт з пункту гледжання выдаткаў на ацяпленне - газавы кацёл. Пажадана - кандэнсацыйны: выкарыстанне поўнай цеплыні згарання газу (уключаючы энергію, якая адбіраецца у прадуктаў згарання пры іх кандэнсацыі) павялічвае яго ККД на 9-11%.

бяспеку

У закрытай сістэме за яе адказвае так званая група бяспекі - аўтаматычны паветраадводнік, ахоўны клапан і манометр. Апроч іх, контур камплектуецца пашыральным бакам, кампенсавальным павелічэнне аб'ёму цепланосбіта пры пашырэнні. Яго аб'ём бярэцца прыкладна роўным 1/10 ад агульнай колькасці цепланосбіта.

Карысна: аб'ём цепланосбіта ў збалансаванай сістэме звычайна прымаецца роўным 15 літрам на 1 кВт-гадзіну магутнасці катла.

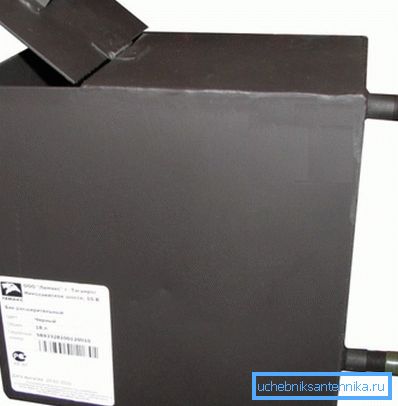

У адкрытай сістэме (часцей за ўсё адкрытай робіцца самацёчная сістэма ацяплення 2х павярховага дома) функцыі ўсіх пералічаных вышэй прыстасаванняў ўскладаюцца на адкрыты пашыральны бак. Ён мантуецца пад столлю другога паверха або на гарышчы. Разліву пракладваюцца з пастаянным ухілам, так, каб паветра з іх выцясняюць цепланосбітам у бак.

ацяпляльныя прыборы

Калі вамі выкарыстоўваецца схема ацяплення 2х павярховага дома з цвёрдапаліўным катлом, пераважныя чыгунныя секцыйныя радыятары або рэгістры. Іх значная маса і вялікі ўнутраны аб'ём азначаюць, што пасля прагаранне паліва контур будзе астываць досыць павольна.

Ва ўсіх іншых выпадках аптымальны выбар - алюмініевыя секцыйныя радыятары.

З чым звязаная інструкцыя?

• Яны валодаюць цудоўнай цеплааддачай.
• Іх знешні выгляд ўпішацца ў самы вытанчаны дызайн жылога пакоя.
• Нарэшце, цана-ад 280 рублёў за секцыю - не падасца спусташальнай самому эканомнаму домаўладальніку.

трубы

Тыповы дыяпазон тэмператур для аўтаномнага ацяплення - 50-75С пры ціску не больш за 2,5 атмасфер.

Адсюль і рэкамендацыі па выбары труб для ацяплення:

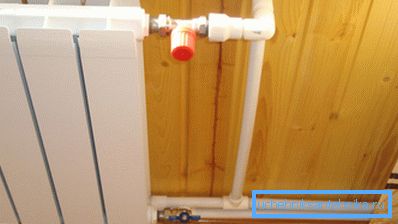

• Армаваны поліпрапілен. Армаванне істотна паменшыць тэмпературны пашырэнне матэрыялу.

• Пашыты поліэтылен.
• Металлопластик. Лепш - з прэс-фітынгамі: компрессіонные вельмі адчувальныя да якасці каліброўкі і пры малым парушэнні тэхналогіі праз некалькі месяцаў пачынаюць цячы па злучэннях.

заключэнне

Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу ў праектаванні і будаўніцтве ўласнага ацяплення. Як звычайна, у прымацаваным відэа можна знайсці дадатковую тэматычную інфармацыю. Поспехаў!
