Праектаванне ацяплення прыватнага дома - асноўныя этапы

Прылада ацяплення ў доме ўмоўна можна падзяліць на 2 часткі: тэарэтычную - выконваюцца неабходныя разлікі, і практычную - па гатовых чарцяжах выконваецца разводка па паверхах і абвязка катла. Улічваючы важнасць правільнага падбору кампанентаў, асноўная ўвага ў артыкуле нададзена менавіта тэарэтычнай часткі.

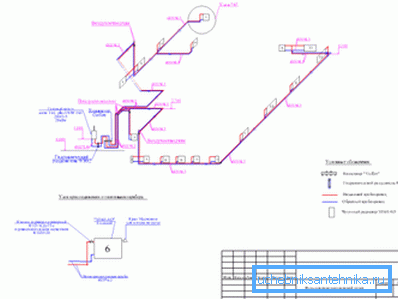

Праектаванне ацяпляльнай сістэмы

Праектаванне ацяплення дома ў гарадской мяжы дазваляе пайсці па самым простым шляху і арганізаваць цэнтралізаванае ацяпленне. У такім выпадку дастаткова проста вызначыцца з даўжынёй і дыяметрам труб, а таксама падабраць патрэбны памер радыятара. Выдаткі ў такім выпадку будуць мінімальныя, бо не прыйдзецца марнавацца ні на кацёл, ні на цыркуляцыйны помпа.

Некалькі складаней будзе выканаць тую ж задачу, але для загараднага дома. З верагоднасцю 99,9% цэнтралізаванага ацяплення за горадам няма, у лепшым выпадку да дома падведзена электрычнасць і газ. У такім выпадку праектаванне сістэм ацяплення загараднага дома будзе ўключаць у сябе яшчэ і падбор магутнасці катла.

На выхадзе мы павінны атрымаць канкрэтныя дадзеныя па:

• мінімальнай магутнасці катла;
• матэрыялу, даўжыні і дыяметру труб;
• колькасці радыятараў і іх плошчы;
• цыркуляцыйнай помпай для ацяплення.

Агульныя палажэнні праектавання ацяплення дома

Разбяром праектаванне сістэмы ацяплення загараднага дома - у гэтым выпадку трэба вызначыць мінімальную магутнасць катла якой хопіць для абагрэву дому. Разлік вядзецца зыходзячы з таго, што цепластраты праз якія агароджваюць канструкцыі павінны кампенсавацца паступленнем цяпла ад катла.

У агульным выпадку разлік вядзецца па формуле

дзе:

• Q - цепластраты, Вт;
• S - плошча агароджвае канструкцыі (столі, сцены);
• ?Т - перапад тэмпературы на вуліцы і ўнутры дома,? С;

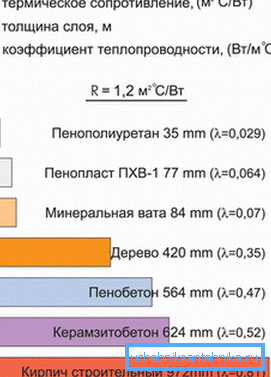

• ? - каэфіцыент цеплаправоднасці, даведачная велічыня, Вт / м •? С;
• V - таўшчыня агароджвае канструкцыі, м.

Звярніце ўвагу! Калі няма жадання важдацца з нарматыўнай методыкай разліку, заўсёды можна скарыстацца онлайн-калькулятарамі. Вядома, дакладнасць разліку пры гэтым пацерпіць, але, як паказвае практыка, для падбору катла яе будзе дастаткова.

У прынцыпе, калі выконваецца праектаванне ацяплення жылога дома трэба ўлічыць яшчэ і такія фактары як:

• арыентацыю дома;
• кліматычную зону;
• кірунак і сілу пераважных вятроў падчас ацяпляльнага сезона;
• тып ўцяплення хаты, устаноўленыя шклопакеты і т. д.

Спрошчаная методыка разліку

Праектаванне сістэмы ацяплення для дома можа выконвацца і па больш просты методыцы. Даволі часта карыстаюцца просты залежнасцю, згодна з якой 1 м² плошчы дае цепластраты парадку 100 Вт / гадзіну. Прыведзеная залежнасць справядлівая для раёнаў з умераным кліматам.

Пры разліку рэкамендуецца выкарыстоўваць шэраг удакладняльных каэфіцыентаў:

• калі вышыня столі адрозніваецца ад 3 метраў, то ўводзіцца папраўчы каэфіцыент h / 3, дзе h - вышыня столі;
• для кутніх пакояў цепластраты павялічваюцца на 80%, каэфіцыент 1,8;
• калі лік вокнаў перавышае 1, то папраўчы каэфіцыент роўны 1,8;

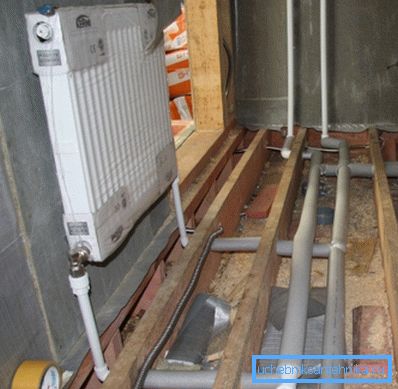

• ўлічваецца і спосаб падлучэння радыятара. Калі выкарыстоўваецца ніжняе падлучэнне, то батарэя будзе прагравацца некалькі горш, таму і ўводзіцца папраўчы каэфіцыент 1,1;

• для страхоўкі атрыманы вынік можна прыкладна на 15-20% павялічыць, каб ацяпленне мела запас трываласці на выпадак моцных маразоў, каэфіцыент - 1,2.

Калі разлік выконваецца сваімі рукамі, атрыманы вынік па дакладнасці параўнальны з рэкамендацыямі вытворцаў катлоў. Разгледзім невялікі прыклад разліку: трэба вызначыць магутнасць катла, дастатковага для ацяплення дома сумарнай плошчай 160 м² столі 2,9 м.

Парадак разліку:

• вызначаем цепластраты асобна па пакоях з улікам названых каэфіцыентаў. Цепластраты Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 кВт;

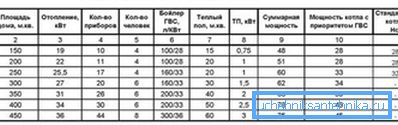

• параўноўваем з усярэдненай рэкамендаванай магутнасцю катла ў залежнасці ад плошчы. Відаць, што вынікі апынуліся даволі блізкімі. Зараз можна падабраць канкрэтную мадэль электрычнага, газавага ці цвёрдапаліўнага катла арыентуючыся па магутнасці. Можна набыць мадэль з невялікім запасам па магутнасці, цана катлоў з рознасцю ў пару кілават не моцна адрозніваецца.

падбор радыятараў

Батарэя - усяго толькі «пасярэднік», які адказвае за перадачу цяпла ад катла. Зразумела, што на эфектыўнасць абагрэву пакоя моцна ўплывае плошчу паверхні радыятара. Таму і неабходна папярэдне вызначэнне патрабаванага ліку секцый.

Вытворца для кожнай мадэлі радыятараў абавязаны ўказваць цеплавую магутнасць - колькі цяпла аддасць 1 секцыя пры запаўненні цепланосбітам. Ведаючы цепластраты ў пакоі, можна лёгка вызначыць патрабаваную колькасць секцый радыятара.

Інструкцыя па падліку патрэбнага колькасці секцый будзе выглядаць так:

• вызначаем цепластраты ў пакоі. Напрыклад, для плошчы 25 м² з столямі 2,9 м страты цяпла складуць Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 кВт;

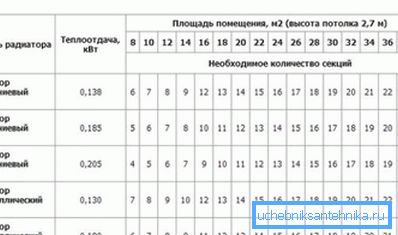

• магутнасць секцыі залежыць ад тыпу радыятара, напрыклад, для алюмініевай батарэі А500 яна складае 0,185 кВт;
• вызначае патрабаванае лік секцый N = 2,9 / 0,185 = 15,67? 16,0 шт. Атрыманы вынік таксама блізкі да значэнняў, рэкамендаваных вытворцамі батарэй.

Звярніце ўвагу! Пры ўсталёўцы батарэй ацяплення не рэкамендуецца зачыняць іх шторамі, гэта прывядзе да зніжэння цеплааддачы.

Аб трубах сістэмы ацяплення і цыркуляцыйнай помпай

Дыяметр трубы павінен быць дастаткова для таго, каб цепланосбіт без праблем цыркуляваў з зададзенай хуткасцю па ацяпляльнага контуры. Звычайна проста выбіраюць асераднёныя рэкамендаваныя значэнні ў залежнасці ад ўчастка ацяпляльнага контуру. Для стояков выкарыстоўваюцца дыяметры да 50 мм, для разводкі па паверхах - менш.

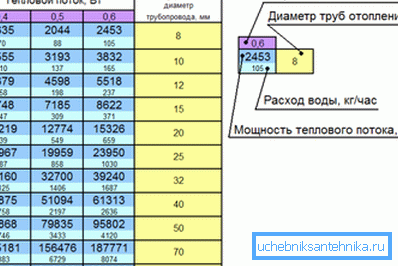

Калі праектаванне ацяплення загараднага дома выконваецца самастойна, можна карыстацца значэннямі, прыведзенымі ў табліцы.

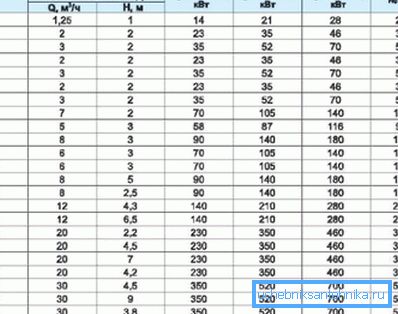

Што ж тычыцца цыркуляцыйнага помпы, то ён выбіраецца па 2 паказчыках:

• велічыні падачы;
• напору.

Мінімальная патрабаваная падача вызначаецца па формуле

ў гэтай формуле

• Q - падача цяпла, кВт;
• ?T - перапад тэмператур паміж якія падаюць трубаправодам і обратку,? С.

Патрабаваная велічыня напору вызначаецца па наступнай залежнасці

дзе

• R - зніжэнне напору з-за трэнні на прамых участках, Па / м;
• l - даўжыня трубы да самай далёкай батарэі, м
• ?Z - сума мясцовых супраціваў.

Звярніце ўвагу! Пры падборы помпы варта выбіраць мадэль, характарыстыкі якой максімальна блізкія значэнняў, атрыманых пры разліку.

падвядзенне вынікаў

Праектаванне ацяплення - не такая складаная задача, як можа здацца на першы погляд. Справіцца з гэтым зможа нават чалавек, павярхоўна знаёмы з нарматыўнай базай і методыкамі разліку. Для таго, каб гарантаваць цяпло ў доме дастаткова толькі прытрымлівацца прапанаваных рэкамендацый.

На відэа праектаванне ацяпляльнай сістэмы разгледжана больш дэталёва.
