Прамянёвая сістэма. канструктыўныя асаблівасці.

Эфектыўнасць абагравання хаты залежыць не толькі ад катла і выбраных мадэляў радыятараў. Не менш важна тое, якім чынам арганізавана цыркуляцыя цепланосбіта паміж гэтымі прыладамі. І калі раней выкарыстоўваліся трубаправоды з тройниковым метадам падлучэння, то цяпер нярэдка ўжываецца прамянёвая разводка сістэмы ацяплення. Хоць яе цяжэй мантаваць сваімі рукамі, якія атрымлівае перавагі і зручнасць эксплуатацыі не прымусяць вас расчаравацца ў зробленым выбары.

канструктыўныя асаблівасці

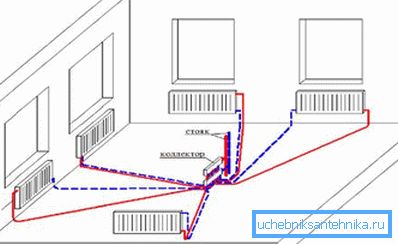

Прамянёвая ацяпленне, у адрозненне ад тройникового, з якім знаёмыя ўсе ўладальнікі гарадскіх кватэр і дамоў старой пабудовы, прадугледжвае ня паслядоўнае, а паралельнае падлучэнне батарэй да награвальнага катла.

У гэтым выпадку мантуецца спецыяльны коллекторный шафа, у якім акуратна усталёўваецца ўся неабходная якая рэгулюе апаратура, помпы, манометры, краны і гэтак далей.

Адрозненні паміж двума згаданымі вышэй схемамі мантажу складаюцца ў наступным:

1. Тройниковая разводка патрабуе нашмат меншай колькасці саміх труб, але пры яе мантажы трэба выкарыстоўваць мноства фітынгаў: траяка, згонаў, муфт і гэтак далей. Гэта ўскладняе працэдуру ўстаноўкі. Акрамя таго, паслядоўны спосаб ўладкавання сістэмы ацяплення лічыцца менш надзейным, бо ў гэтым выпадку вялікая верагоднасць памылак, якія прывядуць да разгерметызацыі, адукацыі участкаў з розным ціскам вадкасці і гэтак далей.

1. Прамянёвая разводка ацяплення, нягледзячы на ​​неабходнасць набыцця, нашмат большай колькасці труб, выкарыстоўвае толькі два злучэння на кожны радыятар: пры стыку з калектарам і на патрубке батарэі.

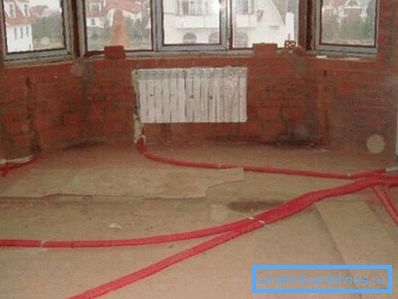

У выніку вы можаце смела замуровывать кожны «прамень» сеткі ацяплення ў падлогу, не баючыся, што ён дасць працёк на якім-небудзь стыку. Акрамя таго, пры выяўленні паломкі вы з лёгкасцю можаце адключыць праблемны ўчастак, не парушаючы цыркуляцыі цепланосбіта па цеплаабменных абсталявання, устаноўленага ў іншых памяшканнях.

Варта адзначыць, што адным з асноўных недахопаў прамянёвага ацяплення з'яўляецца яго цана. Асабліва гэта тычыцца сістэм, абсталяваных электрычным абсталяваннем.

Звярніце ўвагу! Як і ў выпадку з тройниковой сістэмай, прамянёвая прадугледжвае арганізацыю натуральнага (гравітацыйнага) і прымусовага (з дапамогай помпаў) тока цепланосбіта.

Разгледзім абодва выгляду больш падрабязна.

Разнавіднасці прамянёвай разводкі

Спосаб 1. З прымусовай цыркуляцыяй вады

Раней прамянёвая схема ацяплення, абсталяваная помпамі, якія перапампоўваюць ваду, была не вельмі папулярная з прычыны высокага кошту дэталяў. Але ў цяперашні час кошт абсталявання істотна знізілася, і ўсё большая колькасць людзей спыняюць свой выбар менавіта на ёй.

Галоўнае адрозненне ад гравітацыйнай схемы складаецца ў тым, што вадкасць (вада або антыфрыз) перацякае ад катла да батарэяў і назад не за кошт рознасці тэмпературы і ціску, а з дапамогай помпаў.

Дзякуючы гэтаму дасягаюцца наступныя перавагі:

• няма абмежавання па геаметрыі і колькасці пакояў у хатабудаванні;
• ацяпленне можа мантавацца ў любых па плошчы памяшканнях;
• для злучэння радыятараў і калектараў можна выкарыстоўваць трубы любой даўжыні, пракладзеныя без ўхілу.

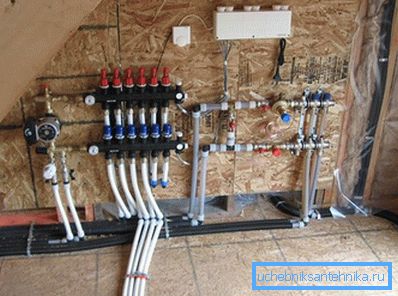

Савет! Нягледзячы на ​​тое, што цыркуляцыйны помпа можна ўсталёўваць у любым пункце сістэмы, пажадана гэта рабіць на зваротным калектары перад падачай цепланосбіта ў кацёл. Там тэмпература вадкасці найменшая, што станоўча ўплывае на тэрмін службы абсталявання.

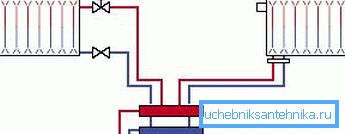

Спосаб 2. З натуральнай цыркуляцыяй вады

У гэтым выпадку цепланосбіт рухаецца за кошт сілы цяжару: нагрэтая вада становіцца менш шчыльнай і больш лёгкай, таму выцясняецца ў верхнюю кропку сістэмы, пасля чаго, па меры астывання, перацякае праз калектары і радыятары, а затым вяртаецца да награвальнік.

Гравітацыйная прамянёвая сістэма абагравання мае наступныя асаблівасці:

1. Пры мантажы неабходны адкрыты пашыральны бак, які ўсталёўваецца ў самым высокім пункце. Ён кампенсуе тэмпературны пашырэнне цепланосбіта і перашкаджае павелічэнню ўнутранага ціску ў трубаправодах.
2. Прамянёвая сетка апалы з натуральнай цыркуляцыяй не патрабуе мантажу дарагога электрычнага абсталявання, што значна зніжае каштарысны кошт работ.
3. Ацяпленне з натуральнай цыркуляцыяй з'яўляецца цалкам энерганезалежным. Нават пры адключэнні электрычнасці, што нярэдка бывае на дачных участках або ў сельскай мясцовасці, вы не застанецеся без цяпла.

Перавагі і недахопы прамянёвых сістэм ацяплення

станоўчыя бакі

Асноўная вартасць прамянёвай схемы - зручнасць выкарыстання.

Спецыяльнае абсталяванне робіць кіраванне кліматычную сеткай максімальна эрганамічнай і зручным:

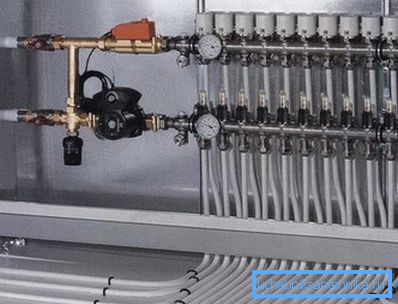

1. Вы можаце ўсталяваць тэмпературу кожнага радыятара ацяплення ў хаце не адыходзячы ад коллекторного шафы. Акрамя таго, пры неабходнасці можна цалкам перакрыць падачу вады да любога элементу сістэмы без парушэння працаздольнасці ўсёй сеткі ацяплення.
2. Кожная пара труб злучае калектар толькі з адным радыятарам. Таму можна выкарыстоўваць трубаправоды невялікага дыяметра, якія лёгка замаскіраваць пад падлогавым пакрыццём. Акрамя ўсяго іншага, гэта дазваляе часткова прагрэць паверхню падлогі.

1. Дзякуючы выкарыстанню спецыяльных прыладаў (так званых гидрострелок - калектараў з вялікім дыяметрам) можна сфармаваць у доме некалькі зон ацяплення з рознай тэмпературай цепланосбіта.

У гэтым выпадку арганізуецца кароткі контур паміж якія падаюць і зваротным патрубкамі. Нагрэтая вада пастаянна цыркулюе ў гидрострелке, а яе плот можна вырабляць на розным адлегласці (ад гэтага будзе залежаць і тэмпература).

адмоўныя бакі

Для паўнаты карціны варта сказаць і пра мінусы выкарыстання прамянёвай сістэмы абагравання.

Менавіта з-за іх, нягледзячы на ​​ўсе перавагі, яна не моцна распаўсюджаная:

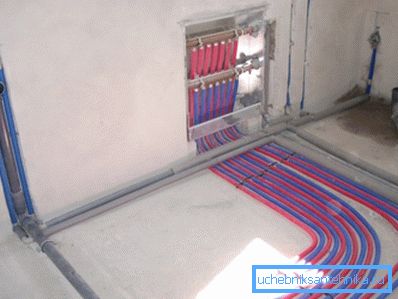

1. Моцна павялічаны расход якія падаюць і што адводзяць труб. Чым прасторней дом і складаней геаметрыя пакояў, тым больш дэталяў спатрэбіцца. Акрамя таго, павялічваецца працаёмкасць мантажу, што не можа не адбіцца на каштарыснай кошту будаўніцтва.

1. Неабходнасць схаванай ўстаноўкі. Калі традыцыйная тройниковая сістэма можа мантавацца і ўздоўж сцен, то велізарная колькасць труб так вы размясціць не зможаце. Іх абавязкова трэба хаваць пад падлогу. Можна замуровывать і ў сцены, але ў такім выпадку выдатак матэрыялу яшчэ больш павялічыцца.
2. Адсутнасць стыкаў. Пры канструяванні трубаправодаў трэба абавязкова паклапаціцца аб тым, каб труба пад падлогай ня мела ніводнага стыку. У гэтым месцы часцей за ўсё адбываюцца парывы, а кошт ліквідацыі паломкі будзе далёка не нізкай і вельмі працаёмкай.
3. Калі праект сістэмы прадугледжвае некалькі контураў з рознай тэмпературай цепланосбіта, то кожны з іх павінен быць абсталяваны цыркуляцыйнай помпай.

асаблівасці мантажу

Любая прамянёвая сістэма абагравання жылля распрацоўваецца і мантуецца індывідуальна, у залежнасці ад плошчы дома, колькасці пакояў, абранага цепланосбіта і радыятараў, а таксама іншых умоў.

Аднак ёсць агульнапрынятая інструкцыя, якую выконвае кожны мантажнік.

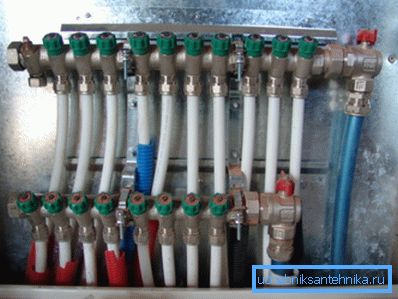

Перш за ўсё, варта адзначыць, што прамянёвая разводка труб ніколі робіцца ў гарадскіх кватэрах. Гэта абумоўлена тым, што падача цепланосбіта ў шматпавярхоўках ажыццяўляецца праз вертыкальныя стаякі, якія злучаюць ўсе кватэры - ад першага паверха да апошняга.

У выніку падлучэння магутных калектараў гарачая вада не будзе даходзіць у памяшканні, размешчаныя вышэй, з-за чаго парадак працы ацяпляльнай сеткі парушыцца. Жыхары стануць скардзіцца ў абслуговую арганізацыю, якая, рана ці позна, вымусіць вас дэмантаваць калектары, і вярнуцца да тройниковой сістэме арганізацыі ацяплення.

Звярніце ўвагу! Згаданае вышэй не датычыць выпадкаў, калі для абагрэву кватэры выкарыстоўваецца аўтаномны кацёл. Ён самастойна разагравае цепланосбіт, якога будзе дастаткова, каб забяспечыць патрэбнасць жылля, не зачапіўшы інтарэсаў суседзяў.

Пры ўладкаванні прамянёвага ацяплення ў прыватным доме неабходна звярнуць увагу на такія нюансы:

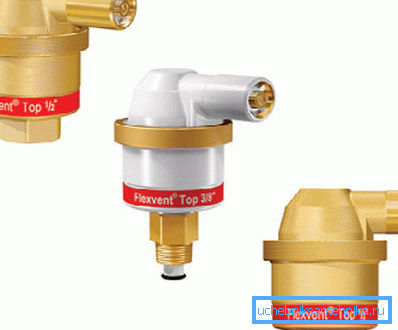

1. На калектарах, якія падаюць і што адводзяць ваду для батарэй, абавязкова ўсталёўваюцца клапаны, якія перашкаджаюць адукацыі паветраных коркаў. У працэсе эксплуатацыі усё паветра, які застаўся ў сістэме, выйдзе празь іх вонкі.

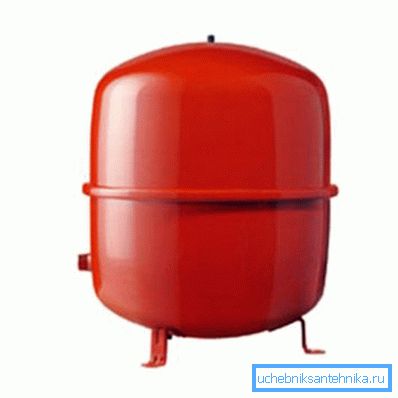

1. Ацяпляльны контур павінен быць абсталяваны пашыральным бакам, аб'ём якога складае 10% ад колькасці цыркулявалага па трубах цепланосбіта. Мэтазгодна купляць мембранныя ёмістасці закрытага тыпу.
2. Мантаваць бак пажадана на трубаправодзе, які злучае адводзіць калектар з катлом. Гэта звязана з тым, што герметычная пашыральны ёмістасць не любіць турбулентных вадзяных струменяў, а яны радзей за ўсё з'яўляюцца менавіта на обратку.

1. У адрозненне ад пашыральнага бака, месца ўстаноўкі цыркуляцыйных помпаў не так важна. Але і іх пажадана падключаць да трубы, якая адводзіць астылы цепланосбіт. У гэтым выпадку абсталяванне прапрацуе большую колькасць часу.
2. Падчас ўстаноўкі трэба сачыць за тым, каб валы электрычных помпаў былі размешчаны строга гарызантальна. Інакш з-за перакосаў хутка выйдуць з ладу падшыпнікі, і вам давядзецца мяняць або чыніць абсталяванне.

выснову

Нягледзячы на ​​ўсе перавагі, прамянёвай спосаб арганізацыі ацяплення ніяк не аднясеш да бюджэтных рашэнняў. Аднак, якія атрымлівае перавагі, несумненна, каштуюць выдаткаваных грошай і высілкаў. Трэба толькі правільна падабраць дадатковае абсталяванне, каб яно не стала «вузкім» месцам сістэмы. Больш падрабязна пра гэта вы можаце даведацца з відэа ў гэтым матэрыяле.
