Працоўны ціск у сістэме ацяплення: вывучаем працу аўтаномных

Якое працоўны ціск у сістэме ацяплення шматкватэрнага дома лічыцца нормай? Якім можа быць яго максімальнае значэнне? Якія параметры лепш выставіць для аўтаномнай сістэмы? Гэты артыкул - пра ціск і яго ўплыве на працу ацяпляльных сістэм.

Як усё ўладкована

Перш, чым высвятляць, які ціск у сістэме ацяплення лічыцца штатным, пазнаёмімся з прыладай гэтых сістэм.

аўтаномныя сістэмы

Да гэтай катэгорыі адносяцца схемы з натуральнай цыркуляцыяй (гравітацыйныя) і забяспечаныя цыркуляцыйнымі помпамі ацяплення.

У першым выпадку цепланосбіт прыводзіцца ў рух зменай шчыльнасці пры нагрэве: больш цёплыя масы выцясняюцца з катла ў верхнюю частку контуру больш халоднымі і, як праходзіў радыятары, аддаюць ім залішняе цяпло. Які ствараецца пашырэннем напор вельмі нязначны і звычайна вымяраецца ў дзесятых долях метра; адпаведна, цыркуляцыя не адрозніваецца высокай хуткасцю.

У другім выпадку цепланосбіт прымушае рухацца маламагутны помпа. Ён стварае напор ад аднаго да шасці-васьмі метраў, што рэзка паскарае рух вады або водна-гліколевая сумесі ў контуры.

Даведка: метр напору адпавядае ціску ў 0,1 кгс / см2 (1/10 атмасферы).

Аўтаномныя ацяпляльныя сістэмы дзеляцца яшчэ па адным прыкмеце: яны могуць быць адкрытымі і зачыненымі.

• Адкрыты контур паведамляецца з атмасферным паветрам з дапамогай адкрытага пашыральнага бака. Адпаведна, ціск вады ў сістэме ацяплення адпавядае вышыні вадзянога слупа над кропкай вымярэння. Калі ўзровень вады ў больш шырока баку на 3 метры вышэй за ўзровень разліву, ціск у разліве будзе роўна 0,3 атмасферы.

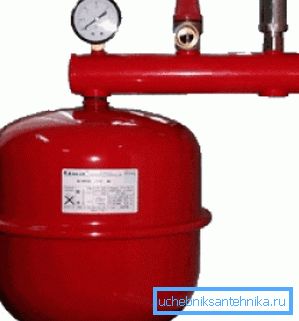

• Закрыты контур з атмасферай не паведамляецца, што спараджае шэраг праблем з кампенсацыяй пашырэння цепланосбіта пры нагрэве. Для іх вырашэння выкарыстоўваецца пашыральны бак мембраннага тыпу - ёмістасць, частка аб'ём якой займае паветра, аддзелены ад вады пругкай гумовай мембранай. Акрамя таго, сістэма камплектуецца ахоўным клапанам: ён скідае лішак цепланосбіта пры перапаўненні бака.

Для закрытай сістэмы ацяплення адрозніваюць два звязаных з ціскам параметру.

1. Ціск зарадкі пашыральнага бака ацяплення. Пры пакаёвай тэмпературы вады ці антыфрызу яно выстаўляецца роўным гідрастатычнага ціску ў контуры.

Даведка: гідрастатычны ціск у сістэме ацяплення прыватнага дома зноў-такі адпавядае вышыні вадзянога слупа і бярэцца роўным 10% яго вышыні ў метрах.

1. Ціск спрацоўвання ахоўнага клапана. Звычайна яно выстаўляецца на ўзроўні 2,5 кгс / см2.

Бягучае статычнае ціск у сістэме ацяплення пры яе працы вызначаецца як колькасцю вады ў ёй, так і яе тэмпературай. Пры нагрэве манометр па зразумелых прычынах пачынае паказваць вялікія значэння.

ЦО

Як працуе сістэма цэнтральнага ацяплення?

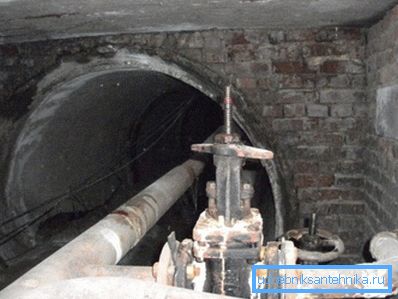

Па якая падае нітцы цеплатрасы ў дом паступае нагрэтая ЦЭЦ або кацельні вада. Па зваротнай нітцы яна вяртаецца назад, аддаўшы частку цяпла. Вада ў контуры прыводзіцца ў рух перападам ціскаў паміж ніткамі.

Тэмпература вады ў які падае трубаправодзе залежыць ад бягучай вулічнай і звязаная з ёй, так званым тэмпературным графікам. Вось прыклад такога графіка.

Тэмпература зваротнага трубаправода таксама жорстка рэгламентавана і пры максімальным значэнні на падачы павінна быць роўная +70 С. Заніжаная тэмпература обратку азначае, што дом недаатрымлівае цяпло; завышаная - што энергетыкі нясуць залішнія выдаткі.

Аднак, як лёгка заўважыць, перапад тэмператур паміж падачай і обратку занадта вялікі для нармальнай працы ацяплення. Пры такім рэжыме радыятары на якія падаюць стаяках будуць перагрэтыя, а на зваротных - з цяжкасцю забяспечаць кватэры цяплом.

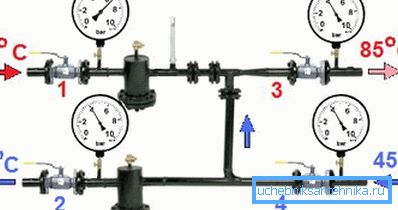

Праблема вырашаецца арыгінальнай канструкцыяй так званага Элеватарнай, або цеплавога вузла. Яго асноўны вузел - элеватар - уяўляе сабой трайнік з устаўленым у яго соплам. Якая знаходзіцца пад вялікім ціскам і больш гарачая вада падачы паступае праз сопла і залучае частка больш халоднай вады з обратку праз падсмоктванне у паўторны цыкл цыркуляцыі.

Дзякуючы гэтай тонкасці ў контуры абгортваецца вялікая маса вады з больш стабільнай тэмпературай. Прывядзём яшчэ адзін тэмпературны графік для таго ж дыяпазону вулічных тэмператур, але ўжо для паступае непасрэдна ў батарэі сумесі.

Акрамя ацяплення, элеваторный вузел забяспечвае дом гарачай вадой.

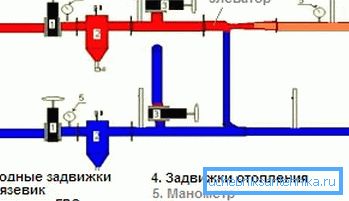

У старых дамах прысутнічалі толькі дзве урэзкі водазабеспячэння:

1. На падачы (паміж ўваходных засаўкай і элеватарам).
2. На обратку (паміж ўваходных засаўкай і подсосом).

Тое, адкуль запитано ГВС, залежыць ад бягучай тэмпературы падачы. Пры 90С і ніжэй гарачая вада адбіраецца з які падае трубаправода, пры больш высокіх тэмпературах - з адваротнага.

Галоўны недахоп такой схемы - у тым, што ў адсутнасць водоразбора вада не цыркулюе, і да яе нагрэву даводзіцца зліваць праз змяшальнік некалькі дзясяткаў літраў.

Акрамя таго: ручнiкоў у старых дамах здольная награвацца толькі пры водоразбора ў кватэры. Яны размыкают сабой падводку.

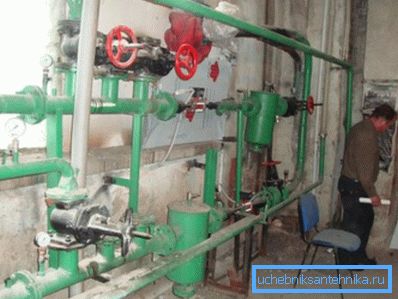

Прыкладна з 70-80 гадоў мінулага стагоддзя элеваторный вузлы абзавяліся цыркуляцыйнымі ўрэзку: і на падачы, і на обратку з'явілася па дзве засаўкі ГВС. Рэжымы цыркуляцыі з падачы ў падачу і з обратку ў обратку забяспечваюцца подпорных шайбамі на фланцах паміж ўрэзку. Дыяметр шайбы - прыкладна на міліметр больш, чым у сопла элеватара.

Што паказвае манометр

Дык якое ціск у сістэме ацяплення шматпавярховага дома лічыцца нормай?

І што пры гэтым робіцца ў цеплатрасе?

• Летам, па-за ацяпляльнага сезона, статычнае ціск сістэмы ацяплення адпавядае вышыні вадзянога слупа. Для десятиэтажки яно прыкладна роўна 3 кгс / см2, для пяціпавярхоўкі - 1,5 кгс / см2.

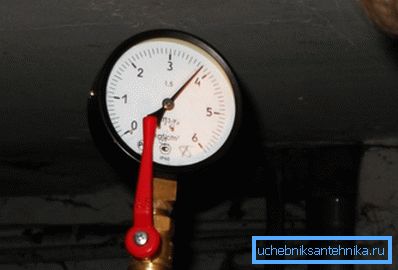

• Пры адчыненых дамавікоў засаўках і штатнай рабоце элеваторный вузла ціск у сістэмах ацяплення практычна выраўноўваецца па зваротным трубаправодзе і ў норме роўна 3 - 4 кгс / см2.

Дазвольце, але ж залішні ціск у трубах ацяплення неабходна для цыркуляцыі ў іх. Як жа так: контур выраўноўваецца па обратку, але ўсё роўна цыркулюе?

Усё вельмі проста: пасля элеватара манометр пакажа толькі на 2 метры (0,2 атмасферы) больш, чым на зваротным трубаправодзе. Так - так, перапад ўсяго ў 2 метра прыводзіць у рух ўвесь цепланосбіт ў велізарным доме з сотнямі радыятараў.

А што з падпорнай шайбамі? Які перапад ствараецца на іх?

Яшчэ менш - ад паўметра да метра. І яго цалкам дастаткова: бо дзякуючы больш складанай канфігурацыі страты ціску ў сістэме ацяплення куды больш, чым у стояках ГВС.

Што ж да трасы, то для яе ў ацяпляльны сезон нормай лічацца прыкладна 8 атмасфер на падачы і 3 на обратку. Аднак гідраўлічны супраціў труб і падлучаныя да трасы бліжэй да ЦЭЦ дома гасяць перапад, і да аддаленых раёнаў цепланосбіт можа даходзіць з параметрамі 6 / 3,5 і нават 5/4 кгс / см2.

Нарэшце, галоўнае пытанне: навошта ціск у сістэме ацяплення? Бо пры запоўненай сістэме цепланосбіт у любым выпадку будзе цыркуляваць, ці не так?

Не так.

Без залішняга ціску вадзяны слуп не можа падняцца вышэй тых самых 10 метраў. У шматкватэрным доме вышэй 3 паверхаў ацяпленне проста не будзе працаваць.

Акрамя таго, ёсць яшчэ пара тонкасцяў.

• Рана ці позна контур прыйдзецца скідаць і запаўняць. Без залішняга ціску гэта зрабіць праблематычна.
• Нельга забываць і пра гарачае водазабеспячэнне. Яно сілкуецца ад тых жа цеплатрас. Без напору гарачая вада не патрапіць да змяшальніка.

ГВС

Які ціск павінна быць у сістэме ацяплення - мы быццам бы разабраліся.

А што пакажа манометр ў сістэме ГВС?

• Пры нагрэве халоднай вады бойлерам або праточны награвальнікам ціск гарачай вады будзе ў дакладнасці роўна ціску ў магістралі ХВС за вылікам страт на пераадоленне гідраўлічнага супраціву труб.
• Пры запитке ГВС ад зваротнага трубаправода элеватара перад змяшальнікаў будуць тыя ж 3-4 атмасферы, што і на обратку.
• А вось пры падключэнні ГВС з падачы ціск у шлангах змяшальніка можа дасягаць вялікіх 6-7 кгс / см2.

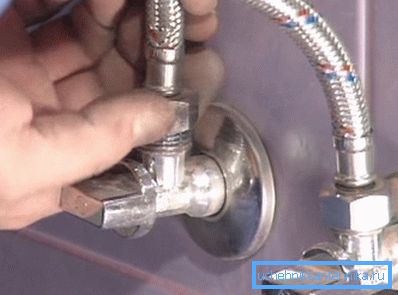

Практычнае следства: пры ўсталёўцы кухоннага змяшальніка сваімі рукамі лепш не заленавацца і ўсталяваць перад шлангамі пару вентыляў. Іх кошт пачынаецца ад паўтары сотняў рублёў за штуку. Гэтая няхітрая інструкцыя дасць вам магчымасць пры парыве шлангаў аператыўна перакрыць ваду і не пакутаваць ад яе поўнай адсутнасці ва ўсёй кватэры падчас рамонту.

заключэнне

Спадзяемся, што наш матэрыял апынецца карысным чытачу. Дадатковую інфармацыю пра тое, як працуе сістэма ацяплення, і якую ролю ў яе працы выконваюць перапады ціску, можна знайсці ў прымацаваным відэа. Поспехаў!
