Прынцыповая схема ацяплення і яе віды

Перш чым прыступіць да планавання аўтаномнага ацяплення ў кватэры ці прыватным доме, неабходна азнаёміцца ​​з прынцыповай схемай ацяплення. Ніжэй мы падрабязна разгледзім, што яна сабой уяўляе і якія існуюць прынцыповыя схемы ацяплення.

Агульныя звесткі

Пад прынцыповай схемай ацяпляльнай сістэмы прынята разумець найпростую схему, на якой пазначаныя асноўныя элементы вадзянога ацяплення, аб'яднаныя ў адзіную сістэму.

Апошняя можа быць рэалізавана некалькімі спосабамі, аднак, у любым выпадку яна ўключае ў сябе наступныя элементы:

• Кацёл ацяплення - забяспечвае нагрэў цепланосбіта.
• Цыркуляцыйны помпа або разгонный бачок (у залежнасці ад тыпу сістэмы) - забяспечвае рух цепланосбіта па контуры.

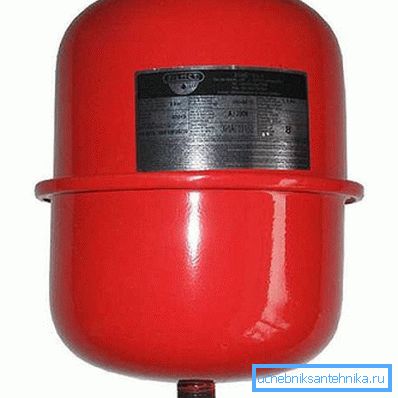

• Пашыральны бачок - кампенсуе тэмпературны пашырэнне цепланосбіта, а таксама гідраўдар.

• Контур - уяўляе замкнёнае шлях, па якім цепланосбіт трапляе ў радыятары і затым вяртаецца ў кацёл.
• Радыятары ацяплення - прыборы, якія забяспечваюць нагрэў памяшкання.
• Цепланосбіт - вадкасць, забіральная цяпло ў катла і што перадае яго радыятарам. Часцей за ўсё для гэтых мэтаў ўжываюць звычайную ваду або антыфрыз. Апошні адрозніваецца больш нізкай тэмпературай замярзання.

Адрозненні схем заключаюцца ў наступных момантах:

• У спосабе забеспячэння цыркуляцыі цепланосбіта;
• У спосабе падлучэння радыятараў.

Ніжэй разгледзім асаблівасці кожнай з іх.

віды схем

Па спосабе падлучэння радыятараў ацяпляльныя сістэмы бываюць двух тыпаў:

Кожная з гэтых іх можа быць рэалізаваная як з натуральнай цыркуляцыяй, так і прымусовай. Пры гэтым кожны варыянт валодае сваімі вартасцямі і недахопамі, якія неабходна ўлічваць.

однотрубная

Асноўным вартасцю однотрубной падлучэння з'яўляецца яго прастата і невысокі кошт рэалізацыі. Аднак, ўжываць яго можна толькі ў невялікіх памяшканнях. Звязана гэта з тым, што батарэі ў гэтым выпадку награваюцца нераўнамерна, прычым, пры вялікім і колькасці, апошнія ў ланцугу прыборы могуць заставацца наогул лядоўнямі.

Пры натуральнай цыркуляцыі канструкцыя выглядае наступным чынам:

• Контур, які выходзіць ад катла, падымаецца вертыкальна ўверх і падключаецца да разгону бачка.
• Далей труба апускаецца ўніз і, як ужо было сказана вышэй, праходзіць па перыметры памяшкання. Прычым, контур неабходна мантаваць з пастаянным невялікім ухілам, што дасць магчымасць забяспечыць натуральную цыркуляцыю.

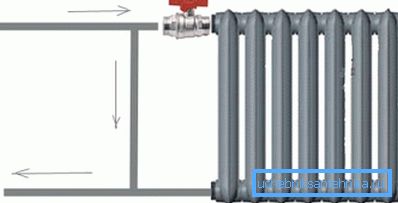

• Да контуры цепланосбіта падключаюцца радыятары. Прычым, абвязка абавязкова выконваецца з байпас. Гэта дазваляе асобна рэгуляваць нагрэў кожнай батарэі, а таксама, пры неабходнасці, выканаць дэмантаж батарэй не зліваючы цепланосбіт.

Дадзеная прынцыповая схема сістэмы ацяплення добрая тым, што абаграванне атрымліваецца энерганезалежным. Праўда, для гэтага неабходна выкарыстоўваць і энерганезалежны кацёл.

Што тычыцца недахопаў, то сярод іх можна вылучыць больш нізкі ККД, так як цепланосбіт рухаецца з меншай хуткасцю, і, адпаведна, паспявае астыць. Гэта вядзе да дадатковых выдаткаў і працягласці нагрэву радыятараў. Акрамя таго, маецца шэраг патрабаванні да мантажу і перасеку трубаправода.

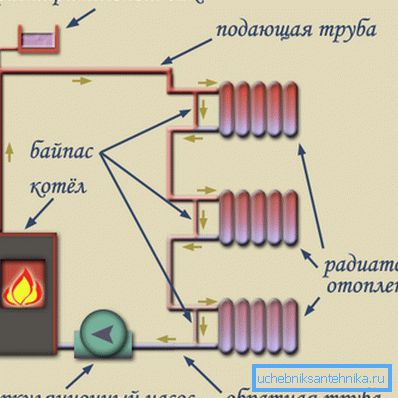

Гэтых недахопаў пазбаўленая прымусовае сістэма, якая рэалізуецца пры дапамозе цыркуляцыйнага помпы.

У гэтым выпадку падлучэнне ажыццяўляецца наступным чынам:

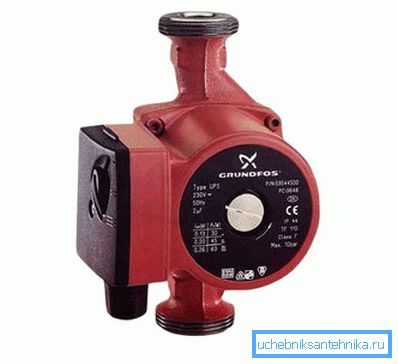

• Ад катла выходзіць контур, да якога падключаецца цыркуляцыйны помпа для ацяплення.
• Да помпы падключаецца трайнік, які дазваляе выканаць разводку на радыятары і пашыральны бачок.

Савет! Пры мантажы помпы можна выканаць байпас і падключыць да яго пашыральны бак. Адпаведна, байпас павінен перакрывацца кранамі. Гэта дазволіць сваімі рукамі перамыкаць рэжымы натуральнай і прымусовай цыркуляцыі.

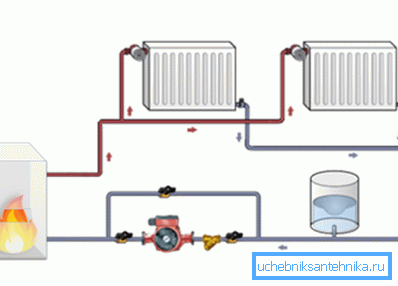

двухтрубная

Дадзены варыянт ацяплення можна выкарыстоўваць у вялікіх дамах і кватэрах. Батарэі ў гэтым выпадку можна падключаць як паслядоўна, так і паралельна. Прычым, нават пры паслядоўным злучэнні батарэй, награваюцца яны больш раўнамерна, чым пры аднатрубным злучэнні.

Недахопам жа дадзенага варыянту з'яўляецца больш высокая яе кошт, так як для яе рэалізацыі патрабуецца значна больш труб. Варта адзначыць, у дадзеным выпадку часцей за ўсё ўжываецца прымусовае цыркуляцыя, так як забяспечыць натуральную цыркуляцыю складаней.

Выглядае гэтая схема наступным чынам:

• Ад катла выходзіць контур, да якога падключаецца цыркуляцыйны помпа з разводкай на пашыральны бачок і калектар (пры паралельным падключэнні).
• Далей, як правіла, ад калектара выконваецца разводка на розныя пакоі дома або кватэры. Пры падключэнні да аднаго контуры некалькіх радыятараў, труба праводзіцца да апошняй у ланцугу батарэі.
• Да таму, хто выходзіць патрубку першай у ланцугу батарэі падключаецца обратку, якая праводзіцца паралельна гарачаму контуры і падключаецца да калектара, у выніку чаго астылы цепланосбіт падаецца ў кацёл і зноў награваецца.

Важнай перавагай дадзенага варыянту з'яўляецца магчымасць рэгулявання нагрэву батарэй ў розных пакоях. Прычым, пры выкарыстанні спецыяльнага электроннага абсталявання, падтрыманне пэўнага тэмпературнага рэжыму ў памяшканнях можа ажыццяўляцца аўтаматычна.

Звярніце ўвагу! Мы разгледзелі найбольш просты варыянт сістэмы, так як ацяпленне можа ўключаць у сябе «цёплая падлога».

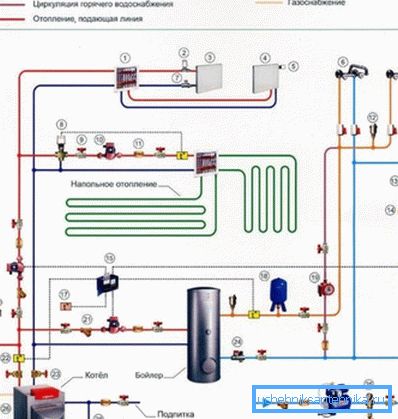

Вось, уласна, і ўсе асноўныя моманты складання прынцыповай схемы. Як правіла, на яе аснове выконваюць больш падрабязны праект. Падрабязная інструкцыя таго як гэта робіцца, маецца на нашым будаўнічым партале.

выснову

Прынцыповая схема дае ўяўленне аб рабоце ацяпляльнай сістэмы і яе рэалізацыі. Прычым, яе выбар залежыць ад шэрагу ўмоў, у якіх будзе эксплуатавацца ацяпленне. З відэа ў дадзеным артыкуле можна атрымаць некаторую дадатковую інфармацыю па гэтай тэме.
