Радыятар ацяплення сваімі рукамі: падрыхтоўка і працоўны

Хоць у наш час на рынку прадстаўлена мноства розных варыянтаў, часам патрабуецца вырабіць канструкцыю пад пэўны памяшканне ці збудаваць батарэю для гаража або гаспадарчай пабудовы, каб зэканоміць сродкі. У дадзеным артыкуле мы распавядзем, як зрабіць надзейны і даўгавечны радыятар ў хатніх умовах, працэс даволі просты, але патрабуе вызначаных навыкаў і наяўнасці некаторага абсталявання.

На фота: пры жаданні можна збудаваць вельмі арыгінальную і незвычайную канструкцыю

Што спатрэбіцца для правядзення работ

Для пачатку разбярэмся, што неабходна мець пад рукой, каб справіцца з працай, канструкцыі такога тыпу па-іншаму называюцца рэгістры ацяплення, яны могуць мець розныя памеры і канфігурацыю, у адпаведнасці з гэтым можа мяняцца пералік таго, што трэба:

Зварачны апарат Такія канструкцыі вырабляюцца з дапамогай зваркі, падыдзе любы з варыянтаў, якія выкарыстоўваюцца ў наш час, галоўнае, каб з яго дапамогай можна было варыць сталёвыя элементы. Калі ў вас няма навыкаў зваршчыка, то можна прыгатаваць усё неабходнае і запрасіць спецыяліста літаральна на некалькі гадзін для зварвання ўсіх элементаў, якія вы павінны для эканоміі часу папярэдне падрыхтаваць
Матэрыялы для вырабу Тут ёсць два асноўных варыянту - круглыя ​​ці профільныя трубы. Дыяметры элементаў могуць быць рознымі ў залежнасці ад мэтаў выкарыстання і памеру памяшкання, таксама можа адрознівацца і даўжыня нарыхтовак, хоць можна пры куплі вырабаў замовіць іх рэзанне на кавалкі патрэбнай даўжыні, цана паслугі невысокая, затое вы зможаце зэканоміць час. Для перамычак пры іх наяўнасці выкарыстоўваюцца трубы танчэйшы
балгарка Гэта прыстасаванне дазваляе выконваць цэлы шэраг прац па металаапрацоўцы: рэзанне, зачыстку шліфоўку, апрацоўку тарцоў і многае іншае. Самае галоўнае - назапасіцца неабходнымі расходнымі матэрыяламі: отрезным коламі, зачистными коламі, а таксама шлифовочными або драцянымі дыскамі
Трубогиб Гэта прыстасаванне спатрэбіцца, калі вы хочаце зрабіць змеевиковый ацяпляльны рэгістр ці іншай арыгінальны варыянт, зноў жа можна замовіць у металаапрацоўчай майстэрні выгіб трубы
Так выглядае трубогиб для прафіляваных труб, прылада для вырабаў круглай формы мае іншую канфігурацыю

Савет! Пры набыцці ўсяго патрабаванага не забудзьцеся і пра сродкі абароны - варыць метал немагчыма без спецыяльнай маскі, а для абароны ад распаленых іскраў неабходны спецыяльны касцюм.

Апісанне працоўнага працэсу

Каб вынік вашай працы быў надзейным і эфектыўным, варта правесці якасную падрыхтоўку і акуратна праводзіць асноўны этап. Любыя памылкі могуць прывесці да негатыўных наступстваў.

падрыхтоўка

Важна прадумаць кожную дробязь, каб вынік максімальна задавальняў вашым патрэбам і забяспечваў высокую якасць абагравання.

Для гэтага трэба правесці наступныя падрыхтоўчыя мерапрыемствы:

  • Вызначыць, якая магутнасць абсталявання вам патрэбна, дакладныя паказчыкі вы ўсё роўна не разлічыце, але за аснову возьмеце факт, што 20 метраў стальной трубы дыяметрам 25 мм эквівалентныя адной чыгуннай батарэі на 9 секцый. Прынцып працы радыятара просты: цепланосбіт награвае метал, якія аддае цеплыню ў памяшканне, таму чым больш пляц канструкцыі, тым вышэй яе магутнасць.

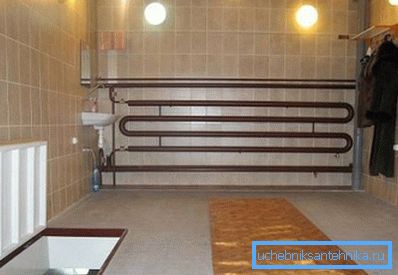

Самаробная канструкцыя заўсёды нашмат больш завадской з-за невысокіх паказчыкаў цеплааддачы
  • Далей неабходна выбраць канфігурацыю вырабы, яна можа быць секцыйнай, змеевиковой або прадстаўляць спіраль. Некаторыя вопытныя майстры могуць ствараць сапраўдныя арт-аб'екты з трубы, якія адначасова будуць служыць і радыятарам. Таксама трэба выбраць матэрыял, з якога будзе выраблены рэгістр, часцей за ўсё гэта альбо круглая, альбо профільная труба.

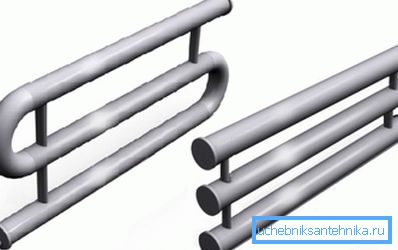

Самыя папулярныя і шырока распаўсюджаныя варыянты канфігурацый
  • Калі разглядаць, з чаго складаецца радыятар ацяплення на схеме вышэй, то можна ўбачыць, што акрамя асноўных элементаў у канструкцыю ўваходзяць перамычкі. Таксама неабходна зрабіць вечка на тарцы, і падводку для труб, акрамя таго ў верхняй часткі канструкцыі абавязкова трэба паставіць кран Маеўскага для разваздушванне сістэмы, усе запчасткі для радыятараў ацяплення можна набыць у краме сантэхнікі.

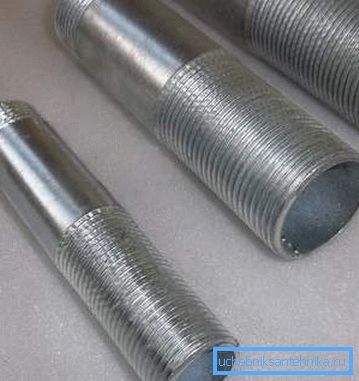

Можна купіць згоны, вварена іх у тарцы, і ў вас будзе зручная разьбовая частка для злучэння

Звярніце ўвагу! Не забудзьцеся падвесці трубы для падлучэння радыятара пасля яго ўстаноўкі, так як пасля прарабіць гэты працэс будзе нашмат больш складана.

працоўны працэс

Інструкцыя па правядзенні работ выглядае наступным чынам:

  • У першую чаргу падрыхтоўваюцца ўсе элементы патрэбнай даўжыні.
  • Далей неабходна нарэзаць перамычкі для канструкцыі, прастора паміж трубамі павінна быць роўным іх дыяметры або быць максімум на 50 мм больш гэтага паказчыка.
  • Таксама трэба нарэзаць заглушкі, форма і памер якіх залежаць ад канфігурацыі выкарыстоўванай трубы, для гэтых элементаў рэкамендуецца выкарыстоўваць металічны ліст таўшчынёй не меней 3 мм.
  • Затым на асноўных трубах наносіцца разметка размяшчэння перамычак. Важна, каб дадзеная праца была праведзена акуратна і дакладна, інакш канструкцыя атрымаецца з перакосамі.
  • Таксама важна акуратна выразаць адтуліны пад перамычкі, пры гэтым памятайце, што ў верхнім і ніжнім элеменце будуць адтуліны з аднаго боку, а ў сярэдніх - з абодвух бакоў. Рэзанне можна вырабляць як зварачным апаратам, так і балгаркай, хоць другі варыянт менш зручны.
  • Наступная стадыя - кладка элементаў канструкцыі на роўную паверхню, гэта неабходна для таго, каб дакладна сумясціць іх. Далей прыкладваюцца перамычкі так, як яны павінны размяшчацца, калі ўсё нармальна, можна прыступаць да прихватыванию кожнага элемента зваркай. Калі ўсе перамычкі прыхаплю, можна пачаць іх абварваць там, куды можна дабрацца.
  • Пасля гэтага канструкцыя ставіцца вертыкальна, і ўсе элементы прыварваюцца так, як мае быць. Затым можна перавярнуць радыятар, каб выпаў дзындра, які трапіў ўнутр.

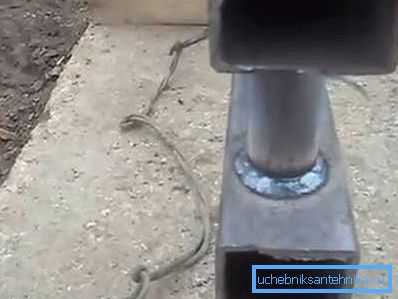

Якасць швоў павінна быць як мага вышэй
  • Пасля перамычак можна прыступаць да ввариванию заглушак, калі ў іх будуць размяшчацца высновы, то ў першую чаргу зрабіце іх. Самі заглушкі спачатку прыхопліваць, а затым добра абварваць па ўсім перыметры.
  • У верхняй частцы размяшчаецца кран Маеўскага, яго таксама лепш паставіць на згоне.
  • Важным элементам канструкцыі з'яўляюцца апоры, так як сістэма мае немалую вагу, яны павінны быць трывалымі.
  • У апошнюю чаргу з дапамогай шлифмашинки падраўноўваюць ўсе швы, каб канструкцыя выглядала максімальна акуратна.
  • Таксама неабходная праверка радыятара на герметычнасць, для гэтага ён напаўняецца вадой і ўважліва аглядаюцца ўсе злучэння. Працёкаў быць не павінна.
Пры жаданні можна афарбаваць элементы радыятарнага фарбай

выснову

Зрабіць самаробны радыятар ацяплення можна толькі з выкарыстаннем спецыяльнага абсталявання, таму калі ў вас яго няма, то прасцей запрасіць спецыяліста і замовіць выраб. Відэа ў гэтым артыкуле раскажа дадатковую інфармацыю па разгляданай тэматыцы.
