Радыятар з ніжняй подводкой: асаблівасці ўстаноўкі і

Падводка да радыятара ацяплення бывае трох тыпаў:

  • бакавыя аднабаковая;
  • перакрыжаваная;
  • размешчаная знізу.
Панэльная батарэя ў інтэр'еры жылога памяшкання
Схема ўстаноўкі ацяпляльных прыбораў

Кожная з пералічаных разнавіднасцяў мае характэрныя перавагі і некаторыя недахопы, якія трэба ўлічыць, як пры выбары ацяпляльнага абсталявання, так і пры праектаванні ацяпляльнай сістэмы.

  • Напрыклад, самым распаўсюджаным на сённяшні дзень з'яўляецца бакавой аднабаковы спосаб падключэння. Гэта шмат у чым тлумачыцца размяшчэннем труб у кватэрах з тыпавой планіроўкай.
  • Крыжаваны спосаб, як правіла, ужываецца для падлучэння прылад з вялікай межосевым адлегласцю або павялічанай колькасцю секцый.
  • Падлогавы спосаб актуальны ў тым выпадку, калі выконваецца падключэнне ацяпляльных прыбораў да труб, праведзеным знізу.

Такім чынам, кожны з раней пералічаных спосабаў актуальны дачыненні да той ці іншай сітуацыі. Разгледзім падрабязней, як выконваецца падключэнне радыятараў з ніжняй подводкой.

асноўныя звесткі

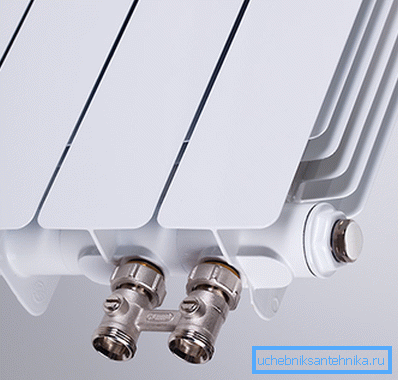

Так выглядаюць алюмініевыя радыятары з ніжняй подводкой

Сучасныя падлогавыя радыятары з ніжняй подводкой актуальныя ў тым выпадку, калі трубы ацяплення праведзены пад падлогай. Трэба сказаць, што сёння, пры ўладкаванні новых кватэр і дамоў, у большасці выпадкаў практыкуецца прыхаваная пракладка труб, а значыць неабходныя ацяпляльныя прыборы, разлічаныя на такі тып падлучэння.

Важна: Абраўшы гэты спосаб устаноўкі ацяпляльных прыбораў, неабходна выкарыстоўваць спецыяльны вузел падлучэння для радыятараў з ніжняй подводкой. Такі падыход да правядзення мантажных работ дазволіць папярэдзіць пагрозу затаплення ў выпадку аварыі і страты злучэннямі герметычнасці.

На фота вузел для падлучэння труб

Як ужо было сказана, кожнаму спосабу падлучэння ўласцівыя не толькі перавагі, але і некаторыя недахопы. У дадзеным выпадку недахопам з'яўляецца зніжэнне энергаэфектыўнасці батарэі прыкладна на 10%, у параўнанні з аналагамі, падлучанымі па іншай схеме.

Тым не менш, страту эфектыўнасці можна кампенсаваць правільным выбарам ацяпляльнага прыбора. У продажы прадстаўлены шырокі асартымент батарэй, якія адрозніваюцца як тыпам ужытыя пры вырабе матэрыялаў, так і ступенню энергаэфектыўнасці.

Таму, для таго каб пры выкарыстанні аўтаномнай ацяпляльнай сістэмы з падключэннем батарэй знізу, у памяшканні не было холадна, варта набываць алюмініевыя або металічныя прылады, якія больш інтэнсіўна вызваляюць цяпло.

Чым выклікана неабходнасць прымянення батарэй з падключэннем унізе

Вузел для падлучэння труб у сабраным стане

Як ужо было сказана, асноўная прычына, па якой праводзіцца ўстаноўка біметалічных радыятараў з ніжняй подводкой, гэта размяшчэнне труб пад падлогай. Але, аказваецца гэтая прычына не адзіная.

Далучэнне, выкананае ўнізе, выглядае больш эстэтычна, чым бакавое або перакрыжаванае. Справа ў тым, што інтэр'ер, аформлены такім чынам, глядзіцца значна акуратней і больш гарманічна.

Падключэнне знізу больш практычна, так як можа быць выканана сваімі рукамі з выкарыстаннем спецыяльнага вузла або напрамую. Калі выкарыстоўваецца спецыяльны вузел, то батарэю можна адключыць ад сістэмы без неабходнасці ў сліве вады. Гэта больш чым актуальна, калі ўзнікала патрэба ў рамонце аднаго з прылад пры функцыянуе сістэме.

Неабходнасць у падлучэнні знізу можа быць выклікана канструкцыйнымі асаблівасцямі самой батарэі. Так, напрыклад, некаторыя трубчастыя ці панэльныя мадэлі ў стоковой камплектацыі маюць ўваходныя адтуліны, размешчаныя не па баках, а ўнізе.

Важна: штатныя прыстасаваннямі для ніжняй падводкі камплектуюцца ацяпляльныя прыборы, вырабленыя з сталі. Біметалічныя і алюмініевыя батарэі штатным вузлом, неабходным для падлучэння да труб знізу, па большым рахунку не камплектуюцца. У выніку гэты вузел неабходна набываць асобна і мацаваць да ніжніх бакавым адводам, прадугледжаных у стандартнай камплектацыі.

Тыпы ацяпляльных прыбораў

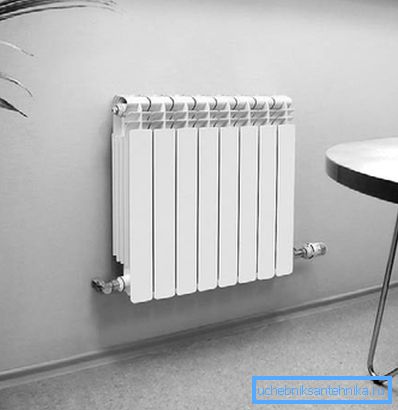

Прыклад таго як могуць быць устаноўлены біметалічныя радыятары з ніжняй подводкой

У штатнай камплектацыі не ўсе тыпы батарэй аснашчаны ўсім неабходным для ніжняга падключэння. Калі выбіраеце ацяпляльныя прыборы, якія з завода абсталяваны вузлом для далучэння да труб, пракладзеным ў падлозе, самы час звярнуць увагу на сталёвыя радыятары з ніжняй подводкой.

Гэтая катэгорыя ацяпляльных прыбораў прадстаўлена ў продажы наступнымі мадыфікацыямі:

  1. Панэльныя батарэі, якія, у адпаведнасці з канфігурацыяй, падпадзяляюцца на наступныя мадэлі:
  • гладкія;
  • профільныя;
  • гігіенічныя.

Профільныя мадэлі шырока прымяняюцца ў побыце. Гэтыя прылады нескладана апазнаць па коробчатой ​​кажуху з выштамповкой на адным баку, выкананай у форме вертыкальных палос. Гэтая мадыфікацыя папулярная, бо яе кошт найбольш даступная, а акрамя таго дэкаратыўная выштамповка надае прыбору асаблівую прывабнасць.

Гладкія і гігіенічныя мадэлі нескладана апазнаць па адсутнасці выштамповок. Такія ацяпляльныя прыборы ў побыце прымяняюцца рэдка, так як у асноўным ўсталёўваюцца ў медыцынскіх установах, будынках грамадскага прызначэння і г.д.

Характэрнымі асаблівасцямі гэтых батарэй з'яўляецца прастата сыходу, так як іх нескладана чысціць ад пылу і адмываць ад розных забруджванняў.

  1. Трубчастыя батарэі, таксама, як і панэльныя, вырабляюцца з сталі, але пры гэтым выглядаюць больш прывабна. Трубкі, з якіх сабраны абаграваючы прыбор з'яўляюцца сумешчаных секцыямі, па якіх цыркулюе цепланосбіт.
Сталёвая трубчастая батарэя

Такія мадэлі ў штатнай камплектацыі могуць быць аснашчаны фітынгамі для падлучэння да труб, пракладзеным ў падлозе або ў ніжняй часткі сцен.

Як можна падвесці трубы знізу

Алюмініевыя і біметалічныя радыятары ацяплення з ніжняй подводкой ў штатнай камплектацыі сустракаюцца нячаста, а таму можа спатрэбіцца набыццё спецыяльнага вузла, з дапамогай якога выконваецца падключэнне.

У гэтым выпадку трэба ўлічыць, што ніжняе падлучэнне можа быць наступных тыпаў:

  • аднабаковы далучэнне, пры якой абедзве трубы далучаюцца, з аднаго боку. Гэта найбольш запатрабаванае рашэнне бо трубы на падачу і на обратку пры схаванай падводцы размяшчаюцца з зазорам 10-20 гл. Перавагай такога тыпу падлучэння з'яўляецца акуратнасць ўсёй канструкцыі.
  • рознабаковае далучэнне мяркуе падлучэнне труб па розныя бакі батарэі. Такое рашэнне сустракаецца нярэдка і часцей за ўсё прадыктавана асаблівасцямі канфігурацыі ацяпляльнай сістэмы.

Асаблівасці правядзення мантажных работ

Мантаж абаграваючы прыбораў і, напрыклад, ўстаноўка біметалічных радыятараў з бакавой подводкой мала чым адрозніваюцца адзін ад аднаго.

  • Ўстаноўка батарэі выконваецца на спецыяльныя кранштэйны, якія падбіраюцца ў адпаведнасці з тыпам радыятара.
  • Размяшчаючы батарэю, пераканайцеся ў тым, што зазор знізу не перавышае 20 см, але і не менш за 10 см. Калі зазор менш чым гэта трэба, будзе цяжка праводзіць уборку. Калі зазор больш, чым гэта трэба, магчыма адукацыю халодных участкаў, што негатыўна адаб'ецца на канвекцыі паветра.
  • Фітынгі накручваюцца з выкарыстаннем ФУМ-стужкі ў якасці ўшчыльняльніка.

выснову

Такім чынам, мы разгледзелі, якая інструкцыя далучэння ацяпляльных прыбораў да ніжняй падводцы. Засталіся пытанні, якія патрабуюць тлумачэнняў? Больш карыснай інфармацыі вы знойдзеце, паглядзеўшы відэа ў гэтым артыкуле.
