Радыятарны ніпель: функцыі, замена, герметызацыя

Якія функцыі выконвае ніпель для радыятараў ацяплення? Як ён уладкованы? Як замяніць зламаны ніпель і чым забяспечыць герметычнасць злучэння пасля яго замены? У гэтым артыкуле мы паспрабуем адказаць на пералічаныя пытанні.

Сталёвы ніпель з ахоўным кадміевага пакрыццём.

Што гэта такое

Секцыйныя радыятары атрымалі найбольшае распаўсюджванне, сярод іншага, дзякуючы магчымасці гнуткай рэгулявання цеплааддачы прыбора. Калі яго эфектыўнасць апынецца недастатковай, заўсёды можна дадаць яшчэ некалькі секцый, павялічыўшы цеплавую магутнасць. Зразумела, што іх кошт несупастаўная з выдаткамі на новы канвектар або панэльны радыятар вялікіх памераў.

Ніпель для радыятара, уласна, і забяспечвае іх злучэнне паміж сабой. Ён уяўляе сабой кароткую трубку з противонаправленными разьбой, якія адначасова ўкручваюцца ў дзве сумежныя секцыі, прыцягваючы іх адзін да аднаго. Ўнутры ён забяспечаны парай выступаў для радыятарнага ключа.

Дыяметр разьбы ніпель і, адпаведна, калектараў секцый складае:

тып радыятара памер разьбы
чыгунны ДУ32 (1 1/4 цалі)
Алюмініевы, біметалічны ДУ25 (1 цаля)

У якасці матэрыялаў пры вытворчасці ніпеляў выкарыстоўваюцца:

  • Каванага чыгуну;
  • Сталь.

Карысна: сталёвыя вырабы значна трывалей на парыў, затое валодаюць меншай каразійнай устойлівасцю. Калі сістэма ацяплення скідаецца на лета, то пераважны Радыятарны чыгунны ніпель: гэты шлях дазволіць абыйсціся пры разборцы ацяпляльнага прыбора куды меншымі намаганнямі.

Сталёвы ніпель для чыгунных радыятараў трывалы, але няўстойлівы да карозіі.

праблемы

Якія праблемы секцыйных ацяпляльных прыбораў так ці інакш звязаныя з ніпель?

Межсекционные цечы

Прычына іх з'яўлення - у тым, што пракладкі паміж сцягнутымі ніпель секцыямі паступова губляюць эластычнасць з-за доўгага нагрэву і вапнавання. Пры кожным нагрэве і астуджэнні лінейныя памеры секцый нязначна змяняюцца; пры гэтым пракладка раз за разам дэфармуецца.

Нарэшце, пры чарговым астуджэнні батарэі яна перастае цалкам перакрываць прасвет паміж калектарамі секцый, і на стыку выступае вільгаць.

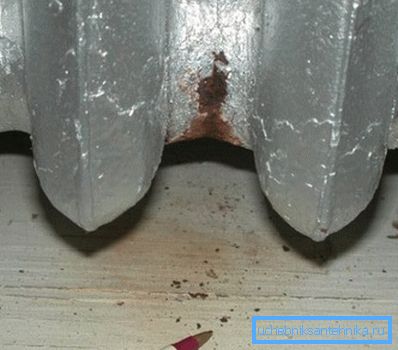

Цячы паміж секцый.

разрыў ніпель

Куды больш непрыемны сваімі наступствамі разрыў ніпель. Калі ў першым выпадку горшае, што вам пагражае - невялікая лужынка пад батарэяй, то расстыковка аднаго з калектараў багатая затапленнем вашай і суседніх кватэр гарачай вадой з вялікай колькасцю глею і пяску.

Што можа быць прычынай разрыву дастаткова моцнага ніпель?

  • Перацягнутых пры зборцы злучэнне. Як ужо гаварылася, секцыі некалькі пашыраюцца пры нагрэве; варта тэмпературы цепланосбіта падрасці - і ледзь азначылася расколіна пашырыцца і ператворыцца ў крыніцу сур'ёзных праблем.
  • гідраўдар. Так называецца якая распаўсюджваецца ў практычна несжимаемой асяроддзі хваля, створаная рэзкай прыпынкам патоку пры адрыве клапана шрубавага вентыля, падзенні шчочкі засаўкі або проста рэзка перакрытай запорной арматуры. Ціск на фронце патоку пры гідраўдараў можа дасягаць 20 - 25 атмасфер.

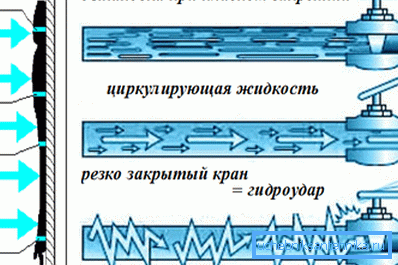

Механізм ўзнікнення гідраўдару.

Даведка: чыгунныя радыятары разлічаныя на працоўны ціск у 9-12 атмасфер, алюмініевыя - у 6 - 16.

герметызацыя

Чым забяспечваецца герметычнасць межсекционных злучэнняў?

  • Аж да сярэдзіны 20 стагоддзя для гэтай мэты выкарыстоўваўся сантэхнічны лён са свінцовым сурыкам. Фарба прадухіляла выгаранне натуральнага валакна пры высокіх тэмпературах і загніванне пры ўвільгатненні. Подмотка ўкладвалася вакол ніпель шчыльным пучком і надзейна сцягваць пры злучэнні секцый.
  • Наступныя некалькі дзесяцігоддзяў пры завадской зборцы чыгунных ацяпляльных прыбораў выкарыстоўваліся пракладкі з паронита (жорсткай тэрмаўстойлівай гумы). Салідны рэсурс гэтага матэрыялу спалучаецца з нізкай эластычнасцю, які патрабуе вялікага намаганні сцягвання.

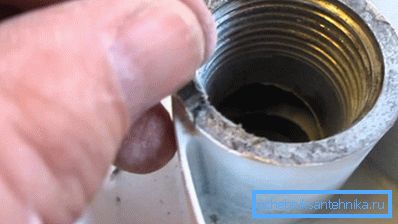

На фота - намёртва прыліплая да калектара паронитовая пракладка.
  • Цяпер для секцыйных алюмініевых, чыгунных, сталёвых і біметалічных батарэй разам з паронитом выкарыстоўваюцца сіліконавыя пракладкі. Яны адрозніваюцца тороидным перасекам (прасцей кажучы, вонкава падобныя на тонкі абаранак). Сілікон доўгі час захоўвае эластычнасць і не патрабуе вялікага намаганні сцягвання.

Аднак: пры зборцы межсекционного злучэння сваімі рукамі пракладку даволі цяжка отцентровать так, каб яна не выціснула за межы секцый. Сіліконавыя колцы зручней выкарыстоўваць з секцыямі, якія маюць колцавыя проточку на плоскасцях калектараў.

замена

Як замяніць пракладку паміж секцыямі або межсекционный ніпель?

Вось інструкцыя па замене для выпадку, калі праблемнае злучэнне знаходзіцца блізка да канца радыятара:

  1. Пасля скіду цепланосбіта адварочваюцца глухія коркі.
  2. На радыятарным ключы маркерам адзначаецца адлегласць да праблемнага злучэння.
  3. Ключ заводзіцца ў радыятар і паварочваецца да счаплення з рэбрамі ніпель.
  4. Ніпель адварочваецца па гадзінны стрэлцы (з боку глухой коркі разьба заўсёды левая) на адзін абарот.
  5. Аперацыя паўтараецца з другім ніпель. Далей яны адварочваюцца па чарзе: перакос можа заклінаваць злучэнне або проста парваць ніпель.

Пасля замены дэфектнай дэталі зборка праводзіцца ў зваротным парадку. Калі праблемнае злучэнне знаходзіцца блізка да падводцы, радыятар дэмантуецца і разбіраецца на падлозе.

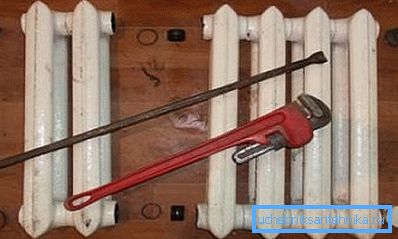

Для доступу да першых ад падводкі секцыях батарэю лепш зняць.

Пры рамонце секцыйных радыятараў карысна ведаць пару тонкасцяў.

  • Калі злучэнне не паддаецца ключу - прагрэйце калектар секцыі паяльной лямпай або будаўнічым фенам. Дзякуючы тэмпературным пашырэнню неабходнае для разборкі высілак стане цалкам пасільным.

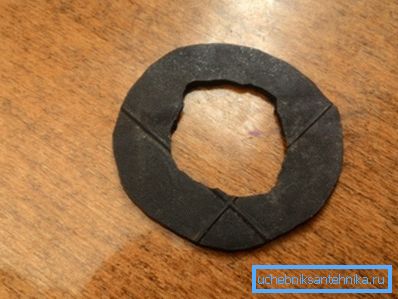

  • Калі пад рукой няма гатовых радыятарных пракладак, іх можна вырабіць самастойна. Разрэжце непатрэбную аўтамабільную камеру, абведзены на ёй контур старой пракладкі шарыкавай ручкай і выражыце новую пракладку звычайнымі нажніцамі.
Нягледзячы на ​​няроўныя боку, такі выраб здольна забяспечыць герметычнасць злучэння секцый.

заключэнне

Як бачыце, рамонт секцыйных ацяпляльных прыбораў не патрабуе высокай кваліфікацыі або нейкіх асаблівых навыкаў. Даведацца пра яго больш чытачу дапаможа відэа ў гэтым артыкуле. Поспехаў!
