Радыятарны профіль: вобласці прымянення і спосабы мантажу

Для чаго можа быць выкарыстаны алюмініевы Радыятарны профіль? Якія яго разнавіднасці можна сустрэць у продажы? Якім чынам арганізаваць цеплаадвод ад грэецца, прылады або мікрасхемы з яго дапамогай? Давайце паспрабуем адказаць на гэтыя пытанні.

Наш герой - алюмініевы профіль для арганізацыі цеплаадводу.

Што гэта такое

Алюмініевы профіль - радыятар ўяўляе сабой пласціну або швелеры з дадатковым оребреніем для павелічэння плошчы цеплаадводу. Менавіта алюміній масава выкарыстоўваецца ў якасці матэрыялу для радыятараў з-за спалучэння высокай цеплаправоднасці (у чатыры разы больш, чым у сталі або чыгуну) і параўнальна невысокай коштам металу, абумоўленай прастатой і тэхналагічнасцю яго атрымання з гліназёму.

Наколькі моцна цеплаправоднасць металу ўплывае на эфектыўнасць цеплаадводу? Прывядзём прыклад з вобласці ацяплення: пры ідэнтычных памерах цеплааддача медна-алюмініевага канвектару прыкладна ўдвая больш, чым у кругла-профільнага чыгуннага радыятара. Розніца абумоўлена больш раўнамерным нагрэвам оребренной ў першага ацяпляльнага прыбора.

вобласці прымянення

Дзе масава выкарыстоўваецца профіль - радыятар? Наўскідку можна назваць дзве вобласці.

святлодыёдныя стужкі

Яны пазіцыянуюцца як эканамічны і халодны крыніца святла. Па большай частцы гэта меркаванне адпавядае рэчаіснасці: святлодыёды значна эканамічней лямпаў напальвання, галагенных і нават кампактных люмінесцэнтных. Аднак не трэба думаць, што спажываная электраэнергія цалкам ператвараецца ў святло: ККД святлодыёда далёкі ад 100%.

крыніца святла ККД
лямпа напальвання 2%
Кампактная флюарэсцэнтная лямпа 7,5%
Лямпа дзённага святла з электронным баластам 12,5
святлодыёд 45-50

Звярніце ўвагу: намі прыведзена значэнне ККД для параўнальна новай лінейкі святлодыёдаў 5630. У больш старых і распаўсюджаных 5050 і 3528 суадносіны выдаткаванай і выпраменьванай энергіі значна горш.

Святлодыёды розных пакаленняў лёгка адрозніць па форме і памерам крышталя.

Акрамя саміх святлодыёдаў, на стужцы прысутнічаюць абмяжоўваюць ток рэзістары, якія дадаткова некалькі пагаршаюць эфектыўны ККД. Куды дзяецца рэшту выдаткаванай электраэнергіі - здагадацца няцяжка: яна цалкам пераўтворыцца ў цяпло.

Магутнасць сучасных стужак дасягае 18-24 ват на пагонны метр. Гэта крыху ў абсалютным выражэнні; аднак, з улікам нязначнай плошчы цеплаабмену вылучэнне 9-12 ват у выглядзе цяпла прымушае стужку грэцца да даволі сур'ёзных тэмператур.

Між тым у нагрэву святлодыёднай стужкі ёсць які абмяжоўвае фактар. Працоўная тэмпература святлодыёдаў жорстка лімітаваная вытворцам.

Заяўленыя для сучасных святлодыёдаў 30 - 50 тысяч гадзін рэсурсу актуальныя толькі пры наступных тэмпературах:

  • Для лінейкі святлодыёдаў 3528 - да 65 С;
  • Для 5050 - да 65 С;
  • Для 5630 - да 80 С;
  • Для 5730-05 - да 80 С;
  • Для 5730-1 - да 80 С.

Перавышэнне тэмпературнага ліміту прыводзіць да паскоранай дэградацыі паўправадніковых элементаў; чым вышэй тэмпература - тым менш фактычны тэрмін службы.

Алюмініевы радыятар выконвае для стужкі функцыю пасіўнага цеплаадводу: ён рэзка павялічвае плошчу цеплааддачы, памяншаючы нагрэў святлодыёдаў.

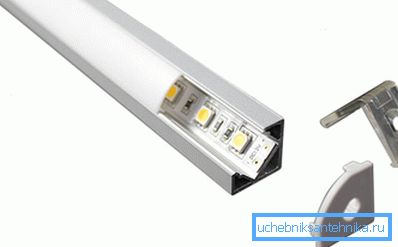

Мантаж стужкі на профіль павялічвае тэрмін яе службы.

Даведка: вытворцы настойліва рэкамендуюць ўстаноўку на алюмініевы радыятар усіх стужак магутнасцю ад 14 ват / метр.

Якімі бываюць радыятары для святлодыёдных стужак?

У продажы можна сустрэць наступныя іх тыпы:

  1. кутні. Як правіла, оребренной нязначна; перасек профілю мае Г-вобразную форму. Радыятар часта камплектуецца рассейвальнікаў, які закліканы прадухіліць стому вачэй кропкавымі крыніцамі яркага святла;
  2. ўбудоўваецца. Сячэнне - П-вобразнае; мантуецца ў пазы мэблі, гіпса-кардонныя столяў, разнастайных ніш. І тут часцяком у завадскую камплектацыю ўваходзяць рассейвальнікаў;

Звярніце ўвагу: рассейвальнікаў памяншае светлавы струмень на 25-40%. Пры разліку асветленасці памяшкання не забудзьцеся ўнесці папраўку.

  1. накладной профіль прызначаны для потолочного і насценнага мантажу.
Некалькі разнавіднасцяў профілю для святлодыёдных стужак.

Кошт радыятара для святлодыёдных стужак ўмеранай (да 20 ват) магутнасці вар'іруецца ад 70 да 200 рублёў за пагонны метр.

мікрасхемы

Па меры памяншэння тэхпрацэсу вытворчасці шматслойных мікрасхем бесперапынна зніжаецца сілкавальнае іх напружанне, а вось ток, спажываны імі, гэтак жа стабільна расце. Расце, на жаль, і цеплавыдзяленне буйных мікрасхем. Гэтая тэндэнцыя найбольш паказальна прасочваецца на прыкладзе цэнтральных працэсараў і GPU (чыпаў відэакарт).

Прывядзём некалькі лічбаў:

  • Тыповы цеплавой пакет працэсара Pentium 3 з частатой 600 MHz складаў 43 вата;
  • Для сучаснага топу - працэсара Core i7-4790K - тыповая цеплавыдзяленне роўна ўжо 88 ват, пікавае - 130;

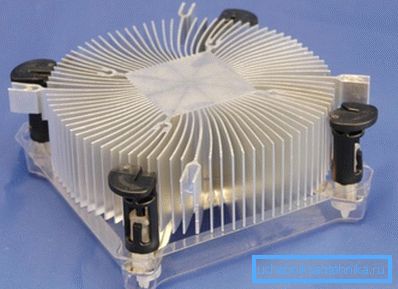

Радыятар сістэмы астуджэння сучаснага працэсара.
  • Анансаваная пятнаццаць гадоў таму відэакарта NVidia GeForce 256 мела цеплавыдзяленне на ўзроўні 24 ват;
  • Сучасны топ - Ge Force GTX 980 Ti - вылучае ў выглядзе цяпла ўжо 250 ват.

Зразумела, праблема цеплаадводу і тут паўстае ў поўны рост.

Алюмініевы профіль для радыятараў розных формаў, з рознай плошчай і формай оребренной выкарыстоўваецца для астуджэння:

  • Цэнтральных працэсараў;
  • Графічных працэсараў;
  • Мікрасхем паўночнага і паўднёвага моста (на сучасных матчыных поплатках яны трансфармаваліся ў адзіную мікрасхему чыпсэта);
  • Ключавых транзістараў стабілізатараў харчавання;
Сучасная матчына плата з радыятарамі астуджэння чыпсэта і транзістараў.
  • Разнастайных кіраўнікоў мікрасхем роутеров, світч і г.д.

мантаж

Нягледзячы на ​​разнастайнасць формаў радыятараў, спосабаў ўсталяваць іх сваімі рукамі даволі няшмат.

Радыятары для святлодыёдных стужак часцей за ўсё мацуюцца на звычайны універсальны клей ці сіліконавы герметык, а таксама на саморезы. Сама стужка выкарыстоўвае для мацавання нанесеную вытворцам клеючы пласт.

Радыятары для цэнтральных і графічных працэсараў выкарыстоўваюць для надзейнай фіксацыі подпружиненные заціскі і шрубавыя механізмы. У большасці выпадкаў на радыятар мантуецца абдзімаецца яго вентылятар.

Нарэшце, для ўстаноўкі радыятарнага профілю на транзістары пераўтваральнікаў харчавання ў адсутнасць у плаце адтулін для спружыннага мацавання часта выкарыстоўваецца термоклей. Інструкцыя па яго ўжыванні цалкам стандартная: клей наносіцца на паверхню транзістараў, пасля чаго радыятар прыціскаецца да іх з умераным высілкам на 2-3 гадзіны.

На фота - айчынны термоклей Алсил-5.

заключэнне

Спадзяемся, што наш кароткі азнаямленчы агляд падасца чытачу пазнавальным. Дадатковую інфармацыю ён, як заўсёды, можа атрымаць з відэа ў гэтым артыкуле. Поспехаў!
