Радыятары ацяплення: памеры і цеплавая магутнасць

Памер радыятара ацяплення з'яўляецца адным з асноўных параметраў, які вызначае прадукцыйнасць гэтага прылады. Вось чаму, выбіраючы батарэі для ўстаноўкі ў кватэру або дом, нам трэба звяртаць увагу не толькі на матэрыял, з якога яны зроблены, але і на іх габарыты.

У нашым артыкуле мы разгледзім найбольш важныя аспекты гэтага выбару, а таксама прааналізуем залежнасць памеру радыятара і яго прадукцыйнасці па цяпла.

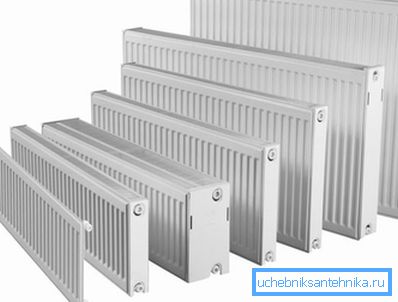

Ацяпляльныя прылады могуць адрознівацца як па габарытах, так і па эфектыўнасці працы

апісанне вырабаў

канфігурацыя батарэі

Ацяпляльныя радыятары секцыйнага тыпу

Памеры ацяпляльных радыятараў напрамую залежаць ад іх канструкцыі. І хоць агульная схема прылады батарэі амаль заўсёды аднолькавая, адрозненні ўсё ж прысутнічаюць.

Па гэтым параметры вылучаюць такія групы вырабаў:

  • секцыйныя. Найбольш распаўсюджаная разнавіднасць ацяпляльных прылад. Канструкцыя складаецца з некалькіх асобных элементаў, якія могуць злучацца паміж сабой у адвольным колькасці.

Звярніце ўвагу! Інструкцыя па эксплуатацыі секцыйных радыятараў часта ўтрымлівае характарыстыкі (цеплааддачу, масу) не ўсё вырабы, а асобнай секцыі. Такі падыход істотна палягчае ўсе цеплатэхнічныя разлікі.

  • трубчастыя. Вонкава даволі падобныя з секцыйнымі, але маюць цэласную структуру. Рэбры такіх радыятараў прадстаўлены трубкамі з металу, усярэдзіне якіх цыркулюе гарачая вада ці іншы цепланосбіт. Для іх характэрная досыць высокі кошт, але пры гэтым яны з'яўляюцца самыя эфектыўнымі ацяпляльнымі прыборамі.
  • панэльныя. Ўяўляюць сабой некалькі труб з цепланосбітам, зняволеных у металічны кажух. Звычайна маюць кампактныя памеры, каб палягчае іх ўстаноўку ў малагабарытных тыпавых кватэрах.

Трэба адзначыць, што канфігурацыя шмат у чым вызначае матэрыял, які выкарыстоўваецца для вытворчасці. Так, секцыйныя мадэлі робяць альбо з чыгуну, альбо з алюмінія, а для большай часткі панэльных прылад выкарыстоўваюць сталь. Што тычыцца трубчастых радыятараў ацяплення, то яны таксама могуць быць сталёвымі, але найбольш прадукцыйнымі сярод спецыялістаў лічацца медныя мадэлі.

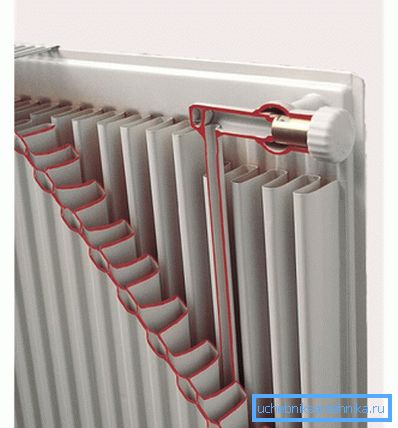

Структура панэльнай разнавіднасці

Габарыты асноўных разнавіднасцяў

Як мы адзначылі вышэй, памер ацяпляльнага прылады вызначае, якая колькасць цяпла яно перадасць паветры ў памяшканні. Пры гэтым большасць вытворцаў выпускаюць вырабы ў розных габарытах: як правіла, у стандартным, кампактна (нізкім) і павялічаным варыянце. Такое разнастайнасць дазваляе падбіраць батарэю пад канкрэтныя патрабаванні як па цяпла, так і па месцы размяшчэння.

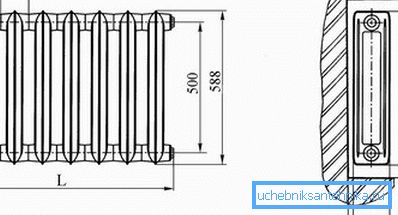

Чарцёж стандартнага чыгуннага радыятара з памерамі

Звярніце ўвагу! Асаблівасці пункту мантажу накладваюць пэўныя абмежаванні на максімальны памер выкарыстоўванай канструкцыі, але пра гэта мы пагаворым у раздзеле, прысвечаным выкананню ўстаноўкі сваімі рукамі.

Ніжэй прыводзіцца табліца, якой вы зможаце карыстацца для вызначэння габарытаў найбольш часткі выкарыстоўваюцца разнавіднасцяў радыятараў:

матэрыял параметр Стандартныя мадэлі, мм Нізкія мадэлі, мм Высокія мадэлі, мм
Чыгун (секцыйныя) вышыня 588 388 660 - 955
глыбіня 140 140 140
памер секцыі 93-95 93-95 93-95
Сталь (панэльныя) вышыня 600 150 - 500 750 - 1200
глыбіня 70 - 150 70 - 150 70 - 150
шырыня панэлі 400-3000 400-3000 400-3000
Алюміній (секцыйныя) вышыня 580 200 - 400 700
глыбіня 75 -100 75 -180 80 -100
памер секцыі 80 40 80
Сталь + алюміній (біметалічныя секцыйныя мадэлі) вышыня 550 - 580 300 - 500 да 900
глыбіня 75 -100 95 95
памер секцыі 80 80 80

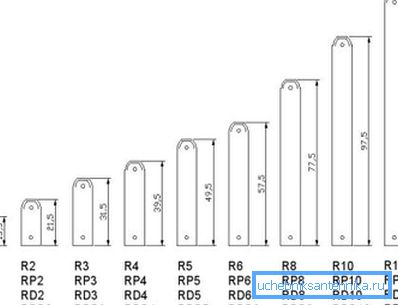

Мадэльны рад сталёвых панэляў (размерs ў см)

Звярніце ўвагу! У дадзенай табліцы прыведзены асераднёныя параметры. Памер радыятараў ацяплення ў розных вытворцаў можа адрознівацца дастаткова моцна, таму, калі для вас крытычна важна супадзенне габарытаў да міліметра, варта загадзя вывучыць асаблівасці пэўнай мадэлі, а лепш - прамеры рулеткай абраны вамі асобнік.

Рэкамендацыі па ўстаноўцы

Разлік цеплавой магутнасці

Калі прааналізаваць інфармацыю ад вытворцы, то стане відавочна, што розныя па габарытах прылады вылучаюць у памяшканне розная колькасць цяпла. Менавіта з гэтай прычыны разлічваць колькасць секцый або ацяпляльных панэляў трэба толькі пасля таго, як вы выбіралі мадэль для ўстаноўкі.

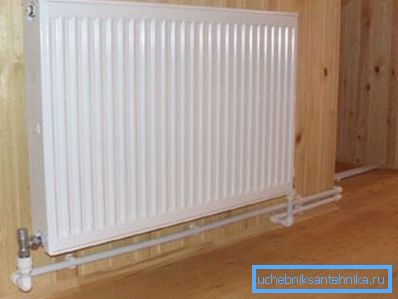

Фота усталяванай сталёвы мадэлі

Сам разлік вырабляецца дастаткова проста:

  • На абаграванне 1 кубаметру жылога памяшкання неабходна выдаткаваць 41 Вт энергіі. Такім чынам, патрабаваная прадукцыйнасць батарэй будзе павялічвацца прапарцыйна памерах памяшкання.
  • Так, аб'ём пакоя 5 х 5 х 3 м складзе 75 м3.
  • Для ацяплення нам трэба будзе 3075 Вт.

Выканаем разлік для найбольш часта выкарыстоўваюцца тыпаў радыятараў:

  • Чыгунныя радыятары ацяплення з сярэдняй цеплааддачай у 120 Вт / секцыя - 26 секцый.

Звярніце ўвагу! У нас атрымалася дробавую лік - 25,6 - так што мы акругляем яго ў большы бок.

  • Сталёвыя радыятары ацяплення (140 Вт) - 22 секцыі.
  • Алюмініевыя радыятары ацяплення (180 Вт) - 17 секцый.
  • Біметалічныя радыятары (200) - 14 секцый.

Натуральна, калі мы будзем выкарыстоўваць прылады з павялічанай вышынёй, то і прадукцыйнасць іх па цяпла будзе значна больш. Адпаведна, колькасць секцый, неабходных для абагрэву памяшкання, будзе змяншацца.

правільны мантаж

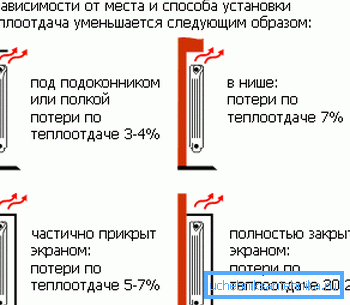

Страты цеплааддачы батарэі

Акрамя ўласна паказчыкаў цеплааддачы, памеры радыятара ацяплення, які мы набываем для нашага дома, будуць залежаць і ад таго, дзе мы будзем яго ўсталёўваць.

  • Так, для мантажу ўздоўж сцен і пад падваконнікамі вышынёй ад 90 см звычайна набываюцца стандартныя мадэлі батарэй. У секцыйных прылад шырыня рэгулюецца даданнем рэбраў, а панэльныя і трубчастыя вырабы трэба першапачаткова падбіраць у залежнасці ад патрэбных нам габарытаў.
  • На свабодных сценах можна выкарыстоўваць высокія разнавіднасці. Як правіла, яны адрозніваюцца падвышанай цеплааддачай, і таму іх звычайна мантуюць у вялікіх пакоях з лішкам адкрытай прасторы.
  • Выкарыстанне кампактных радыятараў з прыніжаных профілем будзе апраўдана ў калідорах і пярэдніх пакояў, а таксама ў дамах з вялікімі аконнымі праёмамі.

Што тычыцца канкрэтных лічбаў, то варта прытрымлівацца наступных абмежаванняў:

  • Каб забяспечыць бесперашкоднае паступленне халоднага паветра да радыятара для абагрэву, прылада нельга мантаваць ушчыльную да падлогі. Мінімальны зазор складае каля 60 мм, а аптымальны - 100 - 150 мм.
  • Тое ж датычыцца і адлегласці ад верхняга краю батарэі да падваконнай дошкі. Каб гарачае паветра бесперашкодна пранікаў у памяшканне, зазор паміж гэтымі элементамі павінен складаць не менш за 100 мм.

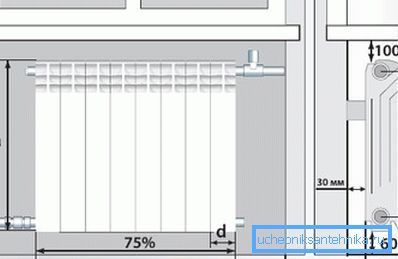

Схема правільнай ўстаноўкі

Звярніце ўвагу! Калі вы выкарыстоўваеце габарытную мадэль, то ў самой падваконнай дошцы трэба прарабіць адтуліны для выхаду цёплага паветра, задекорировав іх адмысловымі рашоткамі. Дарэчы, ўстаноўка такіх рашотак здольная часткова вырашыць праблему з конденсатообразованием на шкле за кошт іх абагравання.

  • Шырыню радыятара пажадана падбіраць з такім разлікам, каб ён перакрываў амаль увесь аконны праём (не менш за 75 - 80% адлегласці ад адхону да адхону). У гэтым выпадку магутнасці прылады будзе дастаткова, каб сфармаваць так званую цеплавую заслону, якая прадухіляе з'яўленне скразнякоў.

выснову

Выбіраючы памеры радыятараў ацяплення, трэба ў першую чаргу звяртаць увагу на іх адпаведнасць задачы, якая стаіць перад сістэмай абагрэву памяшкання. Як бачыце, у працэсе падбору і мантажу батарэй ёсць шэраг тонкасцяў, таму перад пачаткам закупак і ўсталявальных прац варта прагледзець прадстаўленае ў артыкуле відэа для атрымання дадатковай інфармацыі.
