Радыятары ацяплення ў падлозе: як абагрэць памяшканне са

Якімі б універсальнымі ні былі насценныя батарэі, яны зусім не падыдуць для ўстаноўкі ў прасторных памяшканнях, вялікая частка сцен якіх выкананая са шкла. У гэтым выпадку выкарыстоўваюцца іншыя радыятары ацяплення: ўбудавальныя ў падлогу або якія мантуюцца на ножках.

Практыка паказвае, што першы варыянт найбольш прымальны, бо дазваляе цалкам замаскіраваць грувасткія і неэстэтычную прыборы ацяплення. Менавіта пра асаблівасці выкарыстання і мантажу гэтых прыбораў пойдзе гаворка ніжэй.

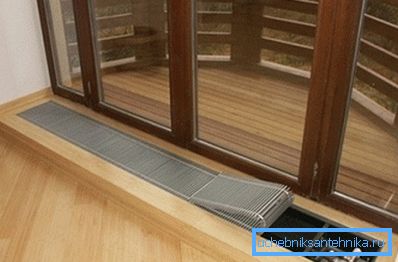

Радыятар ў нішы - выдатнае рашэнне для закрытых тэрас і веранд

Незвычайнае ацяпляльнае абсталяванне

асаблівасці канструкцыі

Ўбудавальныя ў падлогу радыятары ацяплення выкарыстоўваюцца досыць рэдка, але часам яны проста незаменныя. Асноўная сфера іх ужывання - ацяпленне пакояў, якія маюць вялікую плошчу шклення. Гэта можа быць проста памяшканне з вялікімі вокнамі альбо закрытая тэраса з выхадам у сад.

У такім выпадку існуе некалькі спосабаў абагрэву:

  1. Класічныя батарэі, якія ўсталёўваюцца на бакавы або задняй сцяне. Гэты варыянт з'яўляецца самым неэфектыўным, так як усім вядома, што ацяпляльнае абсталяванне павінна ўсталёўвацца ў самым халодным месцы пакоя, гэта значыць у вокнаў. Акрамя таго, такім чынам, можа быць парушаны стыль інтэр'еру, задуманы архітэктарам або дызайнерам.
  2. Сістэма падагрэву, мантаваным пад падлогавае пакрыццё. Нядрэннае рашэнне, якое не можа быць рэалізавана, калі ў якасці матэрыялу для афармлення падлогі выкарыстоўваецца драўніна: паркет, масіўная або палубная дошка і гэтак далей. Справа ў тым, што яна мае нізкі каэфіцыент цеплаправоднасці. Гэта значна знізіць эфектыўнасць такой сістэмы ацяплення.
Сістэма падагрэву падлогі не заўсёды можа прагрэць паветра да камфортнага ўзроўню

Акрамя таго, кошт падобнага рашэння будзе нашмат больш, чым кошт ўстаноўкі канальных абагравальнікаў.

  1. Убудаваныя ў падлогу радыятары ацяплення. Ўяўляюць сабой адну з разнавіднасцяў класічных батарэй, якія выкарыстоўваюцца ў сетках абагрэву з вадкім цепланосбітам. Адрозніваюцца толькі формай і месцам ўстаноўкі: яны мантуюцца ў штучна створаных дзеля гэтай мэты выманнях (каналах), пракладзеных у падлозе.

Зверху такія батарэі зачыняюцца рашоткамі, не перашкаджаючымі току паветра і выдатна маскіравалымі ўстаноўленае абсталяванне.

Перавагі падобнага рашэння складаюцца ў наступным:

  • крыніца цяпла знаходзіцца менавіта ў тым месцы, дзе гэта найбольш неабходна;
  • батарэя, размешчаная пад падлогай, ня перашкаджае доступу да дзвярэй або акна і не ўносіць дысананс у дызайн памяшкання.

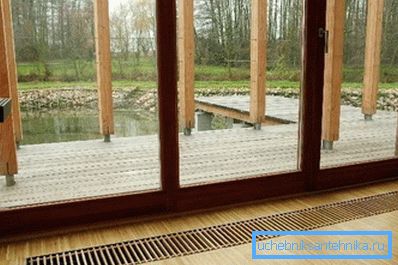

Крыніца цяпла, які не псуе інтэр'ер

Сучаснымі будаўнічымі супермаркетамі прапануецца дзве разнавіднасці радыятараў, усталёўваных пад падлогай:

  1. Корпусныя. У гэтым выпадку награвальны элемент усталяваны ў спецыяльны корпус, які мантуецца ў падлогу і выконвае ролю канала.
  2. Безкорпусные. Такія радыятары размяшчаюцца ў нішах, якія перад гэтым неабходна сканструяваць.

корпусныя радыятары

Палукашка, у якіх устаноўлены награвальныя элементы, вырабляюцца з тонкага ацынкаванага металу. Сценкі корпуса для павелічэння іх теплосохраняющих уласцівасцяў пакрываюцца ізаляцыйнымі матэрыяламі і афарбоўваюцца ў адпаведны колер.

Сам ацяпліцель робіцца з выгнутай асаблівым чынам трубы, на якую наварваецца пласціны цеплаабменніка, якія павялічваюць плошчу судакранання з паветрам. Матэрыялам для гэтых элементаў служыць алюміній, добра які перадае цяпло гарачай вады навакольнага паветры.

На фота - радыятар з корпусам з ацынкоўкі

Зверху корпус зачыняецца дэкаратыўнымі рашоткамі, вырабленымі з драўніны або металу. Гэта дазваляе выбраць варыянт, які спалучаецца як з паркетам, так і з керамічнай пліткай.

Корпусныя радыятары бываюць наступных памераў:

  • шырыня - ад 5 да 25 см;
  • даўжыня - ад 50 см да некалькіх метраў;
  • глыбіня - ад 10 да 70 см.

Эфектыўнасць працы батарэі, размяшчанай пад падлогавым пакрыццём, залежыць не толькі ад плошчы цеплаабменніка і тэмпературы цепланосбіта, але і ад хуткасці канвекцыі паветра. Найбольш магутныя мадэлі могуць быць дадаткова абсталяваны электрычнымі вентылятарамі. Недахоп такога рашэння - у неабходнасці падлучэння абсталявання да электрычнай сеткі і падвышаны ўзровень ствараемага ім шуму.

бескорпусные

Такія радыятары ўсталёўваюцца пад падлогай у штучна створаных выманнях. Нішы робяць у выглядзе прамавугольніка, цеплаізалюючая і пакрываюць любым негаручых дэкаратыўным матэрыялам. Глыбіня, шырыня і даўжыня праектуюцца зыходзячы з памераў радыятараў, якія будуць у іх ўсталёўвацца.

Для мантажу безкопрусных прылад трэба ўладкаваць адмысловую нішу

Заўвага! Памятаеце, што паміж дном нішы і цеплаабменнікам канвектару павінен быць зазор не менш як у 10 см. Ён дазваляе арганізаваць натуральную канвекцыю паветра, без якой немагчымы раўнамерны нагрэў памяшкання.

Зверху выманне ў падлозе закрываецца кратамі. Яна павінна быць досыць трывалай, каб свабодна вытрымліваць вагу якія праходзяць па ёй людзей і лёгка здымацца, забяспечваючы доступ для чысткі і абслугоўвання устаноўленага радыятара ацяплення. Краю паглыблення, дзе ўсталёўваецца ахоўная рашотка, можна аформіць металічнымі або алюмініевымі куткамі.

Разлік магутнасці

Вызначэнне памераў і, адпаведна, магутнасці нішавага ацяпляльніка вырабляецца па той жа схеме, што і класічнай батарэі. Неабходныя лічбы можна ўзяць з інжынерных разлікаў, якія ёсць у праектнай дакументацыі да ўзводзімае будынку.

Магутнасць усталёўваных радыятараў разлічваецца па стандартнай методыцы

Аднак, каб праца радыятараў, размешчаных пад падлогай, была максімальна эфектыўнай, варта ўлічваць такія нюансы:

  • неабходна ўсталёўваць нішавыя абагравальнікі, магутнасць якіх на 20% перавышае неабходную па праекце;
  • калі даўжыня батарэі больш за 3 метраў, мэтазгодна падлучаць яго да трубаправодаў па дыяганальнай схеме (гарачая вада ўваходзіць і выходзіць праз патрубкі, размешчаныя на процілеглых канцах прылады).

мантаж прылад

Распрацоўка архітэктурнага праекта

Адразу варта адзначыць, што ўбудавальныя радыятары ацяплення ўяўляюць сабой досыць складанае абсталяванне з пункту гледжання мантажу. Таму брацца за выкананне работы сваімі рукамі можна толькі ў тым выпадку, калі вы на 100% упэўненыя ў сваіх сілах і уменнях.

Магчымасць выкарыстання такіх прыбораў ацяплення павінна быць закладзена яшчэ на стадыі архітэктурнага праектавання будынка.

Пры гэтым мэтазгодна прыняць да ўвагі наступныя нюансы:

  1. Пераканаецца, што створаны чарцёж адпавядае патрабаванням санітарных і іншых службаў. Тут важна выканаць патрабаваную таўшчыню падлогі на першым паверсе або трываласць жалезабетонных пліт перакрыцця на другім. Бо акрамя непасрэдна радыятараў, там жа будуць мантавацца трубаправоды, якія падаюць і якія выдаляюць цепланосбіт.
  2. Важна падрыхтаваць канал патрэбнага памеру. Чым ён глыбей і даўжэй, тым больш магутную батарэю вы зможаце ўсталяваць. Аднак ніша ў падлозе такога памеру ўплывае на трывальныя характарыстыкі канструкцыі, таму інжынер, які ажыццяўляе разлікі, павінен прадугледзець магчымасць ўстанаўлення радыятара пад падлогай.

Ўладкаванне сістэмы ацяплення

Акрамя канструктыўных элементаў будынка, праектаванню падлягае і сама кліматычная сістэма. У прыватнасці, трэба правільна змясціць трубы, якія падводзяць цепланосбіт, а таксама вызначыць месца ўстаноўкі паветраных клапанаў, якія выдаляюць з труб і радыятараў назапашаны там паветра.

Звярніце ўвагу! Радыятар ацяплення ў падлозе працуе не так, як батарэі, навешвае на сцяну. Гэта звязана, перш за ўсё, з іншым супрацівам праходжанню вадкасці. Таму пры праектаванні неабходна вельмі старанна вырабіць гідраўлічны разлік і выбраць рэжымы працы термоклапанов.

Інакш цеплавой энергіі, што выпрацоўваецца радыятарамі, будзе недастаткова, каб прагрэць паветра ў памяшканні да патрэбнай тэмпературы.

Мэтазгодна прадугледзець аўтаматычнае кіраванне радыятарамі з выкарыстаннем электронных клапанаў і датчыкаў. Гэта дасць магчымасць больш дакладна рэгуляваць рэжымы працы ў залежнасці ад знешніх умоў, што не толькі дадасць камфорту, але і дасць магчымасць больш эканомна расходаваць энерганосьбіты (газ, салярку, электрычнасць і гэтак далей).

мантаж нішы

Самы адказны этап - выраб нішы пад радыятар. Інструкцыя па яе канструяванню простая. Тут важна выканаць ўсяго адно вельмі важнае ўмова - забяспечыць бесперапынны гідраізаляцыйныя пласт (асабліва калі мантаж нішы вырабляецца на першым паверсе, дзе чарнавы падлогу уладкованы «па грунце»).

Працэс працы для зручнасці выкладу разаб'ем на некалькі паслядоўных этапаў:

  1. Падрыхтоўваецца ніша неабходнай даўжыні і шырыні. Калі падлога яшчэ не заліты, гэта зрабіць проста. Але і ў гатовым падлогавым пакрыцці таксама можна зрабіць неабходныя паглыбленні. Гэта зойме не нашмат больш часу.

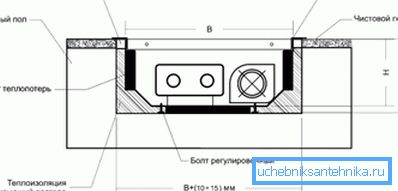

Схема нішы для внутрипольного пакрыцця ў міжпаверхавыя перакрыцці
  1. Абарона ад вады ўладкоўваецца з ужываннем обмазочные або рулонных матэрыялаў. Пераканайцеся, што яны пры награванні не вылучаюць шкодных для арганізма чалавека рэчываў.
  2. Наступны этап - уцяпленне. Можна выкласці нішу пенаполістырол ці іншым матэрыялам з нізкім каэфіцыентам цеплаправоднасці.
  3. Пасля гэтага трэба аформіць нішу дэкаратыўным матэрыялам. Можна проста абтынкаваць яе альбо абліцаваць керамічнай пліткай, якая выкарыстоўвалася для кладкі на падлогу тэрасы або веранды. У першым выпадку трэба армаваць паверхні сеткай, каб пазбегнуць парэпання або абсыпання у выніку тэмпературных і усаджвальных зрухаў падставы.

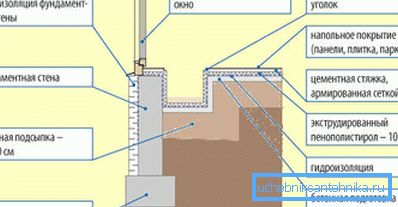

Схема ўладкавання нішы ў падлозе «па грунце»

Звярніце ўвагу! Калі падобная сістэма мантуецца на другім паверсе, то архітэктар або інжынер, праектуе дом, павінен прадугледзець зніжэнне перакрыцця, а таксама размясціць апорныя бэлькі або жалезабетонныя пліты так, каб ніша ішла ўздоўж іх, а не папярок.

Верхнюю абзу выемкі для канвектару можна аформіць куткамі і прадугледзець кранштэйны, ўтрымлівальныя дэкаратыўна-ахоўную краты.

камбінаваныя рашэння

У выпадку, калі неабходна абаграваць вельмі вялікія па плошчы пакоя, дзе ўсталяваныя вялікія вокны, можна камбінаваць канальныя абагравальнікі з іншым кліматычных абсталяваннем:

  • класічнымі радыятарамі ацяплення;
  • сістэмай падагрэву падлог.

У гэтым выпадку неабходна ўсталяваць і правільна наладзіць аўтаматычную сістэму кантролю мікраклімату, якая будзе самастойна ўзгадняць працу ўсіх змантаваных прылад, дамагаючыся максімальна эфектыўнага і эканамічнага выніку.

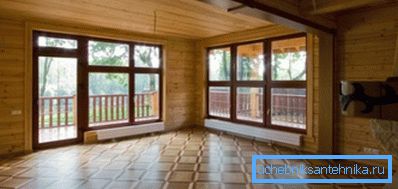

Для ацяплення могуць выкарыстоўвацца і камбінаваныя рашэння

выснову

Канальныя радыятары ацяплення, устаноўленыя пад падлогай, з'яўляюцца выдатным рашэннем для абагрэву памяшканняў у выпадку немагчымасці мантажу традыцыйных сістэм або немэтазгоднасці канструявання падлог з падагрэвам. Аднак існуюць і іншыя інавацыйныя спосабы ацяплення (см.также артыкул Якімі характарыстыкамі і перавагамі валодаюць радыятары ацяплення Рифар).

Больш падрабязна пра іх вы можаце даведацца з відэа, размешчанага ніжэй.
