Радыятары ў кватэру: характарыстыка сучасных батарэй

У апошні час выбар радыятара ацяплення ператварыўся ў вельмі складаную задачу. Даводзіцца ўлічваць не толькі яго тэхнічныя характарыстыкі, але і знешні выгляд. А разнастайнасць ацяпляльных прыбораў толькі ўскладняецца выбар. Для таго, каб не прамахнуцца з купляй варта падрабязней разабраць перавагі і недахопы існуючых тыпаў батарэй, а спыніцца на тонкасцях выбару.

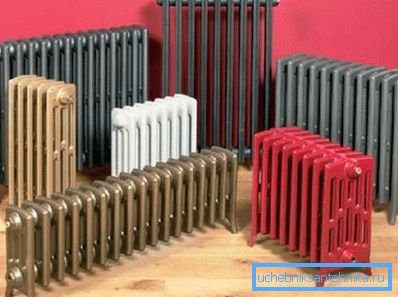

Розныя варыянты ацяпляльных прыбораў

Кароткая характарыстыка сучасных батарэй ацяплення

Віды радыятараў ацяплення для кватэры даўно не абмяжоўваюцца толькі толькі чыгуннымі ці сталёвымі мадэлямі.

Акрамя гэтага, на рынку папулярныя мадэлі з выкарыстаннем каляровых металаў, вылучыць можна такія віды радыятараў як:

  • чыгунныя радыятары вядомыя ўжо больш за 150 гадоў, уласна, прабацька сучасных батарэй быў выраблены як раз з чыгуну. Такія ацяпляльныя прылады характарызуюцца высокай інэрцыйнасцю, дэмакратычнай коштам (за выключэннем мастацкіх мадэляў) і слаба рэагуюць на склад цепланосбіта. Так што сачыць за ўзроўнем рн не прыйдзецца;
Чыгунны радыятар можа быць прыгожым

Звярніце ўвагу! Чыгун практычна не пераносіць гідраўдар, ды і наогул любыя механічныя ўздзеяння. Улічваючы вялікую вагу батарэі ў зборы, працы па ўстаноўцы лепш не праводзіць у адзіночку.

  • сталёвыя - тыповым прадстаўніком гэтай групы можна лічыць панэльныя радыятары. У адрозненне ад астатніх ацяпляльных прыбораў сталёвыя выпускаюцца не секцыйнымі, а суцэльнымі. Сталь даволі адчувальная да якасці цепланосбіта, напрыклад, непажадана, каб кіслотнасць вады была занадта высокай (верхняй дапушчальнай мяжой можна лічыць рН 9,5). Тэрмін службы радыятараў ацяплення ў кватэры не вельмі вялікі як раз з-за якасці цепланосбіта, сталь параўнальна хутка іржавее;
  • біметалічныя - у больш танных мадэлях камбінуецца сталь і алюміній (трубы з сталі, а рэбры - з алюмінія), у дарагіх - медзь + алюміній. Каляровыя металы выкарыстоўваюцца для павышэння хуткасці прагрэву ацяпляльнага прыбора, ды і цеплааддача павялічваецца. Адзіным мінусам можна лічыць кошт, цана медноалюминиевой батарэі можа ў некалькі разоў перавышаць кошт звычайнай чыгуннай;

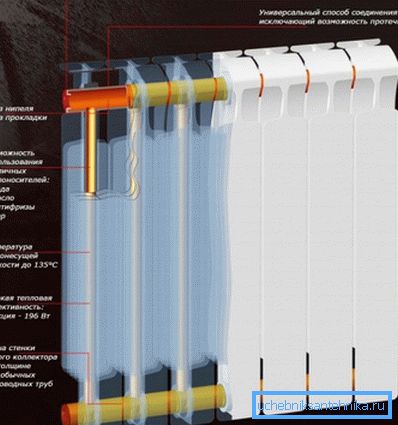

На фота бачна медны калектар і алюмініевыя рэбры
  • алюмініевыя - адрозніваюцца ад біметалічных тым, што і трубкі калектара вырабляюцца з алюмініевага сплаву (з унутранага боку метал пакрыты ахоўным пластом);
  • цалкам медныя радыятары ацяплення сустракаюцца даволі рэдка, прычына крыецца ў высокай кошту;
  • вакуумныя батарэі да гэтага часу не атрымалі шырокага распаўсюджвання. Звязана гэта з іх высокім коштам і адсутнасцю вопыту іх прымянення. Хоць сама ідэя выкарыстання легкокипящей вадкасці выглядае цікава, магчыма, пры зніжэнні кошту іх папулярнасць вырасце.

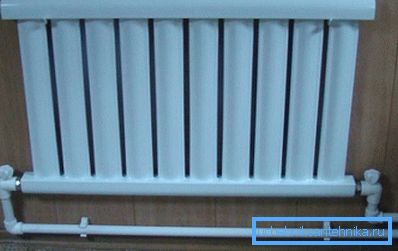

На фота - вакуумны радыятар

Параўноўваць пералічаныя тыпы радыятараў досыць складана, усё залежыць ад таго, які крытэрый лічыцца асноўным:

  • напрыклад, па цеплавой магутнасці лідэрамі з'яўляюцца біметалічныя. Цеплааддача секцыі можа дасягаць 200 Вт, у чыгуну гэты паказчык прыкладна ў 1,5-2,0 разы ніжэй;
  • з пункту гледжання даўгавечнасці лідзіруе чыгун. Тэрмін службы чыгунных радыятараў ацяплення ў кватэры дасягае 50 гадоў, але і па заканчэнні паўстагоддзя яны могуць працаваць яшчэ не адно дзесяцігоддзе, бо чыгун не ржавее;
  • што ж тычыцца знешняга выгляду, то ўсе сучасныя батарэі выглядаюць выдатна (выключэнне складаюць хіба што старыя чыгунныя мадэлі, але калі фінансы дазваляюць, то можна набыць мастацкія радыятары з чыгуну).

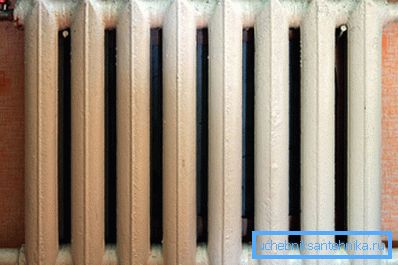

Звычайная чыгунная батарэя

тонкасці выбару

Пры выбары асноўная ўвага варта надаць тэхнічных характарыстыках радыятара, знешні выгляд, вядома, важны, але на яго звярнуць увагу варта пазней. Нас будуць цікавіць габарыты батарэі і яе цеплавая магутнасць, а таксама працоўны ціск у сістэме і тэмпература цепланосбіта.

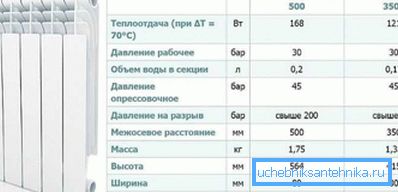

Вытворца звычайна прадастаўляе усё неабходнае для выбару

Габарыты радыятара ацяплення

Ацяпляльныя прыборы рэдка размяшчаюцца проста ля сцен, звычайна людзі стараюцца схаваць іх у нішах па вокнамі. Гэта рашэнне апраўдана, але важна, каб адлегласці да сцен ад батарэі было дастатковым для забеспячэння паветраабмену. Інакш значная частка цеплавой энергіі будзе сыходзіць на прагрэў сцен.

Звярніце ўвагу! Забаронена закрываць батарэі шторамі, гэта робіць немагчымым паступленне цёплага паветра ў пакой.

Важна разумець, як працуе радыятар ацяплення ў кватэры, напрыклад, біметалічныя батарэі спалучаюць прамую цеплаперадачу з канвекцыяй, так што адлегласць да падваконніка ад верху прыбора асабліва важна.

Можна вылучыць шэраг агульных правілаў размяшчэння батарэі пад акном:

  • зазор паміж падлогай і нізам радыятара павінен складаць 8-12 см (павялічваць яго не рэкамендуецца так як гэта прывядзе да таго, што на ўзроўні падлогі будзе значна халадней);
  • шырыня радыятара павінна складаць прыкладна 75% ад шырыні нішы;
  • адлегласць да падваконніка - 6-12 см;
  • павінен быць і зазор паміж задняй сценкай ацяпляльнага прыбора і сцяной (каля 5 см).

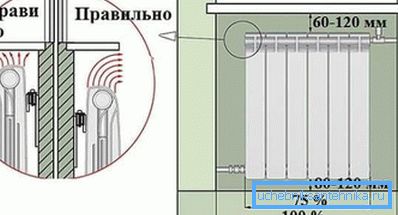

Рэкамендаваны адлегласці пры ўсталёўцы радыятара

Яшчэ адзін важны параметр - межосевое адлегласць (таксама можа называцца як адлегласць паміж цэнтрамі ниппельных адтулін). Гэты параметр важны пры мантажы, калі ўсе работы па ўстаноўцы будуць выконвацца сваімі рукамі, то трэба загадзя ўлічыць, што адлегласць паміж якая падае трубой і обратку павінна быць роўна межосевого адлегласці батарэі.

Звярніце ўвагу! У прынцыпе, трубы можна звесці / развесці пад любое межосевое адлегласць, але гэта лішні страта часу. Значна прасцей ўлічыць гэты нюанс яшчэ пры куплі батарэі.

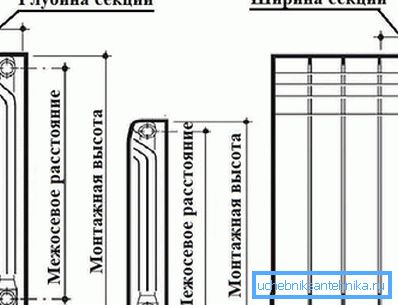

На схеме паказана межосевое адлегласць

Цеплавая магутнасць батарэі

Па-за залежнасці ад таго, якія бываюць радыятары ацяплення для кватэры, неабходна вызначыць патрабаваную цеплавую магутнасць прыбора. Бо камфорт у кватэры магчымы толькі ў тым выпадку, калі паступленне цяпла як мінімум роўна цепластрат.

Метадаў разліку існуе некалькі. Просты абывацель звычайна карыстаецца спрошчанай методыкай для таго, каб проста прыкінуць колькі секцый павінен мець радыятар ацяплення. Але пры праектаванні аўтаномнай ацяпляльнай сістэмы можа спатрэбіцца і больш складаны разлік (з улікам адвольнай тэмпературы падачы і обратку).

Звярніце ўвагу! Разлік патрабаванай магутнасці ацяпляльнага прыбора з дакладнасцю да вата не патрэбны. Нам трэба толькі Арыентыровачны значэнне з тым, каб вызначыць лік секцый батарэі.

Магчымыя такія варыянты разліку:

  • па усярэдненай норме 1м2 / 100 Вт, гэта значыць проста лічым плошчу пакоя і памнажаем на 0,1, атрымліваем патрабаваную магутнасць ацяпляльнага прылады ў кВт;

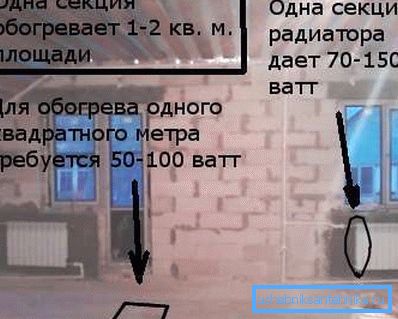

Адна секцыя можа абагрэць 1-2 м2

Звярніце ўвагу! Калі ў пакоі 2 і больш вокнаў, пакой з'яўляецца кутні альбо вышыня столі перавышае 2,7 м рэкамендуецца атрыманы вынік павялічыць на 15-20%.

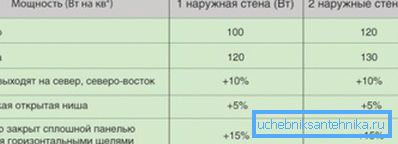

Змена патрабаванай магутнасці батарэі ў залежнасці ад асаблівасцяў памяшкання
  • можна пайсці іншым шляхам - падлічыць аб'ём памяшкання і ўлічваючы норму 1м3 / 41 Вт падлічыць патрабаваную цеплааддачу;

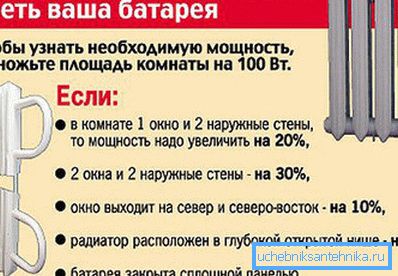

Некалькі саветаў па патрабаванай магутнасці
  • самы складаны спосаб - выкарыстоўваюцца залежнасці, якія дазваляюць разлічыць рэальную цеплааддачу для любой тэмпературы цепланосбіта.

Інструкцыя па разліку ў гэтым выпадку будзе выглядаць так:

  • перш трэба вызначыць тэмпературны напор

?T = (Тпод + Тобр) 2-ТК,

у выразе прынятыя такія абазначэння: Тпод і Тобр - адпаведна тэмпература цепланосбіта на ўваходзе і на выхадзе з ацяпляльнага прылады. Тк - тэмпература паветра ў пакоі.

  • затым падлічваецца рэальная магутнасць батарэі ацяплення па формуле

Q = k • A •? T

k - да-т цеплаперадачы радыятара (залежыць ад матэрыялу), А - плошча паверхні. Твор гэтых параметраў - канстанта для кожнай батарэі. Каб спрасціць пытанне, як разлічыць радыятар ацяплення для кватэры, спачатку вызначаецца твор k • A для стандартных тэмператур падачы і обратку.

У гэтым выпадку цеплавая магутнасць прыбора вядомая,? T таксама вядома, вызначаецца k • A. Пасля гэтага ўжо можна разлічыць магутнасць ацяпляльнага прыбора для любых тэмператур цепланосбіта.

Параіць такі падыход можна пры праектаванні сістэмы аўтаномнага ацяплення, могуць выкарыстоўвацца, напрыклад, нізкатэмпературныя сістэмы, а ў дакументацыі на батарэю паказваецца яе цеплааддача толькі для звычайнага рэжыму працы (90? З на падачы, 70? С - обратку).

Падбор радыятара ацяплення

Патрабаваная цеплавая магутнасць вызначалася для вырашэння пытання, як разлічыць секцыі радыятараў ў кватэры.

Для завяршэння разліку трэба:

  • выбраць прыдатную мадэль радыятара, у тэхнічнай дакументацыі даведацца цеплааддачу адной секцыі пры звычайным рэжыме работы;

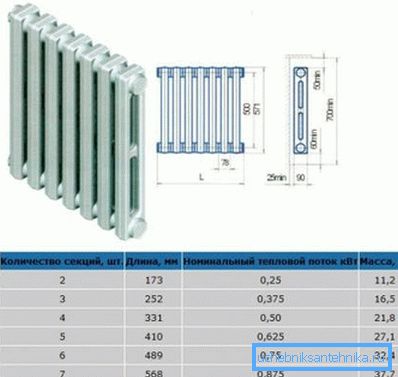

У дакументацыі паказваецца велічыня цеплавога патоку
  • ведаючы мінімальную патрабаваную цеплавую магутнасць прыбора і цеплааддачу адной секцыі, можна разлічыць, колькі секцый спатрэбіцца як стаўленне гэтых велічынь.

Звярніце ўвагу! Такая гнуткасць ўласцівая толькі секцыйным радыятарам ацяплення. Калі плануецца набыццё сталёвы панэльнай батарэі, то рэгуляваць цеплааддачу наборам секцый не атрымаецца.

Для спрашчэння падбору памераў ацяпляльнага прыбора можна выкарыстоўваць гатовыя табліцы, у якіх у залежнасці ад плошчы памяшкання паказана, які менавіта ацяпляльны прыбор павінен выкарыстоўвацца. Гэта зручна, але лепш атрыманы вынік трохі завысіць, адсоткаў на 15-20, а для магчымасці рэгуляваць тэмпературу проста паставіць тэрмарэгулятар на падачу.

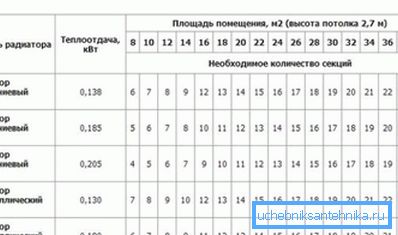

Табліца для падбору радыятараў

У завяршэнне

Падбору батарэі ацяплення для кватэры - задача, якая патрабуе сур'ёзнага адносіны. Трэба ўлічыць такія характарыстыкі прылады як: цеплавая магутнасць, даўгавечнасць, трываласць на парыў і г.д.

Прапанаваная інфармацыя дапаможа не толькі пры падборы радыятара па цеплавой магутнасці, галоўнаму параметры ацяпляльнага прыбора, але і пры выбары паміж радыятарамі розных тыпаў.

На відэа ў гэтым артыкуле пералічаныя моцныя і слабыя бакі папулярных мадэляў радыятараў.
