Радыятары з біметалаў. тэхнічныя характарыстыкі. разлік,

Што такое біметалічныя радыятары ацяплення і як яны ўладкованыя? У якіх выпадках апраўданы іх выбар? Якой павінна быць абвязка прыбора? Якімі трубамі падключаць гэтую батарэю? Давайце разбірацца.

Што гэта такое

Такім чынам, радыятар біметалічны: што гэта такое? Асноўная характарыстыка любога ацяпляльнага прыбора - яго цеплааддача, колькасць цяпла, якое ён здольны перадаць ад цепланосбіта паветры ў памяшканні.

Цеплааддача вызначаецца двума фактарамі:

1. Тэмпературай паверхні радыятара;
2. Яе плошчай.

Павелічэнне плошчы паверхні цеплаабмену магчыма двума спосабамі:

1. За кошт павелічэння ўнутранага аб'ёму секцыі. Тут ёсць шэраг абмяжоўваюць фактараў - вага секцыі (і, адпаведна, нагрузка на мацавання) і габарыты радыятара;
2. За кошт фарміравання развітога оребренной.

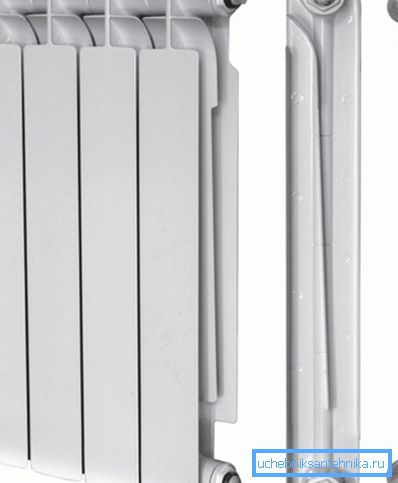

Аднак: галоўная ўмова высокай цеплааддачы прыбора з вялікай плошчай оребренной - высокая цеплаправоднасць металу, з якога яно выраблена. Інакш халодныя рэбры проста-проста не будуць адводзіць цяпло ад унутраных каналаў секцый.

У масавай вытворчасці ацяпляльных прыбораў даўно і шырока выкарыстоўваюцца тры параўнальна недарагіх металу - сталь, чыгун і алюміній. Цеплаправоднасць алюмінія чатыры разы больш, чым у першых двух металаў:

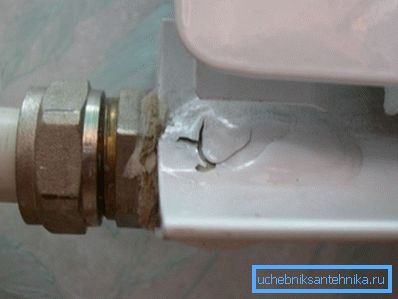

Здавалася б, выбар відавочны: высокая цеплаправоднасць алюмінія дазваляе стварыць кампактны і лёгкі прыбор з высокай цеплааддачай. І гэтай сапраўды так, ды вось бяда - нізкая механічная трываласць металу абмяжоўвае яго выкарыстанне ў будкі цэнтральнага ацяплення.

Прычына - вялікая верагоднасць гідраўдараў. Варта рэзка зачыніць вентыль або засаўку - і інерцыя практычна несжимаемой вады створыць ўдарную хвалю, ціск на фронце якой дасягне 20-25 кгс / гл пры мяжы трываласці алюмініевых батарэй не больш за 16.

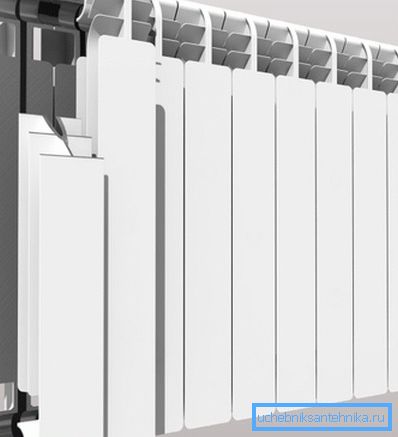

Так што такое біметалічны радыятар, які валодае цеплааддачай алюмініевага і трываласцю стальной трубы? Гэта ўсяго толькі стрыжань з каразійна-стойкай сталі, на паверхні якога ліццём сфармавана алюмініевае оребренной. Выкарыстанне двух металаў з рознымі ўласцівасцямі дазваляе пазбавіцца ад слабых месцаў кожнага з іх, стварыўшы ідэальна прыдатную для сістэм ЦО канструкцыю.

Тэхнічныя характарыстыкі

Трываласць і цеплааддача (і, зразумела, кошт) біметалічнай секцыі залежыць ад некалькіх фактараў:

• Формы і памераў стрыжня. Ён можа ўзмацняць толькі вертыкальныя каналы секцыі або, што забяспечыць куды вялікую ўстойлівасць да гідрастатычнага ціску, аб'ядноўваць вертыкальныя каналы з калектарамі;
• Таўшчыні металу стрыжня. Ад яе залежыць трываласць секцыі на парыў;
• Плошчы і таўшчыні оребренной;

Звярніце ўвагу: чым тоўшчы рэбры пры фіксаванай плошчы паверхні, тым больш цяпла яны праводзяць, тым раўнамерней нагрэў паверхні.

• Наяўнасці або адсутнасці ниппельных злучэнняў паміж секцыямі. Разьба, хай нават сталёвая, заўсёды будзе слабым месцам прыбора.

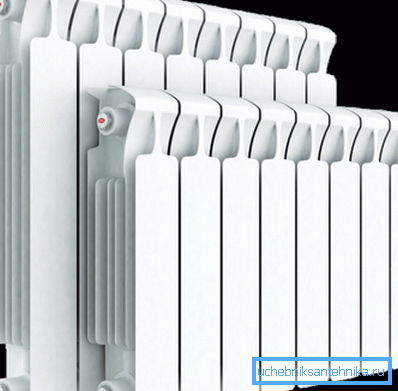

У якасці ўзору прывядзем характарыстыкі аднаго з лепшых прыбораў у сваім класе - айчыннай Рифар Маналіт.

Дзіўна, што, у асноўнай масе айчынныя вытворцы вырабляюць біметалічныя радыятары па Дасце 31311-2005. Аднак нарматыўных патрабаванняў менавіта да біметалічныя прыбораў у ім няма; агаворваецца толькі мінімальна дапушчальнае значэнне працоўнага ціску ў 6 кгс / см2.

Мінімальны тэрмін службы біметалічных радыятараў ацяплення ацэньваецца ў 25 гадоў.

ўстаноўка

Разлік

Такім чынам, з выбарам мы вызначыліся. Як разлічыць біметалічныя радыятары ацяплення па параметрах вашай кватэры?

Пры стандартнай (2,5 - 2,7 метра) вышыні столяў можна выкарыстоўваць найпростую схему разліку:

• На 1 квадратны метр памяшкання бярэцца 100 ват цяпла;
• У залежнасці ад кліматычнай зоны выкарыстоўваецца каэфіцыент ад 0,7 (Крым) да 2,0 (Якутыя);

• Цеплааддача секцыі ў сярэднім ацэньваецца ў 180 ват.

Так, для Падмаскоўя можна выкарыстоўваць рэгіянальны каэфіцыент 1,2; для пакоя плошчай 25 метраў спатрэбіцца 25 * 100 * 1,2 = 3000 ват цяпла, што адпавядае 3000/180 = 17 (з акругленнем) секцыях.

мацаванне

Як павесіць біметалічны радыятар на сцяну?

• Штатна для мацавання выкарыстоўваюцца штыревые кранштэйны, якія ўкручваюцца ў пластыкавыя дзюбелі;
• Замест іх можна выкарыстоўваць адрэзкі гладкай стальной арматуры дыяметрам 10-12 мм, убітыя ў папярэдне просверленные адтуліны ледзь меншага дыяметра.

абвязка

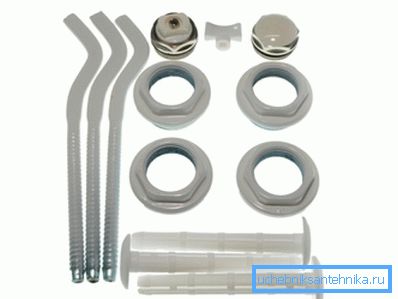

Якія камплектуючыя для біметалічных радыятараў спатрэбяцца пры іх усталёўцы сваімі рукамі?

1. Камплект радыятарных коркаў (4 штукі, вонкавая разьба ДУ25). Дыяметр ўнутранай разьбы прахадных коркаў вызначаецца колькасцю секцый прыбора: калі іх менш за 10, досыць падводкі умоўнай дыяметрам ДУ15, калі больш - лепш узяць коркі з унутранай разьбой ДУ20;
2. Дросель або термоголовка і шаравыя краны з амерыканкамі для падлучэння да коркаў. Дросель дазволіць рэгуляваць цеплааддачу прыбора ўручную, термоголовка - аўтаматычна, у залежнасці ад тэмпературы паветра ў пакоі;
3. У верхняй па стаяку кватэры радыятар прыйдзецца укамплектаваць кранам Маеўскага для страўлівання паветра.

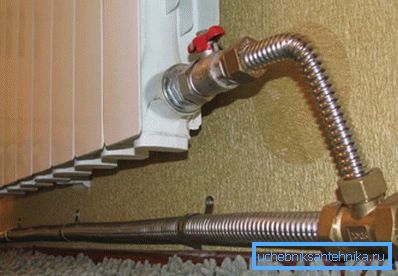

Якія трубы выкарыстоўваць для падлучэння? Пажадана - гафрыраваныя нержавеючыя.

З чым звязаная гэтая інструкцыя?

• Яны валодаюць высокай трываласцю на парыў;

Важна: Пластыкавыя або металлопластіковые трубы заўсёды будуць слабым звяном: які сэнс у радыятары, здольным вытрымаць гідраўдар з пікавым ціскам у 40 атмасфер, калі трубы лопнуць ўжо пры 20?

• Яны гнуцца з мінімальным радыусам і не патрабуюць дакладнай падганяння памераў;
• Яны мантуюцца компрессіонные фітынгамі з выкарыстаннем пары разводных ключоў.

Парады па зборцы

Радыятарнага коркі герметызуюцца паронитовыми або сіліконавымі пракладкамі - тымі ж, якія выкарыстоўваюцца, каб нарасціць біметалічны радыятар дадатковымі секцыямі.

Іншыя злучэння подматываются ніткай-герметыкам Танга Унилок або льном з фарбай.

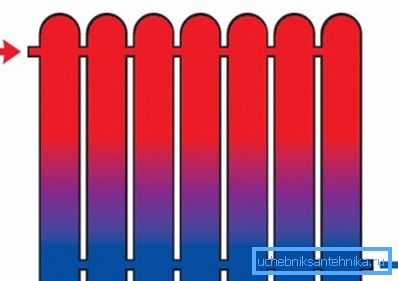

Пры вялікай даўжыні радыятара (ад 10 секцый) выкарыстоўвайце ня бакавое, а дыяганальнае падлучэнне. Тады вам не прыйдзецца гадаць, чаму біметалічныя радыятары ня грэюць па ўсёй даўжыні: пры бакавым падключэнні цепланосбіт будзе цыркуляваць толькі праз першыя ад падводкі секцыі.

выбар цепланосбіта

Чым заправіць біметалічныя радыятары ў тых рэдкіх выпадках, калі яны выкарыстоўваюцца ў аўтаномным ацяпляльным контуры?

У абсалютнай большасці выпадкаў у якасці цепланосбіта выкарыстоўваецца звычайная вада. Акрамя таго, што стрыжні біметалічных секцый валодаюць дастатковай устойлівасцю да карозіі, пры запоўненым вадой контуры іх кантакт з атмасферным кіслародам цалкам выключаны. Між тым у бескіслароднай асяроддзі з'яўленне ржы немагчыма.

У тых выпадках, калі магчымае спыненне ацяпляльнага контуру пры адмоўных тэмпературах, практыкуецца запраўка біметалічных радыятараў незамярзальную цепланосбіта:

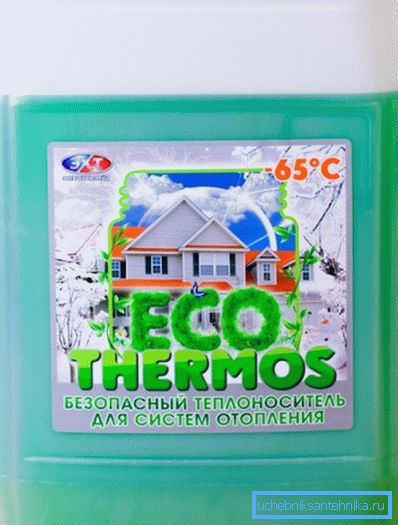

• Водным растворам пропіленгліколь;

• тосолом;
• Трансфарматарнай алеем.

заключэнне

У заключэнне нагадаем яшчэ раз: біметалічныя батарэі будуць аптымальным выбарам менавіта ў сістэмах цэнтральнага ацяплення. Даведацца больш пра характарыстыкі і асаблівасці мантажу гэтых прыбораў чытачу дапаможа відэа ў гэтым артыкуле. Поспехаў!
