Разлік ацяплення: як вызначыць неабходную цеплавую

03-01-2018

Ацяпленне

Эфектыўнасць і эканамічнасць працы сеткі сістэмы абагравання напрамую залежыць ад правільна падабранай магутнасці награвальнага катла, цеплааддачы радыятараў ацяплення і канфігурацыі трубаправодаў, якія транспартуюць цепланосбіт. Каб не памыліцца ў выбары кліматычнага абсталявання, неабходна правільна выканаць разлік спажывання цеплавой энергіі на ацяпленне.

Звычайна гэта робяць спецыялісты-цеплатэхнікі, але калі вы будуеце дом сваімі рукамі, то вырабіць усе вылічэнні дапаможа інструкцыя, прыведзеная ніжэй.

Перад пачаткам працы па канструяванню ацяплення неабходна вылічыць патрэба жылля ў цеплавой энергіі

Этапы правядзення разлікаў

Цеплатэхнічны разлік ацяпляльнай сеткі для жылога памяшкання, будынкі камерцыйнага прызначэння або вытворчага цэха вырабляецца згодна БНіП (будаўнічым нормам) 2.04.05-91, якія носяць назву «Ацяпленне, вентыляцыя і кандыцыянаванне».

Імі замацаваная методыка разліку патрэбы цеплавой энергіі на ацяпленне, якой карыстаюцца як індывідуальныя забудоўшчыкі пры будаўніцтве ўласных дамоў, так і работнікі ЖКГ пры мантажы або мадэрнізацыі кліматычных сістэм шматкватэрных дамоў.

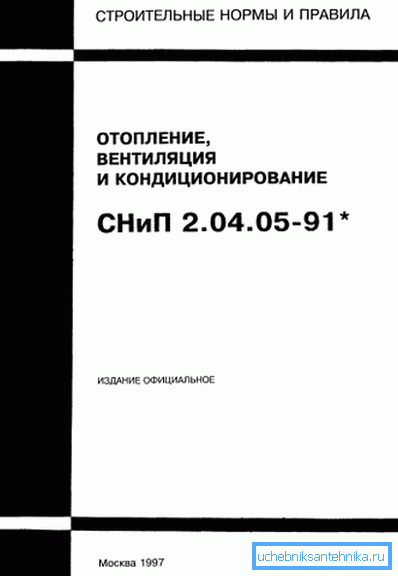

Методыка разліку магутнасці кліматычных сістэм апісана тут

Паводле згаданага вышэй дакументам, разлік цеплавой энергіі ўключае ў сябе некалькі этапаў. Кароткае апісанне кожнага з іх прыведзена ў табліцы.

этап	апісанне
ўсталяванне цепластрат	Разлік неабходнай колькасці цеплавой энергіі трэба вырабляць з улікам аб'ёму цяпла, губляюцца праз канструктыўныя элементы будынка. Без гэтага правільна выбраць магутнасць электрычнага або газавага катла, а таксама матэрыял і колькасць секцый батарэй ацяплення будзе невозможно.В большасці выпадкаў гэты паказчык складае ад 50 да 150 Вт на кв.м.Если атрыманае вамі значэнне выдатна ад названага, значыць: альбо вы памыліліся ў разліках; альбо неабходна тэрмінова прымаць меры па ўцяпленні жылля.
Тэмпературны рэжым сістэмы ацяплення	Методыка разліку цеплавой энергіі на ацяпленне рэкамендуе за аснову прымаць наступныя значэнні: 75 ^абЗ - кацёл; 65 ^абЗ - радыятар ацяплення; 20 ^абС - тэмпература паветра ў пакоі. Пры такім роскідзе сканструяваная вамі сістэма вадзянога ацяплення будзе адпавядаць патрабаванням нарматыву EN 442 «Цеплавая магутнасць ацяпляльных прыбораў».
Магутнасць цеплаабменных прылад	Гэтая стадыя неабходная для таго, каб усталяваць значэнне цеплааддачы радыятараў ацяплення. Зыходзячы з гэтага параметру, потым трэба выбіраць матэрыял батарэй і колькасць секцый у іх.
гідраўлічны разлік	Гэты этап неабходны для вызначэння дыяметра трубаправода, а таксама магутнасці помпы. Калі разлік будзе няслушным, моцнае гідраўлічны супраціў труб і батарэй ацяплення не дазволіць цепланосбіта нармальна цыркуляваць па трубах.
магутнасць катла	Разлік расходу цяпла на ацяпленне, па зразумелых прычынах, не можа абысціся без вызначэння магутнасці галоўнага награвальнага абсталявання. Бо менавіта ў ім адбываецца разагрэў цепланосбіта, які затым размяркоўваецца па плошчы радыятараў ацяплення і трубаправодах кліматычнай сістэмы.
Аб'ём сістэмы абагравання	Яшчэ адна немалаважная стадыя - вызначэнне расходу вады (гэта значыць, аб'ёму цепланосбіта, які неабходны для поўнага запаўнення ацяпляльнай сістэмы). Гэта асабліва трэба ў выпадку, калі вы хочаце заліць у ацяпляльную сетка антыфрыз.

Савет! Для правядзення ўсіх разлікаў можна выкарыстоўваць калькулятар. Але мэтазгодней скарыстацца тым ці іншым праграмным комплексам. Кампутарная праграма дазволіць больш дакладна ўлічыць усе неабходныя фактары і скароціць час, які затрачваецца на праектаванне.

Кампутарная праграма дапаможа правільна вырабіць усе неабходныя разлікі

Пасля таго як будзе зроблены разлік цяпла, які выдаткоўваецца на абаграванне жылля, не забудзьцеся вылічыць аб'ём выдаткаў на куплю выбраных цепланосбітаў. Магчыма, кошт будзе занадта вялікая, у сувязі з чым прыйдзецца шукаць альтэрнатыўныя або камбінаваныя спосабы абагрэву ўласнага жылля.

Методыка правядзення цеплавога разліку

Неабходныя зыходныя дадзеныя

Перш чым вырабляць разлік цеплаэнергіі на ацяпленне, варта сабраць дадзеныя аб будынку, у якім трэба будзе мантаваць кліматычную сетку.

Вам спатрэбіцца:

Праект будучага або існуючага дома. У ім абавязкова павінны быць прастаўленыя геаметрычныя памеры пакояў, а таксама вонкавыя габарыты пабудовы. Акрамя таго, спатрэбяцца памеры і колькасць аконных і дзвярных праёмаў.

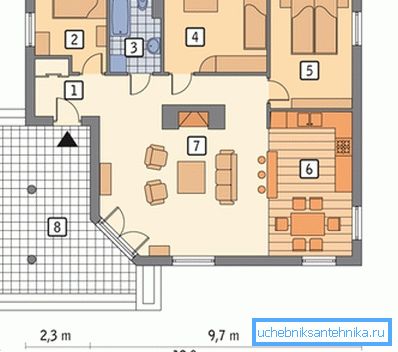

Для разліку магутнасці ацяплення неабходна мець праект дома

Кліматычныя ўмовы мясцовасці, дзе размешчаны дом. Вам трэба ўдакладніць працягласць ацяпляльнага сезона, арыентацыю дома па баках свету, сярэднясутачныя і сярэднемесячныя тэмпературы і іншыя падобныя звесткі.
Матэрыял і цеплаізаляцыя сцен. Ад іх залежыць, якая колькасць цеплавой энергіі будзе рассейвацца непрадуктыўна праз розныя элементы будынка.
Канструкцыя і матэрыялы падлогі і столі. Названыя паверхні часцяком з'яўляюцца прычынай моцных цепластрат. Калі гэта так, мэтазгодна правесці ўцяпленне падлогавага пакрыцця і паддашкавага перакрыцця, пасля чаго разлічыць магутнасць сістэмы ацяплення нанова.

Формула для вылічэння цеплавой магутнасці за кліматычную сеткі

Для ўсіх інжынерных разлікаў вам спатрэбіцца далёка не адна формула разліку ацяплення. Бо, як згадвалася ў папярэдніх раздзелах, неабходна ўсталяваць мноства важных тэхнічных характарыстык сістэмы абагравання.

Звярніце ўвагу! Варта вельмі старанна вырабляць разлік: ацяпленне, як і вадаправод або каналізацыя - досыць складаныя і дарагія кліматычныя сеткі. Калі пры праектаванні былі дапушчаныя памылкі, спатрэбіцца мадэрнізацыя па ходзе будаўніцтва. А кошт такіх мерапрыемстваў часам выліваецца ў даволі значную суму.

Для пачатку трэба даведацца, наколькі магутны кацёл трэба ўсталёўваць у доме

Самым важным параметрам пры разліку з'яўляецца магутнасць катла ацяплення, бо менавіта ён выступае цэнтральным элементам кліматычную сеткі. Для гэтага выкарыстоўваецца наступная формула:

М_катла = T_дома* 20%, дзе:

Т_дома- патрэба ў цеплавой энергіі дома, дзе вырабляецца мантаж ацяплення
20% - каэфіцыент, які ўлічвае непрадбачаныя абставіны. Да іх ставяцца падзенне ціску ў магістральнай газавай сеткі, моцныя маразы, няўлічаныя цепластраты пры адчыненні дзвярэй і вокнаў, а таксама іншыя фактары.

вызначэнне цепластрат

Каб разлічыць патрэба дома ў цеплавой энергіі трэба ведаць колькасць цепластрат, якія адбываюцца праз сцены, падлогу і столь. Для гэтага можна скарыстацца табліцай, у якой указана цеплаправоднасць розных матэрыялаў.

Назва	Таўшчыня, см	каэфіцыент цеплаправоднасці
пенапласт	0,11	0,037
шклавата	0,12	0,041
мінеральнае валакно	0,13	0,044
габляваны брус	0,44	0,15
газабетон	0,54	0,183
пенабетон	0,62	0,21
цагліна	0,79	0,27

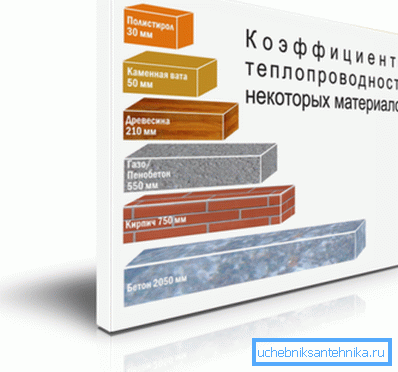

На фота - параўнанне каэфіцыентаў цеплаправоднасці розных матэрыялаў

Аднак, каб правільна вызначыць цепластраты і разлічыць магутнасць катла, ведаць каэфіцыент цеплаправоднасці матэрыялаў будзе недастаткова.

Трэба таксама ўключыць у формулу разліку пэўныя папраўкі:

Канструкцыя і матэрыял выкарыстоўваюцца шклопакетаў:

звычайныя драўляныя вокны - 1,27;
металлопластіковые аконныя блокі з падвойным шкленнем 1;
палімерныя аконныя рамы з патройным шклопакетам 0,85.

Пляц шклення дома. Тут усё проста. Чым больш велічыня суадносін плошчы вокнаў да пляца падлогі, тым больш цепластраты будынка. Для разлікаў можна ўзяць наступныя каэфіцыенты:

Суадносіны вокны / сцены	каэфіцыент папраўкі
0,1	0,8
0,15	0,9
0,2	1
0,25	1,1
0,3	1,2
0,35	1,3
0,4	1,4
0,5	1,5

Чым больш у доме вокнаў, тым больш цепластраты

Сярэднесутачная тэмпература вонкавага паветра. Гэтую папраўку таксама трэба ўлічваць, так як пры занадта нізкіх значэннях каэфіцыент цепластрат праз сцены і вокны павялічваецца. Для разлікаў прымаюцца наступныя значэнні:

тэмпература	каэфіцыент папраўкі
да - 10 ^абЗ	0,7
- 10 ^абЗ	0,8
- 15 ^абЗ	0,9
- 20 ^абЗ	1
- 25 ^абЗ	1,1
- 30 ^абЗ	1,2
- 35 ^абЗ	1,3

Колькасць вонкавых сцен. Калі памяшканне размешчана ўнутры дома, то з вонкавым паветрам датыкаецца толькі адна сцяна - тая, дзе знаходзіцца акно. Аднак, вуглавыя памяшкання або пакоя ў невялікіх дамах могуць мець і дзве, і тры, і чатыры вонкавых сцены. У гэтым выпадку неабходна ўлічваць наступныя поправочные каэфіцыенты:

адзін пакой - 1;
два пакоі -1,2;
тры пакоі - 1,22;
чатыры пакоі - 1,33

Колькасць паверхаў. Як і ў папярэднім выпадку, колькасць паверхаў і (або) наяўнасць гарышча ўплывае на страты цяпла. У гэтым выпадку трэба ўзяць наступныя значэнні для паправак:

наяўнасць некалькіх паверхаў - 0,82;
ўцепленая дах або паддашкавае перакрыцце - 0,91;
неутепленной столь - 1.

Колькасць паверхаў у доме таксама ўплывае на цеплаправоднасць канструкцый

Адлегласць паміж столлю і сценамі. Як вядома, вялікая вышыня столяў павялічвае аб'ём пакоя, таму на яе ацяпленне неабходна марнаваць большая колькасць цяпла. Каэфіцыенты ў гэтым выпадку прымяняюцца наступныя:

вышыня	каэфіцыент папраўкі
2,5 метра	1
3 метра	1,05
3,5 метра	1,1
4 метра	1,15
4,5 метра	1,2

Каб разлічыць ацяпленне, неабходна перамнажаць ўсе пералічаныя вышэй каэфіцыенты і вызначыць Т_домапа наступнай формуле:

Т_дома = П_вуд* Да_{агульны} * S, дзе:

П_вуд- ўдзельныя цепластраты (як правіла, 100 Ват / м²)
Да_{агульны}- агульная папраўка, атрыманая шляхам перамнажэннем ўсіх пералічаных вышэй каэфіцыентаў;
S -площадь домабудавання.

Разлік цеплавой магутнасці радыятараў

У якасці прылад, награваюць паветра ў пакоях, выкарыстоўваюцца батарэі ацяплення. Яны складаюцца з некалькіх секцый. Іх колькасць залежыць ад абранага матэрыялу і вызначаецца зыходзячы з магутнасці аднаго элемента, вымяранага ў Ват.

Прывядзём значэння для самых папулярных мадэляў радыятараў:

чыгунныя - 110 Ват;
сталёвыя - 85 Ват;
алюмініевыя - 175 Ват;
біметалічныя - 199 Ват.

Гэта значэнне варта падзяліць на 100, у выніку чаго атрымаецца плошчу, абаграваць адной секцыяй батарэі.

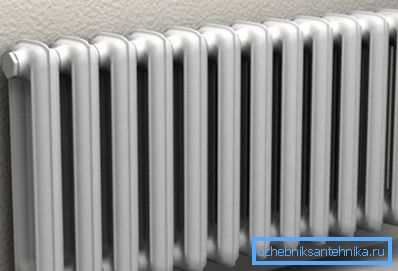

Колькасць секцый ў батарэі ацяплення залежыць ад абранага матэрыялу радыятара і плошчы пакоя

Пасля гэтага вызначаецца неабходную колькасць секцый. Тут усё проста. Трэба плошчу пакоя, дзе будзе ўсталяваная батарэя, падзяліць на магутнасць аднаго элемента радыятара.

Таксама трэба ўлічваць папраўкі:

для кутняй пакоя неабходную колькасць секцый мэтазгодна павялічыць на 2 ці 3;
калі вы плануеце зачыніць радыятар дэкаратыўнай панэллю, таксама паклапаціцеся аб некаторым павелічэнні памеру батарэі;
у выпадку калі акно абсталявана шырокім падваконнікам, пажадана ўставіць у яго переточную вентыляцыйную краты.

Звярніце ўвагу! Падобны спосаб разліку можа выкарыстоўвацца толькі ў тым выпадку, калі вышыня столяў у памяшканні стандартная - 2,7 метра. Ва ўсіх астатніх выпадках павінны ўжывацца дадатковыя поправочные каэфіцыенты.

выснову

Разлік цеплавой магутнасці сістэмы ацяплення - дастаткова складанае мерапрыемства, якое, тым не менш, можна правесці і самастойна, скарыстаўшыся прапанаванай вашай увазе інфармацыяй. Аднак памятайце, што акрамя гэтага трэба разлічыць яшчэ і іншыя параметры. Больш падрабязна глядзіце ў відэа, размешчаным у гэтым артыкуле.
