Разлік ацяплення катэджа: выбар, віды прыбораў і магутнасць,

Пры новым будаўніцтве альбо капітальным рамонце загараднага дома вельмі важным з'яўляецца пытанне яго ацяплення. Ад яго залежыць камфортнасць пражывання ў будынку ў халодную пару года. Зыходзячы з гэтага, варта ажыццявіць пісьменны разлік сістэмы ацяплення катэджа.

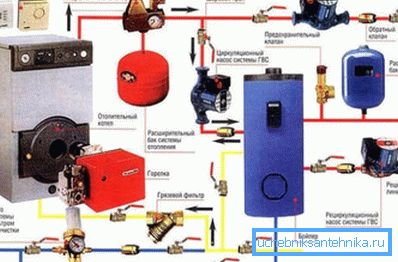

Пад дадзенай сеткай спецыялісты разумеюць сукупнасць прыстасаванняў, якая складаецца з:

• генератара цяпла;
• трубаправода;
• помпаў;
• аўтаматычных прылад;
• дадатковых прыбораў, прызначэнне якіх - транспартаваць цяпло ў жылыя пакоі.

Надзейнасць і эфектыўнасць сістэмы, галоўным чынам, залежыць ад правільнай яе ўстаноўкі, пісьменнага разліку агульнай колькасці батарэй і іх секцый, схемы сеткі і інш.

Пісьменны выбар генератара цяпла

Генератары цяпла могуць працаваць на:

• газе;
• электрычнасці;
• вадкім гаручым;
• цвёрдым паліве.

Звярніце ўвагу! Пры іх выбары варта ўлічыць некалькі фактараў. Гэта ККД цеплааддачы прыбора, прастата яго эксплуатацыі, цана таго ці іншага тыпу паліва ў вашым рэгіёне.

віды прыбораў

1. Так, электрычныя прылады маюць высокі ККД. Аднак яны не вельмі распаўсюджаныя ў Расіі, з прычыны дарагоўлі электрычнай энергіі і частых перабояў у яе падачы. Таксама маюць значэнне рэгулярныя перапады напружання ў сеткі, што вядзе да псуты абсталявання.
2. Жідкотоплівные агрэгаты недастаткова экалагічныя.
3. Цвёрдапаліўныя аналагі, у сілу іх канструктыўных асаблівасцяў, нельга абсталяваць зручнай аўтаматыкай. Таму яны патрабуюць абавязковага прысутнасці аператара, які павінен рэгулярна падкладваць у іх топку паліва (да 4 раз у дзень). Пры гэтым узровень цеплааддачы ў падобнага прыбора цикличен. Ён за суткі можа вагацца ў межах 3/5 °.
4. Існуе два метаду кампенсацыі недахопаў цвёрдапаліўнага катла. Можна ў схему ацяплення ўбудаваць акумулятар цяпла (назапашвальны бак), ёмістасцю ў 2/10 м3. Альбо пралангіраваць перыяд прагаранне паліва, тым самым падвысіўшы яго аддачу энергіі і панізіўшы лік топак. Зрабіць гэта можна пры дапамозе прылад (напрыклад, тэрма-балонаў), паніжальных падачу кіслароду ў кацёл.
5. Калі будынак мае газазабеспячэнне, самым зручным і эканамічна выгадным будзе кацёл на газавым паліве. Сучасныя мадэлі такіх прыбораў маюць высокі ўзровень бяспекі і ККД (90/95%). Дзякуючы танныя энерганосьбіты, вы будзеце эканоміць да 30% грошай, якія выдзяляюцца на забеспячэнне агрэгата палівам.

Звярніце ўвагу! Калі ў вас ёсць магчымасць вылучыць пад кацельню асобнае памяшканне, можаце выбраць ацяпляльны прыбор, які мае адкрытую топку. Такія агрэгаты больш танныя. Калі падобнай магчымасці няма - купіце аналаг з закрытай топкай.

магутнасць агрэгата

На эфектыўнасць працы ацяплення і камфортнасць тэмпературнага рэжыму ў доме ўплывае аптымальнасць прадукцыйнасці катла. Калі ён будзе мець недастатковую магутнасць - у пакоях будзе халаднавата. Пры залішне высокіх паказчыках агрэгат будзе расходаваць шмат паліва.

Вырабляючы разлік магутнасці ацяплення катэджа, прыміце пад увагу:

• плошчу пакоя (S);
• магутнасць удзельную агрэгата на 10 м3 памяшканні (Wу).

Апошні параметр карэктуецца каэфіцыентам, які змяняецца ў залежнасці ад рэгіёна размяшчэння ўчастка.

Так, удзельная магутнасць складае:

• для Поўдня Расіі - 0.7 / 0.9 кВт;
• для Цэнтральных рэгіёнаў краіны -1.2 / 1.5 кВт;
• для Поўначы РФ - 1.5 / 2 кВт.

Неабходная магутнасць агрэгата (Wк) вылічаецца па формуле: Wк = S • Wу: 10.

У бытавых умовах, для зручнага вылічэнняў, нярэдка выкарыстоўваецца сярэдняя велічыня ўдзельнай магутнасці, якая прымаецца за адзінку. Зыходзячы з гэтага, патрабаваная прадукцыйнасць катла падбіраецца, з разліку 10 кілават на 100 м2 пакоя.

схема сістэмы

1. Ад плошчы катэджа залежыць і схема ацяпляльнай сістэмы. Яе гравітацыйны аналаг (натуральная цыркуляцыя цепланосбіта) не ў стане абагрэць эфектыўна будынак, якое мае плошчу больш за 100 м2. Адбываецца гэта з прычыны невялікай цеплавой інэрцыйнасці сеткі.
2. Для аб'ёмнага катэджа неабходна выбіраць сістэму з прымусовай цыркуляцыяй. Ажыццяўляецца яны пры дапамозе помпаў, якія падштурхоўваюць цепланосбіт і паскарала яго плынь па контурах.
3. З тым, каб павялічыць тэрмін эксплуатацыі агрэгата, яго можна змантаваць на адваротным галінцы труб, якія ідуць ад батарэй да катла. Так вы пазбавіце помпа ад дзеяння вельмі гарачага цепланосбіта.

Звярніце ўвагу! Узімку помпы эксплуатуюцца амаль без прыпынкаў. Зыходзячы з гэтага, набытая вамі прылада павінна быць надзейным, даўгавечным, бясшумным і мець невялікую энергаёмістасць. Многія сучасныя ацяпляльныя катлы ўжо маюць убудаваныя помпы.

асаблівасці трубаправода

Ацяпляльныя трубы падзяляюцца на дзве вялікія групы, яны могуць быць:

• металічныя: з чорнай сталі, ацынкаваныя, з сталі-нержавейкі, медныя;
• пластыкавыя: поліэтыленавыя, поліпрапіленавыя, камбінаваныя (алюміній + пластык).

Аб відах труб

Ніжэй аб некаторых асаблівасцях дадзеных вырабаў.

1. Трубы з чорнай сталі іржавеюць. Акрамя гэтага, пры зборцы трубаправодаў з іх сваімі рукамі патрэбныя зварачныя працы.
2. Ад дадзеных мінусаў пазбаўленыя ацынкаваныя вырабы. Яны не коррозируют, злучаць іх можна рэзьбавыя фітынгамі.
3. Калі вы вырашылі схаваць сетку ў сценах, то аптымальны варыянт - выкарыстоўваць медныя трубы. Спалучаюцца яны ў сістэму змяшчаюць срэбра прыпоем, пры дапамозе высокатэмпературнай пайкі.

Такія вырабы могуць вытрымаць ціск да 200 атмасфер і тэмпературу цепланосбіта да +200 градусаў. Іх ужыванне гарантуе даўгавечнасць і надзейнасць трубаправода на многія дзесяткі гадоў. Недахопы прадукцыі - высокі кошт і складаны мантаж.

1. Мінусаў металічных вырабаў пазбаўленыя палімерныя аналагі. Найбольш надзейныя з іх алюмопластиковые трубы. Складаюцца яны з верхняга і ніжняга пластоў, паміж якімі уклеены алюмініевая фальга.

Галоўныя плюсы такіх труб:

• высокі ўзровень трываласці;
• абарона ад кіслароднай дыфузіі, што падаўжае тэрмін службы сеткі і пазбаўляе яе ад карозіі;
• невялікая велічыня гідраўлічнага супраціву;
• антыстатычныя;
• лёгкасць мантажу;
• павольнае нарастанне адкладаў на ўнутраных сценках і іх нязначнасць.

Мантаваць металлопластіковые трубаправоды можна без зваркі, з дапамогай разьбовых злучэнняў. Дадзенае акалічнасць спрашчае і патанняе зборачныя работы.

1. Не менш надзейныя вырабы з пашытага поліпрапілена. Яны могуць вытрымаць працяглы награванне да +100 градусаў.

тыпы разводкі

Колькасць труб, патрэбных для ўладкавання ацяпляльнай сістэмы, залежыць ад выгляду разводкі, якую вы выбераце.

1. Схема двухтрубная дае магчымасць абаграваць эфектыўна нават вельмі вялікія пакоі. Калі сістэму абсталяваць тэрмарэгулятарамі, то з'явіцца магчымасць ўсталёўваць тэмпературныя рэжымы ва ўсіх памяшканнях паасобку.

1. Асноўныя вартасці однотрубной ацяпляльнай сістэмы - прастата канструкцыі, лёгкасць і таннасць мантажу.

Разлік ацяпляльных прыбораў

Перадачу энергіі ад цепланосбіта ў пакоі ажыццяўляюць абагравальныя прыборы.

Існуюць такія іх віды:

• Канвектыўныя або рабрыстыя аналагі;
• радыяцыйныя прылады, яны прадстаўлены інфрачырвонымі выпраменьвальнікамі;
• радыяцыйна-Канвектыўныя прыстасаванні (радыятары ўсіх відаў).

У нашай краіне найбольш распаўсюджаныя з ацяпляльных прыбораў - секцыйныя радыятары.

Інструкцыя папярэджвае, што перад іх устаноўкай неабходна будзе разлічыць колькасць секцый, патрэбных для кожнага памяшкання.

1. Для вылічэнняў трэба ведаць цеплавую аддачу адной радыятарнага секцыі. Яна дзеліцца на 100. Ёсць яшчэ адзін спосаб - высветліць, якую плошчу можа апаліць адна секцыя. А затым, ведаючы плошчу ўсяго пакоя, нескладана ажыццявіць патрэбныя вылічэнні.
2. Стандартнай лічыцца вышыня пакояў 2.7 м.
3. Прывядзём прыклад. Цеплавая аддача секцыі роўная 190 Вт (яе заўсёды паказваюць вытворцы). Падзяліўшы дадзеную велічыню на 100, мы атрымаем плошчу ў 1.9 м2, якую можа абагрэць адна секцыя. Такім чынам, для памяшкання ў 20 м2 патрэбен будзе радыятар, які складаецца з (20: 1.9) 10.52 элементаў, акруглена - з 11.
4. Калі памяшканне мае выхад на балкон альбо яно кантавое, лік секцый пажадана павялічыць на 2/3.

выснову

Калі вы хочаце стварыць эфектыўную сістэму ацяплення ў сваім катэджы, неабходна будзе старанна разлічыць ўсе яе параметры. Вылічэнні для бытавых памяшканняў не так ужо складаныя і вы зможаце ажыццявіць іх самастойна. Відэа ў нашым артыкуле дапаможа вам у гэтым.
