Разлік ацяплення ў шматкватэрным доме і рэкамендацыі па

06-02-2018
Ацяпленне

Гэты артыкул адрасавана чытачу, якому трэба будзе абжываць кватэру ў стане пасля будаўнікоў. Як правіла, яно мае на ўвазе заведзеныя ў кватэру і заглушаныя адводы ад стаякоў ацяпляльнай сістэмы. Нам трэба будзе навучыцца разлічваць цеплавую магутнасць ацяпляльных прыбораў, а заадно азнаёміцца ​​з рэкамендацыямі па іх выбару і мантажу.

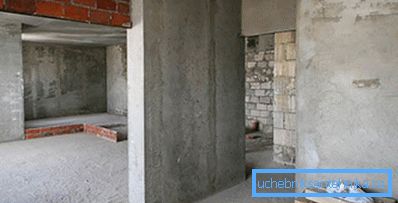

Тыповая стан кватэры ў новабудоўлі.

задачы

Пачнем з пастаноўкі задач.

Нам трэба будзе наступнае:

  1. Вылічыць колькасць цяпла, неабходнае для падтрымання ў кватэры камфортнай тэмпературы.
  2. Падабраць тып ацяпляльных прыбораў і іх памер у залежнасці ад патрэбнасці ў цяпле.
  3. Вызначыцца з памерам і матэрыялам труб.
  4. Выбраць запорную арматуру.

Акрамя таго: калі ў вашай кватэры адзіны ўвод ацяплення пад гарызантальную разводку, было б дзіўным не скарыстацца гэтым і не паставiць теплосчетчик. Ён здольны забяспечыць вельмі адчувальную эканомію на камунальных паслугах у ацяпляльны сезон.

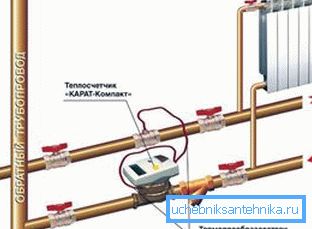

Теплосчетчик на ўводзе ў кватэру.

Разлік цеплавой магутнасці

Ён магчымы двума спосабамі.

Разлік па плошчы

Больш простая схема, пры якой цеплавая магутнасць у адзін кілават бярэцца на 10 м2 плошчы памяшкання. Акрамя таго, выкарыстоўваюцца рэгіянальныя каэфіцыенты:

рэгіён каэфіцыент
Крым, Краснадарскі край 0,7 - 0,9
Маскоўская, Ленінградская вобласці 1,2 - 1,3
Сібір, Далёкі ўсход 1,5 - 1,6
Чукотка, Якуція 2,0

Так, для кватэры плошчай 74 м2 у ялцінскай новабудоўлі патрэба ў цеплавой магутнасці складзе 7,4 * 0,7 = 5,18 кВт.

Нажаль, прастаце не заўсёды спадарожнічае высокая дакладнасць разлікаў.

Прапанаваная схема дае ладныя хібнасці ў сілу некалькіх прычын:

  • Роскід вышыні столяў дасць змена аб'ёму памяшкання пры яго пастаяннай плошчы. Зразумела, што для прагрэву павялічанага аб'ёму спатрэбіцца больш цяпла.
  • І вокны, і дзверы куды больш пранікальныя для цяпла, у параўнанні са сценамі. Лагічна выказаць здагадку, што кожнае дадатковае акно павялічыць страты цеплавой энергіі.

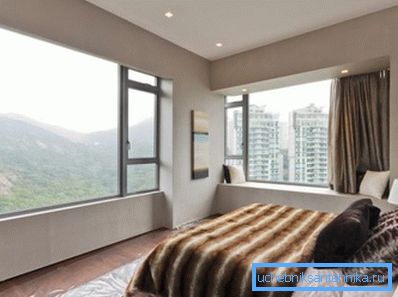

Вялікія вокны - гэта не толькі святло, але і страты цяпла.
  • Размяшчэнне кватэры таксама нельга ігнараваць: У кутніх і кантавых кватэр большая колькасць сцен будзе агульным з вуліцай.

Разлік па аб'ёме

Менавіта таму больш дакладнае значэнне цеплавой магутнасці можна атрымаць па некалькі ўскладненай методыцы:

  1. На кубаметр ацяплянага аб'ёму бярэцца 40 ват цяпла.
  2. На кожнае акно дадаецца 100 ват. На ўваходныя дзверы - 200.
  3. Для кватэр, размешчаных у тарцы дома і якія маюць дадатковыя, акрамя фасада, сцены з вуліцай выкарыстоўваецца каэфіцыент 1,2.
  4. Нарэшце, згаданы вышэй рэгіянальны каэфіцыент ужываецца і ў гэтым выпадку.

Давайце ў якасці прыкладу разлічым патрэба ў цяпле двухпакаёвай кватэры для наступных умоў:

  • Яе плошча - 58 квадратных метраў.
  • Вышыня столяў - 3 метра.
  • Агульная колькасць вокнаў - 4. Уваходная дзверы - адна.
  • Кватэра размешчана ў тарцы дома.
  • Сам дом знаходзіцца ў горадзе Камсамольску-на-Амуры Хабараўскага краю РФ.
Зіма ў Камсамольску-на-Амуры.

Такім чынам:

  1. Аб'ём памяшкання роўны 58 * 3 = 174 м3.
  2. Базавую значэнне цеплавой магутнасці - 40 * 174 = 6960 ват.
  3. Чатыры вокны і дзверы прымусяць дадаць да яго 600 ват (100 * 4 + 200). 6960 + 600 = 7540.
  4. Дадатковая агульная з вуліцай сцяна прымусіць памножыць гэтае значэнне на 1,2. 7540 * 1,2 = 9048.
  5. Паколькі зімы ў Камсамольску досыць суровы, рэгіянальны каэфіцыент мы прымем роўным 1,6. 9048 * 1,6 = 14476,8 вата.

Выбар ацяпляльных прыбораў

У крамах ацяпляльнага абсталявання можна сустрэць наступныя асноўныя тыпы ацяпляльных прыбораў:

тып Мінімальны кошт секцыі, рублі Сярэдні цеплавой паток на адну секцыю Працоўны ціск, кгс / см2 Працоўная тэмпература, З
Чыгунны секцыйны радыятар 400 160 9-12 110
Алюмініевы секцыйны радыятар 280 200 8-16 110
Біметалічны (сталь + алюміній) секцыйны радыятар 450 180 20-100 130
сталёвы рэгістр - - 16-25 150
Сталёвы пласціністы радыятар - - 8-12 110

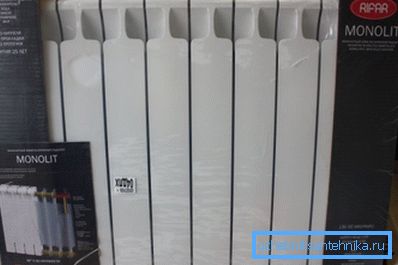

Айчынны біметалічны радыятар Рифар Маналіт. Працоўны ціск - 100 атмасфер.

Удакладнім: намі прыведзены сярэднія значэння ў рамках даступнай аўтару статыстыкі. Фактычныя характарыстыкі ацяпляльнага прыбора можна даведацца з суправаджальнай дакументацыі або на сайце вытворцы.

Пра гэтыя ацяпляльных прыборах карысна ведаць яшчэ некалькі рэчаў.

  • Агульная хвароба чыгунных батарэй - межсекционные цечы праз некалькі гадоў эксплуатацыі. Паронитовые пракладкі паміж секцыямі паступова губляюць эластычнасць. Варта радыятару астыць - і спадарожнае паніжэння тэмпературы змена лінейных памераў секцый выклікае з'яўленне капяжу.
  • Алюміній ўтварае гальванічную пару з меддзю. А вада дзякуючы раствораным у ёй солям з'яўляецца электралітам. Варта аб'яднаць у агульным контуры алюмініевыя радыятары з меднымі трубамі - і які ўзнікае ў ім працэс міграцыі іёнаў выкліча хуткую электрахімічную карозію батарэй.

Падказка: у сістэме цэнтральнага ацяплення вы ніколі не ведаеце, які тып труб выкарыстаны пры мантажы падводкі вашымі суседзямі.

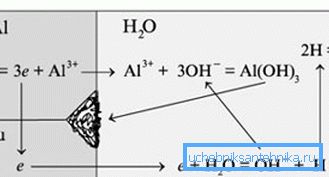

Схема гальванічнай карозіі алюмінія. Працэс праходзіць з вылучэннем вольнага вадароду.
  • Галоўны недахоп рэгістраў (да якіх адносяцца і трубчастыя сталёвыя радыятары) - гнятліва малы цеплавой паток на адзінку аб'ёму. Ён звязаны з даволі ўмеранай цеплаправоднасцю сталі: яе няма сэнсу забяспечваць развітым оребреніем проста таму, што канцы рэбраў будуць прыкметна халадней цепланосбіта.
  • Пласціністыя радыятары маюць занадта ўжо невялікі тэрмін службы (у асноўным не больш за 10 гадоў). Большая частка недарагіх ацяпляльных прыбораў гэтага тыпу вырабляецца з каразійна-няўстойлівых сталей; пры завоздушивании або скідзе сістэмы ацяплення на лета яны банальна іржавеюць знутры.

У якіх умовах давядзецца працаваць ацяпляльных прыбораў? Штатныя параметры ЦО такія: ціск - 3-4 кгс / см2; тэмпература абмежаваная дзеючымі БНіП і ў любой інжынернай сістэме жылога будынка не можа перавышаць 95 С.

Дзіўна, што, у дзіцячых дашкольных установах тэмпература цепланосбіта і зусім абмежавана на ўзроўні 37 С.

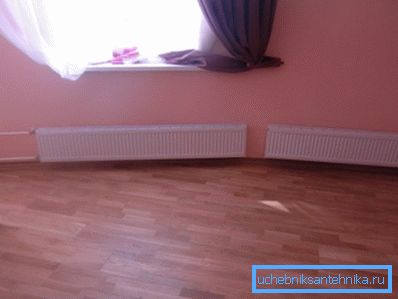

Нізкую тэмпературу даводзіцца кампенсаваць колькасцю і памерамі батарэй.

Здавалася б, пры такіх параметрах можна выкарыстоўваць абсалютна любыя батарэі: рабочыя значэння тэмператур і ціскаў ва ўсіх выпадках перавышаюць прыведзеныя нами.Однако варта ўлічыць, што ў рэальных умовах і тэмпература, і ціск сістэмы ЦО могуць апынуцца істотна вышэй.

Пры якіх абставінах?

Прывядзём пару прыкладаў.

  • У моцныя халады пры заніжаных параметрах ацяплення ў кватэрах усталёўваецца непрымальна нізкая тэмпература. Адзін з практыкі спосабаў вырашэння гэтай праблемы ў крытычных сітуацыях - праца элеваторный вузла без сопла, з заглушаным подсосом.
  • У сістэму ацяплення паступае не сумесь цепланосбіта з прамога і зваротнага трубаправодаў, а вада непасрэдна з якая падае ніткі; пры гэтым тэмпература можа дасягаць 150 З, а ціск - 7 кгс / см2.
  • Пры запуску сістэмы ацяплення рэкамендуецца першай адкрываць дамавую засаўку на зваротным трубаправодзе. Засаўка павінна адкрывацца вельмі павольна; яна прыводзіцца ў цалкам адкрытае становішча толькі пасля выраўноўвання ціскаў у трасе і контуры. Толькі пасля яе адкрываецца засаўка на падачы.
  • Варта слесару паспяшацца і адкрыць любую з засавак хутка - і ў практычна несжимаемой воднай асяроддзі паўстане так званы гідраўдар. На фронце бліск контур вады ціск можа дасягаць ўжо не 3-4, а ўсіх 20-25 атмасфер.
Наступствы гідраўдару.

Менавіта таму для сістэмы цэнтральнага ацяплення можна з лёгкім сэрцам парэкамендаваць толькі два тыпу ацяпляльных прыбораў:

  1. біметалічныя радыятары. Яны ўяўляюць сабой стрыжань з каразійна-стойкай сталі з вонкавай абалонкай з алюмінія. Сталь забяспечвае механічную трываласць і ўстойлівасць да электрахімічнай карозіі, алюміній - развітая оребренной з высокай цеплаправоднасцю.
  2. Калі вы можаце дазволіць сабе адвесці значны аб'ём памяшкання пад ацяпляльныя прыборы, можна выкарыстоўваць і сталёвыя рэгістры.

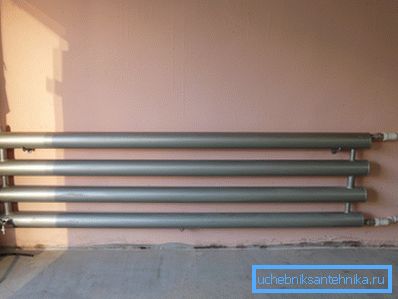

Ацяпляльны рэгістр.

Разлік ацяпляльных прыбораў

Як падабраць аптымальнае для пакоя колькасць секцый радыятара? Як разлічыць цеплавую магутнасць рэгістра?

Разлік патрэбнасці пакоя ў цеплавой магутнасці выконваецца гэтак жа, як для ўсёй кватэры. Нюанс: пры разліку варта ўлічваць аб'ём памяшканняў без ацяпляльных прыбораў (пярэднім пакоі, ваннай, туалета).

Так, калі пакой, для ацяплення якой неабходна 2 кВт, прымыкае да пярэднім пакоі, для якой разлік даў значэнне цеплавога патоку ў 400 ват, вам варта заклапоціцца купляй радыятара магутнасцю 2400 ват.

радыятар

Каб пералічыць гэтую магутнасць у колькасць секцый біметалічнай батарэі, дастаткова падзяліць яе на цеплавой паток, які ўказаны ў дакументацыі для адной секцыі. Пры магутнасці секцыі ў 180 ват 2400-ватны радыятар павінен мець 2400/180 = 14 (з акругленнем) секцый.

Тут, аднак, ёсць пара тонкасцяў.

  1. Вытворцы паказваюць цеплавой паток для дэльты тэмператур паміж цепланосбітам і ваздухоў ў 70 градусаў. Калі вам трэба падтрымліваць у пакоі + 20С, радыятар павінен быць нагрэць да 90. Калі дэльта тэмператур удвая менш - відавочна, цеплавая магутнасць прыбора ўпадзе ўдвая, і яе давядзецца кампенсаваць доборе дадатковых секцый.
  2. Пры вялікай даўжыні секцыйнага радыятара яго крайнія секцыі будуць прыкметна халадней першых ад падводкі. Вырашыць гэтую праблему дапаможа простая інструкцыя: подключайте прыбор па схеме знізу ўніз.

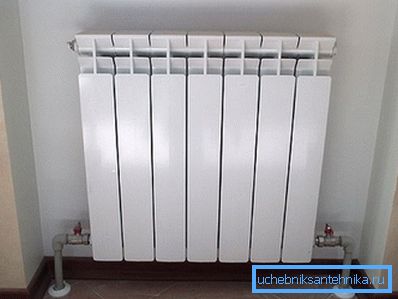

схема падлучэння

Дарэчы: пры такой схеме падключэння у вас не ўзнікне праблем з заиливанием радыятара. Паток цепланосбіта праз ніжні калектар будзе выносіць ўсе адклады.

рэгістр

Як разлічыць рэгістр, калі ваш выбар спыніўся на ім?

Цеплавой паток ад адной гарызантальнай трубы разлічваецца па формуле Q = Pi * Dн * L * k * Dt, у якой:

  • Q - шуканае значэнне ў ватах.
  • Pi - лік пі, якое прымаецца роўным 3,1415.
  • Dн - вонкавы дыяметр трубы ў метрах.
  • L - яе даўжыня (таксама ў метрах).
  • k - каэфіцыент цеплаправоднасці, які прымаецца для стальной трубы роўным 11,63 Вт / м2 * С.
  • Dt - тая самая дэльта тэмператур паміж цепланосбітам і паветрам у памяшканні.

Паколькі для ацяплення звычайна выкарыстоўваюцца многосекционные гарызантальныя рэгістры, трэба ўлічыць, што верхнія секцыі будуць аддаваць цяпло узыходзячаму патоку ад ніжняй трубы. Раз яго тэмпература некалькі вышэй навакольнага паветра, цеплавой паток ад гэтых секцый будзе менш. Таму для ўсіх секцый, акрамя першай, у разліках выкарыстоўваецца дадатковы каэфіцыент 0,9.

Давайце ў якасці прыкладу выканаем сваімі рукамі разлік магутнасці рэгістра з чатырма секцыямі дыяметрам 159 мм і даўжынёй 3,2 метра пры яго тэмпературы 70 градусаў і тэмпературы паветра ў памяшканні +18 С.

Четырехрядным ацяпляльны рэгістр.
  1. Цеплавой паток ад першай секцыі будзе роўны 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 ват (з акругленнем да цэлага значэння).
  2. Цеплавой паток ад кожнай з наступных секцый роўны 967 * 0,9 = 870 ват.
  3. Сумарная цеплавая магутнасць - 967+ (870 * 3) = 3577 ват.

трубы

матэрыял

Якія трубы варта аддаць перавагу пры мантажы сістэмы цэнтральнага ацяплення?

З згаданых вышэй меркаванняў лепш адмовіцца ад усіх відаў пластыкавых і металлопластіковых труб для ацяплення.

У сухім астатку - усяго тры варыянты:

  • Чорныя сталёвыя трубы на зварцы.
  • Ацынкаваная сталь на разьбой.
  • Гафрыраваная нержавейка з фітынгавых злучэннямі труб.

Дадамо да спісу некалькі каментароў.

Чорная сталь са зварнымі злучэннямі - найбольш папулярнае рашэнне. На самай справе, зварыць ўчасткі контуру куды лягчэй, чым важдацца з нарэзкай резьб і падганяннем памераў патрубков.

Іржавець трубы накшталт як не павінны: бо сістэма ацяплення павінна быць запоўненая круглы год, што гарантуе адсутнасць кантакту ўнутранай паверхні труб з атмасферным кіслародам.

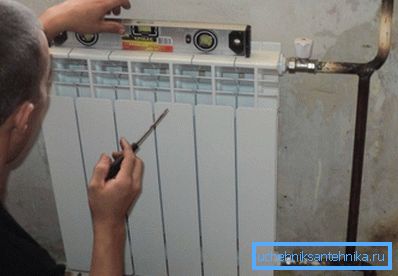

Мантаж ацяплення чорнымі трубамі.

Але зрабiць гэта было.

Калі ў большасці кватэр стаяць чыгунныя радыятары, рана ці позна цечы паміж іх секцый набываюць масавы характар. Цечы пачынаюцца толькі пасля прыпынку ацяплення: у ацяпляльны сезон нагрэлі чыгунныя секцыі надзейна здушваюць паронитовые пракладкі.

Адгадайце, што прасцей зрабіць слесару - штодня мець вялікае і светлае пачуццё з пераборкай батарэй ў кватэрах або проста скінуць увесь шлях на лета? І як толькі сістэма скінутая, вільготны паветра ў ёй пачынае рабіць сваю чорную справу.

А вось ацынкоўка на чыгунных разьбовых фітынгаў праблемы іржаўлення пазбаўленая цалкам.

Існуе меркаванне, што-дэ цынкавае пакрыццё ўступае ў рэакцыі з тэхнічнага вадой і хутка руйнуецца. Аўтар смее заўважыць, што неаднаразова выкрываў ацынкаваныя стаякі ў сталінцы пасля паўстагоддзя эксплуатацыі. Іх стан нічым не адрознівалася ад новых труб.

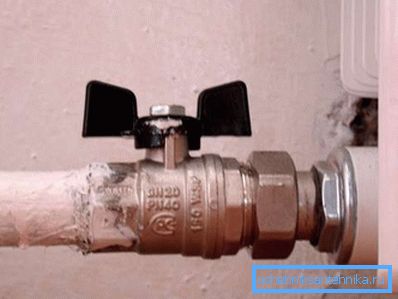

Ацынкоўка не мае патрэбы ў замене і пасля некалькіх дзесяцігоддзяў эксплуатацыі.

Нарэшце, нержавеючыя гафрыраваныя трубы прыцягваюць двума ўласцівасцямі:

  1. Простым мантажом з выкарыстаннем пары разводных ключоў.
  2. Магчымасцю лёгкай разборкі фітынгаў і змены канфігурацыі сістэмы.

Нейкіх спецыфічных праблем або недахопаў у нержавейкі няма. Вытворцы заяўляюць пра гатоўнасць труб вытрымаць гідраўлічны ўдар да 60 атмасфер і нагрэў да 150 С.

дыяметр

Звычайна для выбару дыяметра трубаправода выконваецца гідраўлічны разлік, які ўлічвае напор ў сістэме і абмежаванні па хуткасці руху цепланосбіта. Аднак мы гаворым пра кватэру, дзе максімальная працягласць контуру абмежаваная значэннем у 30-40 метраў. Раз так - можна парэкамендаваць цалкам канкрэтныя значэння.

ўчастак контуру ДК
Падводка да радыятара (да 10 секцый) 15
Падводка да радыятара (звыш 10 секцый) 20
Гарызантальная разводка паміж радыятарамі 20

Увага: не блытайце ДК (умоўны праход) з вонкавым дыяметрам. Для сталёвай трубы ДК 15 вонкавы дыяметр прыкладна роўны 20 мм.

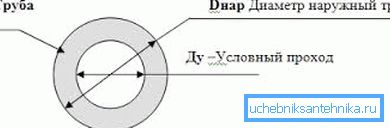

Умоўны праход прыблізна роўны ўнутраным дыяметры трубы.

запорная арматура

Якой яна павінна быць?

  • На ўваходзе ў кватэру на абедзвюх нітках ставяцца шаравыя вентыля, цалкам адсякаюць яе ад стояков.
  • Пасля вентыля на падачы не перашкодзіць гразявікоў (фільтр грубай ачысткі). Ён не дасць пяску або акаліна закаркаваць тонкія каналы ў вашых батарэях.
  • Кожны радыятар забяспечваецца вентылем на падачы і дроселем або термоголовкой на обратку. Дросселирование дапаможа паменшыць выдаткі на цяпло, прывесці іх у адпаведнасць з вашымі патрэбамі.
  • Пры ніжнім падключэнні ў адну з верхніх радыятарных коркаў ставіцца кран Маеўскага, які дазваляе сутыкнуць паветра.

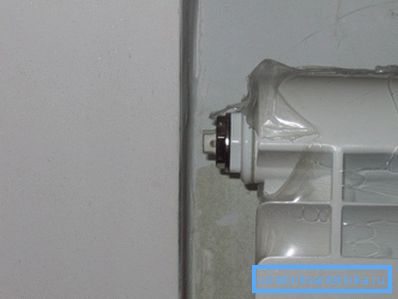

На фота - кран Маеўскага у верхняй корку.

заключэнне

Спадзяемся, што нашы рэкамендацыі апынуцца карыснымі чытачу пры праектаванні і будаўніцтве ацяплення ва ўласнай кватэры. Як звычайна, прымацаванае да артыкулу відэа ёсць дадатковыя тэматычныя матэрыялы. Поспехаў!
