Разлік ацяпляльных прыбораў: простыя схемы

Як разлічыць параметры ацяпляльнага прыбора для памяшкання з вядомымі характарыстыкамі? У гэтым артыкуле нам трэба будзе пазнаёміцца ​​з некалькімі нескладанымі схемамі, якія забяспечваюць прымальную дакладнасць вынікаў. Мы не станем лезці ў нетры: усе вылічэнні могуць быць выкананы сваімі рукамі чалавекам, далёкім ад цеплатэхнікі. Такім чынам, у шлях.

што лічым

Давайце разаб'ем вялікую задачу на маленькія этапы.

Нам трэба:

1. Навучыцца ацэньваць патрэбнасць памяшкання ў цяпле.

Заўважце: лепш мець у сваім арсенале схемы разліку як для дамоў з нарміраваным супрацівам цеплаперадачы, так і для будынкаў з істотна лепшым або горшай якасцю ўцяплення.

1. Даведацца, якім чынам пералічыць цеплавую магутнасць ацяпляльнага прыбора у колькасць секцый радыятара.
2. Высветліць, як можна ацаніць магутнасць прыбораў, якія не стаяць з стандартных секцый.

У гэтым парадку і рушым далей.

цеплавая магутнасць

Прывядзём два спосабу яе ацэнкі.

Для нармаванага цеплавога супраціву

У будынкаў, якія адпавядаюць патрабаванням БНіП 2003/02/23 Цеплавая абарона будынкаў, патрэба ў цяпле можна разлічыць па наступнай схеме:

• Базавую значэнне бярэцца роўным 40 ватам на кубаметр ацяплянай пакоя або кватэры.
• Яно памнажаецца на каэфіцыент, які залежыць ад размяшчэння памяшкання.

• На кожнае акно стандартнага памеру дадаецца 100 ват цяпла, на вядучую на вуліцу дзверы - 200.
• Ўводзіцца рэгіянальны каэфіцыент.

Давайце разлічым патрэба ў цеплавой магутнасці ацяплення для пакоя памерамі 4 * 5 * 3 метра ў горадзе Камсамольску-на-Амуры Хабараўскага краю.

Пакой - кутняя, з двума вокнамі.

1. 40 ват на куб даюць 40 * 4 * 5 * 3 = 2400 ват.
2. Паколькі пакой кутняя, мы выкарыстоўваем каэфіцыент 1,2. 2400 * 1,2 = 2880.
3. Пара вокнаў пагоршыць сітуацыю. 2880+ (2 * 100) = 3080 ват.
4. Кліматычная зона ўнясе свае карэктывы. 3080 * 1,6 = 4928 Вт.

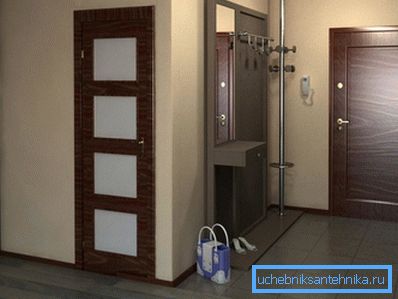

Нюанс: калі ў кватэры ёсць памяшканні без ацяпляльных прыбораў, іх аб'ём таксама варта ўлічваць пры вылічэннях. Так, калі да нашай пакоі прымыкае калідор памерам 4 * 1 * 3 метра, цеплавую магутнасць трэба вылічаць для (4 * 5 * 3) + (4 * 1 * 3) = 72 м3 ацяплянага памяшкання.

Для нестандартнага ўцяплення

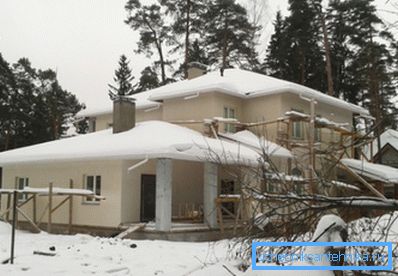

Калі якасць ўцяплення значна лепш ці горш рэкамендаванага БНіП, для ацэнкі патрэбнасці ў цяпле выкарыстоўваецца формула Q = V * Dt * K / 860, у якой:

• Q - запаветная магутнасць у кілаватах.
• V - аб'ём памяшкання ў кубаметрах.
• Dt - максімальная розніца тэмператур паміж унутраным і вулічным паветрам.
• Да - каэфіцыент ўцяплення. Яго значэнне можна прыкладна ацаніць, арыентуючыся па наступнай табліцы:

Параметр Dt звычайна бярэцца роўным розніцы паміж рэкамендаванымі БНіП значэннямі ўнутранай тэмпературы і сярэднім мінімумам найбольш халоднага месяца за апошнія некалькі гадоў. Арыентавацца на абсалютны мінімум будзе некаторым залішне: калі, скажам, у Крыму і бывае -25, то толькі раз у некалькі гадоў на працягу аднаго-двух дзён.

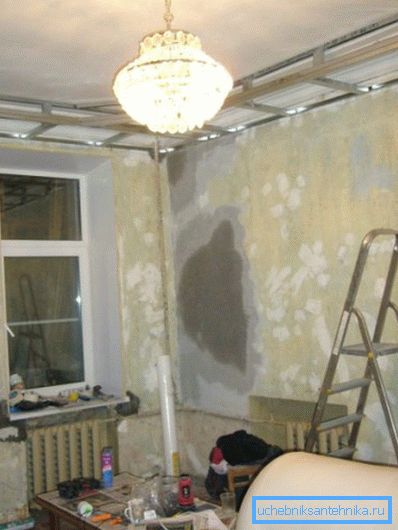

Давайце палічым цеплавую магутнасць той жа пакоі ў Камсамольску-на-Амуры, удакладніўшы, што вокны ў ёй забяспечаныя двухкамернымі шклопакетамі, а таўшчыня цагляных сцен роўная 60 сантыметрам.

1. Аб'ём пакоя роўны 4 * 5 * 3 = 60 м3.
2. Замацаваны БНіП мінімум пакаёвай тэмпературы для кутняй пакоя ў дадзенай кліматычнай зоне роўны +22 С.
3. Сярэдні мінімум Студзень - -30,8 С.
4. Каэфіцыент ўцяплення возьмем роўным 0,8.

Разлік прыбораў ацяплення для нашага пакоя будзе мець выгляд Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 кВт. Як лёгка заўважыць, роскід з першым вынікам досыць вялікі.

прыборы

Інструкцыя па падборы пласціністага, трубчастага радыятара або канвектару ацяплення гранічна простая: досыць вывучыць дакументацыю да прыбора. Вытворцы заўсёды паказваюць цеплавую магутнасць для стандартнай дэльты тэмператур паміж цепланосбітам і паветрам у 70 градусаў.

Звярніце ўвагу: памяншэнне дэльты тэмператур удвая (скажам, пры +20 ў пакоі і тэмпературы батарэі ў +55 С) непазбежна пацягне за сабой двухразовае падзенне магутнасці.

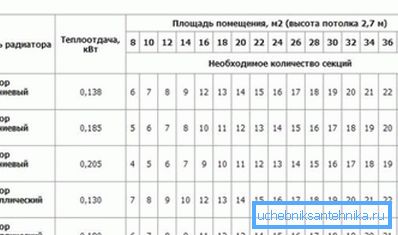

У суправаджальных дакументах і на сайце вытворцаў можна, як правіла, знайсці і значэння цеплавога патоку для асобных секцый секцыйнага радыятара.

У адсутнасць дакументацыі можна арыентавацца на наступныя асераднёныя значэнні:

• Чыгунная секцыя - 160 ват.
• Біметалічныя секцыя - 180 ват.
• Алюмініевая секцыя - 200 ват.

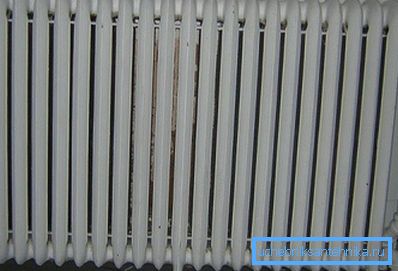

Так, для атрымання цеплавой магутнасці ў 2940 ват досыць 2940/180 = 17 (з акругленнем у большы бок) біметалічных секцый.

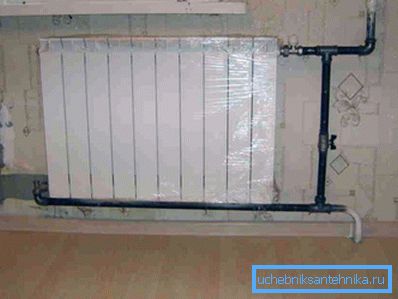

Карысна: радыятары такой даўжыні трэба падключаць дыяганальнае або знізу ўніз. Інакш увесь цепланосбіт будзе цыркуляваць толькі праз першыя секцыі.

асаблівы выпадак

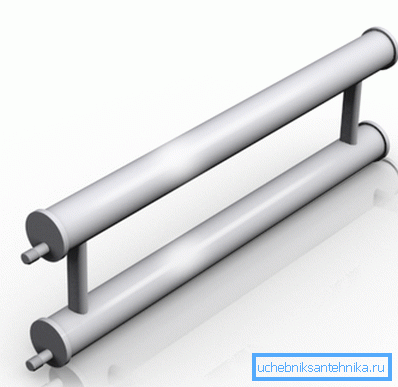

Невысокі кошт робіць вельмі прывабным выкарыстанне сталёвага трубнага рэгістра. Аднак у самаробных канструкцый тэхнічная дакументацыя звычайна адсутнічае.

Як выканаць разлік у гэтым выпадку?

1. Цеплааддача адной гарызантальнай трубы ў ватах разлічваецца як Q = 3,1415 * Dн * L * 11,63 * Dt. У ёй Dн - вонкавы дыяметр трубы (у метрах); L - яе даўжыня ў метрах, Dt - дэльта тэмператур паміж паветрам і цепланосбітам.
2. Цеплааддача размешчаных над гэтай трубой іншых секцый рэгістра разлічваецца аналагічна, але з выкарыстаннем дадатковага каэфіцыента 0,9.

Так, пры вонкавым дыяметры 208 мм, даўжыні 3 метра і дэльце тэмператур у 70 З магутнасць двухсекцыйнага рэгістра будзе роўнай (3,1415 * 0,208 * 3 * 11,63 * 70) + (3,1415 * 0,208 * 3 * 11,63 * 70) * 0,9 = 1596 + 1436 = 3032 вата.

заключэнне

Паўторымся: намі прыведзены найпростыя схемы прыблізных разлікаў, непрыдатныя для прафесійнага выкарыстання, але якія даюць дастаткова дакладныя вынікі. Як заўсёды, прымацаванае відэа прапануе чытачу дадатковыя матэрыялы. Поспехаў!
