Разлік батарэй ацяплення: вызначаем аптымальную

Разлік колькасці батарэй ацяплення трэба ажыццяўляць яшчэ на этапе праекціроўкі сістэмы. Так мы зможам загадзя даведацца, якую колькасць вырабаў нам трэба набыць і як іх лепш размясціць для больш эфектыўнага абагравання.

Рэкамендацыі па вылічэння параметраў ацяпляльнага контуру, а таксама ўсе неабходныя для гэтага дадзеныя мы прывядзем у нашай артыкуле.

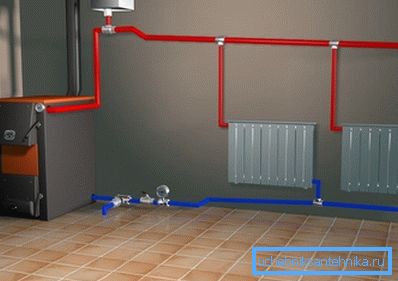

Каб цяпла хапіла, трэба вызначыць аптымальнае колькасць батарэй

Намінальная цеплааддача розных радыятараў

Перад тым як разлічыць колькасць батарэй ацяплення, нам неабходна вызначыць, якую разнавіднасць ацяпляльных прылад мы будзем выкарыстоўваць. Уся справа ў тым, што розныя мадэлі абагравальнікаў валодаюць уласнымі паказчыкамі цеплааддачы, і таму пры аднолькавых патрабаваннях па прадукцыйнасці нам будзе трэба набыць і ўсталяваць розны іх колькасць.

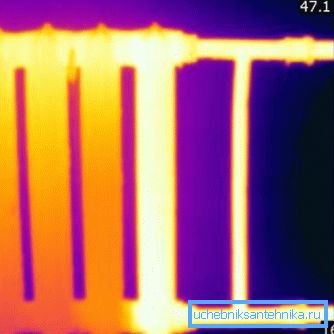

Размеркаванне цяпла ўнутры батарэі

Як правіла, інфармацыя пра цеплааддачы паказваецца ў спецыфікацыі вырабы, так што асноўнай крыніцай інфармацыі будзе інструкцыя да той ці іншай мадэлі батарэі. Аднак ніжэй мы прывядзем даведачныя дадзеныя, якія дазволяць вам выканаць хаця б прыблізны разлік.

Звярніце ўвагу! Нароўні з тэрмінам «цеплааддача» ў дакументах часта прыводзяць вызначэння «магутнасць» або «цеплавой паток». Азначаюць гэтыя тэрміны прыкладна адно і тое ж, так што вы цалкам можаце выкарыстоўваць прадастаўленыя вытворцам лічбы для разлікаў.

Прадукцыйнасць ацяпляльнай батарэі залежыць у першую чаргу ад матэрыялу, з якога яна выраблена:

  • Чыгунныя радыятары па гэтым параметры з'яўляюцца відавочнымі аўтсайдэрамі. Так, намінальная цеплааддача адной секцыі мадэлі МС140 складае каля 180 Вт, аднак рэальныя паказчыкі рэдка перавышаюць 60-70 Вт. Звязана гэта з тым, што замест намінальных 90 0С у трубах вада рэдка награваецца вышэй 80 0З, так што разлік чыгунных батарэй ацяплення трэба выконваць з добрым запасам.

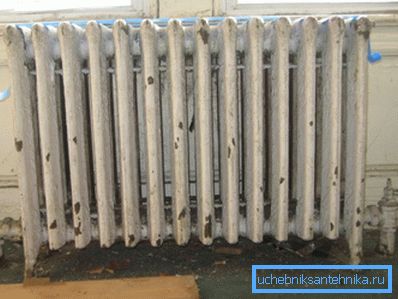

Старыя чыгунныя радыятары (на фота) адрозніваюцца найменшай магутнасцю
  • Для сталёвых радыятараў характэрныя значэнні ад 170 да 190 Вт на секцыю. Трэба адзначыць, што ў гэтых выглядаў радыятараў ацяплення страты цяпла на прагрэў самай паверхні батарэі будуць не такімі вялікімі, як у чыгунных. Але затое пры зніжэнні тэмпературы вады ў трубах да 70 0С (нярэдкая з'ява) магутнасць будзе змяншацца вельмі моцна.
  • Алюмініевыя радыятары дэманструюць дастаткова добрыя паказчыкі па цеплааддачы -ад 200 да 220 Вт / секцыя. Калі б не высокі кошт і схільнасць да карозіі пры кантакце з забруджанай вадой, іх можна было б смела рэкамендаваць ў якасці ідэальнага рашэння.
  • Разлік магутнасці батарэй ацяплення, сабраных па біметалічнай тэхналогіі (сталёвыя трубы з алюмініевымі цеплаадводныя кажухамі) звычайна будуецца на падобных з алюмініевымі мадэлямі значэннях. У сярэднім прадукцыйнасць складае ад 150 да 200 Вт, чаго цалкам дастаткова для якаснага абагравання.

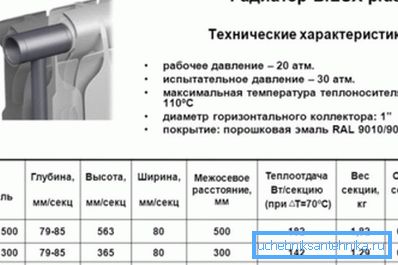

Прыклад цеплатэхнічных характарыстык біметалічнай мадэлі

Звярніце ўвагу! Часам замест Ват характарыстыкі прадукцыі паказваюць у калорыях у гадзіну. Перавесці значэння даволі проста: 1 Вт = 860 кал / г.

Ведаючы ж, колькі цяпла вылучае секцыя радыятара, разлік магутнасці батарэі ацяплення можна выканаць без усякага працы.

Вызначэнне колькасці батарэй

Разлік патрэбнай магутнасці

Пытанне аб тым, як разлічыць батарэі ацяплення для канкрэтнага дома або кватэры ўпіраецца ў мінімальную магутнасць, неабходную для абагрэву памяшкання. Калі батарэй будзе занадта шмат, то мы будзем пераплачваць за абаграванне, а пры недахопе радыятараў не зможам дамагчыся камфортнай тэмпературы. Такім чынам, нам неабходна сваімі рукамі знайсці «залатую сярэдзіну». Зрабіць гэта можна двума спосабамі.

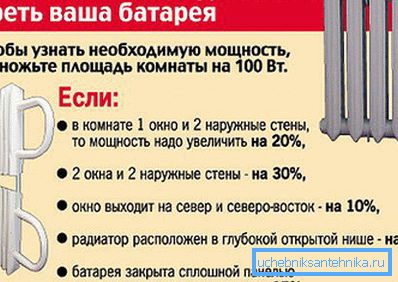

Яшчэ адзін варыянт разліку

Першая методыка разліку гранічна простая, і грунтуецца на аналізе агульнай плошчы памяшкання:

  • Калі ў пакоі, для якой выконваецца вылічэнне, ёсць адно акно і адна вонкавая сцяна, то на кожныя 10 м2 трэба 1 кВт цеплавой магутнасці батарэй.
  • Пры наяўнасці двух і больш вокнаў, ці ж двух вонкавых сцен мінімальная прадукцыйнасць павялічваецца да 1,3 кВт на кожныя 10 квадратных метраў.

Звярніце ўвагу! Усе дробавыя значэння, атрыманыя ў ходзе разлікаў, акругляем у большы бок. Так мы атрымаем неабходны запас па магутнасці, які будзе вельмі карысны альбо ў моцныя маразы, альбо пры зніжэнні тэмпературы цепланосбіта.

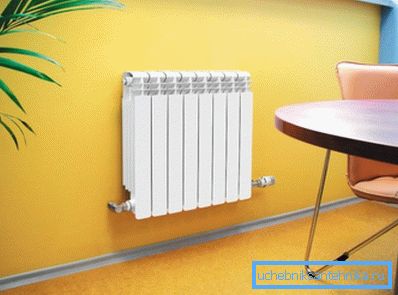

Правільна ўсталяваны радыятар грэе больш эфектыўна

Другі спосаб больш дакладны.

Вылічэнне выконваем па формуле W = S * h * 41, дзе:

  • W - мінімальная цеплааддача батарэй.
  • S - плошча пакоя.
  • h - вышыня столі.
  • 41 - каэфіцыент перакладу ў Вт.

Разлік секцый батарэй ацяплення для канкрэтнага прыкладу мы прывядзём у наступным раздзеле.

прыклад вылічэнні

Такім чынам, каб нам было лягчэй разабрацца ва ўсіх нюансах, разлічым, колькі радыятараў трэба ўсталяваць для абагрэву ўмоўнага памяшкання даўжынёй 5,5 м, шырынёй 4 м з столлю вышынёй у 2,75 м.

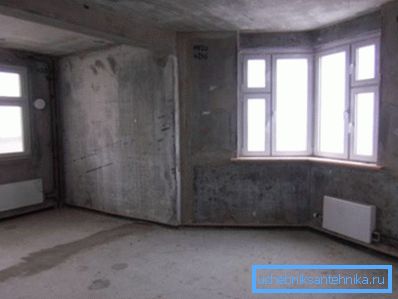

Размяшчэнне сталёвых панэльных радыятараў у пакоі

Падстаўляем дадзеныя лічбы ў формулу і атрымліваем:

W = 5,5 * 4 * 2,75 * 41 = 2480 Вт = 2,5 кВт (як мы памятаем, акругленне вядзецца ў большы бок).

Цяпер вылічаем колькасць секцый радыятараў для розных металаў:

  • Чыгунныя батарэі: 2500/120 = 20,8. Акругляем да 21.

Звярніце ўвагу! Для разліку мы бярэм сярэдняе значэнне ў 120 Вт на секцыю, каб кампенсаваць страты на зніжэнне тэмпературы цепланосбіта. Сапраўды гэтак жа мы некалькі прынізілі намінальныя паказчыкі для сталёвых і алюмініевых батарэй.

  • Сталёвыя: 2500/160 = 15,6. Для запасу бярэм 16.
  • Алюмініевыя і біметалічныя: 2500/190 = 13,1. 14 рэбраў павінна хапіць.

Таксама варта адзначыць, што некаторыя мадэлі сталёвых, алюмініевых і біметалічных радыятараў выпускаюцца ў выглядзе манаблокаў, г.зн. ня наборам асобных рэбраў, а цэласнай канструкцыяй. У гэтым выпадку ў разлік трэба падстаўляць інфармацыю аб прадукцыйнасці ўсяго блока, і вылічаць неабходную колькасць такіх дэталяў.

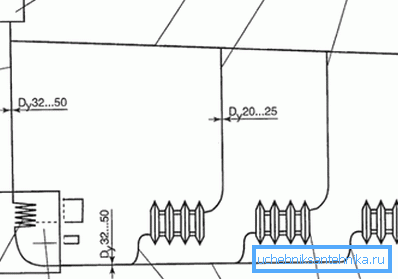

Схема падлучэння сістэмы

выснову

Вырабячы разлік батарэі ацяплення па ўсіх правілах, мы гарантуем, што ўладкаваная намі сістэма зможа забяспечыць падтрыманне аптымальнага мікраклімату ў абраным памяшканні. Пры гэтым не будзе ні лішку цяпла, які прыводзіць да непатрэбным марнаванняў, ні яго недахопу. Відэа, прымацаванае да артыкула, дапаможа пачаткоўцам больш падрабязна разабрацца ў тонкасцях паднятага пытання.
