Разлік біметалічных радыятараў па плошчы, аб'ёму і для
Як выглядае разлік біметалічных радыятараў на плошчу жылога памяшкання? Як падлічыць колькасць секцый, неабходнае для абагрэву дому ці кватэры з нестандартнай вышынёй столяў? У нашым артыкуле мы паспрабуем знайсці адказы на гэтыя і некаторыя іншыя пытанні.
этапы разліку
Разлік секцый біметалічных радыятараў ацяплення складаецца з двух этапаў:
- Ацэнка патрэбы памяшкання ў цеплавой магутнасці;
Заўважце: па плошчы яе можна разлічыць толькі пры стандартным (адпаведным дзеючым БНіП) ўцяпленні агароджваюць канструкцый будынка і стандартнай (2,5 метра) вышыні столяў. У іншых выпадках схема разлікаў прыкметна ўскладняецца.
- Пералік цеплавой магутнасці ў колькасць секцый з улікам цеплавога патоку, адпаведнага адной секцыі.
Цеплавой паток на секцыю

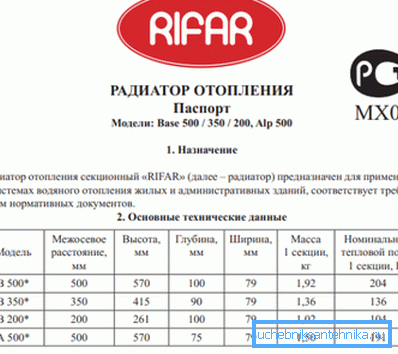

Пачнем з больш простай задачы. Разлік секцыі біметалічныя радыятары мае на ўвазе неабходнасць даведачных дадзеных - цеплавога патоку для адной секцыі. Вось яго арыенціровачныя значэння для розных тыпаразмераў ацяпляльных прыбораў:
Вышыня секцыі (межосевое адлегласць паміж калектарамі), мм | Цеплавой паток, Вт / секцыя |
200 | 90 |
350 | 120 |
500 | 180 |
Аднак, як прынята ў такіх выпадках, падвох крыецца ў дэталях.
- Вытворцы прыводзяць значэнне цеплавога патоку для тэмпературы цепланосбіта ў 90С пры тэмпературы ў ацяпляным памяшканні +20 С (Dt = 70 С). Кошт зніжэння тэмпературы цепланосбіта да +55 С (Dt = 55 С) - двухразовае падзенне магутнасці секцыі;
- Пры бакавым падключэнні радыятара і яго значнай даўжыні магутнасць канцавых секцый (пасля 10-й) знізіцца на 10-40%;
- Падключэнне знізу ўніз выкліча падзенне магутнасці секцыі на 10 - 13%, але гарантуе раўнамерны прагрэў па ўсёй даўжыні;
- Дыяганальнае падлучэнне пры любой даўжыні батарэі забяспечыць цеплааддачу на 2-3% ніжэй намінальным;
- Заиливание канцавых секцый за некалькі гадоў зноў-такі паменшыць іх цеплааддачу ў 1,2 - 1,5 разы;
- Нарэшце, мантаж ацяпляльнага прыбора ў нішы або корабе таксама пагібельна паўплывае на эфектыўнасць абагравання.
Рада: разлік магутнасці лепш выконваць з каэфіцыентам запасу 1,2. Залішнюю магутнасць можна паменшыць дросселированием прыбора конусным вентылем або термоголовкой.
схемы
Просты разлік па плошчы
Разлік па плошчы біметалічных радыятараў ацяплення лімітава просты:
- На 1 м2 ацяплянай плошчы ў праект закладваецца цеплавая магутнасць у 100 ват;
- Для халодных і цёплых рэгіёнаў краіны выкарыстоўваецца каэфіцыент папраўкі (ад 0,7 для Краснадарскага краю да 2,0 для Чукоткі і Якуціі). Так, для 15-метровай пакоя ў Хабараўскай краі (рэгіянальны каэфіцыент 1,6) спатрэбіцца 15 * 100 * 1,6 = 2400 ват цяпла. Пры магутнасці секцыі 180 ват іх мінімальная колькасць складзе 2400/180 = 14 (з акругленнем) штук.
Цікава: тыповы калькулятар разліку біметалічных радыятараў ацяплення на сайтах прадаўцоў або вытворцаў выкарыстоўвае менавіта такі алгарытм разліку. Дадатковыя фактары накшталт ступені ўцяплення будынка або вышыні столяў ўлічваюцца вельмі рэдка.
Разлік па аб'ёме
Зразумела, што пры значнай вышыні столяў у кватэры патрэба ў цяпле рэзка ўзрасце: чым больш аб'ём паветра, тым больш цеплавой энергіі спатрэбіцца для яго нагрэву да тэмпературы, якая адпавядае санітарным нормам.
Для памяшканняў нестандартнай вышыні часта выкарыстоўваецца некалькі Адкарэктаваная інструкцыя, якая ўлічвае шэраг дадатковых фактараў:
- На 1м3 аб'ёму ў праект закладваецца 40 Вт цеплавой магутнасці;
- Для кутніх і кантавых кватэр у шматкватэрным будынку выкарыстоўваецца каэфіцыент папраўкі 1,2, для крайніх паверхаў - 1,3;
- На кожнае акно дадаткова дадаецца 100 ват;
- Ўлічваецца і рэгіянальны каэфіцыент (0,7 - 2,0).
Давайце сваімі рукамі вылічым патрэба ў цяпле пакоі з адным акном, якая размяшчалася пасярод шматкватэрнага дома ў горадзе Ялта (Крым) пры яе памерах 4,6х5,7 метра і вышыні столі 4,5 метра.
- Аб'ём памяшкання складзе 4,6 * 5,7 * 4,5 = 118 м3;
- Рэгіянальны каэфіцыент для Ялты (сярэдняя тэмпература студзеня +4 С) роўны 0,7; іншыя каэфіцыенты паправак адсутнічаюць;
- Патрэба ў цяпле складзе (118 * 40 + 100) * 0,7 = 3374 вата;
- Разлік колькасці секцый біметалічных радыятараў ацяплення дасць нам пры магутнасці секцыі 180 ват значэнне 19.
Нагадаем: пры такой даўжыні ацяпляльнага прыбора ён падключаецца знізу ўніз або дыяганальнае.
Разлік па аб'ёме для нестандартнага ўцяплення
Найбольш ўніверсальная схема, у якой ўлічваецца аб'ём памяшкання, розніца тэмператур з вуліцай і інтэгральны каэфіцыент ўцяплення будынка: Q = V * Dt * k / 860.
Пры гэтым:
- Магутнасць Q мы атрымліваем у кілаватах;
- У якасці Dt выкарыстоўваецца розніца паміж сярэдняй ўнутранай тэмпературай (для жылога памяшкання - санітарнай нормай тэмпературы) і сярэднім мінімум самага халоднага месяца зімы;
- k бярэцца з наступнай табліцы:
значэнне k | уцяпленне будынка |
0,6-0,9 | Плястыкавыя футра, металлопластіковые вокны з патройнымі энергазберагальнымі шклопакетамі |
1-1,9 | Цагляныя сцены ў два цэглы, падвойнае шкленне |
2-2,9 | Цагляныя сцены ў цэгла, адзінарнае шкленне |
3-3,9 | Неутепленной будынак (халодны склад, цэх і г.д.) |
Давайце яшчэ раз вылічым патрэба ў цяпле для нашага пакоя ў Ялце, але ўжо з некалькімі новымі ўводнымі:
- Будынак не ўцяплілі звонку і складзена з цэглы. Таўшчыня мура - 500 мм. Шкленне падвойнае;
- Пры санітарнай норме зімовай тэмпературы ў жылым памяшканні +18 З сярэдні мінімум студзеня ў Ялце складае -3С.
Прыступім да вылічэнняў.
- Аб'ём памяшкання мы ўжо вылічылі раней - 118 м3;
- Dt роўна розніцы + 18С і -3С - 21 градусу;
- Каэфіцыент ўцяплення возьмем роўным 1,1;
- Разлік у цэлым набудзе выгляд Q = 118 * 21 * 1,1 / 860 = 3,16 кВт, або 3160/180 = 18 секцый.
заключэнне
Як бачыце, якія прымяняюцца схемы разліку ацяпляльных прыбораў даволі разнастайныя і прадказальна даюць некаторы роскід вынікаў. Даведацца больш аб тым, як выконваецца разлік біметалічных радыятараў ацяплення, дапаможа відэа ў гэтым артыкуле. Поспехаў!
