Разлік дыяметра труб ацяплення: формулы і прыклады

Як выконваецца разлік дыяметраў трубаправодаў ацяплення пры вядомай магутнасці катла? Як падлічыць мінімальны дыяметр для асобнага ўчастка контуру? У гэтым артыкуле нам трэба будзе пазнаёміцца ​​з формуламі, якія выкарыстоўваюцца пры вылічэннях, і суправадзіць знаёмства прыкладамі разлікаў.

Навошта гэта трэба

А на самой справе - для чаго неабходны разлік дыяметраў труб ацяплення? Чаму проста-проста не ўзяць трубы заведама залішняга памеру? Бо тым самым мы засцерагчы сябе ад празмерна павольнай цыркуляцыі ў контуры.

Нажаль, у такога падыходу ёсць некалькі сур'ёзных недахопаў.

• матэрыялаёмістасць і, адпаведна, цана пагоннага метра расце прапарцыйна квадрату дыяметра. Выдаткі будуць далёка не капеечнымі.

Заўважце: для захавання таго ж працоўнага ціску пры павелічэнні дыяметра трубы прыходзіцца павялічваць таўшчыню сценак, што дадаткова павялічвае матэрыялаёмістасць.

• Што не менш важна, павелічэлы дыяметр трубаправода азначае павелічэнне аб'ём цепланосбіта і, адпаведна, высахлую цеплавую інэрцыйнасць сістэмы. Яна будзе даўжэй прагравацца і даўжэй астываць, што не заўсёды пажадана.

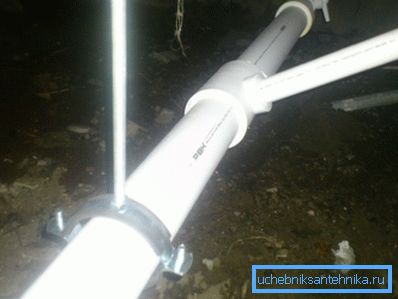

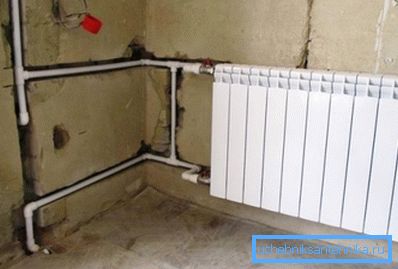

• Нарэшце, пры адкрытай пракладцы тоўстых труб ацяплення яны не вельмі-то ўпрыгожаць памяшканне, а пры прыхаванай - павялічаць глыбіню штробах ў сценах або таўшчыню сцяжкі на падлозе.

формулы

Паколькі мы з вамі, паважаны чытач, ня замахваемся на атрыманне дыплома інжынера-цеплатэхніка, не станем лезці ў нетры.

Спрошчаны разлік дыяметра трубаправода ацяплення выконваецца па формуле D = 354 * (0,86 * Q / Dt) / v, у якой:

• D - шуканае значэнне дыяметра ў сантыметрах.
• Q - цеплавая нагрузка на адпаведны ўчастак контуру.
• Dt - дэльта тэмператур паміж якія падаюць і зваротным трубаправодамі. У тыповай аўтаномнай сістэме яна роўная прыкладна 20 градусам.
• v - хуткасць патоку цепланосбіта ў трубах.

Падобна на тое, для працягу нам не хапае такіх-сякіх дадзеных.

Каб выканаць разлік дыяметра труб для ацяплення, нам трэба:

1. Высветліць, з якой максімальнай хуткасцю можа рухацца цепланосбіт.
2. Навучыцца разлічваць цеплавую магутнасць усёй сістэмы і яе асобных участкаў.

хуткасць цепланосбіта

Яна павінна адпавядаць пары межавых умоў.

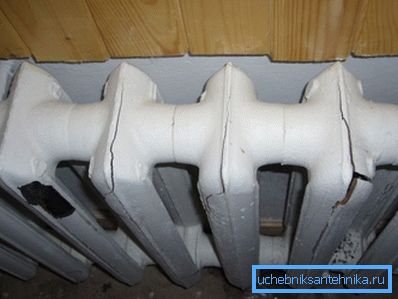

З аднаго боку, цепланосбіт павінен абгортвацца ў контуры прыкладна тры разы за гадзіну. У адваротным выпадку запаветная дэльта тэмператур прыкметна павялічыцца, зрабіўшы нагрэў радыятараў нераўнамерным. Акрамя таго, у моцныя халады мы атрымаем цалкам рэальную магчымасць размарозкі найбольш халодных участкаў контуру.

З іншага боку, залішне вялікая хуткасць спародзіць гідраўлічныя шумы. Засыпаць пад гул вады ў трубах - задавальненне, скажам так, на аматара.

Дапушчальным лічыцца дыяпазон хуткасцяў патоку ад 0,6 да 1,5 метраў у секунду; пры гэтым у разліках звычайна выкарыстоўваецца максімальна дапушчальнае значэнне - 1,5 м / с.

цеплавая магутнасць

Вось схема яе разліку для нармаванага цеплавога супраціву сцен (для цэнтра краіны - 3,2 м2 * С / Вт).

• Для прыватнага дома за базавую магутнасць бяруцца 60 ват на кубаметр памяшкання.
• Да іх дадаецца 100 ват на кожнае акно і 200 - на кожную дзверы.

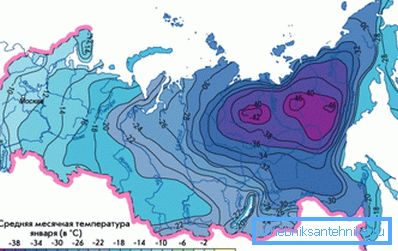

• Вынік памнажаецца на рэгіянальны каэфіцыент, які залежыць ад кліматычнай зоны:

Так, памяшканне аб'ёмам 300 м2 з трыма вокнамі і дзвярыма ў Краснадары (сярэдняя тэмпература студзеня - + 0,6С) запатрабуе (300 * 60 + (3 * 100 + 200)) * 0,8 = 14800 ват цяпла.

Для будынкаў, цеплавое супраціў сцен якіх значна адрозніваецца ад нармаванага, выкарыстоўваецца яшчэ адна спрошчаная схема: Q = V * Dt * K / 860, дзе:

• Q - патрэба ў цеплавой магутнасці ў кілаватах.
• V - аб'ём ацяплянага памяшкання ў кубаметрах.
• Dt - розніца тэмператур паміж памяшканнем і вуліцай у пік халадоў.

Карысна: тэмпературу ў памяшканні лепш браць адпаведнай санітарным нормам, вулічную - сярэдняму мінімуму за апошнія некалькі гадоў.

• Да - каэфіцыент ўцяплення будынка. Адкуль браць яго значэння? Інструкцыя адшукаецца ў чарговы табліцы.

Адкуль браць нагрузку для асобнага ўчастка контуру? Яна разлічваецца па аб'ёме памяшкання, якое ацяпляецца гэтым участкам, адным з прыведзеных вышэй спосабаў.

прыклад разліку

Такім чынам, у тэорыі мы ведаем, як разлічыць дыяметр трубы ацяплення.

Давайце пацвердзім тэарэтычныя веды практыкай і сваімі рукамі выканаем разлік для наступных умоў:

• Нам неабходна вылічыць дыяметр разліву ў прыватным доме плошчай 100 квадратных метраў.
• Вышыня столі ў хаце - 2,8 метра.

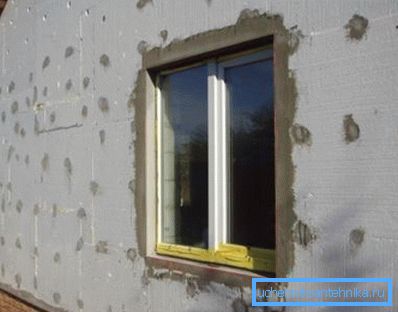

• Сцены ўяўляюць сабой дзяжу газобетонных блокаў маркі D600 таўшчынёй 40 см з вонкавага пенапластавай футрам таўшчынёй 150 мм.

• Дом размешчаны ў Камсамольску-на-Амуры Хабараўскага краю (сярэдні мінімум тэмпературы студзеня - -30,8 С). Ўнутраную тэмпературу прымем роўнай +20 С.

Спачатку вылічым патрэба ў цеплавой магутнасці.

Уцяпленне відавочна забяспечыць цеплавое супраціў лепш нармаванага, што прымусіць нас звярнуцца да другой з прыведзеных схем разліку.

1. Унутраны аб'ём дома роўны 100 * 2,8 = 280 м3.
2. Дэльта тэмператур паміж вуліцай і домам у горшым для нас выпадку будзе роўная 50 градусам.
3. Каэфіцыент ўцяплення прымем роўным 0,7.
4. Разліковая магутнасць бытавога ацяпляльнага катла павінна быць не менш за 280 * 50 * 0,7 / 860 = 11,4 кВт.

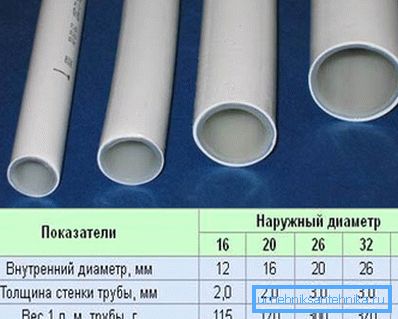

Засталося выканаць уласна разлік дыяметра трубы для ацяплення. Ён будзе роўным 354 * (0.86 * 11,4 / 50) / 1,5 = 2,4 см, што адпавядае сталёвы ВГП трубе ДК 25 або поліпрапіленавай трубе з вонкавым дыяметрам 32 мм.

заключэнне

Дазволім сабе нагадаць, што намі прыведзены гранічна спрошчаныя схемы разлікаў. Як заўсёды, дадатковую тэматычную інфармацыю чытач зможа выявіць у прымацаваным да артыкулу відэа. Поспехаў!
