Разлік дыяметра трубы для ацяплення - важны этап

Калі гаворка заходзіць пра мантаж ацяпляльнай сістэмы, то даволі часта труба выбіраецца проста на падставе саветаў знаёмых або рэкамендацый прадаўцоў у краме. Разлік дыяметра трубы для ацяплення выконваецца далёка не заўсёды.

Выбіраючы тыпаразмер наўздагад, ёсць рызыка таго, што ацяпляльная сістэма будзе працаваць неэфектыўна.

Ўплыў дыяметра на працу ацяплення

Інструкцыя па мантажы ацяпляльнай сістэмы наўрад ці закранае пытанні разліку трубаправода (даведайцеся таксама як разлічыць дыяметр трубы для ацяплення).

Між тым, пры руху па трубе цепланосбіт сутыкаецца з некалькімі відамі супраціваў і гэта трэба ўлічваць пры падборы тыпаразмеру:

• трэнне аб сценкі. За кошт гэтага частка хуткасці губляецца;
• страты хуткасці пры паваротах. Разводку па кватэры немагчыма выканаць без паваротаў (да таго ж ёсць павароты пад вуглом 90?);

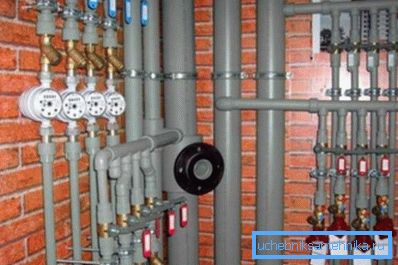

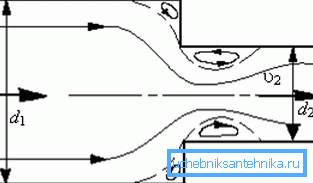

• змена дыяметраў. Калі пры разводцы па кватэры паспрабаваць выкарыстоўваць розныя тыпапамеры, то супраціў руху патоку будзе назірацца яшчэ і ў месцах спалучэння розных тыпаразмераў.

Звярніце ўвагу! Завужаную дыяметра трубы ацяплення непажадана. Пры разводцы па хаце трэба выкарыстоўваць адзін і той жа тыпаразмер. Выключэнне дапускаецца ў выпадку вялікай даўжыні цыркуляцыйнага контуру, у такім выпадку можна павялічыць хуткасць руху цепланосбіта за кошт памяншэння D.

Што ж тычыцца самага трубаправода, то галоўнай яго характарыстыкай, якая ўплывае на рух цепланосбіта, можна назваць ўнутраны дыяметр (Двн). Чым ён менш, тым больш ціск і наадварот - з ростам Двн ціск у сістэме падае. Гэта трэба ўлічваць, калі выконваецца падбор дыяметра трубы для ацяплення.

З гэтай з'явай і звязана распаўсюджаная памылка сантэхнікаў-аматараў. Яны ўпэўненыя ў тым, што калі ўзяць памер пабольш, то праз радыятары будзе праходзіць большая колькасць цепланосбіта і пакой хутчэй прагрэецца.

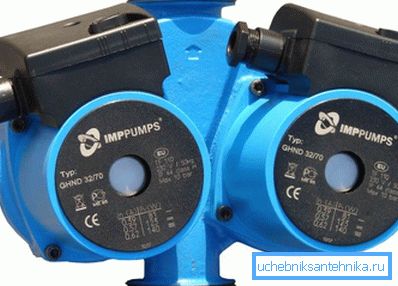

На самай жа справе эфект будзе процілеглы - з-за падзення ціску батарэі застануцца прахалоднымі. У такім выпадку выручыць можа ўстаноўка больш магутнага цыркуляцыйнага помпы, але кошт такога рашэння высокая, значна прасцей правільна падабраць патрэбны дыяметр.

Прыклад разліку ацяпляльнай сістэмы

Як правіла, выконваецца спрошчаны разлік зыходзячы з такіх параметраў як аб'ём памяшкання, узровень яго ўцяпленне, хуткасці патоку цепланосбіта і розніцы тэмператур у які падводзіць і адводзіць трубаправодзе.

Дыяметр трубы для ацяплення з прымусовай цыркуляцыяй вызначаецца ў такой паслядоўнасці:

• вызначаецца сумарная колькасць цяпла, якое неабходна падаць у памяшканне (цеплавая магутнасць, кВт), можна арыентавацца і на таблічныя дадзеныя;

• задаўшыся хуткасцю руху вады, вызначаюць аптымальны D.

Разлік цеплавой магутнасці

У якасці прыкладу будзе выступаць стандартная пакой з памерамі 4,8х5,0х3,0м. Ацяпляльны контур з прымусовай цыркуляцыяй, неабходна выканаць разлік дыяметраў труб ацяплення для разводкі па кватэры. Асноўная разліковая формула выглядае так:

у формуле выкарыстаны такія абазначэння:

• V - аб'ём памяшкання. У прыкладзе ён роўны 3,8 • 4,0 • 3,0 = 45,6м³;
• ?t- розніца паміж тэмпературай на вуліцы і ў памяшканні. У прыкладзе прынята 53? С;

• Да -специальный каэфіцыент, які вызначае ступень Уцяпленне будынка. У агульным выпадку яго значэнне знаходзіцца ў дыяпазоне ад 0,6-0,9 (выкарыстоўваецца эфектыўная цеплаізаляцыя, падлогу і дах ўцеплены, устаноўлены як мінімум двайныя шклопакеты) да 3-4 (пабудовы без цеплаізаляцыі, напрыклад, бытоўкі). У прыкладзе выкарыстоўваецца прамежкавы варыянт - кватэра мае стандартную цеплаізаляцыю (Да = 1,0 - 1,9), прынята Да = 1,1.

Усяго цеплавая магутнасць павінна складаць 45,6 • 53 • 1,1 / 860 = 3,09кВт.

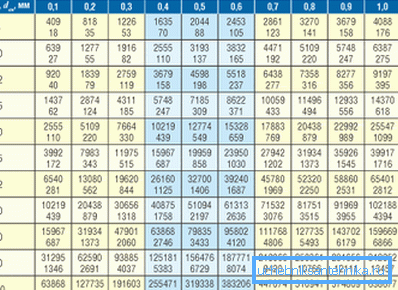

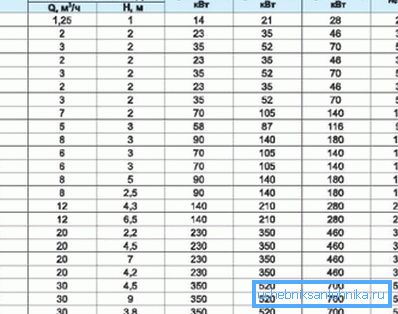

Можна скарыстацца таблічных дадзенымі.

вызначэнне дыяметра

Дыяметр труб ацяплення вызначаецца па формуле

Дзе выкарыстаны абазначэння:

• ?t- розніца тэмператур цепланосбіта ў які падае і адводзіць трубаправодах. Улічваючы тое, што падаецца вада пры тэмпературы парадку 90-95? С, а астыць яна паспявае да 65-70? З, перапад тэмператур можна прыняць роўным 20? С;
• v -скорость руху вады. Непажадана, каб яна перавышала значэнне 1,5 м / с, а мінімальны дапушчальны парог - 0,25 м / с. Рэкамендуецца спыніцца на прамежкавым значэнні хуткасці 0,8 - 1,3 м / с.

Звярніце ўвагу! Няправільны выбар дыяметра трубы для ацяплення можа прывесці да падзення хуткасці ніжэй мінімальнага парога, што ў сваю чаргу выкліча адукацыю паветраных коркаў. У выніку эфектыўнасць працы стане нулявы.

Значэнне Dвн у прыкладзе складзе v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 мм. Калі звярнуць увагу на тыпапамеры, напрыклад, ПП трубаправода, то бачна, што такога Dвн проста няма. У такім выпадку выбіраецца проста бліжэйшы дыяметр пропиленовых труб для ацяплення.

У гэтым прыкладзе можна выбраць PN25 з Двн 33,2 мм, гэта прывядзе да невялікага павелічэння хуткасці руху цепланосбіта, але яна ўсё роўна застанецца ў дапушчальных межах.

Асаблівасці ацяпляльных сістэм з натуральнай цыркуляцыяй

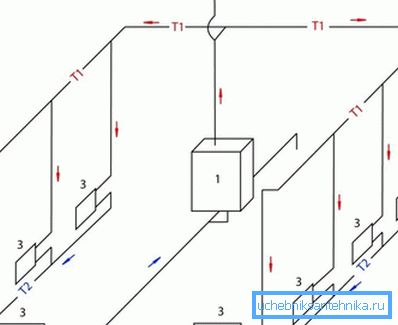

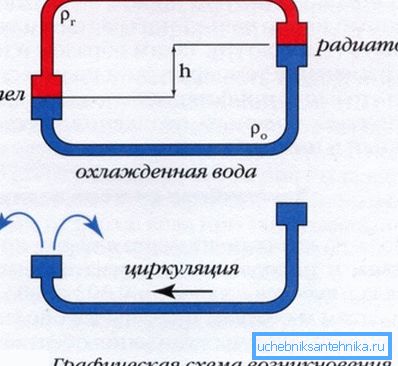

Галоўнае іх адрозненне складаецца ў тым, што ў іх не выкарыстоўваецца цыркуляцыйны помпа для стварэння ціску. Вадкасць перамяшчаецца самацёкам, пасля нагрэву яна выцясняецца наверх, затым праходзіць праз радыятары, астывае і вяртаецца да катла.

У параўнанні з сістэмамі з прымусовай цыркуляцыяй, дыяметр труб для ацяплення з натуральнай цыркуляцыяй павінен быць больш. Аснова разліку ў гэтым выпадку складаецца ў тым, каб цыркуляцыйны ціск перавышала страты на трэнне і мясцовыя супраціву.

Для таго, каб кожны раз не вылічваць значэнне цыркуляцыйнага ціску, існуюць спецыяльныя табліцы, складзеныя для розных перападаў тэмператур. Напрыклад, калі даўжыня трубаправода ад катла да радыятара складае 4,0 м, а перапад тэмператур - 20? С (70? С у адводзіць і 90? С у які падае), то цыркуляцыйны ціск складзе 488 Па. Зыходзячы з гэтага падбіраецца хуткасць цепланосбіта, шляхам змены D.

Пры выкананні разлікаў сваімі рукамі абавязковы і праверачны разлік. Гэта значыць вылічэнні вядуцца ў зваротным парадку, мэта праверкі - усталяваць не перавышаюць Ці страты на трэнне і мясцовыя супрацівы цыркуляцыйны ціск.

падвядзенне вынікаў

Разлік трубаправода ацяплення - вельмі адказная задача на этапе праектавання. Інфармацыя ў артыкуле дазволіць самастойна выканаць разлік ацяпляльнай сістэмы, так што камфортны мікраклімат у хаце гарантаваны (см.также артыкул Якія трубы для ацяплення лепш: аналіз 4-х найбольш распаўсюджаных варыянтаў).

На відэа ў гэтым артыкуле разлік трубаправода вядзецца па дапушчальнай хуткасці.
