Разлік гкал на ацяпленне: метады вымярэнняў і формулы

Што гэта за адзінка - гігакалорыя? Як яна звязана з больш звыклымі кілават-гадзінамі цеплавой энергіі? Якія дадзеныя неабходныя для разліку атрыманага памяшканнем цяпла ў гігакалорыі? Нарэшце, па якіх формулах выконваецца разлік? Паспрабуем адказаць на гэтыя пытанні.

Што гэта такое

Пачнем са сумежнага вызначэння. Калорыі завецца колькасць энергіі, неабходнае для нагрэву 1 грама вады на 1 градус па шкале Цэльсія пры атмасферным ціску.

Паколькі ў параўнанні з выдаткамі цяпла на абаграванне памяшканняў адна калорыя - велічыня смяхотна малая, у разліках звычайна выкарыстоўваецца гігакалорыя (Гкал), роўная аднаму мільярду (10 ^ 9) калорый.

Выкарыстанне менавіта гэтай велічыні прадугледжана Правіламі ўліку цеплавой энергіі і цепланосбіта, выдадзенымі Міністэрствам паліва і энергетыкі РФ у 1995 годзе.

Даведка: сярэдні нарматыў спажывання цяпла па Расіі - 0,0342 гігакалорыі на квадратны метр агульнай плошчы жылля ў месяц. Нормы для розных рэгіёнаў адрозніваюцца ў залежнасці ад кліматычнай зоны і вызначаюцца мясцовымі заканадаўчымі органамі.

Што такое Гкал у апале ў больш звыклых нам велічынях?

• Адной гігакалорыі дастаткова для нагрэву 1000 тон вады на адзін градус.
• Яна адпавядае 1162,2222 кілават-гадзін.

Навошта гэта трэба

шматкватэрныя дамы

Усё вельмі проста: гігакалорыі выкарыстоўваюцца ў разліках за цяпло. Ведаючы, колькі цеплавой энергіі засталося ў будынку, спажыўца можна выставіць цалкам канкрэтны кошт. Для параўнання - пры працы цэнтральнага ацяплення без лічыльніка кошт выстаўляецца па плошчы ацяплянага памяшкання.

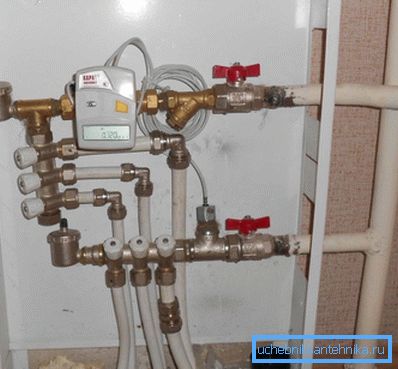

Наяўнасць теплосчетчика мае на ўвазе гарызантальную паслядоўную або коллекторную разводку труб ацяплення: у кватэру заведзены адводы стояков падачы і обратку; канфігурацыя ўнутрыкватэрных сістэмы вызначаецца ўладальнікам. Такая схема характэрная для новабудоўляў і, сярод іншага, дазваляе гнутка рэгуляваць выдатак цяпла, выбіраючы паміж камфортам і эканоміяй.

Як ажыццяўляецца рэгуляванне?

• Дросселированием саміх ацяпляльных прыбораў. Дросель дазваляе абмежаваць праходнасць радыятара, знізіўшы яго тэмпературу і, адпаведна, выдаткі цяпла.
• Устаноўкай агульнай тэрмастата на зваротным трубаправодзе. Выдатак цепланосбіта будзе вызначацца тэмпературай ў памяшканні: пры астуджэнні паветра ён будзе павялічвацца, пры нагрэве - змяншацца.

прыватныя дамы

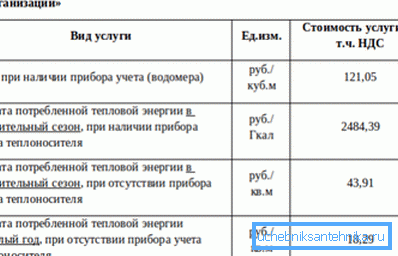

Ўладальніку катэджа цікавая перш за ўсё цана гігакалорыі цяпла, атрыманай з розных крыніц. Мы дазволім сабе прывесці прыкладныя значэння для Новасібірскай вобласці для тарыфаў і расцэнак 2013 года.

Для параўнання: цэнтральнае ацяплення на момант збору статыстычных дадзеных абыходзілася У 1467 рублёў за гігакалёрыю.

лічыльнікі

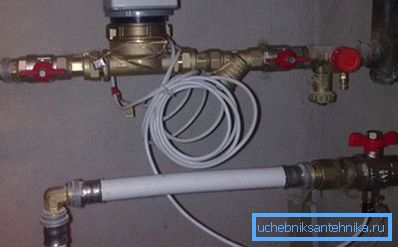

Якія дадзеныя патрэбныя для ўліку цяпла?

Здагадацца нескладана:

1. Выдатак цепланосбіта, які праходзіць праз ацяпляльныя прыборы.
2. Яго тэмпература на ўваходзе і выхадзе з адпаведнага ўчастка контуру.

Для вымярэння расходу выкарыстоўваюцца лічыльнікі двух тыпаў.

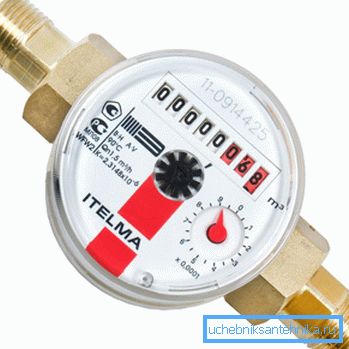

Лічыльнікі з крыльчаткой

Прызначаныя для ацяплення і ГВС лічыльнікі адрозніваюцца ад выкарыстоўвальных на халоднай вадзе толькі матэрыялам крыльчаткі: ён больш стоек да высокіх тэмператур.

Сам механізм - той жа:

• Паток цепланосбіта прымушае круціцца крыльчатку.
• Яна перадае кручэнне механізму ўліку без непасрэднага ўзаемадзеяння, з дапамогай пастаяннага магніта.

Нягледзячы на ​​прастату канструкцыі, лічыльнікі маюць дастаткова нізкі парог спрацоўвання і нядрэнна абаронены ад падтасоўкі дадзеных: любая спроба затармазіць крыльчатку вонкавым магнітным полем ўпрэцца ў наяўнасць у механізму антимагнитного экрана.

Лічыльнікі з рэгістратарам перападу

Прылада другога тыпу лічыльнікаў заснавана на законе Бярнулі, які сцвярджае, што статычнае ціск у патоку вадкасці або газу зваротна прапарцыйна яго хуткасці.

Як выкарыстоўваць гэтую асаблівасць гідрадынамікі для падліку расходу цепланосбіта? Дастаткова перагарадзіць яму шлях падпорнай шайбай. Падзенне ціску на шайбе будзе прама прапарцыйна хуткасці патоку праз яе. Рэгіструючы ціск парай датчыкаў, нескладана ў рэальным часе вылічаць расход.

Дзіўна, што, прылада лічыльніка мае на ўвазе наяўнасць у ім электронікі. Большая частка мадэляў лічыльнікаў гэтага тыпу выдае не толькі сырыя дадзеныя - расход вады і яе тэмпературу - але і вылічвае фактычнае выкарыстанне цяпла. Кіраўнік модуль такіх прылад мае порт для падлучэння да кампутара і можа пераналаджваць сваімі рукамі пад змянілася схему разлікаў.

А што, калі гаворка ідзе не пра закрыты контуры ацяплення, а аб адкрытай сістэме з магчымасцю адбору ГВС? Як рэгістраваць расход гарачай вады?

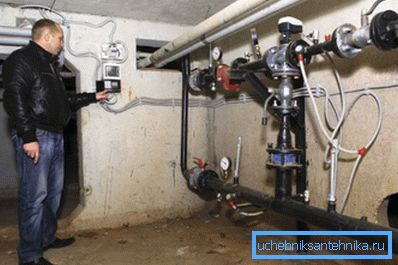

Рашэнне відавочна: у гэтым выпадку подпорные шайбы і датчыкі ціску ставяцца i на які падае, і на зваротны трубаправоды ацяплення. Розніца расходу цепланосбіта паміж ніткамі і будзе паказваць на тое колькасць гарачай вады, якое было выкарыстана на хознужды.

формулы

Як разлічыць Гкал на ацяпленне пры наяўнасці лічыльнікаў на абедзвюх нітках для адкрытай (з ГВС) або закрытай (без ГВС) сістэмы?

Формула разліку мае выгляд Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

У ёй:

• Q - шуканае колькасць цеплавой энергіі ў гігакалорыі.
• V1 і V2 - расход цепланосбіта праз падачу і обратку ў тонах.

Карысна: лічыльнікі па зразумелых прычынах паказваюць расход ў кубаметрах, а не ў тонах. Фактычная маса кубаметру гарачай тэхнічнай вады некалькі адрозніваецца ад адной тоны; але розніца на фоне хібнасцяў лічыльніка занядбана малая, таму можна смела выкарыстоўваць паказанні лічыльніка ў кубаметрах.

• Т1-тэмпература на ўваходзе ў контур (падача).
• Т2 - тэмпература на выхадзе з контуру (обратку).
• Т - тэмпература халоднай вады, падсілкоўваецца трасу для кампенсацыі страт. У ацяпляльны сезон яна прымаецца роўнай 5 С, па-за сезона - +15 С.
• Дзяленне на 1000 неабходна менавіта для таго, каб атрымаць вынік не ў мега-, а ў гігакалорыі. У адваротным выпадку нам давялося б пералічваць расход вады ў тысячы тон.

Так, пры расходзе лічыльніка на падачы ў 52 м3, на обратку ў 44 м3, тэмпературах падачы 95 С і обратку 70 С у доме застанецца ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Гкал цяпла.

Заўважце: расход вады аплачваецца асобна. Мы лічым толькі расход цеплавой энергіі.

Як выглядае інструкцыя па разліках, калі ў вас стаіць толькі адзін лічыльнік - на падачы? Зразумела, маецца на ўвазе, што мы гаворым пра закрытай сістэме (без ГВС).

Формула разліку мае выгляд Q = V * (T1-T) / 1000.

Напрыклад, пры расходзе вады ў 52 м3 і тэмпературы цепланосбіта ў 95 З на падачы ў кватэры застанецца 52 * (95-5) / 1000 = 4,68 гигакалории.Как лёгка заўважыць, такая сістэма падліку куды менш выгадная спажыўцу.

заключэнне

Спадзяемся, што прапанаваная ўвазе чытача інфармацыя дапаможа яму зэканоміць на апале. Як заўсёды, дадатковыя тэматычныя матэрыялы можна знайсці ў прымацаваным відэа. Поспехаў!
