Разлік магутнасці радыятара па плошчы, аб'ёму і ступені

Як разлічыць магутнасць радыятара ацяплення для памяшкання з вядомымі параметрамі? Ці заўсёды заяўленая вытворцам магутнасць ацяпляльнага прыбора адпавядае рэальнай? Ці могуць нейкія фактары паўплываць на эфектыўнасць працы прыбораў? Давайце разбірацца.

Аптымальны падбор магутнасці батарэй знізіць выдаткі на ацяпленне.

Патрэба ў цяпле

Разлік магутнасці радыятараў ацяплення ў кватэры можа выконвацца:

  • У памяшканнях са стандартнай для шматкватэрных дамоў вышынёй столяў (2,5 - 2,7 м) - па плошчы памяшкання, якое мы збіраемся ацяпляць;
  • Пры большай вышыні столяў - па ацяпляных аб'ёме.

Акрамя таго: для дасягнення максімальнай дакладнасці выніку трэба ўлічыць шэраг дадатковых фактараў. У іх лік уваходзіць колькасць вокнаў, структура шклення, размяшчэнне кватэры ў доме (у сярэдзіне або на перыферыі будынка), таўшчыня сцен і кліматычная зона.

Разлік па плошчы

Найпростая схема разліку па плошчы выглядае так:

  1. На 1 м2 плошчы ў праект закладваецца 0,1 кілават цеплавой магутнасці;
На сайтах вытворцаў ацяпляльнага абсталявання можна сустрэць калькулятар разліку магутнасці радыятара ацяплення, які выкарыстоўвае менавіта такі алгарытм.
  1. У кліматычных зонах з халодным або гарачым кліматам выкарыстоўваецца каэфіцыент папраўкі. Цепластраты праз якія агароджваюць канструкцыі лінейна залежаць ад розніцы тэмператур з вуліцай.

Вось значэння каэфіцыента для розных значэнняў сярэдняй тэмпературы найбольш халоднага месяца зімы:

Сярэдняя тэмпература студзеня, З каэфіцыент
0 і вышэй 0,8
-15 1,2
-30 1,6
-40 2

Так, для кватэры плошчай 70 м2 у Якуцку (сярэдняя тэмпература студзеня -38,6 С) спатрэбіцца 70 * 100 * 2 = 14000 ват цяпла.

Зіма ў Якуцку.

Схема простая, але цалкам ігнаруе шэраг пералічаных дадатковых фактараў. Яны улічаныя ў алгарытме разліку цеплавой магутнасці па аб'ёме.

Разлік па аб'ёме

Як палічыць магутнасць радыятара пры вядомым аб'ёме кватэры?

  • На кубаметр аб'ёму бярэцца 40 ват цеплавой магутнасці;
  • Для мяжуюць з вуліцай пакояў выкарыстоўваецца каэфіцыент 1,2, для крайніх паверхаў - 1,3;
  • На кожнае акно дадаецца 100 ват;
  • Выкарыстоўваецца ўжо прыведзены ў табліцы вышэй рэгіянальны каэфіцыент.

Удакладнім дадзеныя папярэдняй разліковай задачы: кватэра плошчай 70 м2 мае столі вышынёй 3,2 метра і 4 вокны; яна размешчана ў цэнтры будынка на першым паверсе.

  1. Аб'ём кватэры роўны 70 * 3,2 = 224 м3. Базавая цеплавая магутнасць - 224 * 40 = 8960 ват.
  2. Першы паверх прымусіць нас выкарыстоўваць каэфіцыент 1,3: 8960 * 1,3 = 11648 ват.
  3. Вокны павялічаць і без таго немалую патрэба ў цяпле: 11648+ (5 * 100) = 12148 ват.
  4. Нарэшце, падбадзёрлівы 60-градусны марозік студзеня таксама ўнясе свае карэктывы: 12148 * 2 = 24296. Няцяжка заўважыць, што розніца з першай методыкай разліку вельмі вялікая.

Разлік па аб'ёме і ступені ўцяплення

Папярэдні схема добрая ўсім, акрамя аднаго: яна скарыстаная толькі для стандартнага, адпаведнага дзеючым БНіП ўцяплення вонкавых сцен будынка. Што рабіць, калі яно істотна лепш ці горш?

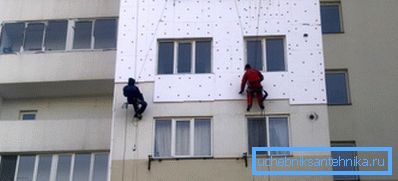

Шматкватэрныя хаты ўсё часцей забяспечваюцца уцепленымі фасадамі.

У гэтым выпадку інструкцыя па разліку зводзіцца да выкарыстання формулы Q = V * Dt * k / 860.

У ёй:

  • V - кубатура памяшкання;
  • Dt - рознасць паказанняў тэрмометра ў кватэры і на вуліцы;

Заўважце: у якасці вулічнай тэмпературы бярэцца сярэдняя тэмпература самай халоднай пяцідзёнкі.

  • k - чарговы каэфіцыент, які залежыць ад ступені ўцяплення будынка.
апісанне ўцяплення K
Плястыкавыя або мінеральна-ватовая футра, энергазберагальныя шклопакеты 0,6-0,9
Цагляныя ці каменныя сцены таўшчынёй ад 50 мм, аднакамерныя шклопакеты 1-1,9
Тонкая сценавая мур (у цэгла), адзінарнае шкленне 2-2,9
Адсутнасць ўцяплення (прамысловыя будынкі) 3-4
У прамысловых умовах ўцяпленню рэдка надаюць сур'ёзную ўвагу.

Давайце яшчэ раз сваімі рукамі вылічым патрэба ў цяпле для нашай кватэры ў Якуцку, выкарыстаўшы новыя уступныя:

  • Сярэдні мінімум Студзень - -41,5 С;
  • Дом ўцеплены звонку і забяспечаны патройнымі шклопакетамі (k = 0,8). Усе новыя дамы ў Якуціі адпавядаюць гэтаму апісанню.

Аб'ём кватэры мы вылічылі раней, ён роўны 224 м3. Dt пры тэмпературы ў памяшканні +22 З прыме значэнне 22 - (-41,5) = 63,5 С.

Згодна з прыведзенай намі формуле, Q = 224 * 63,5 * 0,8 / 860 = 13,2 кВт.

магутнасць прыбора

Як разлічыць магутнасць сталёвага радыятара ацяплення або алюмініевай секцыйнай батарэі?

  • Для канвектараў, панэльных радыятараў і іншых суцэльных вырабаў складанай формы можна толькі спадзявацца на дакументацыю вытворцы. Характарыстыкі прыбораў заўсёды прысутнічаюць як мінімум на яго афіцыйным сайце.
Табліца разліку магутнасці сталёвых радыятараў ацяплення Kermi у залежнасці ад іх лінейных памераў.
  • Для секцыйных прыбораў, акрамя тых жа дадзеных, можна арыентавацца на наступныя значэнні:
матэрыял радыятара Цеплавой паток, Вт / секцыя
чыгун 160
Біметалаў (сталь + алюміній) 180
алюміній 200

Разлік магутнасці сталёвых радыятараў ацяплення з сталёвых труб (гарызантальных рэгістраў) можа быць выкананы па наступным алгарытме:

  1. Цеплааддача першай секцыі (ніжняй трубы) у ватах роўная D * L * Dt * 36,5, дзе D -наружный дыяметр секцыі, L - яе даўжыня, а Dt - дэльта тэмператур паміж паверхняй прыбора і паветрам ў пакоі.

Увага: усе велічыні ўводзяцца ў адзінках СІ; у прыватнасці, дыяметр перакладаецца ў метры.

  1. Цеплааддача наступных секцый разлічваецца з каэфіцыентам 0,9, паколькі яны знаходзяцца ў цёплым ўзыходзячай плыні паветра.

Так, для четырехсекционного прыбора з дыяметрам секцыі 108 мм і даўжынёй 4 метра пры +20 ў памяшканні і +80 на паверхні рэгістра цеплааддача будзе роўнай 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (з акругленнем) ват.

На фота - четырехсекционный ацяпляльны рэгістр.

Дзіўна, што, пры аднолькавых габарытных памерах сталёвы рэгістр аддае значна менш цяпла, чым алюмініевы або біметалічны радыятар. У гэтых прыборах прывабная перш за ўсё невысокі кошт: у якасці матэрыялу для іх вырабу выкарыстоўваюцца недарагія ВГП трубы.

абмяжоўваюць фактары

У шэрагу выпадкаў рэальная магутнасць ацяпляльных прыбораў аказваецца прыкметна менш пашпартнай.

Што можа стаць прычынай памяншэння эфектыўнасці?

  • Памяншэнне розніцы тэмператур з паветрам. Вытворцы паказваюць характарыстыкі прыбораў для Dt = 70 С; пры астуджэнні цепланосбіта або нагрэве паветра ў пакоі эфектыўная магутнасць будзе паменшацца.
  • Памылка ў выбары схемы падлучэння. Пры невялікай (да 10 секцый) даўжыні прыбора варта аддаць перавагу бакавое падлучэнне; пры большай колькасці секцый - дыяганальнае або знізу ўніз.
  • абмежаванне канвекцыі. Разнастайныя экраны, нішы і палукашка здольныя паменшыць цеплааддачу на 15 - 30%.
Дэкаратыўныя экраны перашкаджаюць натуральнай канвекцыі цёплага паветра.

заключэнне

Спадзяемся, што прыведзеныя схемы разлікаў дапамогуць чытачу спраектаваць эфектыўнае ацяпленне для ўласнай кватэры. Дадатковую тэматычную інфармацыю можна выявіць ў відэа ў гэтым артыкуле. Поспехаў!
