Разлік пашыральнага бака для ацяплення: просты і складаны

Гэты артыкул - пра тое, як разлічыць пашыральны бак для ацяплення ў вашым прыватным доме. Мы прывядзем неабходныя для падлікаў формулы і некаторыя дадатковыя дадзеныя, якія могуць спатрэбіцца чытачу. Такім чынам, у шлях.

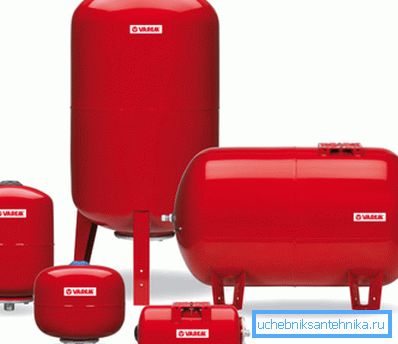

На фота - пашыральныя бакі для ацяплення.

прылада бака

Перш, чым мы прыступім да вылічэнняў, варта зразумець адну тонкасць. Поўны аб'ём пашыральнага бачка і пашырэнне цепланосбіта - гэта два значэння, якія ўзаемазвязаны, але зусім не роўныя адзін аднаму.

Гэта прама выцякае з схемы працы таго прылады, якое мы даследуем:

  • Яго ёмістасць падзелена на дзве часткі пругкай гумовай мембранай. Адна частка ёмістасці прызначана для запаўнення цепланосбітам, другая ж запаўняецца паветрам з некаторым залішнім ціскам.
  • Прызначаны для цепланосбіта частка ёмістасці забяспечваецца патрубком для падлучэння да контуры. Паветраная камера, у сваю чаргу, камплектуецца ніпель, які дазваляе сутыкнуць ціск ці павялічыць яго з дапамогай ручной або электрычнага помпы.

Важна: пры запуску ацяплення ў камеры пашыральнага бачка ствараецца залішні ціск, роўнае гідрастатычнага. Прасцей кажучы, пры вышыні верхняй кропкі контуру над узроўнем мантажу бачка ў пяць метраў ён наладжваецца на ціск у 0,5 кгс / см2 (ціск у 1 кгс / см2 адпавядае напору ў 10 метраў).

Такім чынам, паказваны вытворцам аб'ём павінен змясціць і выцясненне цеплавым пашырэннем ваду, і паветра, які пры падзенні залішняга ціску выцесніць яе назад у контур.

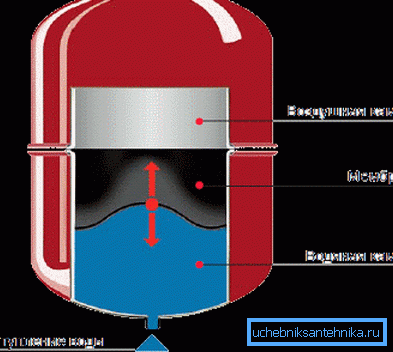

Схема працы прылады.

схемы разлікаў

простая

Найпростая формула такая: пашыральны бачок бярэцца роўным 10% ад агульнай колькасці цепланосбіта. Калі запаўненне контуру патрабуе 600 літраў вады, вам неабходна 60-літровае выраб; калі вы заліваеце ў ацяпленне 800 літраў - 80 і гэтак далей.

Як усе простыя схемы, гэтая мае вялікую хібнасць. Кошт памылкі ў большы бок - невялікая пераплата за залішнія памеры, а вось пры прыніжэнні выніку адносна неабходнага мы атрымаем пастаяннае спрацоўванне ахоўнага клапана.

Як сваімі рукамі выканаць больш дакладны падлік?

дакладная

Больш дакладна патрэбнае нам значэнне разлічваецца па формуле V = (Vt х E) / D, у якой:

  • V - шуканая велічыня.
  • Vt - агульны аб'ём ацяплення - радыятараў, труб, катла і г.д.
  • E - каэфіцыент пашырэння цепланосбіта.
  • D - каэфіцыент эфектыўнасці мембраннага пашыральнага бачка.

Для працягу нам відавочна бракуе некалькіх даведачных значэнняў.

Аб'ём цепланосбіта ў сістэме

Як можна даведацца поўную ёмістасць вашай сістэмы ацяплення?

  • Запоўніўшы яе вадой і цалкам сліў ў мерную ёмістасць.
  • Адзначыўшы змены паказанні водосчетчика пры запаўненні сістэмы з контуру ХВС.
  • Склаўшы ёмістасці ўсіх ацяпляльных прыбораў (дадзеныя можна знайсці ў дакументацыі да іх) і ўсіх трубаправодаў (для кожнага дыяметра яны разлічваюцца па формуле V = Pi * R ^ 2 * H, дзе Pi = 3,1415, R - палова ўнутранага дыяметра трубы, а H - яе даўжыня).

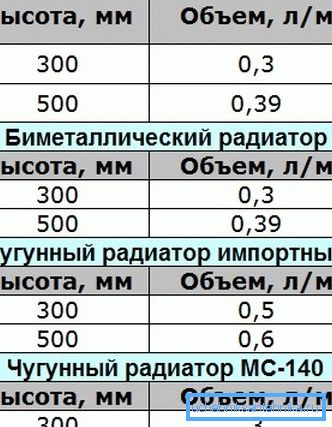

Тыповыя литражи секцый радыятараў розных тыпаў.
  • Нарэшце, ёмістасць збалансаванай сістэмы ацяплення можна прыблізна ацаніць з разліку 15 літраў на кілават цеплавой магутнасці катла. Так, кацёл магутнасцю 24 кВт звычайна падлучаны да контуры, запоўнены 24х15 = 360 літрамі вады.

каэфіцыент пашырэння

У абсалютнай большасці выпадкаў у якасці цепланосбіта выкарыстоўваецца звычайная вада. Вось каэфіцыент яе пашырэння для розных тэмператур пры нагрэве са стартавага значэння ў + 10С.

Нагрэў, градусы па шкале Цэльсія Пашырэнне,%
30 0,75
40 1,18
50 1,68
60 2,25
70 2,89
80 3,58
90 4,34
100 5,16

Звярніце ўвагу: дабаўка антыфрызаў - этылен або пропіленгліколь павялічвае цеплавое пашырэнне, але не так каб значна. Так, пры дэльце тэмператур у 100 градусаў і змесце гліколь ў цепланосбіта, роўным 30%, пашырэнне павялічыцца толькі на 0,45%.

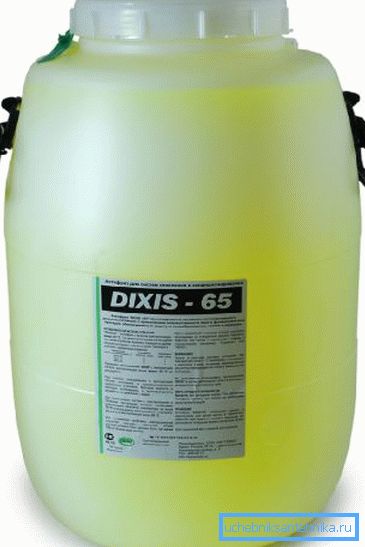

Дабаўка антыфрызу нязначна павялічыць пашырэнне цепланосбіта.

Каэфіцыент эфектыўнасці бака

Інструкцыя па падліку значэння эфектыўнасці бака таксама даволі простая.

Тут выкарыстоўваецца формула віду D = (PV - PS) / (PV + 1). У ёй:

  • D - шуканы каэфіцыент;
  • Pv - максімальнае працоўны ціск (гэта, на якое выстаўлена спрацоўванне ахоўнага клапана).
  • Ps - ціск зарадкі бака. Яно, як мы высветлілі раней, адпавядае гідрастатычнага напору ў контуры ацяплення.

прыклад разліку

Давайце выканаем падлік па больш дакладнай са схемаў для наступных умоў:

  • Нам трэба будзе ацяпляць двухпавярховы дом, верхняя кропка сістэмы ацяплення у якім узвышаецца над пашыральным бакам на 5 метраў.
  • Агульная плошча дома са стандартным уцяпленнем складае 240 метраў. Ацэнім патрэба ў цеплавой магутнасці катла па найпростай формуле 240/10 = 24 кВт.
  • Максімальны нагрэў вады, якая выкарыстоўваецца ў якасці цепланосбіта, возьмем роўным 80 градусам.

Такім чынам:

  1. Стандартны максімум працоўнага ціску для аўтаномных сістэм складае 2,5 кгс / см2.
  2. 5 метраў вышыні контуру даюць нам гідрастатычны ціск у 0,5 кгс / см2.
  3. Каэфіцыент эфектыўнасці бака будзе роўным (2,5 - 0,5) / (2,5 + 1) = 0,57.

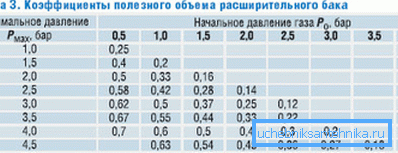

Замест вылічэнняў можна скарыстацца табліцай.
  1. Каэфіцыент пашырэння пры нагрэве на 80 градусаў можна прыняць роўным 0,036 (згодна з табліцы ён роўны 3,58%).
  2. Поўны аб'ём контуру, разлічаны па магутнасці катла, прымем роўным 24 х 15 = 360 літраў.
  3. Такім чынам, мінімальны аб'ём бачка роўны (360 х 0,036) / 0,57 = 22,7 літра (з акругленнем да бліжэйшага стандартнага значэння - 24-25 літраў).

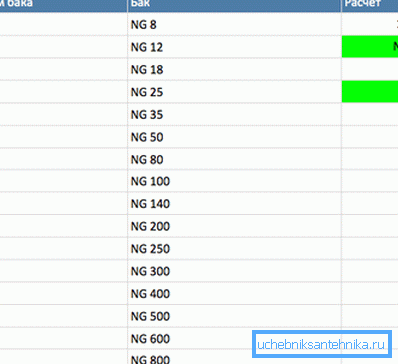

Лінейка стандартных памераў.

Як лёгка заўважыць, больш складаная схема вылічэнні ў дадзеным выпадку дапамагла нам зэканоміць адносна больш просты 11 - 12 літраў ёмістасці.

заключэнне

Марнаваць Ці час на дакладны падлік або скарыстацца просты схемай - чытачу трэба будзе вырашыць самастойна. Як заўсёды, прымацаванае відэа прапануе яго увазе дадатковую тэматычную інфармацыю.

Поспехаў!
