Разлік радыятараў ацяплення на квадратны метр: варыянты

Гэты артыкул пра тое, на колькі квадратаў разлічана адна секцыя радыятара. Мы высветлім, як разлічыць колькасць секцый пры вядомай плошчы памяшкання, і даведаемся, якія дадатковыя фактары ўплываюць на патрэба дома або кватэры ў цяпле.

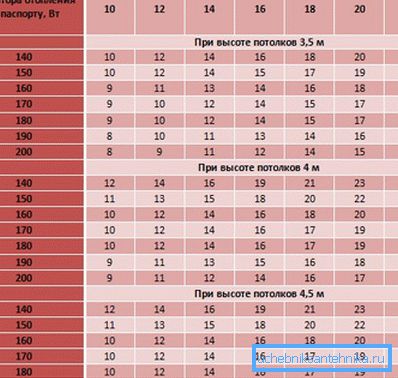

Табліца залежнасці магутнасці ад плошчы.

Просты разлік па плошчы

варыянт 1

У першым набліжэнні колькасць радыятараў на квадратны метр можна падлічыць па найпростай схеме: адна секцыя ацяпляе 2 м2 жылога памяшкання. Стала быць, для пакоя плошчай 20 м2 дастаткова батарэі ў дзесяць секцый.

Інструкцыя гранічна простая, даступная і якая дае вельмі недакладны вынік. Прычыны?

Калі ласка:

  • Згодна з савецкім БНіП для ўмеранай кліматычнай зоны магутнасць радыятара на квадратны метр павінна быць роўная 100 ватам. Дазвольце спытаць, паважаны чытач: для якой частцы Расіі характэрны ўмераны клімат? Відавочна не для ўсёй, ці не так?

Даведка: расход цяпла праз якія агароджваюць канструкцыі пры аднолькавай структуры ўцяплення прапарцыйны розніцы тэмператур з вуліцай. Пры +20 ў памяшканні патрэба ў цяпле для вулічнай тэмпературы ў 0 і ў -40 будзе адрознівацца роўна ўтрая.

  • Прыведзеная схема разліку прадугледжвае, што секцыя радыятара аддае 200 ват цяпла. Між тым такая цеплааддача характэрная толькі для алюмініевых і біметалічных батарэй ацяплення пры тэмпературы цепланосбіта ў 90 градусаў. Пагадзіцеся, што тое, колькі квадратаў ацяпляе адна секцыя алюмініевага радыятара ў ідэальных умовах, будзе даволі смелым распаўсюдзіць на ўсе віды ацяпляльных прыбораў.

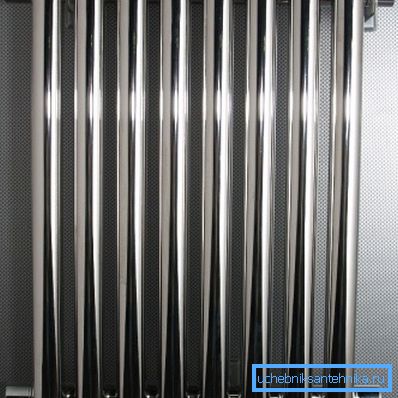

Секцыйны стальной радыятар прайграе алюмініеваму па цеплааддачы ўдвая.

варыянт 2

Больш дакладны вынік мы атрымаем, калі разаб'ем вылічэнні на два этапы:

  1. Спачатку вылічым патрэба ў цяпле для памяшкання з улікам кліматычнай зоны;
  2. Затым знойдзем неабходную колькасць секцый ацяпляльных прыбораў з улікам іх рэальнай цеплааддачы.

Патрэба ў цяпле на квадратны метр для розных кліматычных зон такая:

рэгіён Патрэба ў цяпле, ват / м2
Краснадарскі край 70
Маскоўская вобласць 120
Навасібірская вобласць 150
Хабараўскі край 160
Чукотка, Якуція 200

А вось асераднёныя значэнні цеплааддачы розных ацяпляльных прыбораў для тэмпературы цепланосбіта +90 і пакаёвай тэмпературы +20:

тып радыятара Цеплавой паток, ват / секцыя
алюмініевы 200
біметалічны 180
чыгунны 160
сталёвы 120

Удакладнім: разлік сталёвых радыятараў ацяплення па квадратуре памяшканні з выкарыстаннем прыведзенай намінальнай магутнасці дасць калі-небудзь дакладны вынік толькі для трубчастых секцыйных прыбораў. У выпадку панэльных радыятараў і канвектараў ацяплення можна арыентавацца выключна на іх пашпартныя характарыстыкі.

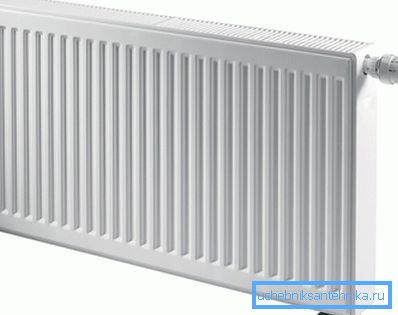

Пры ацэнцы магутнасці панэльнага радыятара давядзецца пакласціся на тэхнічную дакументацыю.

Давайце ў якасці прыкладу сваімі рукамі выканаем разлік сталёвых радыятараў ацяплення на квадратны метр і на ўсю плошчу памяшкання для 20-метровай пакоя ў Якуцку.

  • Адна секцыя трубчастай батарэі здольная абаграваць 120/200 = 0,6 м2 памяшкання.
  • Агульная патрэбнасць ў цяпле для пакоя складзе 20 * 200 = 4000 ват, што адпавядае 4000/120 = 33 (з акругленнем) секцыях.

Разлік па аб'ёме

У некаторых выпадках пытанне аб тым, якая колькасць секцый радыятара на квадратны метр неабходна для ацяплення, цалкам пазбаўлены сэнсу.

Калі менавіта?

  1. Пры нестандартнай вышыні столяў. Ацяплення трэба будзе прагрэць ўвесь аб'ём жылога памяшкання; пагадзіцеся, што гэты аб'ём будзе прыкметна адрознівацца пры вышыні столяў у 2,5 і ў 4,5 метра.

    Чым вышэй столь, тым больш выдаткі на ацяпленне.

  2. Пры якасці ўцяплення, прыкметна адрозніваюцца ад рэкамендаваных айчыннымі будаўнічымі нормамі. Значэнне ў 100 ват / м2 было актуальна для тыпавых праектаў дамоў савецкай эпохі; сучасныя энергаэфектыўныя будынка нават пры стандартнай вышыні столяў патрабуюць не больш за 60 Вт / м2.

варыянт 1

Першая схема разлікаў падыходзіць для памяшканняў з нестандартнай вышынёй столяў і стандартным уцяпленнем.

  • На кубаметр аб'ёму памяшкання бярэцца 40 ват цеплавой магутнасці;
  • Для кутніх і кантавых памяшканняў у шматкватэрным доме выкарыстоўваецца каэфіцыент 1,2, для крайніх паверхаў - 1,3, для отдельностоящих прыватных дамоў - 1,5;
  • Акно дадае да страт цяпла 100 ват, вядучая на вуліцу дзверы - 200;

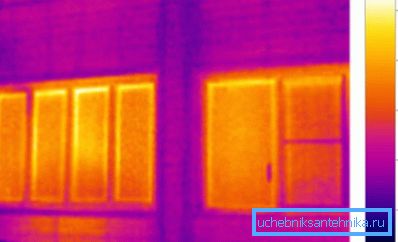

Цеплавізар дазваляе ацаніць страты цяпла праз вокны.
  • Ўводзіцца рэгіянальны каэфіцыент (0,7 - 2,0 у залежнасці ад кліматычнай зоны).

Давайце яшчэ раз вылічым патрэба ў цяпле нашага пакоя ў Якуцку, удакладніўшы, што вышыня столі ў ёй складае 3,2 метра, пакой размешчана на першым паверсе і мае два акна.

  1. Аб'ём пры плошчы 20 м2 складзе 20 * 3,2 = 64 м3.
  2. Памнажаем аб'ём на базавыя 40 ват / м3: 64 * 40 = 2560.
  3. Першы паверх павялічвае страты цяпла праз перакрыцце: 2560 * 1,3 = 3328.
  4. Два акна дадаюць да гэтага значэння 200 ват. 3328 + 200 = 3528.
  5. Клімат Якуцка (сярэдняя тэмпература студзеня -38С) прымушае выкарыстоўваць максімальнае значэнне рэгіянальнага каэфіцыента: 3528 * 2 = 7056.

Пералічыўшы гэтую магутнасць у колькасць секцый алюмініевых батарэй, мы прыйдзем у стан лёгкай панікі: для ацяплення неабходна 35 секцый! І гэта ў ідэальных умовах.

варыянт 2

На практыцы, калі цеплавую магутнасць разлічыць па квадратуре - радыятараў ацяплення апынецца занадта шмат для плошчы пакоя. Справа ў тым, што высокая цана энерганосьбітаў прымушае будаўнікоў паляпшаць якасць цеплаізаляцыі будынкаў.

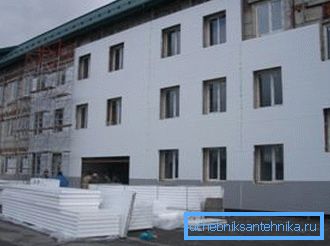

Ўцяпленне фасада здольна скараціць страты цяпла ўдвая.

Для памяшканняў з адвольнай вышынёй столяў і нестандартным уцяпленнем выкарыстоўваецца наступная формула разліку цеплавой магутнасці:

Q = V * Dt * k / 860.

У ёй:

  • Q - магутнасць у кілаватах;
  • V - аб'ём у кубаметрах;
  • Dt - разліковая розніца тэмператур з вуліцай (дэльта паміж санітарнай нормай тэмпературы ў памяшканні і сярэднім мінімумам зімы);
  • k - каэфіцыент ступені ўцяплення.

Значэння k бяруцца роўнымі:

  • Для будынкаў з патройным энергазберагальным шкленнем і вонкавай пенапластавай або мінералаватнай футрам - 0,6-0,9;
  • Для цагляных дамоў з таўшчынёй сцен 500 мм і падвойным шкленнем - 1-1,9;
  • Для цагляных будынкаў з таўшчынёй сцен 250 мм і шкленнем у адну нітку - 2-2,9;
  • Для неутепленной будынкаў - 3-4.

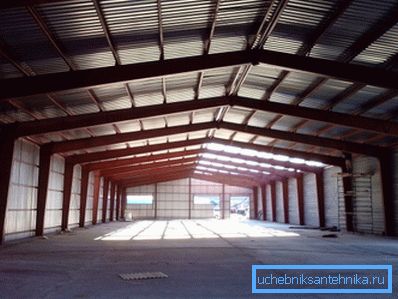

Прыкладам пабудовы з апошняй катэгорыі можа паслужыць халодны склад на фота.

Для нашых умоў:

  1. Аб'ём пакоя намі ўжо вылічаны і роўны 64 м3;
  2. Dt = 22 - (-41,5) = 63,5 С;
  3. Каэфіцыент ўцяплення для ўсіх новых дамоў, якія будуюцца ва ўмовах Крайняй Поўначы, можна смела браць роўным 0,6 - 0,8.
  4. Разлік набывае выгляд Q = 64 * 63,5 * 0,6 / 860 = 2,84 кВт.

заключэнне

Якая з схем разлікаў падасца чытачу найбольш прыдатнай для яго ўмоў - вырашаць яму. Дадатковую тэматычную інфармацыю можна атрымаць, прагледзеўшы прымацаванае відэа ў гэтым артыкуле. Поспехаў!
