Разлік радыятараў ацяплення па плошчы і аб'ёму памяшкання

Разлік радыятараў ацяплення пры будаўніцтве прыватнага дома або капітальным рамонце гарадской кватэры, працэдура абавязковая. У дадзеным выпадку не гуляе вялікай ролі, якія менавіта ацяпляльныя прыборы выкарыстоўваюцца. Чыгун, сталь, алюміній або біметалаў, усе гэтыя агрэгаты маюць сваю праектную магутнасць, на якую і абапіраюцца пры вылічэннях. Калькулятар разліку радыятараў ацяплення рэч выдатная, але што рабіць, калі яго не аказалася побач? На гэтае пытанне мы і паспрабуем адказаць.

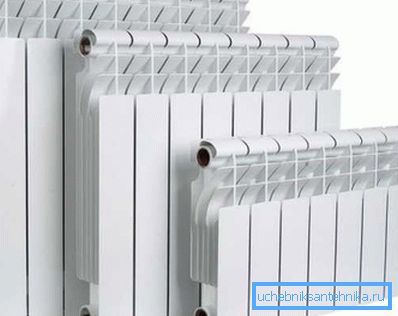

Фота сучасных радыятараў.

Важна: робячы падобныя вылічэнні, інжынеры-праекціроўшчыкі выкарыстоўваюць больш за дзесятак рознага роду прадпісанняў і азначэнняў. Але асноватворным зборам нарматыўных актаў лічыцца БНіП 41-01-2003. Менавіта на яго абапіраюцца кантралюючыя органы ў працэсе прыёмкі аб'екта.

Нарматывы.

Як атрымаць арыенціровачныя дадзеныя

Далёка не заўсёды патрабуецца дакладны разлік колькасці радыятараў ацяплення. Робячы капітальны рамонт у гарадской кватэры, вам будзе цалкам дастаткова арыентыровачных дадзеных, якія можна атрымаць за пару хвілін абапіраючыся на стандартныя асераднёныя паказчыкі.

Разлік памеру батарэі па плошчы пакоя

Дадзены спосаб лічыцца найбольш простым і выдатна падыходзіць для ўладальнікаў кватэр у стандартных гарадскіх вышынях. У шматпавярховых дамах істотна паўплываць на большасць параметраў памяшкання ў прынцыпе не рэальна, таму часцяком няма сэнсу паглыбляцца ў нетры складаных цеплатэхнічных вылічэнняў.

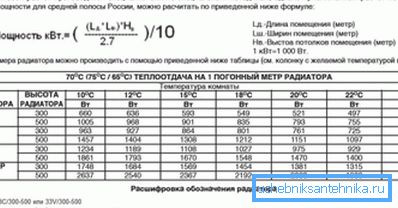

Варыянт прыблізнага разліку.

Згодна з зацверджанымі БНіП, для таго каб абагрэць 1м? кватэры жыхару цэнтральнай частцы нашай вялікай радзімы неабходна 100 Вт. Гэта значэнне прынята ў якасці сярэдняга для кватэр маюць стандартнае ўцяпленне і столі не вышэй 3м. Пры тых жа ўмовах на поўначы ужо спатрэбіцца 150 - 200 Вт. У паўднёвых раёнах, як правіла, арыентуюцца на 60 Вт.

Інструкцыя да любой батарэі змяшчае дадзеныя па яе магутнасці. Вам застаецца толькі памножыць квадратуру пакоя на 100 Вт і падзяліць на пашпартную магутнасць адной секцыі абранага вамі радыятара.

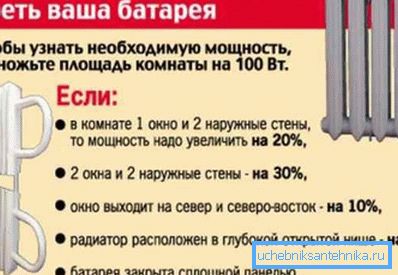

Прыблізныя допускі.

Важна: згодна з зацверджаным правілах, у дакументацыі на батарэю паказваецца магутнасць, якую выдасць секцыя пры тэмпературы цепланосбіта 70? С. Калі тэмпература ў сістэме будзе ніжэй, прапарцыйна знізіцца цеплааддача і трэба будзе ставіць больш секцый. У такім выпадку зручна выкарыстоўваць калькулятар разліку колькасці радыятараў ацяплення, там можна задаць рэальную тэмпературу.

Цепластраты ў залежнасці ад размяшчэння батарэі.

Як мы ўжо казалі, гэты спосаб разліку прыблізны, такія тонкасці як наяўнасць гаўбца, колькасць і памер вокнаў у пакоі, а таксама шэраг іншых паправак выразна не ўлічваецца. Каб кампенсаваць усе гэтыя віды цепластрат, прынята павялічваць канчатковую лічбу на 20%. Калі разлік вядзецца для кухні, то тут можна пакінуць усё як ёсць, без уліку цепластрат. Бо на кухні ёсць дадатковыя крыніцы цяпла.

Залежнасць колькасці секцый ад аб'ёму памяшкання

Дадзены спосаб аддаюць перавагу выкарыстоўваць ўладальнікі кватэр са свабоднай планіроўкай і высокімі столямі. Яшчэ ён добра падыходзіць, калі трэба палічыць памер батарэі ў прыватным катэджы або памяшканні з двума і больш ўзроўнямі.

Разлік неабходнай колькасці радыятараў ацяплення тут грунтуецца на аб'ёме памяшкання. Гэта значыць спачатку вам трэба палічыць колькасць кубічных метраў, перамнажаць даўжыню, на шырыню і на вышыню.

Формула прыкладнага разліку.

Як і ў першым выпадку, за аснову бяруцца ўмоўныя дадзеныя. Прынята лічыць, што для цэнтра Расіі на абаграванне 1м? ў панэльным доме са стандартным уцяпленнем трэба 41 Вт энергіі. Для цагляных сцен з таўшчынёй у 2 і больш цэглы, а таксама для прыватных дамоў з узмоцненым уцяпленнем неабходна 34 Вт. Ведаючы аб'ём памяшкання і магутнасць 1 секцыі, няцяжка палічыць колькасць секцый.

Да прыкладу, аб'ём кухні ў цагляным доме старой пабудовы тры на чатыры метры з вышынёй столі 4 метра будзе 48м? (3х4х4 = 48). Адпаведна для яе абагравання неабходна 1,632 КВт (48х34 = 1,632). Сярэдняя магутнасць секцыі агульнавядомай чыгуннай батарэі МС-140 роўная 160 Вт. Цяпер 1,632 КВт, дзелім на 160 Вт і атрымліваем 10,2 секцыі.

Гарызантальнае размяшчэнне секцый.

Так як мы лічылі для кухні, то акругліць можна ў меншы бок. Для іншых памяшканняў прынята акругляць у большы бок. Плюс, для кампенсацыі рознага роду цепластрат у радавых пакоях канчатковае значэнне павялічваецца на 20%.

Савет: каб не турбаваць сябе арыенціровачных вылічэннем колькасці батарэй ў тыпавых пабудовах, была распрацавана табліца разліку радыятараў ацяплення. Гэта зручнае прыстасаванне, яе часта выкарыстоўваюць кансультанты будаўнічых крам.

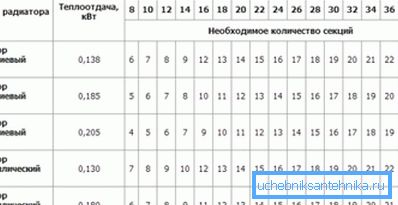

Табліца для алюмініевых і біметалічных секцый.

дакладныя вылічэнні

Дакладны разлік ацяпляльных радыятараў, як правіла, выконваецца падчас будаўніцтва прыватнага дома або пры капітальным рамонце сучасных кватэр са свабоднай планіроўкай. Цана на якасныя біметалічныя, сталёвыя або чыгунныя радыятары даволі высокая, таму кожная лішняя секцыя адчувальна адбіваецца на бюджэце.

Зрабіць дакладныя вылічэнні сваімі рукамі не так складана, як можа здацца. Сам прынцып разліку не моцна адрозніваецца ад папярэдніх варыянтаў, базавая формула дастаткова простая. Уся праблема ў пісьменным падборы шэрагу каэфіцыентаў, кожны з якіх адказвае за канкрэтныя асаблівасці і характарыстыкі будынка.

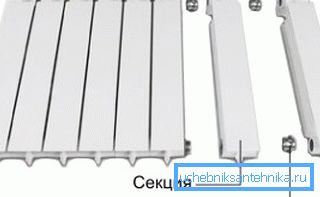

Прынцып злучэння секцый.

КТ = NхSхК1хК2хК3хК4хК5хК6хК7

  • У дадзеным выпадку (КТ) гэта шуканае колькасць цяпла неабходнае для падтрымання ў памяшканні камфортнай тэмпературы ў раёне 20? С;
  • (N) з'яўляецца велічынёй сталай і характарызуе таблічныя колькасць цяпла на квадратны метр. Гэта, тое самае значэнне, якое мы ўжывалі пры арыентыровачнымі вылічэнні з апорай на квадратуру. 100 Вт для цэнтра Расеі, 150 - 200 Вт для Поўначы і 60 Вт для Поўдня;
  • (S) у нашай формуле з'яўляецца плошчай таго памяшкання для якога вядзецца разлік ацяплення;

Далей ідзе шэраг падвышаюць і паніжальных каэфіцыентаў, якія ўласна і адказваюць за асноўныя характарыстыкі будынка.

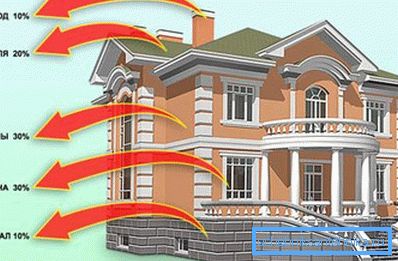

Сярэднія цепластраты ў доме.
  • К1 адказвае за ўзровень і якасць шклення будынка:
  • Старыя драўляныя рамы з двума шкламі будуць мець каэфіцыент 1,27;
  • Сучасны пластык з падвойным шклопакетам ўмоўна бярэцца за адзінку;
  • Ўзмоцненыя рамы з патройным шклопакетам улічваюцца як 0,85;
  • К2 адказвае за якасць цеплаізаляцыі знешніх сцен:
    • Старыя жалезабетонныя панэлі, абкладзеныя пліткай, маюць каэфіцыент 1,27;
    • Мур у два цэглы ці панэлі, якія маюць дадатковае знешняе уцяпленне бяруцца за адзінку;
    • Сучасныя будаўнічыя матэрыялы тыпу пеніста і газабетону, а таксама сайдынг з уцяпленнем мінеральнай ватай або пенапластам маюць значэнне 0,85.
    • Цепластраты ў залежнасці ад выгляду падлучэння батарэі.
      • К3 адказвае за найбольш халодную тыдзень у годзе, дакладней за сярэднюю тэмпературу на працягу 7 дзён у самы пік зімовых маразоў. Тут адштурхоўвацца ад -10? С.

      Далей, пры кожным паніжэнні тэмпературы на -5? З, да каэфіцыента дадаецца 0,2:

      • Так пры -10? З бярэцца значэнне 0,7;
      • Пры -15? З бярэцца значэнне 0,9;
      • Пры -20? З бярэцца значэнне 1,1;
      • Пры -25? З бярэцца значэнне 1,3;
      • Пры -30? З бярэцца значэнне 1,5 і гэтак далей;
      • К4 характарызуе адсоткавыя суадносіны квадратуры падлогі да плошчы шклення вокнаў.

      Тут таксама існуе пэўная заканамернасць пры павышэнні плошчы на ​​10%, каэфіцыент павялічваецца на 0,1:

      • Для 10% значэнне роўна 0,8;
      • Для 20% значэнне роўна 0,9;
      • Для 30% значэнне роўна 1;
      • Для 40% значэнне роўна 1,1;
      • Для 50% значэнне роўна 1,2 і гэтак далей;

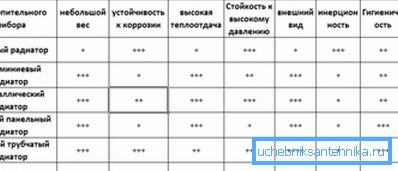

      Параўнанне радыятараў.
      • К5 характарызуе памяшканне, размешчанае на наступным, верхнім паверсе:
      • Тут за адзінку прынята браць халодную гарышча;
      • Для цёплага гарышча гэта значэнне будзе роўна 0,9;
      • Калі зверху размешчана жылая кватэра, то каэфіцыент будзе роўны 0,8;
    • К6 адказвае за лік сцен выходзяць непасрэдна на вуліцу:
      • Для 1 сцены ён будзе роўны 1,1;
      • Для 2 сцен ён будзе роўны 1,2;
      • Для 3 сцен ён будзе роўны 1,3;
      • Калі ўсе сцены выходзяць на вуліцу, то каэфіцыент роўны 1,4;
      • К7 адказвае за вышыню столі.
      • Тут крок ідзе ў бок павелічэння, на кожныя паўметра значэнне павялічваецца на 0,05:

        • Вышыня столі ў 2,5м лічыцца эталонам і бярэцца за адзінку;
        • Трохметровы столь будзе мець каэфіцыент 1,05;
        • Тры з паловай метры 1,1 і г.д.

        Калі вы вызначыліся з каэфіцыентамі, правялі разлік і ў выніку атрымалі колькасць цяпла, яго, як і ў папярэдніх выпадках, трэба будзе падзяліць на цеплавую магутнасць 1 секцыі.

        Сучасны стальной радыятар.

        На відэа ў гэтым артыкуле паказаны прыклады разлікаў.

        выснову

        Безумоўна, разлік радыятараў ацяплення пры дапамозе праграмы калькулятара несувымерна зручней і хутчэй. Але як бачыце, нават пры адсутнасці такога памочніка, цалкам рэальна выканаць дакладны разлік сваімі рукамі.

        Падлогавы чыгунны радыятар.
