Тэма гэтага артыкула - разлік радыятараў ацяплення ў кватэры ці прыватным доме. Нам трэба будзе даведацца, як разлічваецца патрэбнасць памяшкання ў цяпле і на якую цеплавую магутнасць секцыі прыбораў ацяплення варта арыентавацца.

Патрэба ў цеплавой энергіі

Па зразумелых прычынах разлік колькасці радыятараў ацяплення пачынаецца з ацэнкі патрэбнасці ў цяпле. Будаўнікамі звычайна выкарыстоўваюцца даволі складаныя схемы, якія ўлічваюць цеплавое супраціў сцен, тэмпературу найбольш халоднай пяцідзёнкі і масу іншых фактараў. Мы, аднак, не станем лезці ў нетры складаных формул і пазнаёмімся з парай максімальна простых ва ўжыванні спосабаў.

Адзнака па плошчы

Просты разлік па плошчы дасць дакладны вынік у тым выпадку, калі гаворка ідзе пра кватэру ў шматкватэрным доме савецкай пабудовы дзе-небудзь у сярэдняй паласе Расіі. Для прыватнага дома ён не падыходзіць ужо з-за істотнага роскіду вышыні столяў: змяненне гэтага параметру ўплывае на аб'ём паветра, які трэба будзе награваць сістэме ацяплення, і на плошчу сцен, праз якія дом губляе цеплавую энергію.

Разлік цеплавой магутнасці радыятараў ацяплення выконваецца простым дзяленнем плошчы ацяплянага памяшкання на 10: адзін кілават цяпла дазваляе абаграваць плошчу ў 10 квадратных метраў.

Давайце ў якасці прыкладу ацэнім патрэба ў цяпле двухпакаёвай кватэры плошчай 59 квадратных метраў.

Ацяпляныя памяшканні - 20-метровы зала, 18-метровая спальня і 8-метровая кухня.

1. Сумарная цеплавая магутнасць ацяпляльных прыбораў павінна, відавочна, складаць 59/10 = 5,9 кВт.
2. Гэтая магутнасць павінна быць падзелена паміж пакоямі ў прапорцыі 20: 18: 8. Чаму не выкарыстоўваць просты разлік ацяпляльных радыятараў па плошчы кожнай пакоя? Ды таму, што батарэяў трэба будзе ацяпляць не толькі гэтыя пакоі, але і санвузел, і пярэдні пакой, пазбаўленыя ацяпляльных прыбораў. Рашэнне нескладанага ўраўненні дасць нам значэнні магутнасці радыятараў у 2,5 кВт, 2,4 кВт і 1 кВт адпаведна.

Нюанс: паколькі ў кухні дастаткова ўласных крыніц цяпла (як мінімум - пліта і цеплаабменнік халадзільніка), для яе цеплавая магутнасць ацяплення звычайна бярэцца ледзь меншай, чым для пакояў - 0,6-0,8 кВт / 10 м 2.

Ацэнка па аб'ёме

Некалькі больш складзены разлік магутнасці радыятараў ацяплення па аб'ёме памяшкання.

Акрамя ўласна кубатуры паветра, у гэтай схеме разліку ўлічваецца шэраг дадатковых параметраў:

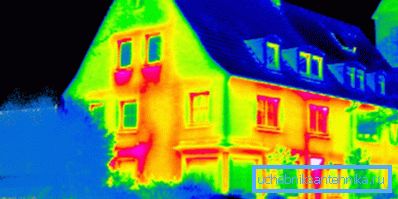

• Наяўнасць дзвярэй і вокнаў. Як правіла, праз іх губляецца больш цяпла, чым праз глухую сцяну.

• Тып памяшкання (кватэра ў шматкватэрным доме або прыватны дом). У другім выпадку ацяплянае памяшканне мае вялікую плошчу агульных з вуліцай агароджваюць канструкцый, што павялічвае страты цяпла праз іх.

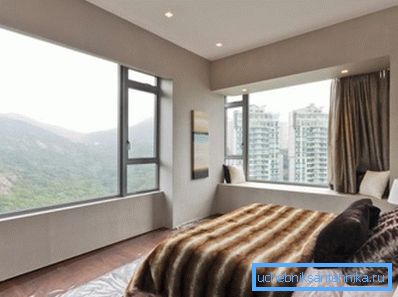

• У выпадку кватэры - яе размяшчэнне ў доме. Кутняя кватэра зноў-такі мае як мінімум дзве агульных сцены з вуліцай.
• Нарэшце, формула разліку ўлічвае кліматычныя асаблівасці рэгіёнаў краіны. Відавочна, што ў Якуцку патрэба ў цяпле будзе больш, чым у Сочы.

Дык якім чынам можна разлічыць магутнасць ацяплення па кубатура?

1. За базавую значэнне прымаюцца 40 ват на кубаметр аб'ёму ацяплянага памяшкання.
2. Для кутніх кватэр у шматкватэрным доме выкарыстоўваюцца каэфіцыенты 1,2 - 1,3 (у залежнасці ад плошчы агульных з вуліцай сцен). Для прыватнага дома каэфіцыент бярэцца роўным 1,5: як мы памятаем, ён будзе губляць цяпло праз усе сцены, падлогу і дах.

1. Да выніку множання дадаюцца 100 ват на кожнае акно і 200 - на кожную вядучую на вуліцу дзверы.
2. Атрыманае значэнне памнажаецца на рэгіянальны каэфіцыент:

Давайце выканаем разлік цеплааддачы батарэй ацяплення - радыятара, канвектару, рэгістра або любога іншага тыпу ацяпляльных прыбораў - для наступных умоў:

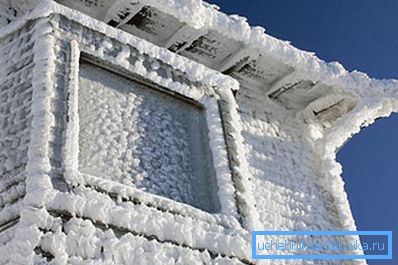

• Ацяплянае памяшканне ўяўляе сабой прыватны дом у Верхаянску (сярэдняя тэмпература студзеня - -45,4С, мінімальная - -67,6С) памерамі 12х6 метраў з столямі вышынёй 3,2 метра.

• У доме два дзверы і чатыры акны.

Непасрэдна да справы.

1. Ацеплены аб'ём будзе роўным 12 * 6 * 3,2 = 230 м3 (з акругленнем).
2. Базавую значэнне цеплавой магутнасці - 40 * 230 = 9200 ват.
3. Паколькі гаворка ідзе пра прыватным доме, ўцечка цяпла праз якія агароджваюць канструкцыі прымусіць нас памножыць вынік на 1,5. 9200 * 1,5 = 13800 Вт.
4. Вокны і дзверы пагоршаць сітуацыю: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Нарэшце, кліматычная зона таксама ўнясе свае карэктывы: 14600 * 2 = 29200 Вт.

Цікава: тыповы онлайн-калькулятар разліку радыятараў апалу не дазваляе паказаць мінімум вулічнай тэмпературы ніжэй -30 - -35С. Адпаведна, ён ацэньвае патрэбнасць нашага будынка ў цеплавой магутнасці прыкладна ў палову атрыманага намі выніку.

радыятары

віды

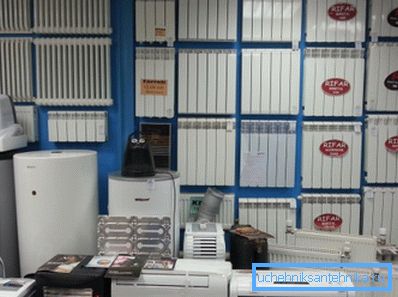

Для пачатку давайце пазнаёмімся з тыпамі якія ўжываюцца ў сістэмах ацяплення радыятараў і іх ключавымі асаблівасцямі.

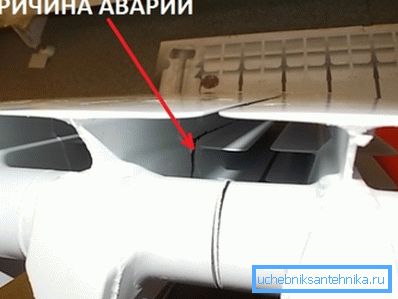

• Алюмініевыя батарэі - найбольш папулярнае рашэнне для аўтаномных ацяпляльных сістэм. Іх галоўная добрая якасць - даволі сціплы кошт (ад 250 рублёў за секцыю); да недахопаў можна даволі ўмоўна аднесці невысокую цеплаёмістасць і ўмераны ўстойлівасць да ўнутранага ціску (да 10-16 атмасфер).

Нюанс: алюміній ўтварае з меддзю гальванічную пару. Алюмініевыя радыятары нельга выкарыстоўваць у адным контуры з меднымі трубамі: які ўзнікае паміж металамі слабы ток спрыяе іх паскоранай карозіі.

• Чыгун мала адрозніваецца ад алюмінія устойлівасцю да гідраўлічнаму ціску (тыя ж 10-16 атмасфер); затое ён валодае куды большай цеплаёмістасцю. Цеплавая інэрцыйнасць сістэмы ацяплення вельмі дарэчы пры яе працы ад цвёрдапаліўнага катла з перыядычнымі падпалкай.
• Вызначальнае ўласцівасць сталёвых батарэй - найвышэйшая трываласць. Яна дазваляе выкарыстоўваць гэтыя ацяпляльныя прыборы ў любых сістэмах цэнтральнага ацяплення: скокі тэмпературы і ціску абсалютна бяспечныя для цельносварной канструкцыі.

Да недахопаў сталёвага радыятара варта аднесці ўмераны цеплаправоднасць матэрыялу, якая робіць практычна бессэнсоўным яго оребренной: канцы рэбраў заўсёды будуць значна халадней цепланосбіта.

• Біметалічныя радыятары цалкам вырашаюць гэту праблему. Сталёвы стрыжань секцыі забяспечвае яе трываласць на разрыў, а алюмініевая абалонка - вялікі пляц оребренной з высокай цеплаправоднасцю. Гэты тып батарэй - хіт апошніх гадоў ва ўладальнікаў кватэр з цэнтральным ацяпленнем.

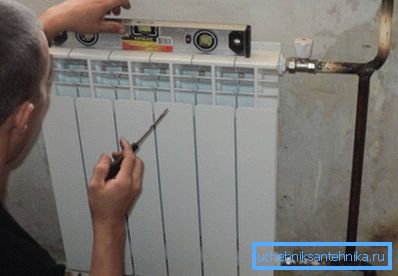

Нюанс: пры мантажы сістэмы цэнтральнага ацяплення сваімі рукамі ў камплекце з біметалічныя радыятары варта аддаць перавагу ня металапалімерных або пластыкавыя, а стальныя трубы. З чым звязаная інструкцыя - зразумець няцяжка: які сэнс мантаваць батарэі, здольныя вытрымаць скачок ціску аж да 50 кгс / см2, калі падводка парвецца ўжо пры 15?

Тыпавыя значэння цеплааддачы

Пасля таго, як выкананы разлік магутнасці радыятара ацяплення для канкрэтнага памяшкання, нам трэба будзе разлічыць колькасць секцый у ім. Відавочна, што для гэтага трэба ведаць галоўны параметр - цеплааддачу адной секцыі.

Дакладныя значэння заўсёды можна выявіць у суправаджальнай дакументацыі да ацяпляльнага прыбора або на сайце вытворцы.

Тыпавыя - для большасці прадстаўленай на рынку прадукцыі такія:

• Чыгунная секцыя стандартнага памеру (з межосевым адлегласцю па ніпель ў 500 мм) здольная аддаць каля 160 ват цяпла.
• Разлік біметалічных радыятараў ацяплення можна выканаць, адштурхваючыся ад цеплааддачы секцыі ў 180 ват.
• Разлік алюмініевых радыятараў ацяплення звычайна выконваецца, зыходзячы з значэння ў 200 ват на секцыю.

Такім чынам, для нашага дома ў Верхаянску спатрэбіцца 29200/200 = 146 алюмініевых секцый.

Як заўсёды, ёсць шэраг нюансаў.

1. Вытворцы паказваюць значэння цеплавога патоку пры тэмпературы цепланосбіта, роўнай 90С. Рэальныя значэння звычайна ніжэй.

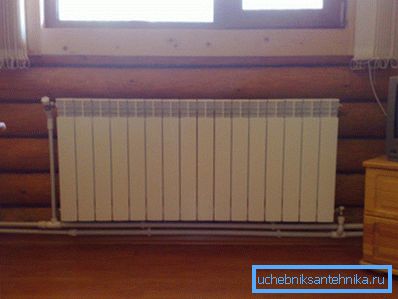

2. Пры аднабаковым падключэнні доўгага секцыйнага ацяпляльнага прыбора апошнія секцыі заўсёды будуць халадней першых. Радыятар ў 10 і больш секцый лепш падключаць з двух бакоў; тым самым мы забяспечым пратока цепланосбіта па ўсёй даўжыні калектараў. Акрамя таго, у гэтым выпадку батарэя не будзе мець патрэбу ў прамыванні.

1. Разлік сталёвых радыятараў ацяплення праблематычны проста-проста з-за таго, што ў іх няма секцый, а памеры адрозніваюцца ад мадэлі да мадэлі. За інфармацыяй аб цеплавой магутнасці прыбора прыйдзецца лезці на сайт вытворцы.

заключэнне

Спадзяемся, што прапанаваныя методыкі разліку дапамогуць чытачу ў праектаванні ацяпляльнай сістэмы для ўласнага жылля.

Прымацаванае відэа, як заўсёды, утрымлівае дадатковую інфармацыю. Поспехаў!
