Разлік секцый радыятараў па плошчы памяшкання: як разлічыць

Як разлічыць радыятар па плошчы памяшкання - жылога або вытворчага? У гэтым артыкуле мы пазнаёмім чытача з некалькімі алгарытмамі рознай складанасці і прывядзем для зручнасці разлікаў некаторыя даведачныя дадзеныя. Такім чынам, у шлях.

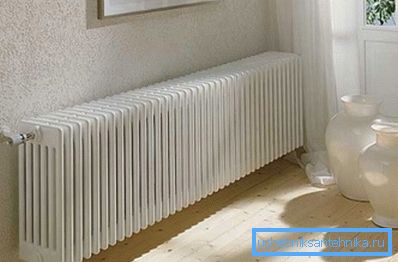

Наша задача - навучыцца разлічваць аптымальныя памеры ацяпляльнага прыбора.

этапы разлікаў

Уласна, іх усяго два.

  1. Спачатку ацэньваецца патрэбнасць памяшкання ў цеплавой магутнасці.
  2. Затым у залежнасці ад удзельнага значэння цеплавога патоку (на секцыю, на ацяпляльны прыбор і г.д.) разлічваецца колькасць адпаведных элементаў контуру.

Удакладнім: у сетцы можна сустрэць вялікую колькасць табліц і калькулятараў, непасрэдна вывадных колькасць секцый з плошчы. Аднак дакладнасць такіх разлікаў звычайна невялікая, паколькі яны цалкам ігнаруюць дадатковыя фактары, якія павялічваюць або памяншаюць цепластраты.

Разлік магутнасці

схема 1

Найпростая схема прысутнічае ў савецкіх БНіП паўвекавой даўнасці: магутнасць радыятара ацяплення на памяшканне падбіраецца з разліку 100 ват / 1м2.

Падбор біметалічных радыятараў па плошчы памяшкання можна выканаць, кіруючыся гэтай табліцай.

Алгарытм зразумелы, лімітава просты і недакладны.

Чаму?

  • Рэальныя цепластраты моцна адрозніваюцца для крайніх і сярэдніх паверхаў, для кутніх кватэр і памяшканняў у цэнтры будынка.
  • Яны залежаць і ад агульнай плошчы вокнаў і дзвярэй, а таксама ад структуры шклення. Зразумела, што драўляныя рамы са шкламі ў дзве ніткі забяспечаць куды вялікія цепластраты, чым патройны шклопакет.
  • У розных кліматычных зонах страты цяпла таксама будуць адрознівацца. У -50 З кватэры відавочна спатрэбіцца больш цяпла, чым у +5.
  • Нарэшце, падбор радыятара па плошчы памяшкання прымушае занядбаць вышынёй столяў; між тым расход цяпла пры столях вышынёй 2,5 і 4,5 метра будзе моцна адрознівацца.
Высокі столь стварае адчуванне прастору, але прыкметна павялічвае выдаткі на ацяпленне.

схема 2

Ацэнка цеплавой магутнасці і разлік колькасці секцый радыятара па аб'ёме памяшкання забяспечвае прыкметна вялікую дакладнасць.

Вось інструкцыя па падліку магутнасці:

  1. Базавую колькасць цяпла ацэньваецца як 40 ват / м3.
  2. Для кутніх пакояў яно павялічваецца ў 1,2 разы, для крайніх паверхаў - у 1,3, для прыватных дамоў - у 1,5.
  3. Акно дадае да патрэбнасці пакоя ў цяпле 100 ват, дзверы на вуліцу - 200.
  4. Ўводзіцца рэгіянальны каэфіцыент. Ён бярэцца роўным:
рэгіён каэфіцыент
Чукотка, Якуція 2
Іркуцкая вобласць, Хабараўскі край 1,6
Падмаскоўі, Ленінградская вобласць 1,2
Валгаград 1
Краснадарскі край 0,8

Давайце ў якасці прыкладу сваімі рукамі знойдзем патрэба ў цяпле кутняй пакоя памерам 4х5х3 метра з адным акном, размешчанай у горадзе Анапа.

  1. Аб'ём пакоя роўны 4 * 5 * 3 = 60 м3.
  2. Базавая патрэба ў цяпле ацэньваецца ў 60 * 40 = 2400 Вт.
  3. Паколькі пакой кутняя, выкарыстоўваем каэфіцыент 1,2: 2400 * 1,2 = 2880 ват.
  4. Акно пагаршае сітуацыю: 2880 + 100 = 2980.
  5. Мяккі клімат Анапы ўносіць свае карэктывы: 2980 * 0,8 = 2384 вата.
На фота - зіма ў ваколіцах Анапы. Яе цёплы клімат не прадугледжвае вялікіх выдаткаў на ацяпленне.

схема 3

Абедзве папярэднія схемы дрэнныя тым, што ігнаруюць розніцу паміж рознымі будынкамі ў плане ўцяплення сцен. Між тым у сучасным энергаэфектыўным доме з вонкавым уцяпленнем і ў цагляным цэху з шкленнем у адну нітку цепластраты будуць, мякка кажучы, рознымі.

Радыятары для вытворчых памяшканняў і дамоў з нестандартным уцяпленнем можна разлічыць па формуле Q = V * Dt * k / 860, у якой:

  • Q - магутнасць ацяпляльнага контуру ў кілаватах.
  • V - ацеплены аб'ём.
  • Dt - разліковая дэльта тэмператур з вуліцай.

Звярніце ўвагу: тэмпература ў памяшканні бярэцца з санітарных нормаў або тэхналагічных патрабаванняў; вулічная жа ацэньваецца па сярэдняй тэмпературы за найбольш халодныя 5 дзён зімы.

  • k - каэфіцыент ўцяплення. Адкуль браць яго значэння?
k апісанне памяшкання
0,6-0,9 Вонкавае ўцяпленне, патройныя шклопакеты
1-1,9 Мур таўшчынёй ад 50 см, двайныя шклопакеты
2-2,9 Мур у цэгла, адзінарнае шкленне ў драўляных рамах
3-3,9 неутепленной памяшканне

Давайце і ў гэтым выпадку суправадзіў алгарытм разліку прыкладам - ​​вылічым цеплавую магутнасць, якой павінны валодаць радыятары ацяплення вытворчага памяшкання 400 кв м пры вышыні 5 метраў, таўшчыні цагляных сцен 25 см і адзінарным шкленні. Такая карціна даволі характэрная для прамзоне.

Дамовімся, што тэмпература найбольш халоднай пяцідзёнкі роўная -25 градусам па шкале Цэльсія.

Для прамысловых памяшканняў характэрны вялікія цепластраты.
  1. Для вытворчых цэхаў ніжняй мяжой дапушчальнай тэмпературы лічацца +15 С. Такім чынам, Dt = 15 - (-25) = 40.
  2. Каэфіцыент ўцяплення возьмем роўным 2,5.
  3. Аб'ём памяшкання роўны 400 * 5 = 2000 м3.
  4. Формула набудзе выгляд Q = 2000 * 40 * 2,5 / 860 = 232 кВт (з акругленнем).

Разлік ацяпляльных прыбораў

У жылых памяшканнях для ацяплення масава прымяняюцца чыгунныя, алюмініевыя і біметалічныя батарэі, сталёвыя трубчастыя, панэльныя і пласціністыя радыятары, а таксама канвектары.

Як вызначыць цеплавую магутнасць кожнага прыбора?

Для панэляў, канвектараў, неразборным трубчастых батарэй і пласцін можна арыентавацца толькі на прадастаўленыя вытворцам характарыстыкі. Яны заўсёды прысутнічаюць у суправаджальнай дакументацыі або на сайце вытворцы.

Для секцыйных батарэй пры стандартным (500 мм) вертыкальным памеры можна арыентавацца на такія значэнне цеплавога патоку:

  • чыгунная секцыя - 140-160 ват;
  • алюмініевая - 180-200;
Алюмініевыя батарэі лідзіруюць па ўдзельнай цеплааддачы.
  • біметалічныя - 170-190.

Важны момант: намінальная магутнасць паказваецца для 70-градуснай розніцы паміж радыятарам і паветрам ў пакоі. Калі розніца будзе ўдвая менш, у столькі ж разоў паменшыцца і ўдзельная цеплааддача.

Так, пры патрэбнасці ў цеплавой магутнасці ў 2,3 кВт алюмініевы радыятар (200 Вт / секцыя) павінен мець 2300/200 = 12 (з акругленнем) секцый.

асаблівы выпадак

Тыповыя радыятары ацяплення для вытворчых памяшканняў - гэта сталёвыя цельносварной рэгістры. Невысокі кошт матэрыялу разам з высокай трываласцю робіць іх куды прывабней іншых рашэнняў.

Іх магутнасць можна разлічыць па наступным алгарытме:

  • Для адзінарнай гарызантальнай трубы яна роўная Q = 3,14хD * L * 11,63 * Dt, дзе D - дыяметр трубы ў метрах, L - яе даўжыня ў метрах, Dt - дэльта тэмператур паміж памяшканнем і цепланосбітам.
  • У многосекционном гарызантальным рэгістры для разліку секцый пачынаючы з другой выкарыстоўваецца каэфіцыент 0,9.

Так, дзесяціметровы аднасекцыйны рэгістр дыяметрам 250 мм пры абагрэву перагрэтым парай (200С) і пры тэмпературы ў цэху ў 15С аддасць 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16889 ват цяпла.

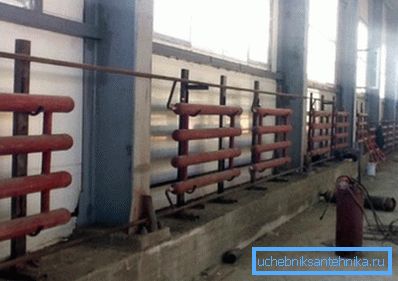

Прамысловае ацяпленне. У якасці ацяпляльных прыбораў выкарыстоўваюцца цельносварной рэгістры.

заключэнне

Як бачыце, якія прымяняюцца схемы разлікаў параўнальна простыя і цалкам зразумелыя нават для чалавека, далёкага ад канструявання ацяпляльных сістэм. Дадатковую тэматычную інфармацыю можна, як звычайна, знайсці ў відэа ў гэтым артыкуле. Поспехаў!
