Разлік сістэмы ацяплення: як пісьменна выбраць абаграванне

09-10-2018
Ацяпленне

Цеплазабеспячэнне дома пры клімаце ў Расіі з'яўляецца не раскошай, а жыццёвай неабходнасцю. Калі ў гарадскіх умовах думаць пра яго не трэба - існуюць цеплавыя станцыі, ЦЭЦ, раённыя кацельні, якія цалкам забяспечаць жыллё ацяпленнем, то ва ўласным доме трэба пра ўсё думаць самому.

У гэтым выпадку ў жыллё варта ўладкаваць аўтаномную сістэму абагравання. Перад мантажом сеткі, яе трэба спраектаваць і разлічыць. Пра гэта мы і пагарыць ў дадзеным артыкуле.

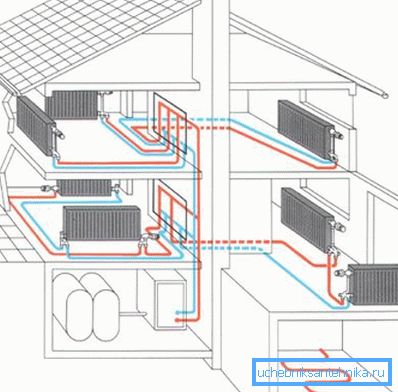

Перад тым, як праектаваць сістэму ацяплення, яе трэба разлічыць.

Разлік прыбораў ацяплення

Як цепланосбіт, звычайна, ва ўласных дамах выбіраецца звычайная вада. А сама сістэма ацяплення можа быць закрытай альбо адкрытай.

разнавіднасць катла

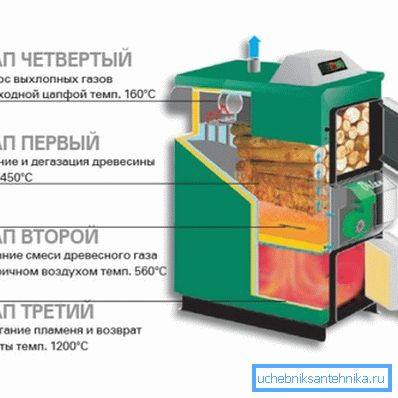

На фота - прылада пиролизного катла.

Тып генератара цяпла трэба абіраць, улічваючы тое, як яны выглядаюць энергарэсурсу найбольш даступны і танны ў вашым рэгіёне.

Ніжэй катэгорыі прыбораў па выглядзе ужывальнага паліва.

  1. электрычныя катлы. Ацяпленне дома на іх аснове не вельмі папулярна ў нас, бо электраэнергія каштуе дорага, ды і падавацца можа з перабоямі альбо перападамі напружання. А для надзейнай працы такога прыбора неабходная стабільная сістэма электразабеспячэння.
  2. цвёрдапаліўныя прыборы. Самыя простыя агрэгаты. Расійскі рынак уяўляе мноства іх мадэляў, як з ручной, так і аўтаматычнай загрузкай паліва. Кошт апошніх аналагаў, вядома, вышэй.
  3. газавыя агрэгаты. Дадзеныя прыборы валодаюць высокім ККД. Сучасныя іх мадэлі маюць цалкам аўтаматызаваныя цыклы працы. Яны кампактныя пры высокім узроўні прадукцыйнасці Падобная прылада аптымальна, калі ваша жыллё падлучыцца да цэнтральнай газазабеспячэнскай сеткі.

Звярніце ўвагу! Вырабляючы разлік падсілкоўвання сістэмы ацяплення, улічыце, што кошт газу ўвесь час павялічваецца. Таму ацяпляльную сетка на ім пажадана абсталяваць сістэмамі энергазберажэння і аўтаматызацыі.

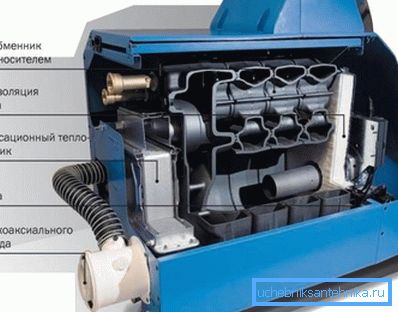

Канструкцыя жідкотоплівные агрэгата.
  1. Прылады на вадкім паліве. Падобныя катлы працуюць на салярцы, газе, мазуце, алеі-адпрацоўцы. Яны высокапрадукцыйныя, практычныя, такое паліва даступна і танна.

Падобныя генератары цяпла можна ставіць на дачах, у катэджах і загарадных хатах. Аднак вадкае паліва пажара-і выбуханебяспечна. Таму для рэзервуараў з ім трэба адводзіць асобныя памяшканні і старанна прытрымлівацца тэхнікі бяспекі.

Некаторыя моманты, якія трэба ўлічыць

  1. Жідкотоплівные катлы для сістэмы ацяплення валодаюць адным важным годнасцю. Іх гарэлку можна памяняць на газавы аналаг, і агрэгат зможа працаваць на адпаведных энерганосьбітаў.
  2. З цвёрдапаліўных прыбораў лепш за ўсё ставіць сваімі рукамі пиролизные аналагі. Яны найбольш эканамічныя, іх ККД, дзякуючы ўдасканаленай канструкцыі, дасягае 85%. Такія агрэгаты маюць дзве топкі. У першай з іх паліва павольна тлее і вылучае цеплавую энергію, а таксама гаручы (пирозлизный) газ. Апошні разам з паветрам затым паступае ў другую топку, дзе спальваецца, вылучаючы дадатковае цяпло.

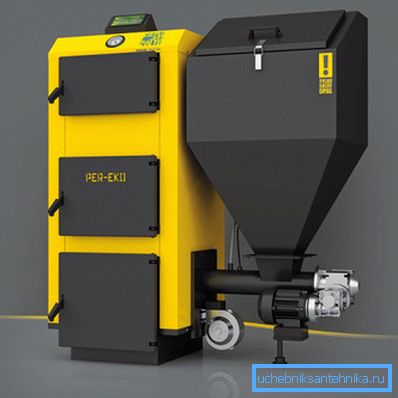

Цвёрдапаліўны прыбор з бункерам.
  1. Звычайныя цвёрдапаліўныя катлы маюць істотны мінус - іх немагчыма абсталяваць эфектыўнымі сістэмамі аўтаматызацыі. Зыходзячы з гэтага, закладваць паліва ў іх прыходзіцца ўручную, кожныя 4/6 гадзін.

Ёсць мадэлі агрэгатаў, да якіх можна падлучыць бункер. Паліва з яго паступае ў кацёл аўтаматычна.

Аднак яго хапае не больш чым на 1.5 дня. Затым трэба загружаць ёмістасць ўручную.

вылічэнне характарыстык

Пасля выбару тыпу генератара цяпла, ажыццяўляючы праектаванне і разлік сістэм ацяплення, варта вызначыць яго магутнасць і агульныя характарыстыкі сістэмы.

Каб ажыццявіць папярэдні разлік, дастаткова перамнажаць плошчу памяшкання на каэфіцыент кліматычную магутнасці генератара цяпла. Вынік вылічэнні далей дзеліцца на 10.

Гэта найбольш простая формула, падыходная для бытавых умоў. З яе дапамогай можна ажыццявіць прыкладны разлік і праектаванне сістэм ацяплення пры малым ліку вядомых фактараў.

Ледзь падрабязней пра гэтыя вылічэннях.

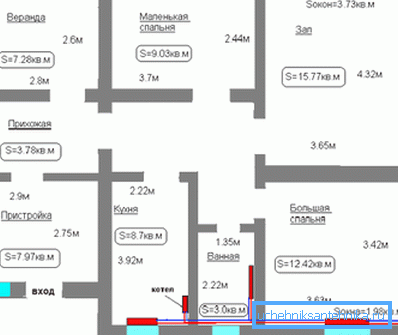

Для разлікаў трэба ведаць плошчу обогреваемых памяшканняў.
  1. Што тычыцца обогреваемой плошчы, то нярэдка бярэцца яе сума для ўсіх памяшканняў дома. Гэта памылкова, бо ацяпляюцца, як правіла, толькі тыя пакоі будынка, у якіх хоць бы адна сцяна з'яўляецца знешняй. Менавіта такі цеплатэхнічны разлік правільны, пры якім бяруцца ў ўлік толькі памяшкання з вонкавымі сценамі. Пры гэтым да вынікаў вылічэнняў дадаецца невялікі запас прадукцыйнасці для катла. Ён неабходны для сітуацыі, калі зіма будзе занадта суровай для вашай мясцовасці.
  2. Каэфіцыент кліматычную магутнасці вельмі важны для практычных разлікаў ацяплення. Яго велічыня залежыць ад мясцовасці, у якой дом размешчаны.
    • Так, для Цэнтра РФ лічба складае 1.3 / 1.6 кВт;
    • для Поўдня - 0.8 / 0.95;
    • для Поўначы Расіі - 1.6 / 2.2.

    Прыклад разліку сістэмы ацяплення (магутнасць катла) для будынка ў 100 м2 для Цэнтральных рэгіёнаў РФ:

    Vк = 100 • 1.2: 10 = 12 кВт

    Лік батарэйная секцый

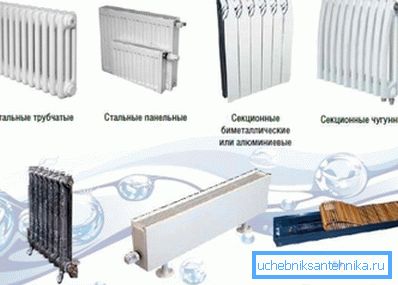

    Цеплааддача ацяпляльнага прыбора залежыць ад яго матэрыялу.

    Інструкцыя заўважае, што пісьменны праект ацяплення немагчымы без вызначэння патрэбнага колькасці радыятарных секцый. Гэты параметр можна вылічыць па найпростай формуле: плошча памяшканняў памнажаецца на 100, атрыманая лічба дзеліцца на магутнасць адной секцыі радыятара.

    Разбяром пазіцыі формулы падрабязней.

    1. Ацяпляны плошчу. Магутнасць абагравальных прыбораў разлічваецца для кожнага канкрэтнага памяшкання. Такім чынам, і ў формуле павінна фігураваць плошчу аднаго пакоя. Аднак тут ёсць выключэнне. Калі вы хочаце, каб цёпла было і ў сумежнай пакоі, з той, у якой будуць стаяць радыятары, то плошча абодвух памяшканняў сумуецца.
    2. Лічба 100 ўзятая з БНіП. Яна значыць, што на 1 м2 жылых пакояў неабходна 100 Вт цеплавой магутнасці батарэй.
    3. Прадукцыйнасць адной радыятарнага секцыі можа быць рознай і залежыць ад матэрыялу яе вырабу і асаблівасцяў канструкцыі. Калі вы не можаце даведацца дадзены параметр дакладна, можна апераваць значэннем у 200 Вт. Яно роўна усярэдненай магутнасці кожнай секцыі сучасных радыятараў.

    Прывядзём канкрэтны прыклад разліку. Хай плошчу памяшкання будзе 20 метраў квадратных. Магутнасць адной секцыі выбраных радыятараў для яе роўная 170 Вт. Вызначаем лік патрэбных секцый:

    N = 20 • 100: 170 = 11.7 = 12.

    Звярніце ўвагу! Калі памяшканне кутняе альбо кантавое, то вырабячы вылічэнні, варта іх вынік перамнажаць на каэфіцыент, які складае 1.2. Так вы атрымаеце лік секцый радыятара з улікам павялічаных цеплавых страт пакоя.

    Канкрэтныя прафесійныя разлікі ў формулах

    Разгледзім, як ажыццяўляецца разлік і мантаж сістэм абагрэву прафесіяналамі.

    Што такое гідраўлічны разлік

    У задачы агульнай гідраўлічнага разліку сістэмы ўваходзіць ніжэйзгаданае.

    1. Вызначэнне перасеку трубаправода і ў сувязі з гэтым - разлік аб'ёму вады ў сістэме ацяплення.
    2. Знаходжанне велічынь напорам (рабочых ціскаў) на розных участках сеткі.
    3. Вылічэнне падзенняў ціску / напору.
    4. Дакладная прывязка ўсіх кропак сеткі пры дынамічным і статычным рэжымах. Гэта трэба, каб забяспечыць дапушчальны ціск і патрэбны напор ў сістэме.

    Асноўныя вылічальныя залежнасці

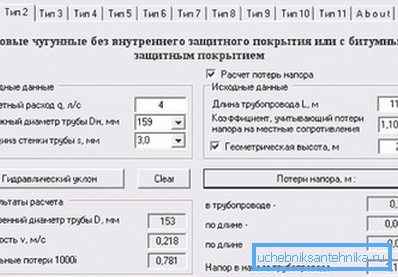

    Праграма для гідраўлічнага разліку.

    Цеплаахоўныя ўласцівасці якія агароджваюць канструкцый характарызуюцца велічынёй іх супраціву цеплавой перадачы (Ro).

    1. Гэта выяўляецца ў формуле: Ro = Rвн + Rк + Rв. Сімвал Rвн - гэта супраціў цеплааддачы ўнутранай часткі агароджы, яна ў сваю чаргу, апісваецца, як (m • 2 • ° C): Bm.
    2. Rвн = 1:? Ст. Тут? У - гэта каэфіцыент цеплавой аддачы ўнутранай часткі агароджваюць канструкцый, ён роўны 8.7 • (m • 2 • ° C): Bm.
    3. Rк з'яўляецца тэрмічным супрацівам агароджвае канструкцыі з паслядоўна размяшчанымі пластамі. Rк = R1 + R2 + ... + Rn + Rнаружного паветра.
    4. R1 =? / ?. Тут? азначае таўшчыню пласта ў міліметрах, а? - гэта каэфіцыент цеплаправоднасці, які апісваецца, як Bm: (m • 2 • ° C).
    5. Rв з'яўляецца супрацівам цеплааддачы вонкавага боку агароджы.
    6. Rв = 1:? Н. ? Н - гэта каэфіцыент цеплавой аддачы вонкавай часткі агароджы, ён выяўляецца, як 23 • Bm: (m • 2 • ° C).
    7. Каэфіцыент цеплавой перадачы k вылічаецца, згодна з формулай: k = 1: Rо.

    Такім чынам, перад тым, як разлічыць сістэму ацяплення, ажыццяўляецца вылічэнне таўшчыні асноўнага ўцяпляльнага пласта.

    Прывядзём канкрэтны прыклад.

    1. Знешняя сцяна з бетону:? = 2400 кг / м? /; ? 1 = 1.92 Вт / м • ° С; ? 1 = 100 міліметраў.
    2. Уцяпленне з пенаполіурэтану:? = 2400 кг / м ?; ? = 1.92 Вт / м • ° С; ? = Rо-1:? В-1:? Н-? 1:? 1.

    магутнасць сістэмы

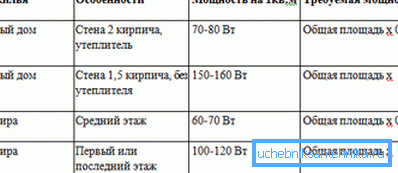

    Прыкладныя залежнасці магутнасці сістэмы ацяплення, зыходзячы з тыпу жылля.

    Цеплавая магутнасць ацяпляльнай сістэмы, у ватах, знаходзіцца па формуле: Qс = Qо + Qи-Qб.

    тут:

    • Qо з'яўляецца цеплавымі стратамі ў ватах скрозь якія агароджваюць канструкцыі;
    • Qи - гэта страты цяпла на цеплыню инфильтрирующего паветра, які ідзе праз дзверы, вокны, шчыліны (Вт);
    • Qб - паступлення цяпла ад бытавых прыбораў, таксама ў ватах.

    Гідраўлічны разлік трубаправода

    Разлік аб'ёму сістэмы ацяплення немагчымы без гідраўлічных вылічэнняў дыяметра трубаправода. Яны ажыццяўляюцца пры ўжо пэўных цеплавых нагрузках і разлічаным ціску (цыркуляцыйныя) у сістэме.

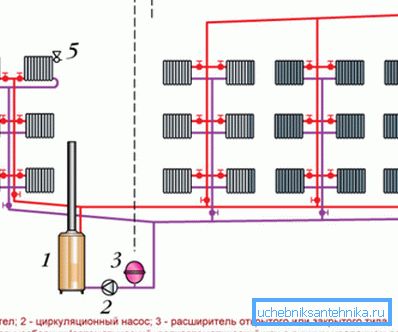

    Схема двухтрубная ацяплення.

    Напрыклад, у двухтрубной тыпе сетак асноўнае кольца цыркуляцыі мантуецца пры тупіковай разнавіднасці разводкі труб. Іншымі словамі - праз ніжні радыятар самага нагружанага і найбольш аддаленага ад цэнтра цяпла стояка.

    У дадзенай сітуацыі вы можаце выкарыстоўваць калькулятар разліку сістэмы ацяплення, размешчаны ў інтэрнэце, альбо ажыццявіць вылічэнні самастойна.

    Для гэтага трэба вызначыць дапаможны параметр - ўсярэдненую велічыню ўдзельных страт ціску, з прычыны трэння (Rср, у Па / м), на адзін метр труб. Формула выглядае так:

    Rср =? • рр: L; у Па / м.

    У ёй сімвалы значаць:

    • ? - гэта каэфіцыент, які ўлічвае страты ціску, з прычыны лакальных супраціваў, ад агульнага разлічанага ціску (цыркуляцыйнага), для сетак з прымусовай цыркуляцыяй дадзены параметр роўны 0.65;
    • рр з'яўляецца размяшчаюцца ціскам у праектаванай ацяпляльнай сістэме, у Паскаль;
    • L - гэта сумарная даўжыня цыркуляцыйнага кольцы, у метрах.

    цепластраты памяшкання

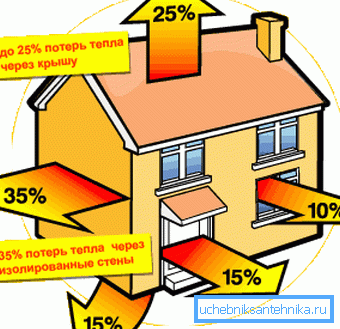

    Асноўныя цепластраты будынка.

    Асноўныя цеплавыя страты Qо (у ватах), скрозь якія агароджваюць канструкцыі дома знаходзяцца, згодна з формулай Qо = f • k • (TВ-tвн) • n.

    тут:

    • k - гэта каэфіцыент цеплавой перадачы агароджы;
    • f з'яўляецца разліковай плошчай агароджвае канструкцыі, у квадратных метрах;
    • TВ - тэмпература паветра ў пакоі, у градусах;
    • tвн - тэмпература вонкавага паветра, у градусах;
    • n з'яўляецца каэфіцыентам, які залежыць ад размяшчэння знешняй паверхні адносна вонкавага паветра.

    Выбар радыятараў, зыходзячы з іх характарыстык

    Перад тым, як разлічыць аб'ём вады ў сістэме ацяплення, варта абраць тып радыятараў, якія вы будзеце выкарыстоўваць. Ніжэй дадзена табліца характарыстык ўсіх вырабляюцца на дадзены момант іх разнавіднасцяў.

    радыятар Ціск: працоўнае, апрасоўка,

    максімум

    Агароджаныя., Па Ph Кар. дзеянне О2 Корр.действие

    свабодных

    токаў

    Корр.действие

    электропар

    Мощностьсекции, ват гарантыя
    трубчатыйстальной 6/129/18

    27

    6.5 / 9 ёсць ёсць слабое 85 1 год
    чыгунны 6/912/15

    20/25

    6.5 / 9 няма няма няма 110 10 гадоў
    алюміній 10/2015/30

    30/50

    7/8 няма ёсць ёсць 175/199 3/10 гадоў
    біметалаў 3557

    75

    6.5 / 9 ёсць ёсць слабое 199 3/10 гадоў

    выснову

    Працяглая эксплуатацыя ацяпляльнай сістэмы магчымая толькі пры яе пісьменным разліку і наступным правільным мантажы. Таму да праектавання сеткі трэба паставіцца вельмі сур'ёзна. Відэа ў артыкуле дапоўніць інфармацыю.
