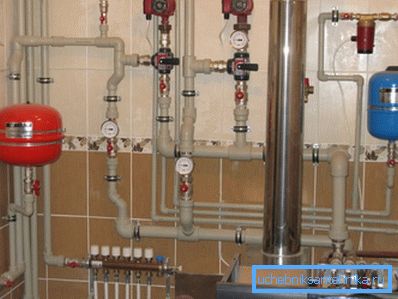

Якія параметры маюць патрэбу ў разліку пры праектаванні аўтаномнай сістэмы ацяплення? Як выконваецца разлік сістэмы ацяплення прыватнага дома ў кожным канкрэтным выпадку? У артыкуле мы дамо ў распараджэнне чытача ўсе неабходныя формулы, даведачныя дадзеныя і суправадзіў разлікі прыкладамі.

што лічым

З якіх этапаў складаецца разлік сістэмы ацяплення для прыватнага дома?

Што менавіта нам трэба будзе лічыць?

• Сумарную патрэба ў цяпле і адпаведную ёй магутнасць ацяпляльнага катла.
• Патрэба ў цеплавой энергіі асобнага памяшкання і, адпаведна, магутнасць ацяпляльнага прыбора ў ім.

Заўважце: нам трэба будзе закрануць і метады вызначэння цеплавой магутнасці для розных ацяпляльных прыбораў.

• Аб'ём пашыральнага бака.
• Параметры цыркуляцыйнага помпы.

У гэтым парадку і рушым далей.

цеплавая магутнасць

Груба ацаніць патрэбнасць дома ў цяпле можна двума спосабамі:

1. Па плошчы.
2. Па аб'ёме.

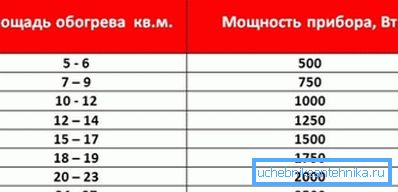

Разлік па плошчы

Гэтая методыка гранічна простая і заснаваная на БНіП паўвекавой даўнасці: на 10 квадратных метраў плошчы бярэцца адзін кілават цеплавой магутнасці. Такім чынам, дом агульнай плошчай 100 м2 можна абагрэць 10-киловаттным катлом.

Схема добрая тым, што не патрабуе лезці ў нетры і вылічваць цеплавое супраціў агароджваюць канструкцый. Але, як любая спрошчаная схема разлікаў, яна дае вельмі прыблізны вынік.

Прычын некалькі:

• Кацёл прагравае ўвесь аб'ём паветра ў памяшканні, які залежыць не толькі ад плошчы дома, але і ад вышыні столяў. А гэты параметр ў прыватным хатабудаванні можа вар'іравацца ў шырачэзных межах.
• Вокны і дзверы губляюць значна больш цяпла на адзінку плошчы, чым сцены. Хоць бы таму, што куды больш празрыстыя для інфрачырвонага выпраменьвання.
• Кліматычная зона таксама вельмі моцна ўплывае на страты цяпла праз якія агароджваюць канструкцыі. Павелічэнне дэльты тэмператур паміж памяшканнем і вуліцай ўдвая пацягне за сабой двухразовае павелічэнне выдаткаў на ацяпленне.

Разлік па аб'ёме з рэгіянальнымі каэфіцыентамі

Менавіта ў сілу пералічаных прычын лепш выкарыстоўваць ненашмат больш складаную, але якая дае куды больш дакладны вынік схему разлікаў.

1. За базавую значэнне прымаюцца 60 ват цяпла на кубаметр аб'ёму ацяплянага памяшкання.
2. На кожнае акно ў вонкавай сцяне да разліковай цеплавой магутнасці дадаецца 100 ват, на кожную дзверы - 200.
3. Атрыманы вынік памнажаецца на рэгіянальны каэфіцыент:

Давайце ў якасці прыкладу возьмем той самы дом плошчай у 100 квадратных метраў.

Аднак у гэты раз мы агаворым шэраг дадатковых умоў:

• Вышыня яго столяў - 3,5 метра.
• Дом мае 10 вокнаў і 2 дзверы ў вонкавых сценах.
• Ён размешчаны ў горадзе Верхаянску (сярэдняя тэмпература студзеня 45,4 С, абсалютны мінімум - 67,6 С).

Такім чынам, выканаем разлік ацяплення прыватнага дома для гэтых умоў.

1. Унутраны аб'ём ацяплянага памяшкання роўны 100 * 3,5 = 350 м3.
2. Базавую значэнне цеплавой магутнасці будзе роўным 350 * 60 = 21000 Вт.
3. Вокны і дзверы пагаршаюць сітуацыю: 21000+ (100 * 10) + (200 * 2) = 22400 ват.
4. Нарэшце, асвяжальны клімат Верхаянску прымусіць нас павялічыць і без таго вялікую цеплавую магутнасць ацяплення яшчэ ўдвая: 22400 * 2 = 44800 ват.

Як нескладана заўважыць, розніца з вынікам, атрыманых па першай методыцы - больш чатырохкратнай.

ацяпляльныя прыборы

Як разлічыць ацяпленне ў прыватным доме для асобных памяшканняў і падабраць адпаведныя гэтай магутнасці ацяпляльныя прыборы?

Сама методыка разліку патрэбнасці ў цяпле для асобнага пакоя цалкам ідэнтычная прыведзенай вышэй.

Да прыкладу, для пакоя плошчай 12 м2с двума вокнамі ў апісаным намі доме разлік будзе мець такі выгляд:

1. Аб'ём пакоя роўны 12 * 3,5 = 42 м3.
2. Базавая цеплавая магутнасць будзе роўнай 42 * 60 = 2520 ват.
3. Два акна дададуць да яе яшчэ 200. 2520 + 200 = 2720.
4. Рэгіянальны каэфіцыент павялічыць патрэба ў цяпле ўдвая. 2720 ​​* 2 = 5440 ват.

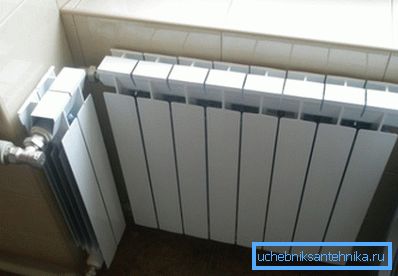

Як пералічыць атрыманае значэнне ў колькасць секцый радыятара? Як падабраць колькасць і тып ацяпляльных канвектараў?

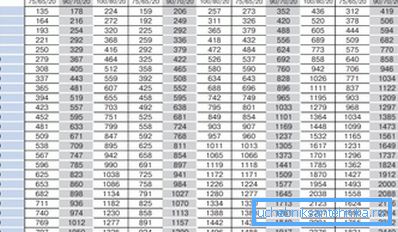

• Вытворцы заўсёды паказваюць цеплавую магутнасць для канвектараў, пласціністых радыятараў і г.д. ў суправаджальнай дакументацыі.

• Для секцыйных радыятараў неабходную інфармацыю звычайна можна знайсці на сайтах дылераў і вытворцаў. Там жа нярэдка можна выявіць калькулятар для пераліку кілават у секцыі.
• Нарэшце, калі вы карыстаецеся секцыйныя радыятары невядомага паходжання, пры іх стандартным памеры ў 500 міліметраў па восях ніпеляў можна арыентавацца на наступныя асераднёныя значэнні:

У аўтаномнай ацяпляльнай сістэме з яе памяркоўнымі і прадказальнымі параметрамі цепланосбіта часцей за ўсё выкарыстоўваюцца алюмініевыя радыятары. Іх разумная цана вельмі прыемным чынам спалучаецца з прыстойным знешнім выглядам і высокай цеплааддачай.

У нашым выпадку алюмініевых секцый магутнасцю 200 ват спатрэбіцца 5440/200 = 27 (з акругленнем).

Як заўсёды, ёсць пара тонкасцяў.

• Пры бакавым падключэнні многосекционного радыятара тэмпература апошніх секцый куды ніжэй, чым першых; адпаведна, падае цеплавой паток ад ацяпляльнага прыбора. Вырашыць праблему дапаможа простая інструкцыя: подключайте радыятары па схеме знізу ўніз.
• Вытворцы паказваюць цеплавую магутнасць для дэльты тэмператур паміж цепланосбітам і памяшканнем у 70 градусаў (напрыклад, 90 / 20С). Пры яе зніжэнні цеплавой паток будзе падаць.

асаблівы выпадак

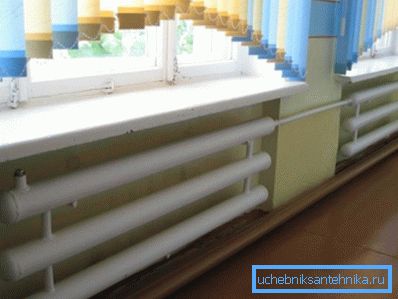

Нярэдка ў якасці ацяпляльных прыбораў у прыватных дамах выкарыстоўваюцца самаробныя сталёвыя рэгістры.

Звярніце ўвагу: яны прыцягваюць не толькі нізкай сабекоштам, але і выключнай трываласцю на парыў, што вельмі дарэчы пры падключэнні хаты да цеплатрасе. У аўтаномнай сістэме ацяплення іх прывабнасць зводзіцца на нішто непатрабавальным знешнім выглядам і невысокай цеплааддачай на адзінку аб'ёму ацяпляльнага прыбора.

Тым не менш: як ацаніць цеплавую магутнасць рэгістра вядомага памеру?

Для адзіночнай гарызантальнай круглай трубы яна вылічаецца па формуле віду Q = Pi * Dн * L * k * Dt, у якой:

• Q - цеплавой паток;
• Pi - лік пі, якое прымаецца роўным 3,1415;
• Dн - вонкавы дыяметр трубы ў метрах;
• L - яе даўжыня (таксама ў метрах);
• k - каэфіцыент цеплаправоднасці, які бярэцца роўным 11,63 Вт / м2 * С;
• Dt - дэльта тэмператур, розніца паміж цепланосбітам і паветрам ў пакоі.

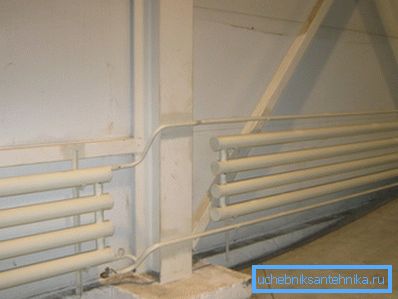

У многосекционном гарызантальным рэгістры цеплааддача ўсіх секцый, акрамя першай, памнажаецца на 0,9, паколькі яны аддаюць цяпло, якое ўзыходзіць патоку нагрэтага першай секцыяй паветра.

Давайце вылічым цеплааддачу четырехсекционного рэгістра з дыяметрам секцыі 159 мм і даўжынёй 2,5 метра пры тэмпературы цепланосбіта 80 С і тэмпературы паветра ў пакоі 18 С.

1. Цеплааддача першай секцыі роўная 3,1415 * 0,159 * 2,5 * 11,63 * (80-18) = 900 ват.
2. Цеплааддача кожнай з астатніх трох секцый роўная 900 * 0,9 = 810 ват.
3. Сумарная цеплавая магутнасць ацяпляльнага прыбора - 900+ (810 * 3) = 3330 ват.

пашыральны бак

І ў гэтым выпадку ёсць дзве методыкі разліку - простая і дакладная.

простая схема

Просты разлік просты дашчэнту: аб'ём пашыральнага бака бярэцца роўным 1/10 аб'ёму цепланосбіта ў контуры.

Адкуль узяць значэнне аб'ёму цепланосбіта?

Вось пара найпростых рашэнняў:

1. Запоўніце контур вадой, Стравіце паветра, а потым зліце ўсю ваду праз сбросник ў любую мерную посуд.
2. Акрамя таго, груба аб'ём збалансаванай сістэмы можна вылічыць з разліку 15 літраў цепланосбіта на кілават магутнасці катла. Так, у выпадку катла магутнасцю 45 кВт ў сістэме будзе прыкладна 45 * 15 = 675 літраў цепланосбіта.

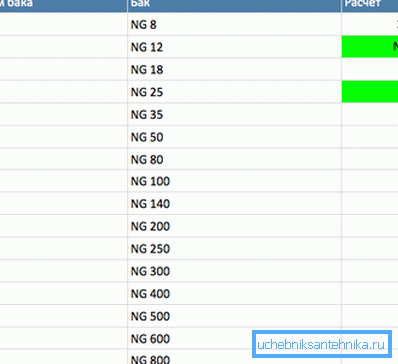

Стала быць, у гэтым выпадку разумным мінімумам будзе пашыральны бак для сістэмы ацяплення ў 80 літраў (з акругленнем у большы бок да стандартнага значэння).

дакладная схема

Больш дакладна можна сваімі рукамі разлічыць аб'ём пашыральнага бака па формуле V = (Vt х E) / D, у якой:

• V - шуканае значэнне ў літрах.
• Vt - поўны аб'ём цепланосбіта.
• E - каэфіцыент пашырэння цепланосбіта.
• D - каэфіцыент эфектыўнасці пашыральнага бака.

Відавочна, апошнія два параметру маюць патрэбу ў каментарах.

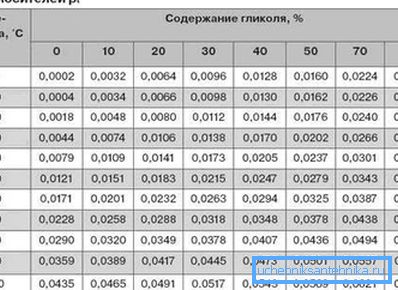

Каэфіцыент пашырэння вады і бедных водна-гліколевая сумесяў можна ўзяць па наступнай табліцы (пры нагрэве з зыходнай тэмпературы ў +10 С):

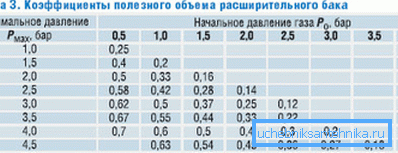

Каэфіцыент эфектыўнасці бачка можна разлічыць па формуле D = (Pv - Ps) / (Pv + 1), у якой:

• Pv - максімальны ціск у контуры (ціск спрацоўвання ахоўнага клапана).

Падказка: звычайна яно бярэцца роўным 2,5 кгс / см2.

• Ps- статычнае ціск контуру (яно ж - ціск зарадкі бака). Яно разлічваецца як 1/10 частка перападу у метрах паміж узроўнем размяшчэння бака і верхняй кропкай контуру (залішні ціск у 1 кгс / см2 падымае вадзяны слуп на 10 метраў). Ціск, роўнае Ps, ствараецца ў паветранай камеры бака перад запаўненнем сістэмы.

Давайце ў якасці прыкладу падлічым патрабаванні да бачка для наступных умоў:

• Перапад вышыні паміж бакам і верхняй кропкай контуру роўны 5 метрам.
• Магутнасць ацяпляльнага катла ў доме роўная 36 кВт.
• Максімальны нагрэў вады роўны 80 градусам (з 10 да 90С).

Такім чынам:

1. Каэфіцыент эфектыўнасці бака будзе роўным (2,5-0,5) / (2,5 + 1) = 0,57.

1. Аб'ём цепланосбіта з разліку 15 літраў на кілават роўны 15 * 36 = 540 літраў.
2. Каэфіцыент пашырэння вады пры нагрэве на 80 градусаў роўны 3,58%, або 0,0358.
3. Такім чынам, мінімальны аб'ём бака роўны (540 * 0,0358) / 0,57 = 34 літра.

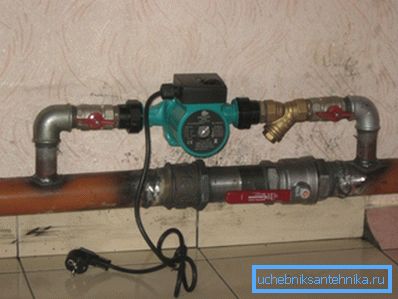

цыркуляцыйны помпа

Як падабраць аптымальныя параметры цыркуляцыйнага помпы для сістэмы ацяплення?

Для нас важныя два параметру: ствараемы помпай напор і яго прадукцыйнасць.

З напорам усё не проста, а вельмі проста: контур любой разумнай для прыватнага дома працягласці запатрабуе напору не больш мінімальных для бюджэтных прылад 2 метраў.

Даведка: перапад у 2 метры прымушае цыркуляваць сістэму ацяплення 40-кватэрнага дома.

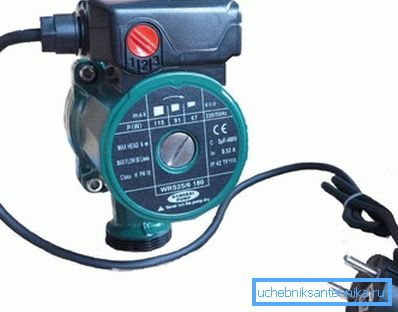

Найпросты спосаб падабраць прадукцыйнасць - памножыць аб'ём цепланосбіта ў сістэме на 3: контур павінен абгортвацца тройчы за гадзіну. Так, у сістэме аб'ёмам 540 літраў досыць помпы прадукцыйнасцю 1,5 м3 / гадзіна (з акругленнем).

Больш дакладны разлік выконваецца па формуле G = Q / (1,163 * Dt), у якой:

• G - прадукцыйнасць у кубаметрах у гадзіну.
• Q - магутнасць катла або ўчастка контуру, дзе трэба будзе забяспечыць цыркуляцыю, у кілаватах.
• 1,163 - каэфіцыент, прывязаны да сярэдняй цеплаёмістасці вады.
• Dt - дэльта тэмператур паміж падачай і обратку контуру.

Падказка: для аўтаномнай сістэмы стандартныя параметры - 70/50 С.

Пры праславутай цеплавой магутнасці катла ў 36 кВт і дэльце тэмператур у 20 З прадукцыйнасць помпы павінна складаць 36 / (1,163 * 20) = 1,55 м3 / ч.

заключэнне

Спадзяемся, што падалі ў распараджэнне чытача ўсе неабходныя матэрыялы. Дадатковую інфармацыю аб тым, як выконваецца разлік ацяплення ў прыватным доме, можна знайсці ў прымацаваным відэа. Поспехаў!
