Разліковая тэмпература вонкавага паветра для праектавання

Ад чаго залежыць тэмпература батарэй ацяплення ў гарадской кватэры? Рэгламентуюць Ці яе ДАСТ або БНіП? Як тэмпературны графік ацяпляльнай сістэмы звязаны з кліматычную зонай? Давайце паспрабуем адказаць на гэтыя пытанні.

Разліковая тэмпература паветра

Паняцце тэмпература ацяпляльнага перыяду мае дачыненне не толькі да тэмпературнага графіку. Ім вызначаюцца патрабаванні да ступені цеплаізаляцыі будынка, памерах і цеплавога патоку ад размешчаных у жылых і іншых памяшканнях ацяпляльных прыбораў, шкленні і якасці герметызацыі пад'ездаў.

Дык што ж гэта за паняцце? Гэта ўсяго толькі усярэдненая тэмпература найбольш халодных пятидневок за апошнія 50 гадоў, пры якой праца сістэмы ацяплення павінна забяспечыць камфортныя ўмовы ўнутры будынкаў.

Гэтыя ўмовы апісаны ў пастанове Урада РФ ад 23.05.2006 Правілы прадастаўлення камунальных паслуг грамадзянам:

• У жылых пакоях, размешчаных у сярэдзіне дома, тэмпература не павінна быць ніжэй +18 С; у кутніх - +20 С.

Нюанс: пры разліковай тэмпературы ніжэй -31 З гэтыя значэння павышаюцца да +20 і +22 градусаў адпаведна.

• У санвузле павінна быць не менш за +16 градусаў, у ваннай - +25.

Для грамадскіх устаноў рэкамендацыі можна знайсці ў БНіП 41-01-2003 і ведамасных нормах. Так, у класных памяшканнях павінна быць не менш за +21 З, а ў харчовых крамах - +12 С; у лякарні рэкамендаваны тэмпература пасля атапластыка роўная +22, а пры адхіленнях у працы шчытападобнай залозы - +15.

Вернемся, аднак, трохі назад. Адкуль праектоўніку ўзяць разліковыя тэмпературы паветра для таго ці іншага горада?

Уся неабходная інфармацыя змяшчаецца ў БНіП 23-01-99 Будаўнічая кліматалогія. Цікава, што ў выдадзеным праз 8 гадоў пасля распаду Саюза дакуменце згадваюцца ўсе асноўныя населеныя пункты былых саюзных рэспублік.

тэмпературны графік

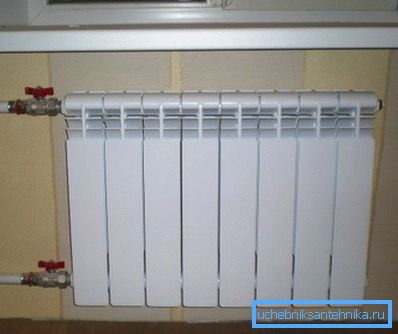

Якой павінна быць тэмпература радыятараў ацяплення ў кватэры, якая дазваляе забяспечыць апісаныя ўмовы?

Яе вызначае сярэднесутачная тэмпература паветра на вуліцы.

Залежнасць апісваецца двума тэмпературнымі графікамі:

• Для цеплатрасы на выхадзе з ЦЭЦ або кацельні тэмпература падае і зваротнага трубаправодаў знаходзіцца ў межах 150/70 С.
• Ць ўнутрыдамавой сістэме тэмпературны рэжым ацяплення павінен укладвацца ў значэння 95/70 градусаў у двухтрубной сістэме (гэта значыць амаль ва ўсіх шматкватэрных дамах) і 105/70 ў однотрубных сістэмах ацяплення будынкаў.

Звярніце ўвагу: у дашкольных установах максімальная тэмпература вады ў сістэме ацяплення не можа перавышаць +37 С. Менавіта для кампенсацыі гэтага невысокага значэння радыятары ў групах звычайна маюць вельмі вялікія памеры.

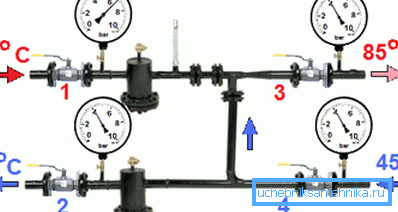

Чаму тэмпература ацяплення ў кватэры гэтак моцна адрозніваецца ад параметраў трасы? Каб адказаць на гэтае пытанне, трэба сцісла растлумачыць прынцып працы элеваторный вузла (цеплавога пункта дома).

Патрабаванні да сістэмы ацяплення ў пэўным сэнсе ўзаемавыключальныя. З аднаго боку, чым менш роскід тэмператур паміж падачай і обратку - тым раўнамерней будуць нагрэтыя батарэі ў доме і тым вышэй апынецца эфектыўнасць канцавых ацяпляльных прыбораў. Раз так - відавочна, што хуткасць цыркуляцыі ў сістэме павінна быць дастаткова высокай.

Аднак перагрэў обратку вельмі непажаданы для ЦЭЦ: з-за пэўных тэхнічных абмежаванняў ваду перад яе запускам на новы цыкл спачатку прыходзіцца папярэдне астуджаць да тых самых 70 С.

Прылада элеватара даволі дасціпна абыходзіць супярэчнасць: частку вады з зваротнага трубаправода залучаецца ў паўторны цыкл цыркуляцыі. У выніку пры падачы на ​​ўваходных засаўках у 140 С на дом (непасрэдна ў радыятары) ідзе ўсяго 90-95 градусаў.

Аб сучаснай сістэме ацяплення ў шматкватэрным доме карысна ведаць яшчэ некалькі рэчаў.

• Пры тэмпературы падачы на ​​трасе да 90 градусаў, сістэма ГВС павінна быць запитана з які падае трубаправода; пры перавышэнні гэтага значэння - з адваротнага. Калі пераключэння не адбылося, у сістэме ГВС можа апынуцца столькі ж, колькі на прамой нітцы цеплатрасы. Якія наступствы гэта будзе мець для гнуткіх падводак і гумовых пракладак - здагадацца няцяжка.
• У крытычных сітуацыях нарматывы тэмператур у самой сістэме ацяплення таксама могуць быць перавышаныя. Скажам, пры масавых скаргах на холад у кватэрах практыкуецца работа элеватара без сопла, з заглушаным подсосом.

рэгуляванне

Як выконваецца рэгулёўка тэмпературы ацяплення ў сістэмах ЦО пасля ўваходных засавак?

элеватар

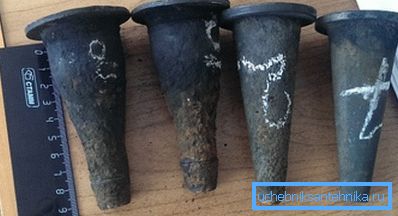

Штатна тэмпература ацяплення ў сістэме можа мяняцца толькі адным спосабам - зменай дыяметра сопла. Усе змены павінны быць узгоднены з прадстаўнікамі арганізацыі - пастаўшчыка цяпла (камунальных цеплавых сетак); рашэння аб тым, заварыць сопла або рассверлить яго, прымаюцца на падставе замераў тэмпературы і ціску ў элеваторный вузле і ў цеплавых калодзежах.

Дэмантаж сопла і змяненне яго памераў займаюць не больш за паўгадзіны і патрабуюць поўнай працаздольнасці запорной арматуры ў вузле. Уласна, досыць перакрыць па крузе ўсе засаўкі (ўваходныя, ГВС, дамавікі) і разабраць усе тры фланца на элеватары. Рассверленное або заваранай сопла мантуецца ў зваротным парадку.

Рада: новыя паронитовые пракладкі для трубавых фланцев аказваюцца на складах жыллёвых арганізацый, нажаль, нячаста. Пры дэмантажы элеватара або замене засавак сваімі рукамі дапаможа простая інструкцыя: пракладка выразаецца з аўтамабільнай камеры.

Варта згадаць яшчэ пару спосабаў, якімі можа рэгулявацца тэмпература ацяплення - вады ў трубах і, адпаведна, радыятараў.

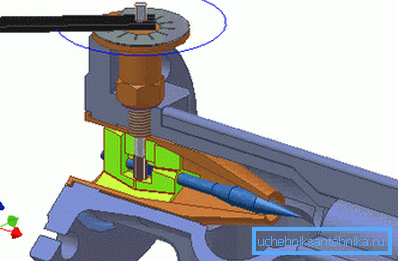

• Замест звычайнага сопла з пастаянным дыяметрам можа выкарыстоўвацца рэгуляваны элеватар. Простая падладка прапускной здольнасці дазваляе гнутка наладжваць тэмпературу сумесі і обратку.

• Акрамя таго, для змяншэння тэмпературы зваротнага трубаправода можна паменшыць перапад ціску на элеватары. Гэта робіцца ўваходных зваротнай засаўкай.

Як менавіта?

• ГВС перамыкаецца на прамую нітку.

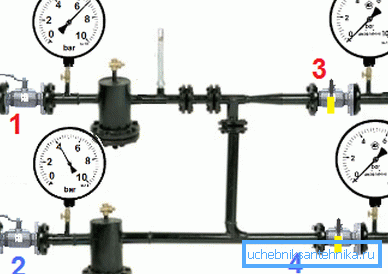

• Замерыцца ціск на якая падае нітцы да элеватара. Затым манометр ўкручваецца ў зваротны трубаправод у любой яго кропцы.
• Ўваходная зваротная засаўка цалкам зачыняецца і павольна прыадчыняецца, пакуль розніца ціскаў паміж якія падаюць і зваротным трубаправодамі не паменшыцца на 0,2 кгс / см2 ад зыходнай. Пры неабходнасці паўторныя замеры тэмператур і далейшае змяншэнне перападу па манометры паўтараецца праз суткі з тым жа крокам.

Звярніце ўвагу: калі проста часткова зачыніць цалкам адкрытую засаўку, яе шчочкі могуць заклінавала штоком і апусціцца ў працоўнае становішча пазней. У выніку обратку апынецца цалкам закрытай. Цана прыпынку цыркуляцыі ў ацяпляльны сезон - гарантаваная размарозка пад'язнога ацяплення.

Кватэра

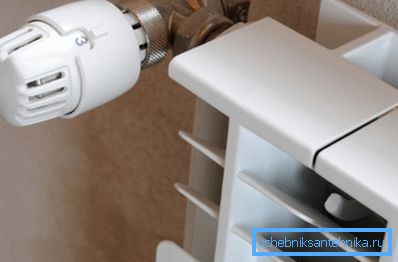

Як рэгулюецца тэмпература вады ў трубах ацяплення ўнутры асобнай кватэры? Па зразумелых прычынах яе можна толькі паменшыць дросселирующей запорной арматурай. Для гэтай мэты на выхадзе кожнага ацяпляльнага прыбора ставіцца дросель або термостатическая галоўка, якая рэгулюе ўласную праходнасць у залежнасці ад тэмпературы ў пакоі.

У крайнім выпадку, тэмпература цепланосбіта ў сістэме ацяплення можа рэгулявацца і шаравым вентылем; аднак яго адчувальнасць да становішча рычага робіць наладу даволі нязручнай.

Што рабіць, калі цеплааддача ацяпляльнага прыбора недастатковая?

Вось меры, здольныя павялічыць яе.

• Простае даданне новых секцый з далёкага ад падводак канца падыме цеплавой паток ад радыятара нелінейна, але даволі прыкметна. Чаму нелінейна? Ды таму, што канец батарэі заўсёды будзе халадней яе падводак.
• Перамычка паміж падводкамі, забяспечаная вентылем, здольная пры яго закрыцці павялічыць паток цепланосбіта праз секцыі. Стала быць, прыбор стане аддаваць больш цяпла. А вось цалкам глушыць перамычку не варта: без яе рэгулёўка тэмпературы батарэй ацяплення дроселямі прывядзе да даволі непрыемнага зносін з замярзае суседзямі.
• Падводкі можна падключыць да радыятара не толькі зборку, але і знізу. Тады цепланосбіт будзе раўнамерна цыркуляваць праз усе секцыі, што таксама падыме тэмпературу ў кватэры.

• Нарэшце, не варта забываць пра прамыванне. Скід вады праз промывочной кран і шланг у каналізацыю выдаляць з батарэі назапашаныя глей і пясок, аднаўляючы цыркуляцыю па ўсім аб'ёме.

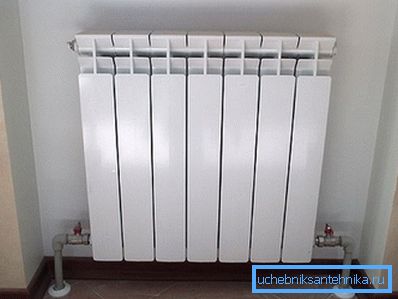

Дарэчы: радыятары з ніжнім падключэннем не маюць патрэбы ў прамыванні. Менавіта таму, што цепланосбіт раўнамерна рухаецца па ўсёй даўжыні ніжняга калектара.

Цёплая падлога

Як падключыць да сістэмы ЦО нізкатэмпературнае ацяпленне? Бо для цёплай падлогі тэмпературы вышэй + 45С катэгарычна непрымальныя.

Спосаб, якім нізкатэмпературныя сістэмы ацяплення адпавядаюць з ЦО, жыва нагадвае прынцып працы элеваторный вузла. Частка цепланосбіта залучаецца ў паўторную цыркуляцыю, якая забяспечваецца маламагутным помпай. Рэгуляванне тэмпературы ажыццяўляецца двухпроходным клапанам з термоголовкой.

заключэнне

Спадзяемся, што нам удалося задаволіць цікаўнасць чытача, пазнаёміўшы яго з некаторымі аспектамі працы ацяпляльных сістэм. Як заўсёды, прымацаванае відэа прапануе дадатковую інфармацыю. Поспехаў!
