Разводка ацяплення: як усё ўладкована

Які бывае разводка труб ацяплення ў шматкватэрным доме? Што такое верхняя разводка ацяплення і чым яна адрозніваецца ад ніжняй? Якія памеры труб выкарыстоўваюцца? Што такое элеватар? Паспрабуем адказаць на гэтыя пытанні.

тэрміналогія

Спачатку, каб пазбегнуць блытаніны вызначымся з тэрмінамі.

• Элеваторный, або цеплавой вузел - месца, дзе засяроджана кіраванне ацяпляльнай сістэмай і гарачым водазабеспячэннем дома або яго часткі.

Акрамя таго: элеваторный вузел прыводзіць тэмпературу і ціск цепланосбіта да аптымальных для працы ацяпляльнай сістэмы паказчыках. Так, перапад паміж якая падае і зваротнай ніткамі трасы дасягае 4 кгс / см2; у той жа час для цыркуляцыі вады праз батарэі цалкам дастаткова перападу ў 0,2 кгс / см2.

• водоструйной элеватар - асноўны элемент элеваторный вузла, камера змешвання, у якой больш гарачая вада з падачы змешваецца з уключаліся ў паўторную цыркуляцыю вадой обратку.
• падсмоктванне - труба, якая злучае падачу і обратку ў элеваторный вузле. Праз яе больш халодная вада зваротнага трубаправода паступае на паўторны цыкл цыркуляцыі.
• разліў (Лежневка) - гарызантальная труба, якая падае цепланосбіт ад элеваторный вузла да стаяках.
• стаякі - вертыкальныя ўчасткі сістэмы ацяплення, якія падаюць ваду непасрэдна да ацяпляльных прыбораў.
• падводкі - трубы, якія злучаюць стояк з батарэяй.

Такім чынам, якія схемы разводкі сістэм ацяплення могуць выкарыстоўвацца ў шматкватэрных дамах? Якія элементы яны ўключаюць?

элеваторный вузел

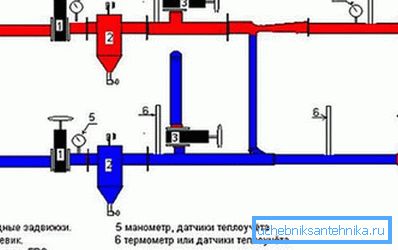

Мінімальны джэнтльменскі набор для найпростага элеваторный вузла складаецца з:

1. Пары ўваходных засавак - на якая падае і зваротнай нітках.
2. Гразявікоў на падачы і, радзей, на обратку.
3. Уласна элеватара з подсосом і соплам.
4. Дамавікоў засавак, адсякае дамавую сістэму ацяплення.
5. Пары скідаў, якія дазваляюць цалкам асушыць сістэму.
6. Кантрольных вентыляў для замеру ціску і тэмпературы.

Апцыянальна могуць прысутнічаць:

1. Ўрэзкі гарачага водазабеспячэння (па адной або па дзве на кожную нітку). У другім выпадку для забеспячэння пастаяннай цыркуляцыі праз контур ГВС фланец паміж ўрэзку на кожнай ніткі камплектуецца падпорнай шайбай.

1. Ўрэзкі асобных спажыўцоў (гандлёвых кіёскаў, крам і г.д.). Тут шайбируется сама ўрэзка на фланцы перад запорной арматурай; шайба абмяжоўвае расход вады праз асобны контур.

разліву

У залежнасці ад іх размяшчэння вылучаюць дзве схемы разводкі ацяплення.

ніжні

Ніжні разліў, або сістэма ацяплення з ніжняй разводкай выкарыстоўваецца ў большасці сучасных будынкаў. І які падае, і зваротны разліву знаходзяцца ў склепе. Стаякі злучаюцца парамі перамычкамі, размешчанымі ў кватэры верхняга паверху або на гарышчы; у верхняй кропцы кожнай перамычкі прысутнічае воздушник (кран Маеўскага).

Кожны стояк ўяўляе сабой перамычку паміж разліву. Непазбежны дысбаланс паміж блізкімі да элеваторный вузлу і далёкімі ад яго стояк кампенсуецца розніцай у памерах і праходнасці труб. Прывядзём тыповыя значэння ДК для контуру ацяплення, які абслугоўвае пад'езд у сучасны дзесяціпавярховы доме.

Якія перавагі дае ніжняя разводка труб ацяплення?

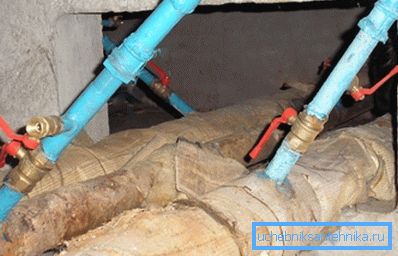

• Уся запорная арматура на парных стояках сабрана ў адным месцы. Для адключэння ня трэба падымацца на гарышча.

• Скід цепланосбіта ў тэхнічны падвал пры рамонце не ўяўляе ніякіх праблем.

Зрэшты: нярэдка падвалы выкарыстоўваюцца пад складскія або дапаможныя памяшканні крам. У гэтым выпадку пра нейкі перавазе казаць, самі разумееце, не даводзіцца: скідаць стаякі давядзецца праз шланг у каналізацыю.

Галоўны недахоп, якім валодае ніжняя разводка сістэм ацяплення - працаёмкасць іх запуску пасля скіду. Каб цыркуляцыя пачалася праз усе стаякі, трэба нацкоўваць паветра. Між тым не ўсе жыхары верхніх кватэр ўмеюць гэта рабіць; не варта забываць і пра пустыя памяшканні.

верхні

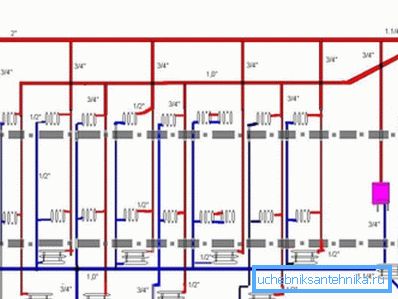

Верхні разліў, ці апал з верхняй разводкай падачы цалкам прадказальна адрозніваецца тым, што якая падае нітка разліву вынесена на гарышча. Обратку застаецца ў склепе. Кожны стояк ўяўляе сабой асобны, незалежны ад іншых стояков элемент.

На гарышчы, акрамя разліву падачы, у гэтым выпадку аказваюцца:

1. Адсякаюць стаякі ад падачы вентыля.
2. Заглушкі для іх скіду (дакладней, для подсоса паветра, неабходнага, каб цалкам асушыць групу ацяпляльных прыбораў).
3. Пашыральны бак. Нягледзячы на ​​назву, ён не кампенсуе павелічэнне аб'ёму цепланосбіта пры нагрэве (сістэма бо не аўтаномная, а падключана да цеплатрасе). Бак, размешчаны ў верхняй кропцы які падае разліву, пракладзенай з мінімальным ухілам, служыць для збору паветра, які выдаляецца адтуль праз скідны вентыль.

Такая схема разводкі сістэмы ацяплення масава ўжывалася прыкладна да 80-х гадоў мінулага стагоддзя.

Як яна выглядае на фоне ніжняга разліву?

• Асноўная праблема тут - працаёмкасць скіду запуску асобнага стояка. Для поўнага яго асушэння неабходна:

• Перакрыць вентыль на гарышчы.
• Перакрыць вентыль ў склепе і выкруціць заглушку.
• Выкруціць заглушку на гарышчы.

Дзіўна, што, цэлым домам сістэма ацяплення з верхняй разводкай падачы скідаецца і запускаецца куды прасцей, асабліва калі скід ад пашыральнага бака ацяплення выведзены ў элеваторный вузел. Нажаль: скід дома звязаны са стратай вялікай колькасці цепланосбіта, што непажадана з пункту гледжання эканоміі цеплавой энергіі.

• Галоўная перавага верхняга разліву - менавіта ў тым, што запуск лімітава просты і не залежыць ад жыхароў дома. Дастаткова толькі павольна (у пазбяганне гідраўдару) адкрыць дамавікі засаўкі на падачы і обратку, пасля чаго застаецца толькі скінуць паветра з пашыральнага бака.

стаякі

Разводка цепланосбіта па ацяпляльных прыбораў у прыватным доме можа быць гарызантальнай і вертыкальнай (стоячной). У шматкватэрных дамах на розных участках гэтыя схемы суседнічаюць: калі разліў заўсёды ўяўляе сабой гарызантальную разводку, то стояк - разводка вертыкальная.

Што карысна ведаць аб стояках ў шматкватэрным доме?

• Ні на адным паверсе, акрамя верхняга у доме з ніжнім разліву, урэзкі радыятараў не павінны замыкаць паміж сабой парныя стаякі. Калі ўрэзаць ацяпляльны прыбор паміж якія падаюць і зваротным стояка на пятым паверсе дзесяціпавярховы дома, жыхары верхніх паверхаў будуць мерзнуць: цыркуляцыя вышэй урэзкі практычна спыніцца.
• У дамах новых праектаў адзін з парных стояков нярэдка робіцца халастым (гэта значыць не падключаецца да батарэяў). Схема разводкі ацяплення з халастымі стояк дазваляе перепускает парныя стаякі з склепа, без удзелу жыхароў. Дастаткова толькі ўсталяваць на халасты нітцы сбросник замест заглушкі і перагнаць яе на скід: паветраная корак цалкам вылеціць на фронце вады.
• У сталінцы на адзін стояк паралельна, без пераходу дыяметра нярэдка падключаецца два радыятара. Пры гэтым сам стояк служыць перамычкай паміж іх падводкамі. такая

разводка сістэмы ацяплення цалкам працаздольная, але толькі пры вялікім (ДУ25) дыяметры падводак.

Практычнае следства: калі вы сваімі рукамі жадаеце мяняць ўнутрыкватэрных разводку, альбо выкарыстоўвайце трубы для ацяплення таго ж дыяметра, альбо дросселируйте перамычку. Інструкцыя звязана з тым, што пры дыяметры перамычкі 25 мм і падводках з умоўным праходам 15-20 батарэі будуць проста-проста лядоўнямі.

Гарызантальная ўнутрыкватэрных разводка

У многіх новабудоўлях можна сустрэць параўнальна экзатычную схему: у кватэру заходзяць адводы ад стаякоў, якія дазваляюць развесці ацяпляльныя прыборы пад адвольную планіроўку. Пры гэтым дыяметр стояков і адводаў падбіраецца так, што гарызантальны контур ў вашай кватэры ня садзіць параметры ацяплення ў кватэрах вышэй або ніжэй.

Акрамя адвольнай планіроўкі, гарызантальны контур з адным уваходам і выхадам дазваляе наладзіць улік цеплавой энергіі. Па меры таго, як кошт ацяплення квадратнага метра павялічваецца, ўстаноўка лічыльнікаў робіцца ўсё больш актуальнай.

Як правільна зрабіць разводку ацяплення ў гарызантальным контуры асобна ўзятай кватэры?

Па сціплым меркаванні аўтара, найбольш разумным будзе адаптаваць да гэтай сітуацыі Ленінградка, або барачнага схему разводкі.

• Па перыметры кватэры пракладваецца непарыўнае кольца памерам ДУ25. Пад дзвярнымі праёмамі яно топіцца ў сцяжку або пракладваецца пад насцільна падлогай.
• Ацяпляльныя прыборы ўразаюцца паралельна кольцы, не раздзіраючы яго. Памер падводак - ДУ20. Схема падлучэння асобнага радыятара - ніжняя або дыяганальная.
• Кожны радыятар камплектуецца воздушником ў адной з верхніх коркаў. Апцыянальна могуць быць устаноўлены дроселі або термоголовки і адсякаюць вентыля на падводках.

заключэнне

Спадзяемся, што нашы рэкамендацыі апынуцца карыснымі чытачу. Дадатковую інфармацыю аб тым, як можа быць рэалізаваная разводка ацяплення ў кватэры, прапануе прымацаванае відэа. Поспехаў!
