Рэгістр з гладкіх труб: што варта ўлічыць пры яго зборцы
Пры абаграванні памяшканняў, якія маюць вялікі аб'ём: складоў, цэхаў, ангараў, грамадскіх арганізацый, больш за ўсё эфектыўныя рэгістры ацяплення з гладкіх труб. Яны маюць вялікую працягласць. Таму ствараюць не лакальны, а аб'ёмны крыніца цяпла.
У жылых дамах рэгістры выкарыстоўваюцца ў туалетах і ванных, у якіх мантаж радыятараў невыгодны, з-за іх складанай паверхні.
характарыстыкі прыбора
- Прылада складаецца з некалькіх труб, якія злучаныя перамычкамі і размешчаны ў сцяны. (Гл. Таксама артыкул Як павялічыць цеплааддачу трубы ацяплення: асаблівасці.)
- Цепланосбіт - пар, антыфрыз, вада, алей, паступае ў рэгістр з аднаго боку і адводзіцца з другога.
Звярніце ўвагу! Між элементамі павінны быць прамежкі роўныя іх перасеку + 50 мм. Гэта выключае іх ўзаемнае апрамяненне, і цеплааддача рэгістраў з гладкіх труб павялічваецца.
- Дыяметр элементаў можа складаць ад 25 мм да 400.
- Максімальна дапушчальнае ціск у прыборах павінна раўняцца 1 Мпа.
- Найбольш распаўсюджаны матэрыял рэгістраў - гэта электросварные трубы, зробленыя з вугляродзістай, нержавеючай альбо низколегированной сталі. Сустракаюцца і самаробныя прыстасаванні з чыгунных элементаў.
Звярніце ўвагу! Алюмініевыя вырабы маюць вялікую цеплааддачу, чым сталёвыя. Аднак яны не даўгавечныя. Якаснымі цепланосбіта моцна ўплывае на тэрмін іх эксплуатацыі.
- Патрубкі прыбора мантуюцца трыма спосабамі: разьбовым, фланцавых і зварным.
класіфікацыя прыстасаванняў
Прыбор можа мець дзве канфігурацыі.

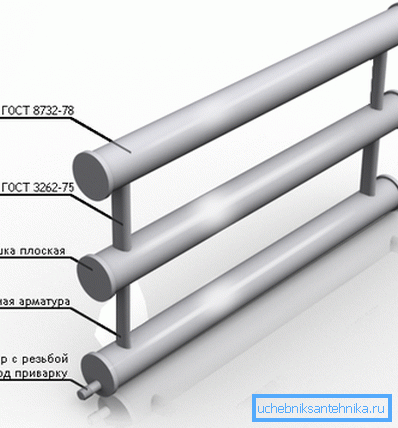

- Секцыйныя аналагі складаюцца з 2/4 элементаў, тарцы якіх зачыненыя заглушкамі, эліптычнымі альбо плоскімі. Цепланосбіт паступае скрозь патрубок на адзін бок секцыі, а сыходзіць з іншай. Так забяспечваецца максімальная перадача цяпла. Прылада можна абсталяваць штуцером і падлучыць да яго отводчик паветра.
- У змеепадобна (S-вобразных) прынадах элементы злучаюцца дугамі, дыяметр якіх роўны секцыйныя. Падобная форма надае прыбору большую эфектыўнасць, таму як пляц для цеплаабмену павялічваецца. Ацяпліцель (для яго можа выкарыстоўвацца і гладкая жорсткая труба ПВХ) не мае участкаў з звужэннем дыяметра, гэта паніжае гідраўлічнае ціск.
Па канструкцыі адрозніваюць 5 разнавіднасцяў прылад:
- Двухрадковы П-вобразны прыбор;
- трехрядной S-вобразнае прыстасаванне;
- секцыйны аналаг, які мае перамычкі, з двух і больш шэрагаў;
- Двухрадковы П-вобразны прыбор з перамычкай;
- Двухрадковы секцыйны аналаг, які мае перамычку.
годнасці рэгістра
- Высокі ўзровень цеплааддачы дае магчымасць эфектыўна абаграваць вялікія плошчы пры адносна невялікіх габарытах прылады. (Гл. Таксама артыкул Падлучэнне да каналізацыі: асаблівасці.)
- Зборка і ўстаноўка рэгістра параўнальна простая. Чарцёж для яго не патрэбны. Каб вырабіць прыбор сваімі рукамі, дастаткова мець зварачны апарат і шліфавальную машынку з отрезным кругам.
- Прылада можа вытрымаць высокі ціск (Каля 1 Мпа) і ўстойліва да яго скачак (гідраўдар).
- Інструкцыя дапускае прымяненне, як цепланосбіта, у рэгістрах: вады, масла, антыфрызу, пара.
- З прычыны сваёй працягласці, прыстасаванне раўнамерна ацяпляе памяшканне.
- Кошт рэгістраў даступная, яны не маюць патрэбы пры ўсталёўцы ў дадатковых злучальных дэталях.
неабходныя разлікі
Страты напору на ўсёй працягласці патоку цепланосбіта істотна залежаць ад ступені шурпатасці трубавых сценак. Іх паверхня заўсёды выдатная ад абсалютна гладкай і мае няроўнасці і выступы.
Зыходзячы з гэтага, вырабляючы разлік рэгістра, варта ўлічыць, што спецыялісты адрозніваюць гідраўлічнаму гладкія і шурпатыя трубы.
Шурпатыя і гладкія трубы
Памеры і форма выступаў залежныя ад матэрыялу вырабаў (самая гладкая - труба ПНД) і яго ступені апрацоўкі. Важныя і ўмовы эксплуатацыі. У яе ходзе матэрыял можа коррозировать, на сценках труб могуць асесці цвёрдыя часціцы, якія змяшчаюцца ў цепланосбіта і пр.
Сценкі ўсіх труб пакрытыя мікра-ўзвышэннямі, якія маюць сярэднюю вышыню выступаў шурпатасці. Яна пазначаецца літарай?.
Зыходзячы з таго, як суадносяцца габарыты грудкоў шурпатасці з таўшчынёй ламінарным плёнкі (яна пазначаецца?), Трубы (пры турбулентным руху) дзеляцца на 3 тыпу.

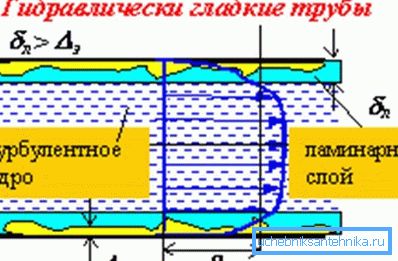

- Гідраўлічнаму гладкія трубы - гэта найбольш якасныя вырабы. Калі вышыня мікра-узвышэнняў менш таўшчыні ламінарным плёнкі, тады шурпатасць паверхні не ўплывае на рух цепланосбіта. Такім чынам, страты напору не залежаць ад шурпатасці труб. Сценкі вырабаў у гэтым выпадку ставяцца да гідраўлічнаму гладкім.
- Калі вышыня выступаў больш таўшчыні ламінарным плёнкі, страта напору залежная ад унутранага рэльефу вырабаў. Падобныя трубы належаць да гідраўлічнаму шурпатым.
- Калі сярэдняя вышыня грудкоў прыкладна раўняецца ўзроўню таўшчыні ламінарным плёнкі, сценкі труб адносяць да пераходнай катэгорыі супраціву.
Таўшчыня ў ламінарным плёнкі вылічаецца па формуле:
??30 • d / Rev ?, дзе:
- d з'яўляецца унутраным дыяметрам трубы;

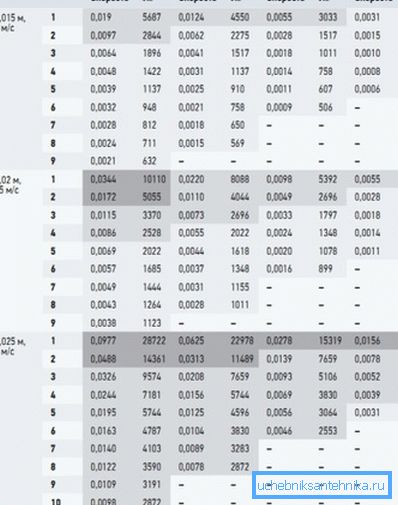

- Re - гэта лік Рейнольдса (сярэдняя хуткасці патоку цепланосбіта);
- ? - велічыня каэфіцыента гідраўлічнага супраціву.
Каб ажыццявіць разлік рэгістраў з гладкіх труб для ацяплення, можна выкарыстоўваць прыкладную велічыню грудкоў шурпатасці для сценак. Значэння прадстаўлены ў табліцы.
матэрыял труб | ?, ў міліметрах |
новыя суцэльнацягнутыя сталёвыя | 0.02 / 0.05 |
такія ж, але былыя ва ўжыванні | 0.15 / 0.3 |
новыя зварныя з сталі | 0.04 / 0.1 |
новыя чыгунныя | 0.25 / 1 |
б / у зварныя з сталі і чыгунныя | 0.8 / 1.5 |
новыя асбестацэментныя | 0.05 / 0.1 |
Такія ж, але б / у | 0.6 |
жалезабетонныя і бетонныя | 0.3 / 0.8 |
Адзін з самых нізкіх паказчыкаў мае гладкая труба ПВХ - 0.01 / 0.02 мм.
Разлік магутнасці
Прыстасаванне можна зрабіць сваімі сіламі. Перад гэтым варта вырабіць разлік рэгістра з гладкіх труб па формуле:
Q =? • dн • l • k • (tг? To) • (1 ?? з).
Літары ў ёй азначаюць:
- ?= 3.14;
- dн - вонкавы дыяметр труб, у метрах;
- l - даўжыня секцыі або ўчастка, у метрах;
- k - каэфіцыент цеплавой перадачы (11,63 Вт / м2 • ° С);
- tг - тэмпература цепланосбіта;
- to - тэмпература паветра ў памяшканні;
- ?з - каэфіцыент зберажэння цяпла ізалявальным матэрыялам, калі рэгістр яго мае, лічба складае 0.6 / 0.8, калі яго няма, каэфіцыент нулявы.
Для прыкладу возьмем такія зыходныя дадзеныя:
- даўжыня ўчастка - 5 м;
- дыяметр труб - 159 мм;
- тэмпература вады - 80 °;
- тэмпература ў пакоі - 23 °.
Падставіўшы лічбы ў формулу, выводзім вынік 1655 Вт. Велічыня паказвае цеплавую магутнасць гарызантальнага однорядная прыбора. Калі секцый некалькі, на кожную з іх выкарыстоўвайце паніжальны каэфіцыент. Ён складае 0.9.
выснову
Робячы рэгістр самастойна, абавязкова звярніце ўвагу на тып труб для яго па ўзроўні гладкасці. Дадзеная велічыня будзе ўплываць на страты патоку цепланосбіта, а значыць і на эфектыўнасць прыбора.
Відэа ў гэтым артыкуле дапаможа вам разабрацца ў яе тэме.
