Рэгістры ацяплення: спосабы вырабу, віды, разлік цеплавой

Як вырабляюцца рэгістры ацяплення з гладкіх труб? Якімі яны бываюць? У якіх выпадках апраўдана выкарыстанне гэтых ацяпляльных прыбораў? Нарэшце, як разлічыць рэгістр - ацяпленне бо павінна адпавядаць характарыстыках памяшкання, ці не так? Паспрабуем адказаць на гэтыя пытанні.

Што гэта такое

Кажучы простай мовай, рэгістр ацяплення - гэта адна або некалькі труб вялікага дыяметра, праз якія цыркулюе цепланосбіт. Трубы злучаюцца перамычкамі і забяспечваюцца патрубкамі для падлучэння падводак такім чынам, каб цыркуляцыя ажыццяўлялася па ўсім аб'ёме ацяпляльнага прыбора.

Па якіх прыкметах могуць класіфікавацца ацяпляльныя рэгістры?

матэрыялы

Іх выбар не занадта вялікі:

• Самаробныя канструкцыі часцей за ўсё вырабляюцца з чорнай сталі. Метад злучэння труб, перамычак і адводаў - зварка.

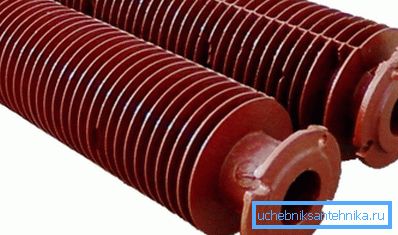

• Прамысловыя рэгістры могуць збірацца з чыгунных труб з оребреніем. Для зборкі выкарыстоўваюцца фланцавых злучэння з паронитовыми пракладкамі. Акрамя ацяплення, чыгунныя рэгістры часта выконваюць ролю цеплаабменнікаў, адбіраючы цяпло у прадуктаў згарання ў кацельнях і на разнастайных вытворчасцях.

Карысна: у адсутнасць паронита ў вадзяніку апале яго можна замяніць пракладкамі, выразанымі сваімі рукамі з аўтамабільнай камеры. А вось пры абагрэву прамысловых памяшканняў перагрэтым парай прыйдзецца шукаць менавіта Паронно: звычайная гума пры тэмпературах 200-400 градусаў хутка пачне крышыцца.

арыентацыя

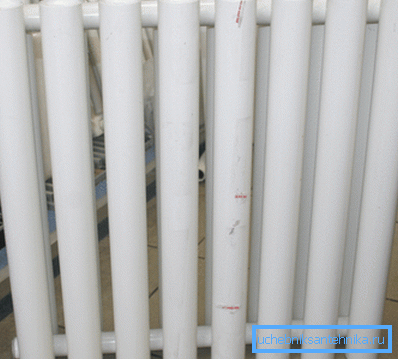

Тыповы прамысловы ацяпляльны рэгістр ўяўляе сабой гарызантальна арыентаваныя трубы. Разам з тым трубчастыя сталёвыя радыятары ацяплення для жылых памяшканняў часта бываюць вертыкальнымі.

Пры аднолькавых габарытных памерах і аднолькавай плошчы паверхні цеплавая магутнасць рэгістраў ацяплення мала залежыць ад арыентацыі труб.

Гарызантальная арыентацыя большай частцы вырабаў звязана з даволі прызямлёнымі прычынамі:

1. Для стварэння цеплавой заслоны перад акном ацяпляльны прыбор павінен быць цалкам размешчаны пад ім, што мае на ўвазе цалкам пэўны суадносіны даўжыні і вышыні.
2. Зварыць невысокі і выцягнуты ў даўжыню рэгістр куды прасцей з гарызантальных труб.

перамычкі

Па форме і памеру перамычак рэгістры дзеляць на секцыйныя і S-вобразныя.

Інструкцыя па вырабе рэгістра з першай катэгорыі сцісла выглядае так:

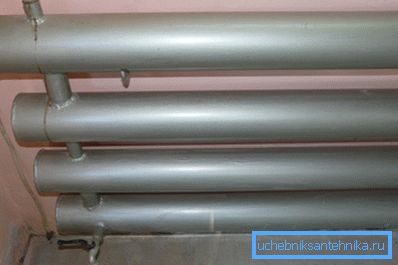

1. Трубы вялікага дыяметра наразаюцца на адрэзкі аднолькавай даўжыні.
2. Іх тарцы глушаць выразанымі з сталёвага ліста таўшчынёй 3-4 міліметра дыскамі.
3. У сценках труб праразаюцца адтуліны пад перамычкі і патрубкі, пасля чаго тыя прыхопліваць і пасля праўкі формы рэгістра абварваць.
4. Ўварваецца дадатковыя, глухія перамычкі, якія надаюць канструкцыі калянасць.

Выраб рэгістраў ацяплення гэтага тыпу прыцягвае тым, што для яго патрэбны мінімум інструментаў: цалкам дастаткова балгаркі і зварачнага трансфарматара. Кошт прастаты канструкцыі - даволі высокае гідраўлічнае супраціў прыбора з-за шматлікіх пераходаў дыяметра.

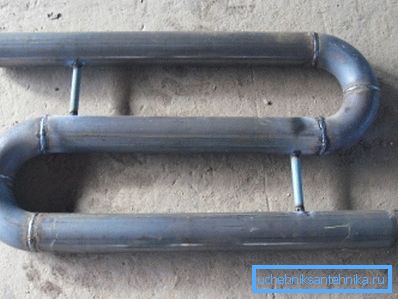

S-вобразныя рэгістры для ацяплення ўяўляюць сабой змеявік пастаяннага сячэння, у якім больш тонкія перамычкі патрэбныя толькі для калянасці. Для вырабу закругленняў пры невялікім дыяметры труб (да 50 мм) выкарыстоўваецца трубогиб. Для вялікіх перасекаў даводзіцца набываць гатовыя адводы.

асаблівыя выпадкі

Асобна варта згадаць пару вельмі цікаўных канструкцый.

бесперапынны рэгістр

На прадпрыемствах, пабудаваных у 50-70 гадах мінулага стагоддзя, замест секцыйных або S-вобразных рэгістраў выкарыстоўваецца даволі цікаўная канструкцыя: цэх або дапаможны памяшканне перапаясваецца па ўсім перыметры непарыўнай трубой. Схема карысная тым, што забяспечвае прагрэў сцен узыходзячым патокам цёплага паветра па ўсёй іх даўжыні.

аўтаномны рэгістр

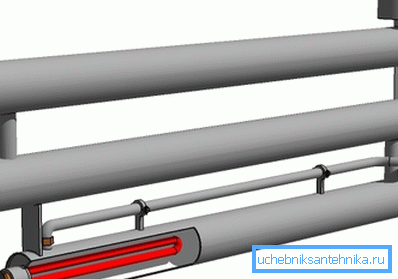

У якасці аўтаномнага ацяпляльнага прыбора нярэдка выкарыстоўваецца рэгістр, у тарэц ніжняй секцыі якога ўстаноўлены адзін або некалькі трубчастых электранагравальнікаў (ТЭН).

У вырабу прыбора ёсць некалькі тонкасцяў.

• Перамычкі ў ім робяцца прахаднымі на абодвух канцах кожнай секцыі. Тым самым забяспечваецца канвекцыя цепланосбіта.
• Прыбор робіцца адкрытым. У якасці пашыральнага бака выкарыстоўваецца частка яго ёмістасці: цепланосбіт запаўняе рэгістр толькі на 90-95% аб'ёму.
• У якасці цепланосбіта нярэдка выкарыстоўваецца не вада, а алей (адпрацоўка або таннае мінеральнае), што дазваляе не баяцца размарозкі.

мантаж

Як выглядае мантаж рэгістраў ацяплення?

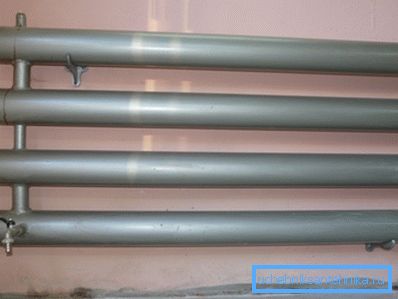

Найпростае мацаванне рэгістра - на убіты ў сцяну гладкую арматуру дыяметрам 10-14 мм.

1. На сценцы пазначаецца па ўзроўні некалькі адтулін там, дзе павінны размясціцца ніжняя і верхняя секцыі.
2. Адтуліны бурятся дыяметрам на полмиллиметра менш, чым наяўная ў вас арматура.

Савет: паколькі свідар дыяметрам, скажам, 11,5 мм знайсці практычна немагчыма, адтуліну можна прайсці дыяметрам 10 мм і пашырыць 11,5-міліметровым свердзелам па метале.

1. Адрэзкі арматуры са знятымі фаскамі забіваюцца ў сцяну на глыбіню не менш за 6-7 см.
2. На іх вывешваецца ацяпляльны прыбор.
3. Арматура загінаецца ўверх, агінаючы секцыю рэгістра. Для загіну выкарыстоўваюць рычаг з адрэзка трубы.
4. Лішкі арматуры абразаюцца па месцы; тарэц скругляют напільнікам каб пазбегнуць траўмаў.

разлікі

Для чаго патрэбен разлік рэгістра ацяплення? Пачнем здалёк.

Якія тэхнічныя характарыстыкі ацяпляльнага прыбора варта ўлічыць пры яго выбары?

• Працоўны ціск. У зварнога рэгістра яно заведама перавышае параметры ЦО і дазваляе вытрымаць любы гідраўдар.
• Працоўную тэмпературу. Як нескладана здагадацца, тут асаблівых абмежаванняў таксама няма.
• Цеплавую магутнасць. Яна падбіраецца ў залежнасці ад аб'ёму памяшкання. Недахоп цеплавой магутнасці азначае, што дома будзе холадна; лішак - што прыйдзецца стала трымаць адкрытымі вокны і трываць скразнякі.

Як выконваецца разлік рэгістраў ацяплення для сталёвы круглай трубы вядомага дыяметра?

Тут дзейнічае наступная формула:

Q = Pi * Dн * L * k * Dt, дзе:

• Q - цеплавой паток секцыі ў ватах.
• Pi - лік пі, якое прымаецца роўным 3,1415;
• Dн - вонкавы дыяметр трубы ў метрах.
• L - даўжыня секцыі ў метрах.
• k - каэфіцыент цеплаправоднасці сталёвай трубы, які прымаецца роўным 11,63 Вт / м2 * С.
• Dt - дэльта тэмператур паміж цепланосбітам і паветрам ў пакоі.

Важны момант: такім чынам разлічваецца цеплавой паток для адной гарызантальнай трубы. У многорядную рэгістры для ўсіх секцый, акрамя першай, выкарыстоўваецца дадатковы каэфіцыент 0,9: яны ж знаходзяцца ў ўзыходзячай плыні цёплага паветра ад першай трубы, што зніжае дэльту тэмператур.

Як пералічыць у звыклыя велічыні дыяметр трубы, названы прадаўцом у цалях? Вось табліца адпаведнасці памераў:

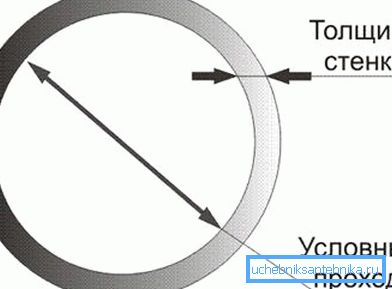

Звярніце ўвагу: ДК прыблізна адпавядае ўнутраным дыяметры. Для атрымання вонкавага да яго неабходна дадаць падвоеную таўшчыню сценкі трубы.

Давайце ацэнім цеплааддачу чатырохраднага рэгістра з трубы з вонкавым дыяметрам 108 мм даўжынёй 1,2 метра пры яго тэмпературы ў +80 С і тэмпературы паветра ў пакоі +20 С.

1. Для першай секцыі цеплавой паток роўны 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 вата.
2. Для кожнай наступнай ён памнажаецца на 0,9. 284 * 0,9 = 255.
3. Сумарнае значэнне роўна 284+ (255 * 3) = 1049 ват.

ацэнка прыбора

Давайце паспрабуем даць кароткую ацэнку рэгістра.

• Ён выключна трывалы і отказоустойчив.
• У адрозненне ад секцый з развітым оребреніем, ён лёгка чысціцца аб пылу.
• Ён практычна не мае патрэбы ў прамыванні. Пакуль цепланосбіт цыркулюе праз прыбор, ён будзе грэць па ўсім аб'ёме.
• Знешні выгляд - скажам так, на аматара. Пакой рэгістр дакладна не ўпрыгожыць.
• З-за адсутнасці оребренной і нізкай цеплаправоднасці сталі цеплааддача рэгістра істотна саступае алюмініевага радыятара тых жа габарытных памераў.

высновы

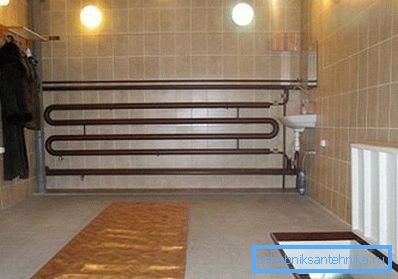

Выкарыстоўваць рэгістры варта, перш за ўсё, для ацяплення гаражоў, майстэрняў і вытворчых памяшканняў. Для кватэры варта прыгледзецца да больш кампактным і прыстойна выглядаюць алюмініевым і біметалічныя ацяпляльных прыбораў.
