Рэгулятар для радыятара ацяплення: канструктыўныя

Традыцыйна рэгуляванне тэмпературы радыятараў ацяплення выконвалася з дапамогай звычайнай запорной арматуры. Гэта значыць, на трубе з падачай цепланосбіта ўсталёўваўся звычайны вадаправодны кран, з дапамогай якога паток разагрэтай вады можна было павялічыць або наадварот паменшыць.

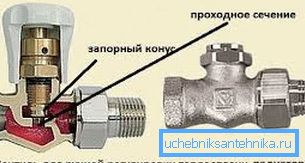

Схема прылады звычайнага вентыля

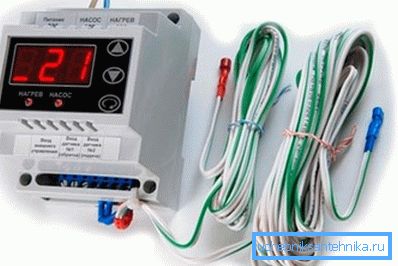

Камплект рэгулюе прылады для аўтаматычнага кіравання катлом

Такое рашэнне, нягледзячы на ​​сваю прастату выканання, мела адзін істотны недахоп, рэгуляванне праводзілася сваімі рукамі з аглядкай на асабістае ўспрыманне мікраклімату або на паказанні тэрмометра.

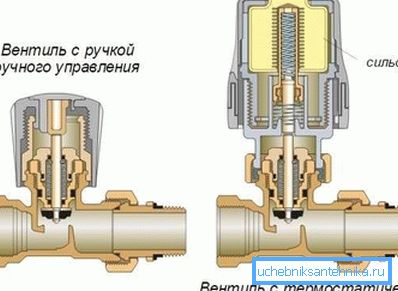

Параўнанне канструкцый звычайнага вентыля і термоголовки

Больш тэхналагічным і адначасова простым спосабам кантролю тэмпературных параметраў з'яўляецца ўстаноўка прылады, якое зможа вызначыць неабходнасць павелічэння або памяншэння інтэнсіўнасці падачы цепланосбіта самастойна.

Такой прыладай з'яўляецца рэгулятар ацяплення радыятара ацяплення - термостатическая галоўка. Гэты прыбор таксама вядомы пад такімі назвамі як термоголовка або тэрмастат і ўжываецца для аўтаматычнага падтрымання зададзеных тэмпературных параметраў у рамках таго ці іншага памяшкання.

канструктыўныя асаблівасці

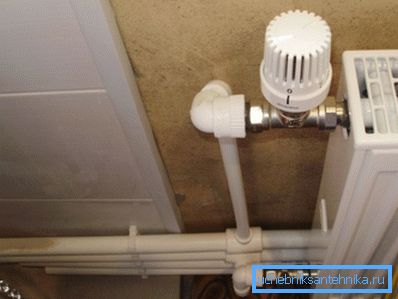

Вертыкальна усталяваны тэрмастат

Сучасны аўтаматычны рэгулятар тэмпературы на радыятары ацяплення усталёўваецца на трубе падачы цепланосбіта і знешне ўяўляе сабой невялікае па памеры прыладу ў закрытым корпусе.

Тэрмастат канструктыўна складаецца з двух частак:

  • клапан, які перакрывае і адкрывае падачу цепланосбіта;
  • термостатический элемент, задавалы інтэрвал спрацоўвання клапана.

Корпус па канфігурацыі падобны з ​​корпусам радыятарнага крана, але замест звычайнага вентыля на корпусе размяшчаецца тэрмастат. На паверхні термостатической галоўкі нанесеная градуіроўка, адпаведная тэмпературным рэжымам. У адпаведнасці з градуіроўкай можна выставіць неабходны рэжым, які будзе падтрымлівацца аўтаматычна.

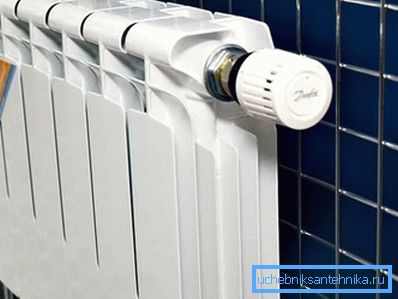

Гарызантальнае размяшчэнне тэрмастата

Па прынцыпе дзеяння термоголовки падпадзяляюцца на дзве катэгорыі: механічныя і электронныя.

Разгледзім падрабязней прылада гэтых мадыфікацый.

  • Канструкцыя механічнага рэгулятара, нягледзячы на ​​эфектыўнасць прымянення, адрозніваецца прастатой. У аснове прылады прыменена закрытая герметычная канструкцыя - сильфон. Сильфон запоўнены адчувальнай да перападаў ціску асяроддзем - вадкасцю або газам.

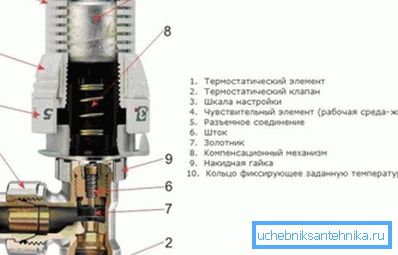

Схема прылады механічнага рэгулятара

Важна: Газанапоўненыя мадыфікацыі прылад асабліва адчувальныя да перападаў знешняй тэмпературы і ціску. Па гэтай прычыне такія прылады варта ўсталёўваць на тых батарэях, па-над якімі няма наперад выступае абзы падваконніка.

Па меры павышэння тэмпературы паветра ў памяшканні, загайдалася ў сильфон сераду пашыраецца. У выніку перакрываецца запорный клапан, які часткова або цалкам спыняе паступленне цепланосбіта ў батарэю.

За кошт зніжэння інтэнсіўнасці паступлення цепланосбіта батарэя астывае, і тэмпература паветра ў памяшканні падае. У выніку, загайдалася ў сильфон сераду сціскаецца і клапан адчыняе прапускное адтуліну.

Адметным перавагай прыладаў з'яўляецца плыўнасць рэгулявання, так як вадкасць адчувальная да перападаў ціску і плаўна перакрывае клапан роўна настолькі, наколькі гэта неабходна для выраўноўвання тэмпературы;

  • Электронная мадыфікацыя тэрмастатаў больш зручная ва ўжыванні і адрозніваецца большай стабільнасцю ў плане падтрымання тэмпературы.

Зразумела, цана электронных прылад вышэй кошту механічных рэгулятараў. Але гэтая розніца цалкам апраўданая прастатой эксплуатацыі і дакладнасцю падтрымання зададзеных тэмпературных параметраў на патрабаванай узроўні.

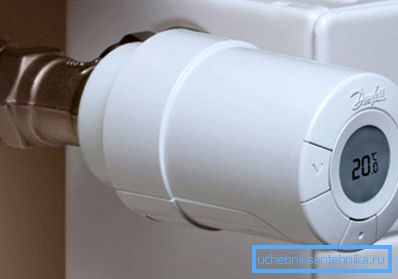

На фота электронная термоголовка

У аснове электрычнага тэрмастата ужыты праграмуемы мікрапрацэсар. Калі механічны прыбор наладжваецца на адзін рэжым працы, то электрычная мадыфікацыя можа быць запраграмавана на кожны дзень тыдня.

Для функцыянавання электронных прылад выкарыстоўваюцца стандартныя батарэйкі тыпу АА. Для выгоды эксплуатацыі ў некаторых мадыфікацыях тэрмастатаў прадугледжаны датчык зарада батарэй.

Акрамя пералічаных адзнак адзначым наступныя адметныя характарыстыкі:

  • Сучасныя тэрмастаты могуць быць выраблены ў прамым або ў вуглавым выкананні. Выбар той ці іншай мадыфікацыі актуальны з пункту гледжання прастаты і эфектыўнасці правядзення мантажных работ;
  • Рэгулятары вырабляюцца з розным перасекам прапускнога канала клапана. Па гэтай прычыне можна падабраць мадэлі для ўладкавання однотрубных і двухтрубной сістэм;
  • Рэгулятары вырабляюцца з вынасных або інтэграваным датчыкам. Выбар той ці іншай мадэлі абумоўлены канструкцыйнымі асаблівасцямі радыятара і месцам ўстаноўкі.

Які тэрмастат лепш

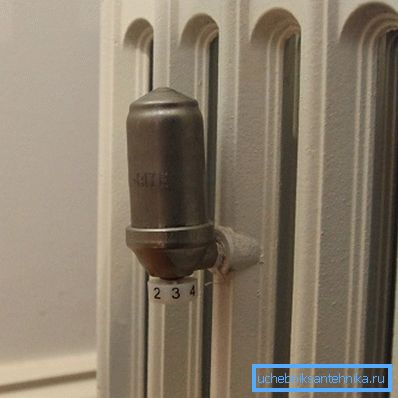

Незвычайнае размяшчэнне рэгулятара на секцыі чыгуннай батарэі

Паспрабуем разабрацца ў тым, якую термоголовку выбраць, каб рэгуляванне радыятараў ацяплення была простай і эфектыўнай.

Якая прылада абраць - з жидкокостным або з газанапоўненага сильфоном?

Як правіла, прадаўцы ў спецыялізаваных крамах з гэтай нагоды не маюць адзінага меркавання, паколькі і тая, і другая мадыфікацыя мае характэрныя перавагі.

  • Рэгулятары з газанапоўненага сильфоном адрозніваюцца большай рэакцыяй адчувальнага элемента на перамены ціску паветра ў памяшканні;
  • Мадыфікацыі вадкаснага тыпу не так хуткія ў спрацоўванні, але іх рэакцыя больш дакладная.

Адразу ж адзначым, што на надзейнасці і даўгавечнасці прылады тып асяроддзя, загайдалася ў сильфон ніяк не адбіваецца.

Якая прылада абраць - з убудаваным або з вынасных датчыкам?

  1. Термостатические элементы з убудаваным датчыкам варта ўсталёўваць такім чынам, каб вакол іх была забяспечана свабодная цыркуляцыя паветра. Калі занядбаць гэтым правілам, прылада будзе награвацца патокамі, выходнымі ад батарэі, што, у сваю чаргу, стане прычынай няверных спрацоўванняў;

Важна: Для таго каб выключыць перагрэў рэгулятара, датчык усталёўваем гарызантальна.

  1. Термостатические элементы з вынасных датчыкам ўсталёўваюцца ў наступных выпадках:
    • калі пярэдняя абза выступае далей асабовай паверхні радыятара;
    • калі падваконнік набліжаны да батарэі на адлегласць менш за 100 мм;
    • калі радыятар усталяваны ў нішы;
    • калі глыбіня ацяпляльнага прыбора складае больш за 160 мм;
    • калі тэрмастат ў працэсе эксплуатацыі будзе прычынены шчыльнымі шторамі.

    мантаж рэгулятараў

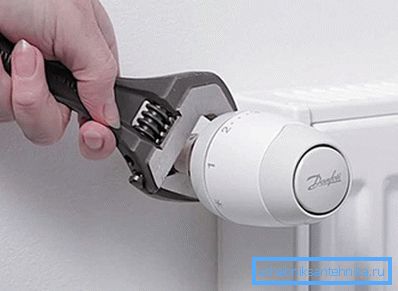

    Мантаж выконваецца з дапамогай разводны ключа

    Да таго, як вызначыцца з парадкам правядзення мантажных работ, высветлім як на размяшчэнні рэгулятараў адбіваецца блізкасць штор:

    • Зачыніўшы батарэю, абсталяваную тэрмастатам, цяжкай запавесай ці дэкаратыўным экранам, мы ізалюем ацяпляльны прыбор ад астатняга памяшкання. У выніку, рэгулятар спрацоўвае не на зьмену тэмпературы паветра ў памяшканні, а на змену паветра ў прамежку паміж батарэяй і запавесай;
    • Зразумела, паветра ў гэтым прамежку прагрэецца хутчэй, чым у астатняй пакоі, а таму праца тэрмастата будзе некарэктнай. Таму, выбіраючы месца для мантажу, стараемся падабраць такое размяшчэнне, дзе ацяпляльны прыбор і рэгулюе й элемент у прыватнасці будзе адкрытым.

    Інструкцыя правядзення мантажных работ нескладаная. Корпус клапана мантуецца на ўваходным адтуліне батарэі. На клапане ёсць адзнака ў выглядзе стрэлкі якая пазначае кірунак патоку цепланосбіта. Пры ўсталёўцы клапан маем так каб стрэлка паказвала ў бок батарэі.

    Для ўстаноўкі клапана з датчыкам не спатрэбяцца якія-небудзь спецыяльныя інструменты дастаткова разводны ключа.

    Працэс налады прыбора можа адрознівацца ў залежнасці ад мадэлі. Тым не менш, большасць прылад дазваляе выставіць тэмпературныя рэжымы ў інтэрвале ад + 10 ° С да + 25 ° С.

    У большасці механічных тэрмастатаў падчас налад выстаўляецца не канкрэтная тэмпература, а рэжым, які адпавядае тэмпературы. З пералікам рэжымаў можна азнаёміцца ​​ў інструкцыі карыстальніка, якая прыкладаецца да набытаму тэрмастату.

    выснову

    Нягледзячы на ​​тое, што на рынку прадстаўлены шырокі пералік рэгулятараў, лепшым рашэннем для камфортнай эксплуатацыі ацяпляльнай сістэмы з'яўляюцца тэрмастаты.

    Па статыстыцы правільная ўстаноўка электрычнай термоголовки дазваляе эканоміць да 20-30% энергіі пры эксплуатацыі аўтаномнай сістэмы. Больш за тое, аднолькавая тэмпература ва ўсіх памяшканнях - гэта залог камфорту і выгоды.

    Засталіся якія-небудзь пытанні? Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
