Безумоўна, канструкцыя ацяпляльнага катла сваімі рукамі цікавіць многіх уладальнікаў прыватных дамоў, бо гэта дзейсны спосаб эканоміі ўласных грошай, плюс маральнае задавальненне, якое атрымлівае чалавек, які робіць што-небудзь самастойна. Ды і не заўсёды ёсць магчымасць набыць завадскі агрэгат з-за яго дарагоўлі, бо кошты на падобныя вырабы ніяк не месцяцца ў заработную плату сярэднестатыстычнага жыхара Расіі.

Мы з вамі зараз разбярэмся, як можна зрабіць такі ацяпліцель з цеплаабменнікам з цэглы і паглядзім суправаджаў артыкуле відэа ролік.

Выраб катлоў ацяплення сваімі рукамі. Гэта магчыма

Усё робім самі

агульны агляд

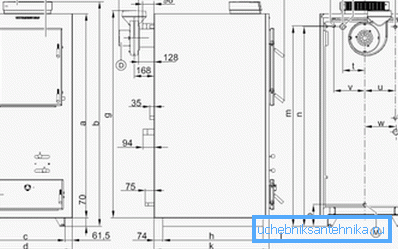

Чарцяжы катлоў ацяплення пиролизного тыпу
  • Па вялікім рахунку, канструкцыя ацяпляльных катлоў можа моцна адрознівацца ад сваіх аналагаў, бо там ўлічваецца не толькі магутнасць і від паліва агрэгата, але і яго індывідуальныя асаблівасці.
  • У першую чаргу, гэта датычыцца канструкцыі цеплаабменніка, які можа быць, з сазлучаных паміж сабой труб, а таксама з труб і ёмістасцяў з ліставай сталі, але пры гэтым выконваць адну і тую ж функцыю, прычым з аднолькавай магутнасцю.
  • Безумоўна, для таго, каб зрабіць такі вузел самастойна, патрэбен пэўны вопыт і, так як зварыць кацёл ацяплення (цеплаабменнік) можа толькі дасведчаны зваршчык, то, не маючы ў гэтай галіне прафесійных навыкаў, лепш запрасіць спецыяліста. Улічыце, што шво тут патрэбен вельмі высокай якасці, таму што ёмістасць будзе ўтрымліваць ваду, якая здольная пратачыцца ў зазор, велічынёй менш мікрона.
  • Калі вы ўмееце працаваць з балгаркай (кутняя шліфавальныя машына), то маючы перад вачыма чарцёж катла ацяплення, можна самастойна нарыхтаваць дэталі цеплаабменніка, а самі зварачныя працы даручыць прафесіяналу. Але тут вельмі важна дакладнае выкананне памераў і прапорцый, інакш зварачныя працы апынуцца проста немагчымымі з-за нестасоўкі па габарытах.
  • Таксама тут неабходныя навыкі печніка ці хаця б муляра - вам трэба будзе ўзводзіць цагляны мур, прычым, па пэўных правілах, так як кожныя чарцяжы катла ацяплення маюць свае асаблівасці з-за рознай велічыні.

Заўвага. Мы разгледзім некалькі канструкцый, якія вы зможаце зрабіць альбо самастойна, альбо з дапамогай прафесійнага зваршчыка.

варыянт №1

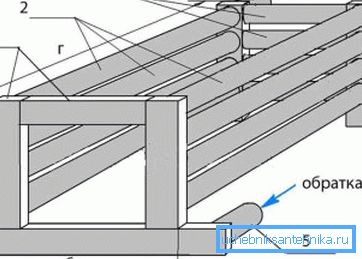

Гарызантальная трубчастая канструкцыя: 1) сталёвы профіль 60x40x4 мм; 2) сталёвая труба 60x3-5 мм; 3) сталёвая труба 40x3-4 мм; 4) падача 50x4-5 мм; 5) вяртанне 50x4-5 мм; а) 360 мм; б) 40 мм; в) 300 мм; г) 800 мм

У падлогай профілі, які будзе выкарыстоўвацца для вертыкальных стоек. Выразаюць круглыя ​​адтуліны, якія адпавядаюць дыяметру спалучаныя трубы - робіцца гэта альбо электразваркай, альбо газавым разаком. Гэта ажыццяўляецца з двух бакоў і пры гэтым з кожнай з іх у баку профілю 60 мм рэжуць чатыры адтуліны дыяметрам 50 мм і чатыры па 40 мм у плоскасці 40 мм

Таксама ў ніжняй часткі канструкцыі выразаецца круглае адтуліну дыяметрам 50 мм, знізу для вяртання (астыўшая вада) і з аналагічнае адтуліну з процілеглага боку зверху для падачы гарачага цепланосбіта.

Заўвага. Пасля зварачных работ у любым выпадку на паверхні металу застануцца наплывы, але такая праца павінна быць максімальна выразнай і філіграннай. Таму, прыбярыце ўсе няроўнасці на плоскасці з дапамогай балгаркі, а ўнутраныя грані адтулін пры неабходнасці варта апрацаваць круглым ці паўкруглым напільнікам.

Калі ўсе нарыхтоўкі будуць прыведзены ў зыходны стан, вам спатрэбіцца гарызантальна роўная плоскасць - гэта нават можа быць драўляны шчыт, збіты з дошак, толькі яго неабходна папярэдне намачыць вадой для абароны ад іскраў.

Інструкцыя рэкамендуе ў першую чаргу сабраць (зварыць) пярэднюю і заднюю сценку і толькі пасля гэтага мантаваць астатнія элементы. Гэтыя дзве панэлі ўсталёўваюцца ў строга вертыкальным становішчы адзін насупраць аднаго і, па чарзе, прыварваюцца ўсе трубы, толькі гэтую працу лепш рабіць з памочнікам, каб была магчымасць фіксацыі дэталяў пад прамым вуглом.

Калі каркас гатовы, можна заварыць адкрытыя тарцы на прамавугольным профілі і прыварыць патрубкі для падачы і вяртання, пра якія гаворка ішла вышэй. Усё - вам цяпер застаецца адшліфаваць швы балгаркай і праверыць канструкцыю на герметычнасць, набраўшы ў яе вады і пакінуўшы на 1-2 гадзіны. У тым выпадку, калі праца выканана не зусім якасна, то вы ўбачыце на швах цёмныя плямы - гэта протёки.

варыянт №2

Заўвага. Калі ў наяўнасці маецца цеплатрывалую ліставая сталь таўшчынёй 3-5 мм, то прылада катла ацяплення, дакладней, сам мантаж цеплаабменніка можна значна спрасціць.

Ліставая сталь і трубы: 1) вяртанне 50 мм дыяметрам; 2) полы профіль 60x40 мм; 3) падача 50 мм дыяметрам; 4) полы профіль 60x40 мм; 5) трубы 32 мм або 40 мм; 6) ліставая сталь 3-5 мм (бакавіна); 7) перамычка з профілю 60x40 мм

Сапраўдная канструкцыя, па сутнасці, не мае патрэбы ўдакладненняў, бо ўся канструкцыя амаль цалкам складаецца з звараных паміж сабой лістоў (ёмістасці), якія паведамляюцца паміж сабой праз трубчастыя профілі.

Ну і, вядома, з пярэдняй і задняй боку тут ёсць патрубкі для падачы і вяртання цепланосбіта. Нягледзячы на ​​ўяўную прастату вырабы, зварачныя працы зноў-такі павінны выконвацца прафесіяналам, інакш застанецца рызыка праходжання швоў.

Заўвага. Памеры сапраўднай канструкцыі можна змяняць у залежнасці ад велічыні печы. Але пры гэтым перасек трубчастага профілю і таўшчыня ліставай сталі павінны заставацца нязменнымі.

мантаж

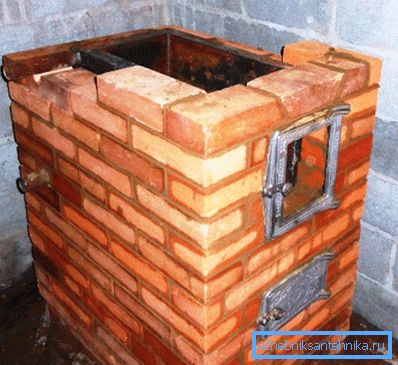

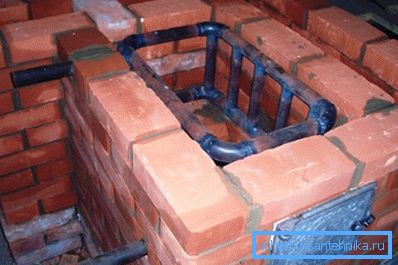

Мур печы і мантаж цеплаабменніка. фота

Мы не будзем дэталёва засяроджвацца на правілах і параметрах печкавага мура, так як гэта досыць ёмкая тэма і яе трэба вылучаць у асобны артыкул - разгледзім агульныя палажэнні.

Як мы ўжо згадвалі вышэй, памеры ацяпляльніка можна мяняць, але ў дадзеным выпадку габарыты печы цалкам падыходзяць для загараднага дома або дачы, плошча якіх не перавышае 90-100м2 са стандартнай (радыятары) сістэмай ацяплення. Такім чынам, прыйдзецца ўзяць пад увагу, што ў кожным з ацяпляльных прыбораў будзе не больш за 7-8 секцый, сістэма будзе двухтрубной, прычым тут не будзе другога контуру (цёплай падлогі).

У абавязковым парадку печ павінна грунтавацца на бетонным падмурку, прычым усе параметры павінны строга адпавядаць вертыкалі і гарызанталі, гэта значыць, з захаваннем кута 90 ?. Цеплаабменнік павінен быць выстаўлены такім чынам, каб яго верхняя частка апынулася ніжэй контуру падачы, як мінімум, на ё10 мм - гэта робіцца для прадухілення паветраных пробак у сістэме.

Мур сцен, якія ўзводзяцца вакол цеплаабменніка, павінна перавышаць яго па вышыні, як мінімум, на 20-30 мм (полкирпича), а верхняя частка збудаванні перакрываецца чыгуннай варачнай чыгуннай плітой, што вельмі зручна для дач і загарадных дамоў. Пры гэтым чыгунная пліта павінна быць лёгка здымаюцца элементам (тыпу вечка), каб забяспечыць доступ для прафілактычнай чысткі сажы - гэта значна павялічвае ККД агрэгата.

вертыкальная канструкцыя

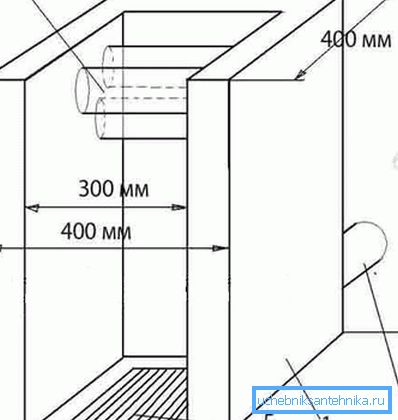

Варыянт слаба цвёрдапаліўнага катла: 1) ёмістасць з сталёвага ліста 3-5 мм; 2) дыяметр трубы 40 мм або 50 мм; 3) вяртанне; 4) падача; 5) месца для Каласнікі

Калі прылада ацяпляльнага катла будзе разлічана толькі на контур ацяплення, то можна выкарыстоўваць вертыкальную вузкую канструкцыю, дзе зверху будзе альбо варачная пліта з адной фаеркай, альбо яе не будзе наогул. Для падобнага збудаванні выкарыстоўваецца такі ж цеплаабменнік, які апісаны ў варыянце №2, толькі яго памеры варта падганяць пад памеры печы.

эканомны варыянт

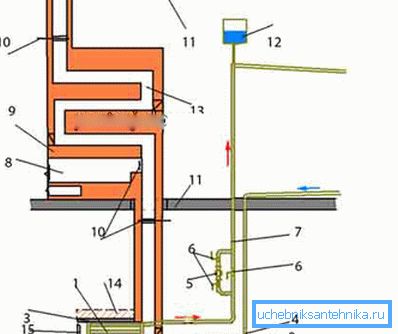

1) цеплаабменнік; 2) корпус; 3) пліта ці цагляны звод (магчымы варыянт); 4) вяртанне; 5) помпа цыркуляцыі; 6) запорные краны; 7) падача; 8) паліўная камера; 9) печ; 10) засаўкі; 11) перакрыцце; 12) пашыральны бачок; 13) дымавыя каналы; 14) цагляны звод; 15) дзверцы топкі; 16) паддувала

Такі варыянт мае на ўвазе, што кацёл ацяплення будзе размешчаны альбо ў склепе, альбо на цокальным паверсе - гэта дазваляе выканаць перапад паміж подом катла і верхнім зрэзам дымавой трубы, які павінен быць не менш за 7м!

Звярніце ўвагу на чарцёж - па коміну катла (вышэй) размяшчаецца альбо печ, альбо ацяпляльны шчыток, пры гэтым кацёл павінен апынуцца менавіта пад печчу або шчытком. Сутнасць заключаецца ў тым, што праз сістэму цягі печы праходзіць комін катла. На выхадзе з кацельнага топливника усталёўваецца засаўка, якую закрываюць пры выкарыстанні катла і адкрываюць пры працы печы.

заключэнне

Мы звярнулі ўвагу толькі на агульныя палажэнні, як зрабіць кацёл ацяплення сваімі рукамі, ды і тое, гэта толькі некалькі найбольш запатрабаваных варыянтаў. На самай справе розных схем і метадаў існуе вельмі шмат і кожная з іх вартая разгляду ў асобным артыкуле.
