Розныя газавыя катлы ацяплення: прынцыпы іх працы

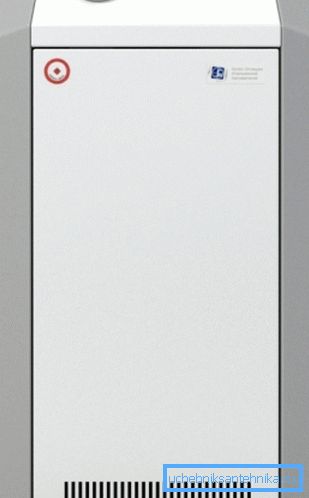

Калі ў загарадным доме ёсць магчымасць падключэння да газаправода, то вам будзе вельмі зручна абаграваць свой дом, усталёўваючы ў якасці ацяпляльнікаў газавыя катлы ацяплення Лемакс або якія-небудзь іншыя маркі. Самае важнае, каб вам атрымалася правільна разлічыць магутнасць абагравальніка ў адносінах да жылой плошчы памяшкання і колькасці цепланосбіта ў контуры радыятараў або цёплай падлогі.

І якую б марку вы не абралі - Висман, Мимакс, Беретта - важна, каб яны падыходзілі па тыпу нагрэву цеплаабменніка, пра што і пойдзе гаворка ніжэй, а акрамя таго, мы паглядзім відэа ролік пра катлах.

Прынцып працы

Заўвага. У залежнасці ад контуру ацяплення трэба выбіраць і ацяпляльны газавы кацёл, які можа быць альбо высокатэмпературным (канвекцыйным), альбо нізкатэмпературным (кандэнсацыйнай). Так, калі для радыятараў патрэбна тэмпература вадкасці парадку 60-80? C, то для цёплай падлогі досыць 30-50? C.

канвекцыйныя агрэгаты

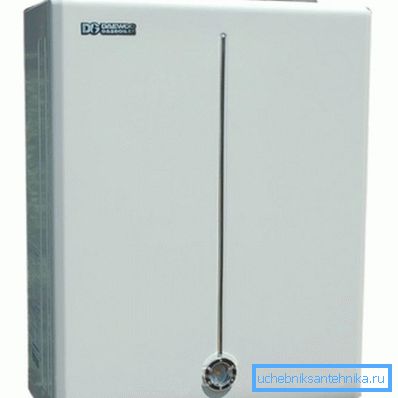

• Найбольш запатрабаваныя ў Расійскай Федэрацыі газавыя ацяпляльныя катлы канвекцыйнага тыпу, напрыклад, гэта можа быць насценны або падлогавы варыянт Daewoo DGB-100 MSC, які вы бачыце на верхняй фатаграфіі. Гэта залежыць ад таго, што ў большасці выпадкаў у нас аддаюць перавагу менавіта радыятары, а не сістэмы цёплай падлогі - адбіваецца шматгадовая звычка і боязь новага. Тым не менш, такія мадэлі прадстаўлены магутнымі варыянтамі і ў некаторых выпадках з іх нават камплектуюць невялікую цэнтральную кацельню для некалькіх шматпавярховых дамоў.

• Прынцып працы такіх агрэгатаў дзейнічае па адной і той жа схеме - па трубаправодзе паліва паступае на гарэлку, якая сваім полымем награвае цепланосбіт, пры гэтым сучасныя гарэлкі часцей за ўсё функцыянуюць, як на пропане, так і на прыродным газе. Асноўны недахоп традыцыйных катлоў перад кандэнсацыйных складаецца ў тым, што другаснае цяпло, якое ўтвараецца ў камеры згарання, не выкарыстоўваецца для павышэння ККД, а адводзіцца па коміну на вуліцу.
• Аптымальны дыяпазон рэгуляванага тэмпературнага рэжыму, няхай гэта будзе нямецкія Вольф, чэшскія PROTHERM або дызельнага-газавыя фінскія TERMAX, знаходзіцца ў межах 60-80? C, што абумоўлена імкненнем да найбольш працяглага эксплуатацыйнага рэсурсу цеплаабменніка. Сапраўдныя абмежаванні звязаны з тым, што пры тэмпературы 55-57? C (крытычная кропка) на цеплаабменніку асядае кіслотны кандэнсат, што разбурае яго сценкі. Кіслотныя выпарэння ўтвараюцца ў выніку тэрмічнага раскладання ці, папросту, згарання газу.

Заўвага. У выпадку аб'яднання дзвюх контураў - радыятараў і цёплай падлогі, інструкцыя рэкамендуе выкарыстоўваць менавіта традыцыйныя мадэлі, а паніжэнне тэмпературы цепланосбіта на цёплая падлога там ажыццяўляецца трёхходовым клапанам.

кандэнсацыйныя агрэгаты

• Вядома, у параўнанні з канвекцыйнымі, кандэнсацыйныя газавыя катлы для ацяплення не карыстаюцца ў Расіі такой папулярнасцю, тым больш што кошт такога прылады атрымліваецца значна вышэй, але гэта абумоўлена сістэмай фільтравання кіслотнага кандэнсату. Тыя карыстальнікі, якія ўсё-ткі вырашыліся на такое набыццё, наўрад ці шкадуюць пра гэта, бо эканомія тут відавочная - ККД такіх агрэгатаў у некаторых выпадках дасягае 111%!

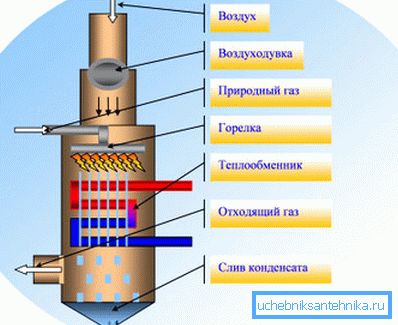

• Кандэнсацыйны газавы ацяпляльны кацёл функцыянуе па наступным прынцыпе - прыродны газ паступае на гарэлку, полымя якой абагравае цеплаабменнік, але пры гэтым другаснае цяпло не адводзіцца з паліўнай камеры на вуліцу, а выкарыстоўваецца для другаснага абагравання. Улічваючы тое, што такія мадэлі разлічаны на аптымальную тэмпературу 30-50? C, кіслотны кандэнсат там будзе ўтварацца заўсёды, але ён не прычыніць шкоды цеплаабменніку, так як ён выпадае ўніз. Пасля гэтага, па спецыяльным трубаправодзе з фільтрамі ён адводзіцца ў пэўную ёмістасць, практычна згубіўшы сваю ядавітасць.

цеплаабменнікі

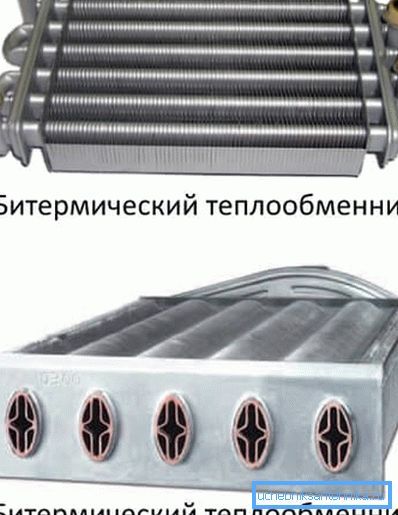

Любы ацяпляльны кацёл на газе мае ў сваёй камплектацыі цеплаабменнік, які можа быць альбо битермическим, як вы гэта бачыце на верхнім малюнку, альбо паасобным. Битермический варыянт складаецца з двух спалучаных полых профіляў, гэта значыць, гэта труба ў трубе з пласціністым пакрыццём для абароны карозіі. Вадкасць ва ўнутранай трубе падаецца на сістэму гарачага водазабеспячэння, а ў вонкавай - на контур ацяплення.

Наяўнасць такога вузла палягчае масу і габарыты катла, напрыклад, у марках сігнал або Ішманія (хоць там магчымы і паасобны варыянт). У такіх выпадках вузел толькі адзін і гэта. Натуральна памяншае яго вага і памеры, але, акрамя гэтага, для агрэгатаў з такім прыборам не патрэбны трёхходовой клапан, для ГВС, так як там тэмпература вады атрымліваецца ніжэй (30? C), чым у контуры ацяплення.

Нягледзячы на ​​ўсе перавагі, битермические цеплаабменнікі непрыдатныя для працы з жорсткай вадой - солі і дзындры, асядае на сценках труб, забіваюць праход, які пасля гэтага практычна немагчыма прачысціць. Справа ў тым, што пры чыстцы гэтыя рэчывы, отваливаясь ад металу, не раствараюцца да канца, а выглядаюць у выглядзе маленькіх кавалачкаў, якія збіваюцца ў заторы на паваротах і засмечваюць праход.

Калі ў вашай мясцовасці жорсткая вада, то лепш за ўсё выбіраць АОГВ з раздзельным цеплаабменнікам, які лёгка пачысціць, ды і засмечваецца ён не так хутка, напрыклад, КОНОРД, КЕБЕР або ТЕРМОНА. Гэта магчыма дзякуючы большаму ўнутраным дыяметры труб, і хоць такі варыянт абыйдзецца некалькі даражэй, затое вы будзеце эканоміць на больш працяглым тэрміне эксплуатацыі.

Агляд некаторых мадэляў

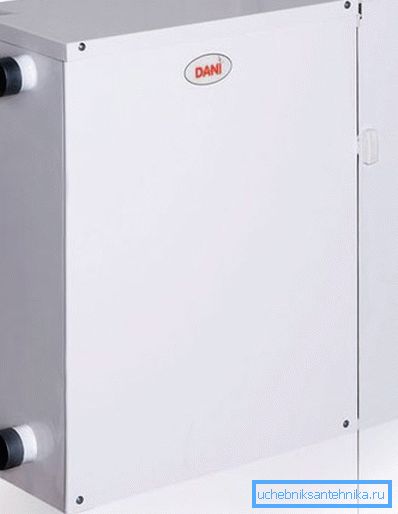

Двухконтурный газавы кацёл ацяплення Дані не будзе выкарыстоўваць паветра з таго памяшкання, дзе ён усталяваны - воздухозабора ідзе з вуліцы, а прадукты тэрмічнага распаду адводзяцца праз кааксіяльны комін. Намінальны ціск пры плоце газу 1274ПА, а працоўны ціск гарачай вады не больш 0,65кПа. Калі намінальны ціск энерганосьбіта не перавышае 1274 Па, то яго расход складае не больш чым 0,8м³/ Гадзіну.

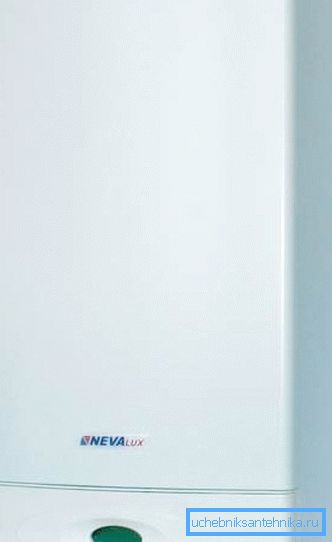

Двухконтурный битермический традыцыйны ацяпляльны агрэгат НЕВА ЛЮКС, які вы бачыце на верхняй фатаграфіі, вырабляецца ў Расіі, ГВС 14л / мін, разлічаны на максімальную плошчу 240м². Намінальная магутнасць такога апарата 18кВт, медны цеплаабменнік, ККД дасягае 90%, максімальная тэмпература прадуктаў тэрмічнага распаду 130? C, мінімальная - 100? C. Габарыты (вышыня / шырыня / глыбіня) 720x410x326 мм, маса 34,5кг, гарантыя 2 гады.

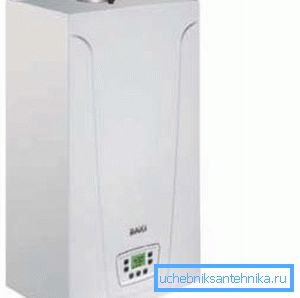

Газавы агрэгат вакс, які вы бачыце на гэтым фота, уяўляе сабой насценны двухконтурный агрэгат з максімальнай магутнасцю 14кВт (дастаткова для памяшкання 140м²) З максімальным расходам газу 1,63м³/ Гадзіну. Пры поўнай магутнасць ККД апарата складае 92,9%, а калі ён будзе працаваць у рэжыме 30% -ай магутнасці, то ККД складзе 90%, тэмпература ГВС 30-55? C. Габарыты (вышыня / шырыня / глыбіня) 700x400x280 мм, маса 29,0кг, гарантыя 2 гады.

Ацяпляльны кацёл Атон, гэта апарат кандэнсацыйнага тыпу, разлічаны на нізкатэмпературныя контуры з максімальнай магутнасцю пры ўмове выканання рэжыму кандэнсацыі 24,6кВт, а ў звычайным - 22,1кВт. Для ацяплення ў рэжыме 60-80? C 6,3-21,4кВт, а для 30-50? C - 6,9-21,7кВт, прадукцыйнасць ГВС? T 30? C - 10л / мін.

Мадэль Beretta Exclusive Green 30 CSI кандэнсацыйнага тыпу, разлічана на нізкатэмпературныя контуры, з максімальнай магутнасцю пры ўмове выканання рэжыму кандэнсацыі 30КВт. Пры гэтым, у рэжыме 60-80? C 99,1кВт, а для 30-50? C - 31,41кВт, прадукцыйнасць ГВС? T 30? C - 10л / мін. Пры дыяпазоне 60-80? C ККД складае 95,5%, а ў дыяпазоне 30-50? C - 105,2%. Beretta працуе, як на прыродным, так і на звадкаваным газе.

заключэнне

У заключэнне можна сказаць, што існуюць таксама і газавыя чыгунныя катлы ацяплення, якія можна сваімі рукамі ўсталяваць на падлогу і ў большасці выпадкаў, гэта двухконтурные мадэлі канвекцыйнага тыпу. Пры мантажы для агляду варта выклікаць прадстаўніка якой-небудзь газавай кампаніі з ліцэнзіяй - так гарантыйны тэрмін будзе вылічвацца не з дня пакупкі, а з дня мантажу (см.также артыкул Газавыя катлы ацяплення Ферроли і іх асаблівасці).
