Самаробны радыятар: актуальныя метады вырабу і спосабы іх

Нягледзячы на ​​тое, што цана сучаснай ацяпляльнай батарэі не так ужо і вялікая, можна абыйсціся без куплі такіх прыбораў, бо з іх зборкай можна справіцца самастойна.

У гэтым артыкуле мы распавядзем пра тое, як і з ужываннем якіх матэрыялаў могуць быць выраблены самаробныя батарэі, якія па ступені энергаэфектыўнасці практычна не будуць саступаць заводскіх аналагам.

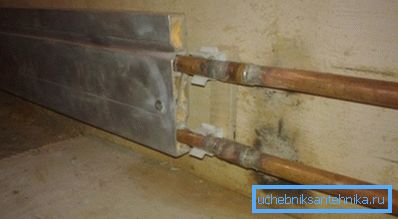

«Цёплы плінтус» з медных труб

Ацэнка сваіх магчымасцяў

Зразумела, што самаробны алейны радыятар сабраць зможа далёка не кожны чалавек, так падобная канструкцыя складаная, але вось вырабіць прылада, па якім, у якасці цепланосбіта, будзе цыркуляваць вада не так ужо і складана.

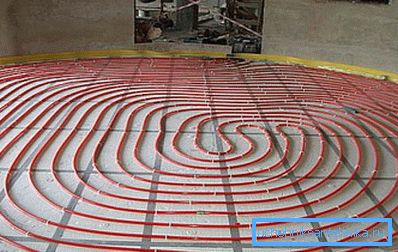

«Цёплая падлога» - разнавіднасць радыятараў

Па прынцыпе дзеяння самаробнае ацяпляльныя прыборы таксама не адрозніваюцца ад завадскіх аналагаў, тым не менш ўсталёўваць гэтыя вырабы ў цэнтралізаваных сістэмах з высокім ціскам не рэкамендуецца.

Рэгістр ацяплення - аснова самаробных канструкцый

Самаробныя радыятары ацяплення з труб - гэта найбольш распаўсюджаная разнавіднасць ацяпляльных прыбораў, вырабленых сваімі рукамі. І гэта нядзіўна, бо злітаваць герметычную сістэму з трубы на парадак прасцей, чым вырабіць ацяпляльны прыбор па завадскіх тэхналогіях.

Вырабы, сабраныя на аснове адзінкавай трубы або камбінацыі труб, называюцца рэгістрам. Рэгістр уяўляе сабой герметычную сістэму, па якой цыркулюе той ці іншы цепланосбіт. Энергаэфектыўнасць рэгістра вызначаецца дыяметрам і канфігурацыяй труб, а таксама матэрыялам, з якога яны выраблены.

Практыка зборкі радыятараў сваімі рукамі паказвае, што найбольш мэтазгодным рашэннем з'яўляецца прымяненне гладкостенных сталёвых труб з унутраным дыяметрам папярочнага перасеку 32 - 200 мм. Для таго каб дамагчыся максімальнай плошчы цеплаабменных паверхні пры захаванні кампактных тыпаразмераў, прыладзе надаецца форма змеявіка ці ж рэгістр вырабляецца секцыйным.

Выбар сталёвых труб для правядзення мантажных работ невыпадковы, бо іх проста варыць бытавымі зварачнымі апаратамі.

Савет: Для таго каб вырабіць рэгістр зусім неабавязкова адпраўляцца на металабаз для набыцця новых труб. Бо для выканання запланаваных работ можна выкарыстоўваць старыя трубы, якія не маюць бачных дэфектаў, выкліканых механічнымі дэфармацыямі або карозіяй.

Канфігурацыя самаробных прылад

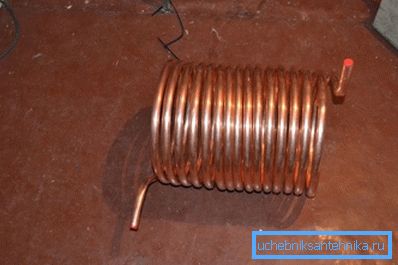

Змеявік з меднай трубкі

Самаробныя радыятары ацяплення з медзі або сталі могуць быць выкананы ў двух канструктыўных варыянтах:

  • Секцыйныя рэгістры, якія складаюцца з прамых труб вялікага дыяметра з герметычнымі заглушкамі на тарцах, злучаных трубкамі з меншым дыяметрам папярочнага перасеку.
  • Змеевиковые рэгістры з S-вобразнай формай ці больш складанай канфігурацыяй.

Важна: Для аптымальнай цеплааддачы, канфігурацыя змеевикового рэгістра павінна мець адлегласць паміж суседнімі трубамі на 5 см большае, чым іх дыяметр.

Разгледзім падрабязней канструкцыйныя асаблівасці пералічаных канфігурацый:

  • Секцыйны рэгістр уяўляе сабой некалькі труб, размешчаных гарызантальна.

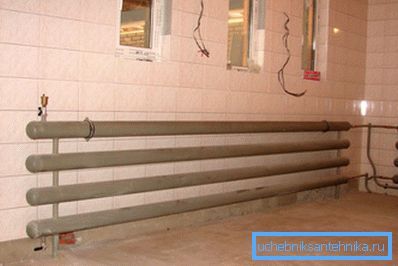

На фота секцыйны рэгістр

Для цыркуляцыі цепланосбіта гарызантальныя элементы рэгістра злучаны паміж сабой у трубы меншага дыяметра. У выніку, цепланосбіт пачынае рух па верхняй трубе, даходзячы да злучальнага патрубка, па якім перацякае ў нижерасположенную секцыю і гэтак далей.

У завадскім выкананні такія канструкцыі вырабляюцца для ацяплення пад'ездаў і іншых дапаможных памяшканняў, дзе эстэтыка вонкавага выгляду прыбора не так ужо і важная.

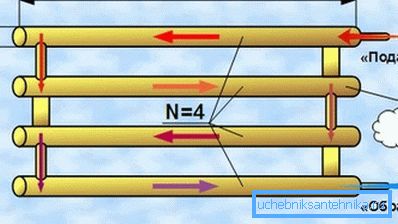

Прынцып дзеяння секцыйнага рэгістра

Ўваходныя і выходныя патрубкі робяцца рэзьбавыя. У некаторых выпадках, для паскарэння мантажных работ, патрубкі проста прыварваюцца наглуха.

Размяшчэнне пераходных патрубков выбіраецца як мага бліжэй да тарца секцыі. Гэта робіцца для лепшай цыркуляцыі цепланосбіта і для забеспячэння большай трываласці зборнай канструкцыі.

Аптымальнымі матэрыяламі для самастойнай зборкі секцыйных рэгістраў з'яўляюцца трубы з ацынкаванай сталі з унутраным дыяметрам 76-160 мм. Варыць канструкцыю варта з тым разлікам каб герметычнасць швоў захоўвалася пры працоўным ціску да 13 атм.

Важна: Аптымальнай канфігурацыяй рэгістра з'яўляецца тая канструкцыя, у якой налічваецца не больш за 3 гарызантальных секцый. Залішняе нагрувашчванне секцый прывядзе да зніжэння эфектыўнасці цыркуляцыі нагрэтага паветра ўнутры памяшкання.

  • Змеевиковые рэгістры канструкцыйна падобныя з селекцыйным аналагам. Асноўнае адрозненне заключаецца ў тым, што функцыю перамычкі тут выконвае выгіб асноўнай трубы.

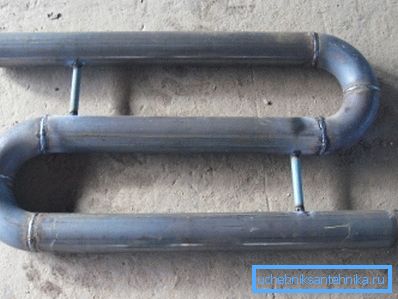

Змеявік, звараны з сталёвай трубы і фасонных вырабаў

Істотным недахопам змеевиковых канструкцый з'яўляецца складанасць самастойнай зборкі, так як гнуць трубы вялікага дыяметра складана і таму даводзіцца варыць па два плямёны на кожным выгіне.

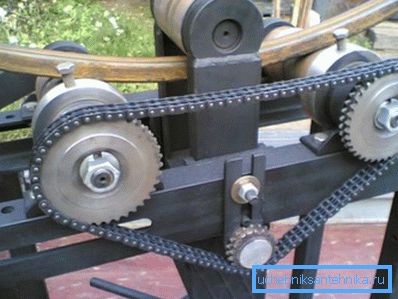

Каб вырабіць самаробныя радыятары ацяплення з профільнай трубы спатрэбіцца гнуткавых станок

У выніку, зварная канструкцыя ўскладняецца за кошт вялікай колькасці швоў што можа негатыўна адбіцца на даўгавечнасці і герметычнасці рэгістра.

Тым не менш S-вобразная канфігурацыя рэгістраў на парадак больш эфектыўна гарызантальных секцый, так як у нагрэве паветра ў памяшканні ўдзельнічае як гарызантальная, так і вертыкальная частка радыятара. Больш за тое, за кошт нязменнага дыяметра ў змеевиковых радыятарах гідраўлічны супраціў значна ніжэй, чым у секцыйных аналогах.

выбар матэрыялаў

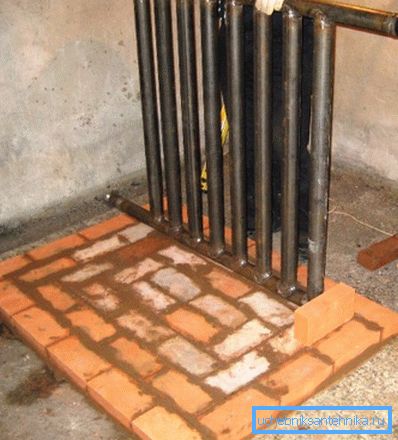

Самаробны асобнік з вертыкальнымі секцыямі

Працягласць эксплуатацыйнага рэсурсу, цеплааддача і нарэшце, цана самаробнага радыятара шмат у чым залежыць ад правільнасці падбору вытворчых матэрыялаў.

Выбар вытворчых матэрыялаў ажыццяўляецца ў адпаведнасці з такімі крытэрамі як прастата механічнай апрацоўкі, прастата і якасці зварвання, ўстойлівасць да каразійнай працэсарам і кошт. Акрамя таго, калі радыятар збіраецца для наступнай эксплуатацыі ў ваннай пакоі, у якасці полотенцесушителя, труба павінна нядрэнна выглядаць.

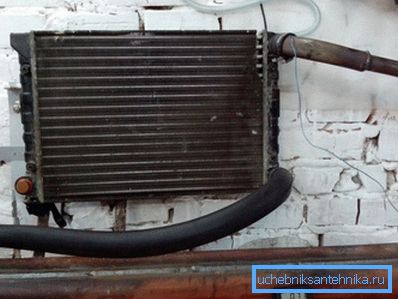

Самаробны абагравальнік для гаража з радыятара аўтамабіля

Выснову можна зрабіць наступны:

  • Пры зборцы ацяпляльных прыбораў для эксплуатацыі і ў пад'ездах, гаражах і іншых дапаможных памяшканнях, мэтазгодна выкарыстоўваць гладкостенные трубы з звычайнай канструкцыйнай сталі маркі Ст-3. Таўшчыня сценкі павінна складаць 2 мм, як для трываласці ўсёй канструкцыі, так і для лепшага якасці зварнога шва.
  • Для зборкі полотенцесушителя мэтазгодна набываць больш дарагія трубы з нержавеючай сталі AISI 304 (пашпартнае абазначэнне 08Х17М10). У выніку, гатовы змеявік, пры ўмове якаснай зборкі, будзе выдатна выглядаць за кошт бліскучай паверхні і пры гэтым праслужыць на парадак даўжэй, чым аналаг, сабраны з чермета за кошт большай корозиестойкости.

Інструкцыя зборкі радыятара таксама залежыць ад тыпу выкарыстоўваюцца матэрыялаў. Напрыклад, трубы з звычайнай канструкцыйнай сталі варацца звычайнымі электродамі. Для зборкі канструкцый з нержавейкі лепш выкарыстоўваць зварку аргонам, бо ўжыванне звычайных электродаў не дазволіць атрымаць акуратны і знешне прывабны шво.

выснову

Такім чынам, мы высветлілі, якія разнавіднасці самаробных радыятараў можна сабраць сваімі рукамі. Акрамя таго, мы даведаліся з выкарыстаннем якіх матэрыялаў павінна выконвацца зборка. Справа за малым, засталося набыць неабходныя матэрыялы і сабраць ацяпляльны прыбор сваімі рукамі.

Засталіся пытанні, якія патрабуюць дадатковых тлумачэнняў? У такім выпадку рэкамендуем паглядзець відэа ў гэтым артыкуле.
