Самаробныя катлы ацяплення: як абраць канструкцыю агрэгата і

У загараднай хаце нярэдка з'яўляецца актуальнай праблема яго ацяплення ў халодны перыяд года. Звычайныя печы на ​​вугле або дровах не вельмі эфектыўныя: у іх нерацыянальнае выдаткі паліва, шмат часу сыходзіць на выдаленне сажы і попелу, у памяшканнях ўзнікаюць перапад тэмпературы. Выдатным рашэннем агучанай праблемы стане ацяпляльны кацёл.

Такія агрэгаты больш сучасныя і эфектыўныя, чым печы. Пры дастатковай магутнасці прылада зможа абагрэць не толькі жылы дом, але і вытворчае, камерцыйнае будынак. Пры жаданні, падобны агрэгат можна зрабіць сваімі рукамі.

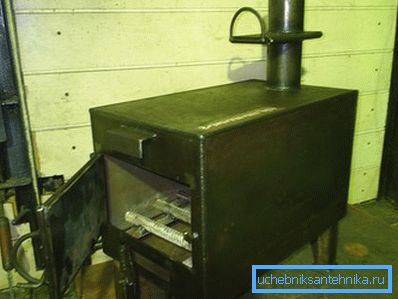

Кацёл для ацяплення можна зрабіць сваімі сіламі.

Як працуе кацёл для ацяплення

Усе катлы ацяплення ўладкованыя па адным прынцыпе - прагараць паліва аддае цеплавую энергію цеплаабменніку. Той сагравае носьбіт цяпла - ваду, алей, антыфрыз (чытайце таксама артыкул Разлік радыятараў ацяплення: патрэба ў цеплавой энергіі і колькасць секцый).

Для эфектыўнасці агрэгата важныя два паказчыкі.

  1. Узровень прагаранне паліва. Калі пры недастатковай падачы кіслароду з адходамі гарэння выдаляюцца пары вадкага паліва альбо пиролизный газ, а яны могуць аддаць яшчэ шмат энергіі пры згаранні, значыць, самаробны ацяпляльны кацёл трэба дапрацаваць.
  2. прылада цеплаабменніка. Чым больш пляц кантакту топачных камеры і вадзянога бака, тым больш цеплавой энергіі за пэўны час перадаецца ад гаручага цепланосбіта.

Звярніце ўвагу! Зыходзячы з гэтага, тэмпература адходаў гарэння павінна быць як мага ніжэй. З падзеннем гэтага паказчыка ў катла ўзрастае ККД. Акрамя гэтага, чым менш тэмпература ў коміне, тым ён будзе даўгавечней, а эксплуатацыя агрэгата бяспечней.

Выбар канструкцыі прылады

Прыклад чарцяжа прылады.

Калі складаюцца чарцяжы самаробных катлоў ацяплення, на іх знешнасць і схему працы ўплываюць даступнасць матэрыялаў і таго ці іншага тыпу паліва ў вашым рэгіёне.

  1. даступнасць матэрыялаў. Цеплатрывалую сталь больш падыходзіць для ацяпляльных агрэгатаў, чым звычайная нержавейка. Але выкарыстоўваецца часцей апошняя. Справа ў лёгкадаступнасць матэрыялу, ды і кошт у яго менш.
  2. магчымасць апрацоўкі. Літой чыгунны кацёл не зробіш ў хатніх умовах.

Таму, калі робяцца самаробныя цвёрдапаліўныя катлы, то найбольш распаўсюджаным матэрыялам для іх з'яўляецца ліставай метал.

  1. Таўшчыня сталі павінна быць 4/5 мм. Апрацоўваць яе можна балгаркай, газа- альбо электразваркай.
  2. Прылада агрэгата ў залежнасці ад выгляду абранага паліва.
  3. На канструкцыю ўплывае і метад цыркуляцыі вады ў контуры.
  4. Інструкцыя заўважае, з тым, каб награванне вады забяспечыла цыркуляцыю пры дапамозе натуральнай канвекцыі, неабходная значная вышыня бака і вялікі перасек патрубков, а таксама ацяпляльных контураў. Чым менш іх дыяметр, тым больш гідраўлічны супраціў і ніжэй хуткасць цыркуляцыі.
  5. Калі паставіць помпа, ён павялічыць хуткасць плыні вады, тым самым дазволіць зрабіць перасек труб і вышыню бака менш.

Калі мантуюцца самаробныя ацяпляльныя катлы для дома, варта запомніць некалькі рэкамендацый.

Памеры катла на дровах.
  1. Контуры ацяплення і патрубкі агрэгата лепш зрабіць з труб перасекам не менш за 32 мм.
  2. Так як пры адключэнні помпы хуткасць патоку цепланосбіта памяншаецца, тэмпература яго ўзрастае. Таму ацяпляльны контур варта зрабіць з ацынкаваных труб. Аналагі з пластыка (ён мае нізкую ўстойлівасць да высокіх тэмператур), нават армаванага, лепш не ўжываць.

тыпы агрэгатаў

Найбольш распаўсюджаныя дроўныя катлы.

дроўныя агрэгаты

Канструкцыя дроўнага катла.
  1. Самы просты самаробны дроўнай кацёл ацяплення мае выгляд двух цыліндраў, меншы з якіх размешчаны ўнутры большага.
  2. Унутраная канструкцыя з'яўляецца топкай, а вонкавая вадзяным бакам.
  3. Каб мінімізаваць зварачныя працы, можна ў якасці корпуса агрэгата выкарыстоўваць таўстасценную трубу вялікага перасеку.
  4. Самаробны кацёл ацяплення на дровах можа мець розныя памеры і формы, зыходзячы з наяўнасці ў вас тых ці іншых матэрыялаў. Так, можна зварную прастакутную топку змантаваць ўнутры цыліндрычнага бака для вады. Як варыянт - размясціць у топцы змеявік альбо цеплаабменнік з шэрагу размешчаных падоўжна альбо папярочна труб.
  5. Дроўныя катлы можна тапіць на цвёрдым паліве любога тыпу. Для іх падыдуць вугаль, пялеты, звычайныя дровы, брыкеты з сухога торфу і пр.

Асноўным недахопам такіх прыладаў з'яўляецца іх нізкі ККД.

Пиролизные аналагі

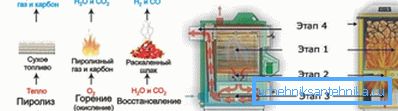

Праца пиролизного агрэгата.
  1. У такіх катлах, пры тэмпературах у 200/800 ° і абмежаванай падачы кіслароду, драўніна пры гарэнні вылучае цяпло і пераўтворыцца ў пиролизный газ і драўняны кокс. Далей да разагрэтай газе падмешваецца паветра, што выклікае ўзгаранне рэчывы з вылучэннем вялікага аб'ёму цеплавой энергіі.
  2. Вынікам гэтага служыць высокі ККД прылад, які дасягае 92%. На адной порцыі паліва агрэгат можа працаваць 10/12 гадзін. Звычайны самаробны цвёрдапаліўны кацёл мае паказчык у 4 гадзіны.
  3. Паліва ў агрэгаце прагарае з мінімальным аб'ёмам адходаў. Гарэнне ж газу можна рэгуляваць пры дапамозе аўтаматыкі.

Звярніце ўвагу! Пры асобным прагаранне газападобнай і цвёрдай фракцыі паліва павялічваюцца патрабаванні да вільготнасці дроў. Пры велічыні больш за 30% газ з вялікім аб'ёмам пароў вады гарыць ўсё роўна.

Агрэгаты на адпрацаваным алеі

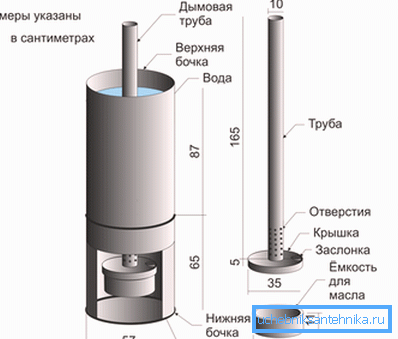

На фота - схема катла на адпрацаваным алеі.

Цікавыя катлы на адпрацоўцы. Яны выпарае алей перад тым, як яно згарыць. Калі агрэгат дасягае рабочых тэмператур, што капае ў разагрэты паддон адпрацоўка маментальна пераўтворыцца ў газ, які пры прагаранне награвае цеплаабменнік.

Як паліва ў такіх агрэгатах можна выкарыстоўваць і салярку.

Электрычнае абсталяванне

Самаробны электрокотел для ацяплення вельмі просты па канструкцыі. Ўнутры трубы вялікага перасеку размяшчаюць ТЭН. Знізу да корпуса прыварваюць патрубок обратку, зверху мантуецца падача.

Варта ўлічыць, што электрокотлы, якія маюць магутнасць больш за 7 кВт, забаронена падключаць да сеткі на да 220 вольт.

Напружанне ж на 380 ёсць не ўсюды.

  1. Больш складзены самаробны індукцыйны кацёл ацяплення.

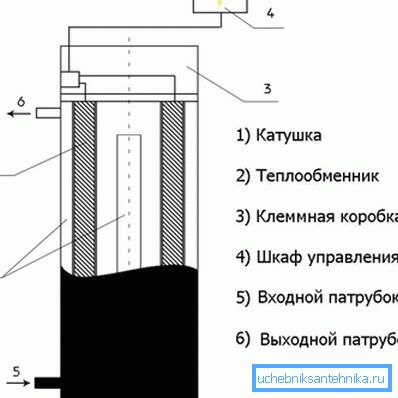

Прылада індукцыйнага прыбора.
  1. Найбольш простая яго канструкцыя складаецца з таўстасценнай трубы з пластыка. Вакол яе ў 100 віткоў абматаны эмаляваны провад.
  2. Ён падлучаны да зварачнага інвертар, які мае сілу току (на выхадзе) 15 А.
  3. Ўнутр корпуса змешчаныя нагреваемая віхравым токам элементы - абрэзкі сталёвага дубца небудзь тоўстай дроту.
  4. Знізу да корпуса падлучаная обратку, зверху - падача.
  5. Контур напаўняецца цепланосбітам, і агрэгат падключаецца да сілкавання.
  6. Помпа такому прыстасаванню не патрабуецца. Цыркуляцыю забяспечвае канвекцыя разагрэтай вады.

выснову

Ацяпляльныя катлы можна рабіць самастойна. Такія прылады значна больш эфектыўна печаў і дазваляюць павялічваць прадукцыйнасць ацяпляльнай сістэмы (см.также артыкул самацёчнага сістэма ацяплення: асаблівасці прылады).

Відэа ў артыкуле змяшчае яшчэ нямала цікавага.
