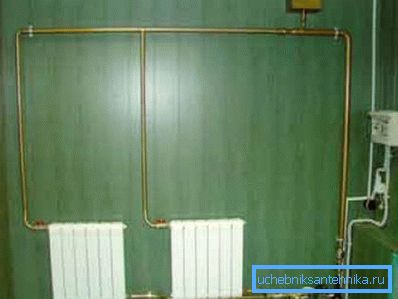

Самацёчная сістэма ацяплення: асаблівасці прылады

Самацёчная сістэма ацяплення выдатна падыходзіць для рэалізацыі ў невялікіх прыватных дамах. Яе праца заснаваная на цыркуляцыі гарачай і халоднай вады ў трубах за кошт рознасці тэмператур і не патрабуе ўсталёўкі дадатковага помпавага абсталявання.

Каб увесь працэс адбываўся сапраўды і без збояў, павінны выконвацца некаторыя ўмовы, якія мы і разгледзім у дадзеным артыкуле.

прынцыпы працы

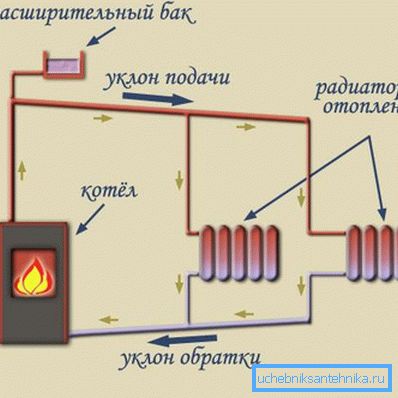

Можна вылучыць некалькі этапаў, якія выконвае вада функцыянуе ацяплення:

• Награваецца ў катле і пачынае ўзыходзіць ў найвышэйшую адзнаку сістэмы. Гэта абумоўлена элементарнымі законамі фізікі, у якіх апісваецца, што нагрэтае рэчыва лягчэй халоднага.
• Затым, пачынаючы астуджацца, апускаецца ў радыятары, размяркоўваючы цяпло па ўсім памяшканні.
• Цалкам астываючы, вадкасць зліваецца па нахільных трубах у прытокавая адтуліну катла, пасля чаго цыкл паўтараецца.

мантаж

Нягледзячы на ​​ўяўную прастату свайго функцыянавання, самацёчнага ацяпленне патрабуе выканання пэўных умоваў для сваёй паўнавартаснай працы:

патрабаванні

1. Для таго каб хуткасць руху цепланосбіта па трубах адпавядала неабходным нормам павінна выконвацца рознасць тэмператур на выхадзе і ўваходзе катла не менш за 25 градусаў Цэльсія. Гэта значыць, чым больш радыятары ў пакоях аддаюць цяпла, тым хутчэй рухаецца вада ў сістэме.
2. Узровень грэе часткі награвальнага прыбора павінен знаходзіцца ніжэй за ўзровень цэнтральнай восі размешчаных у доме радыятараў, каб астывала вадкасць магла бесперашкодна сцякаць да прытокава адтуліны катла.

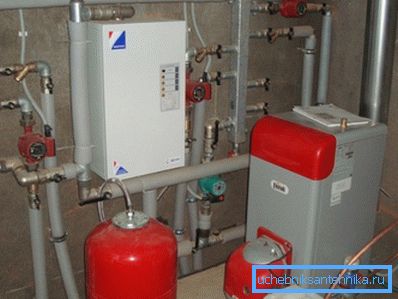

Рада: кацёл рэкамендуецца ўсталёўваць у приямке або ў склепе. Гэта дазволіць забяспечыць прытоку астылай вадкасці дастатковую інтэнсіўнасць.

1. Сярэдні ўхіл руху цепланосбіта павінен выконвацца 1: 100.

1. Адлегласць ад награвальнага прыбора да бліжэйшага радыятара не павінна перавышаць трыццаці метраў, што абумоўлена наяўнасцю супраціву руху вадкасці.

Савет: для ўпэўненай працы сістэмы ацяплення рэкамендуецца выконваць адлегласць да размяшчэння радыятараў у пятнаццаць метраў. Гэта гарантуе паспяховае пераадоленне гідраўлічнага супраціву труб з любога матэрыялу.

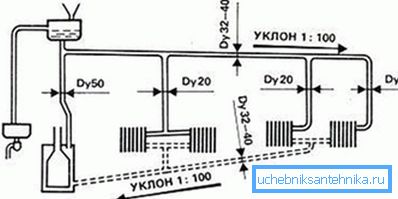

1. Дадатковым умовай для кампенсацыі гідраўлічнага супраціву з'яўляецца захаванне мінімальных нормаў дыяметраў выкарыстоўваюцца труб. Інструкцыя аптымальных памераў для розных участкаў выглядае так:

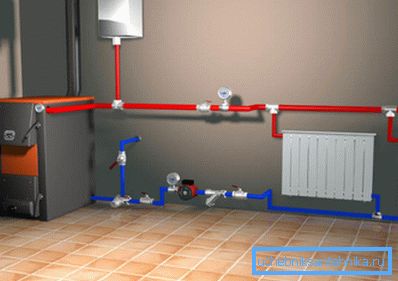

1. Уся канструкцыя павінна абавязкова быць запоўненая вадкасцю. Для кантролю яе ўзроўню ў самай верхняй кропцы сістэмы устанаўліваецца спецыяльны бак, які змяшчае неабходны рэзерв вады. Таксама да яго верхняй часткі падключаецца сцёкавая труба, якая дазваляе скідаць лішак цепланосбіта ў выпадку яго перагрэву і празмернага пашырэння ў каналізацыю.

папулярныя схемы

Сваімі рукамі абсталяваць сістэму ацяплення з самацёчным рухам цепланосбіта няпроста. Для гэтага неабходна ўлічваць мноства канструкцыйных асаблівасцяў вашага дома і іншых немалаважных фактараў (чытайце таксама артыкул Газавае ацяпленне ў кватэры: як стаць незалежным ад камунальных службаў).

Савет: калі ў вас ёсць найменшыя сумневы ва ўласных сілах, то лепш звярніцеся да прафесіяналаў, так як кошт дапушчанай пры мантажы канструкцыі памылкі апынецца значна больш высокай, чым кошт іх працы.

Самацёчнага сістэмы ацяплення могуць мець наступныя схемы рэалізацыі:

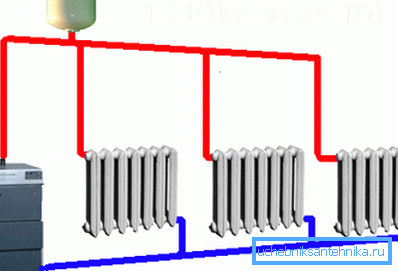

1. Найбольш распаўсюджанай і просты ў сваім выкананні з'яўляецца канструкцыя, якая прадугледжвае размяшчэнне канала падачы уверсе памяшкання, а обратку - унізе.

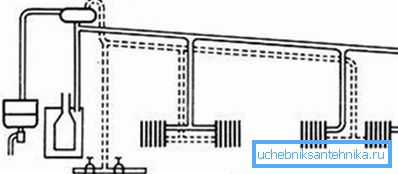

1. Калі ж на ўзроўні падлогі маецца вялікая колькасць перашкод, то трубы, якія вяртаюць астылую вадкасць, размяшчаюцца недалёка ад які падае трубаправода.

1. Для мясцовасці, не схільнай моцным маразам, можа падысці наступнае размяшчэнне элементаў сістэмы абагравання:

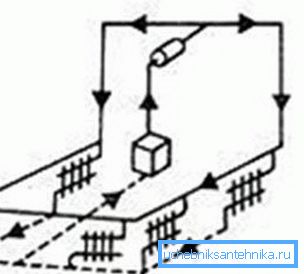

1. Для невялікіх дамоў, якія знаходзяцца ў рэгіёнах з суровымі зімамі, лепш падыдзе планіроўка, якая ўлічвае размяшчэнне радыятараў пад вокнамі вонкавых сцен.

заключэнне

Сістэма ацяплення, якая прадугледжвае натуральную цыркуляцыю цепланосбіта, абыходзіцца без устаноўкі дадатковага абсталявання, што адбіваецца на зніжэнні яе сабекошту. Але таксама неабходна памятаць пра цяжкасці яе праектавання, якое павінна ўлічваць усе інжынерныя асаблівасці будынка. Толькі так вы зможаце забяспечыць эфектыўную працу ўсёй канструкцыі (см.также артыкул Альтэрнатыўныя прылады абагрэву - газавыя Ацяпляльнікі для дачы).

На відэа прадастаўлены дадатковыя матэрыялы па тэме. Ўдалага вам праектавання і наступнага мантажу!
